造纸厂湿锅磨轮碾式研磨设备结构

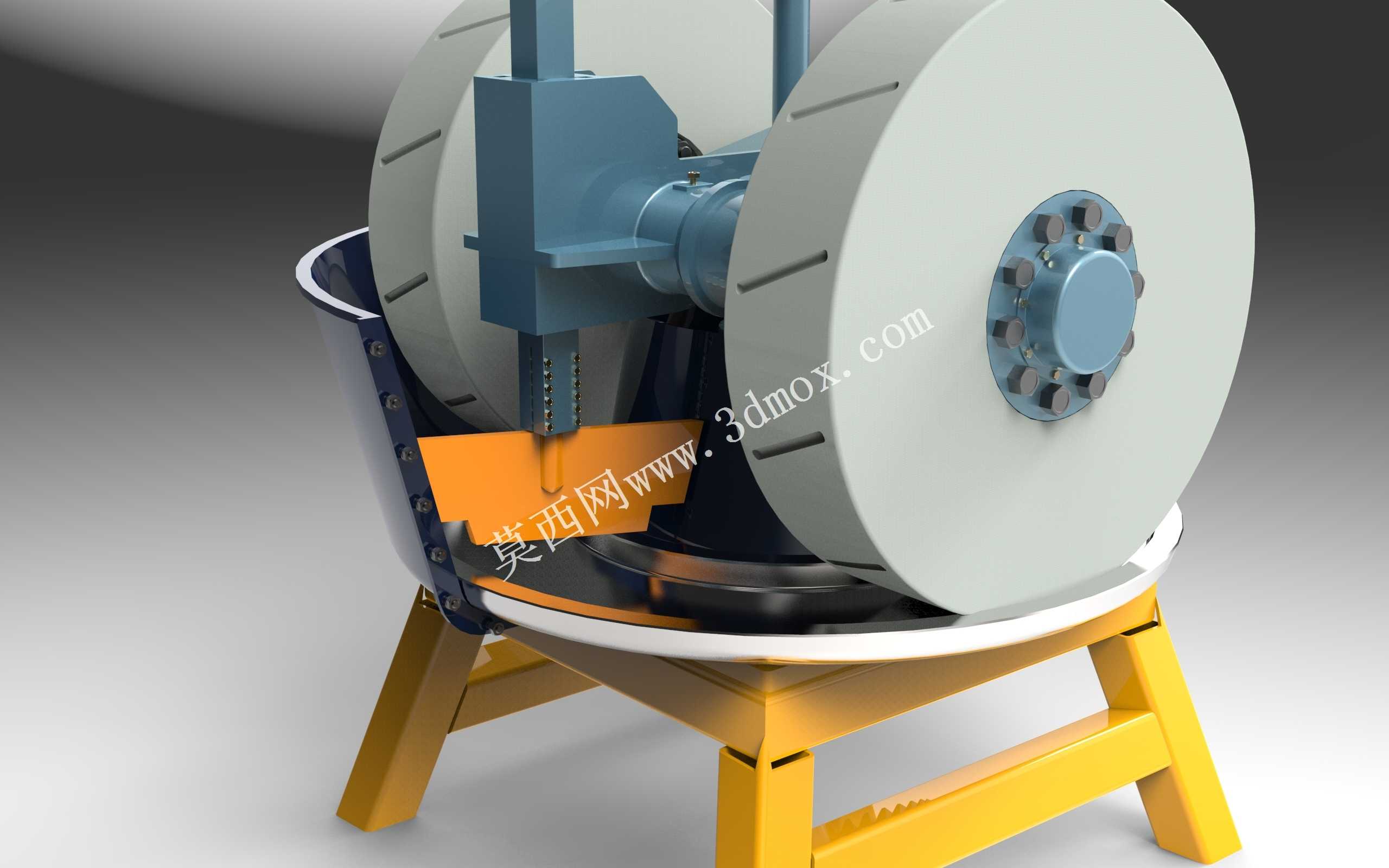

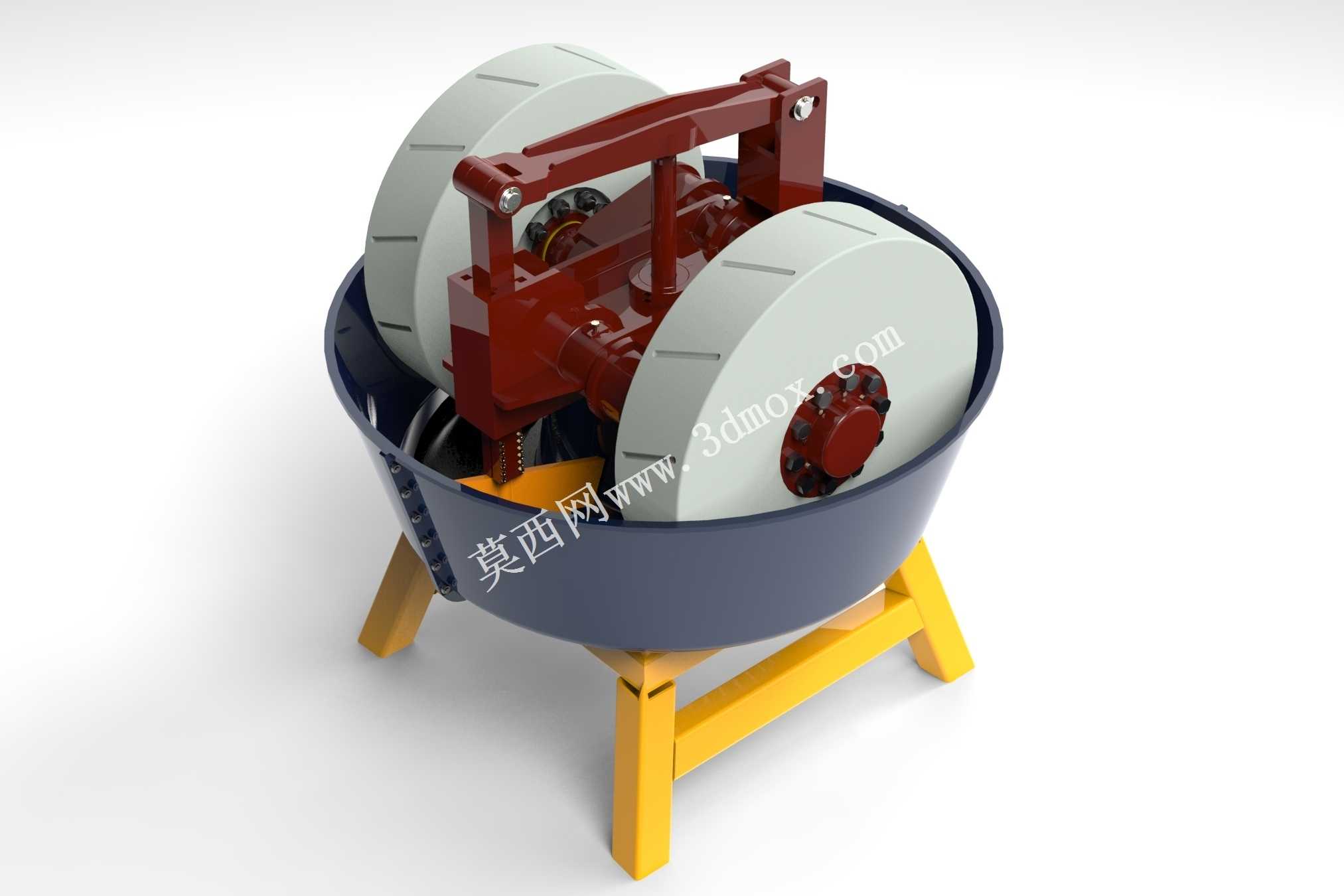

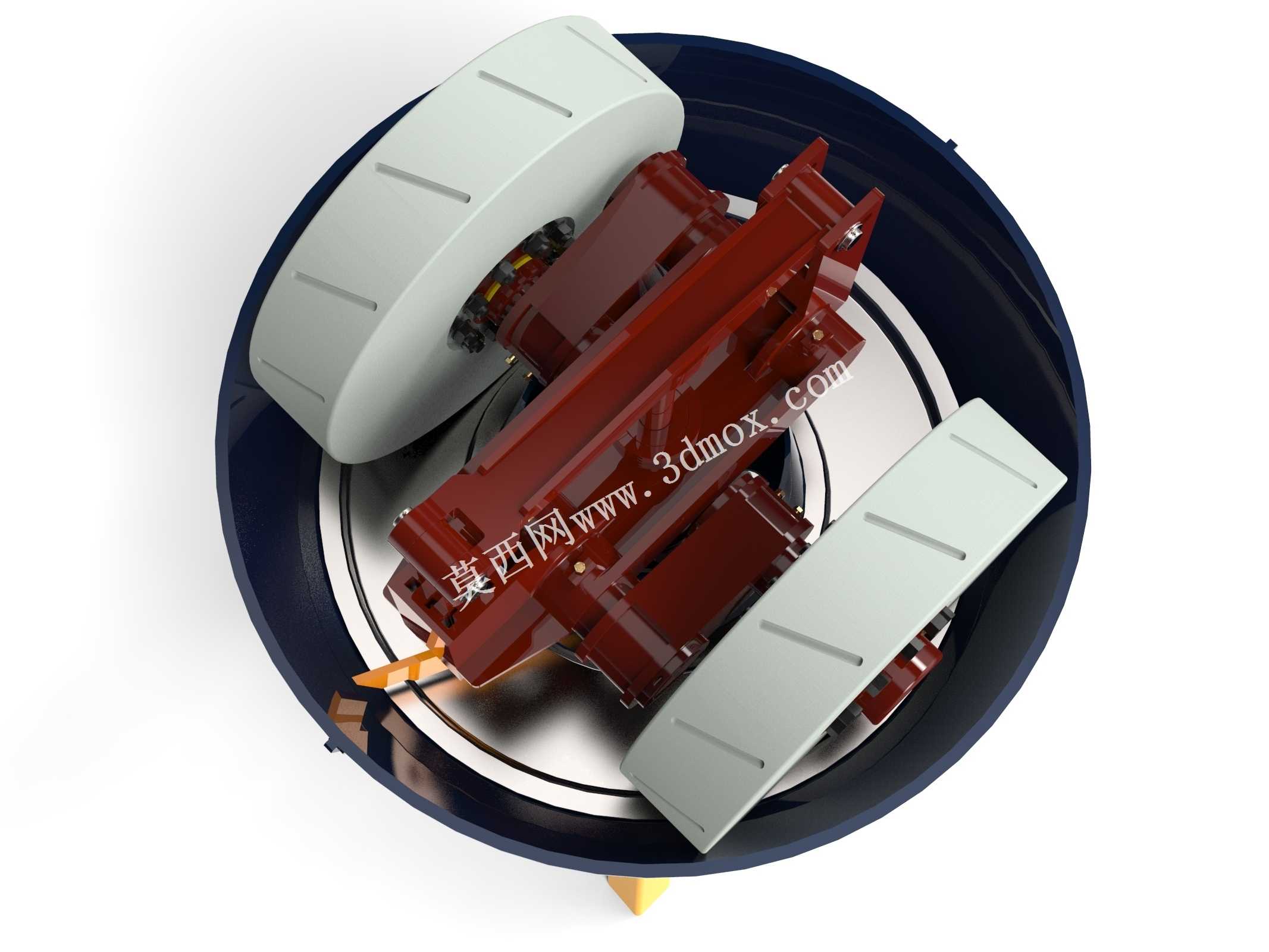

该设备为造纸制浆生产环节配套的轮碾式湿磨设备，主要应用于中小型造纸生产线的原料预处理工段，针对浸泡后的植物纤维原料、废纸浆团块进行碾磨揉碎作业，通过重辊碾压与盆体相对转动的复合作用力，将原料打散、磨细，使纤维充分分丝帚化，为后续的打浆、抄造工序提供符合细度要求的浆料，同时也可适配小型选矿、建材加工场景中对湿性颗粒物料的混碾、揉合作业，相比普通刀片式粉碎机，轮碾结构对湿性纤维类物料的处理更温和，能有效保留纤维长度，提升成纸的抗张强度与韧性。设备整体采用立式盆式承载结构，下部为敞口式圆弧形盛料盆，盆体底部预留排料接口，可根据生产需求配置间歇式出料或连续溢流出料结构，盛料盆通过三脚式支架支撑落地，支架采用等边角钢焊接成型，支脚底部预留安装孔位，可直接通过膨胀螺栓固定于混凝土生产平台，安装时需保证盆体上口水平度偏差不超过千分之二，避免碾辊运行时出现偏载磨损。上部核心碾磨机构采用对称双碾辊布局，两个重型碾辊通过独立摆臂铰接于中心主轴架上，摆臂设置有限位抬升结构，当物料中混入硬质异物时，碾辊可自动抬升避让，避免辊面与盆体发生刚性碰撞损坏，碾辊采用外衬耐磨铸铁的结构设计，辊面加工有细密的防滑棱条，增大与物料的接触摩擦力，提升碾磨效率，中心主轴通过上部的传动架连接驱动单元，运行时带动两个碾辊沿盆体内壁做公转+自转的复合运动，依靠碾辊自身重力与摆臂的下压力对盆内物料进行反复碾压、揉搓。设计过程中重点优化了碾辊与盆壁的间隙参数，间隙控制在3-5mm区间，既保证物料能够顺利进入碾辊下方受压，又避免间隙过小导致的过度研磨增加动力损耗，同时摆臂铰接处采用自润滑轴承结构，适配湿法作业的高湿、多纤维碎屑环境，减少日常维护频次，设备整体外接尺寸适配常规中小型造纸车间的设备排布，盛料盆直径控制在1.8米左右，整体高度不超过2.2米，无需额外加高厂房即可完成安装布置，进料口设置于盆体上部敞口区域，可配套人工投料或皮带输送机自动进料，适配不同产能规模的生产线配置需求。
