SHF10法兰式菱形轴支撑固定座

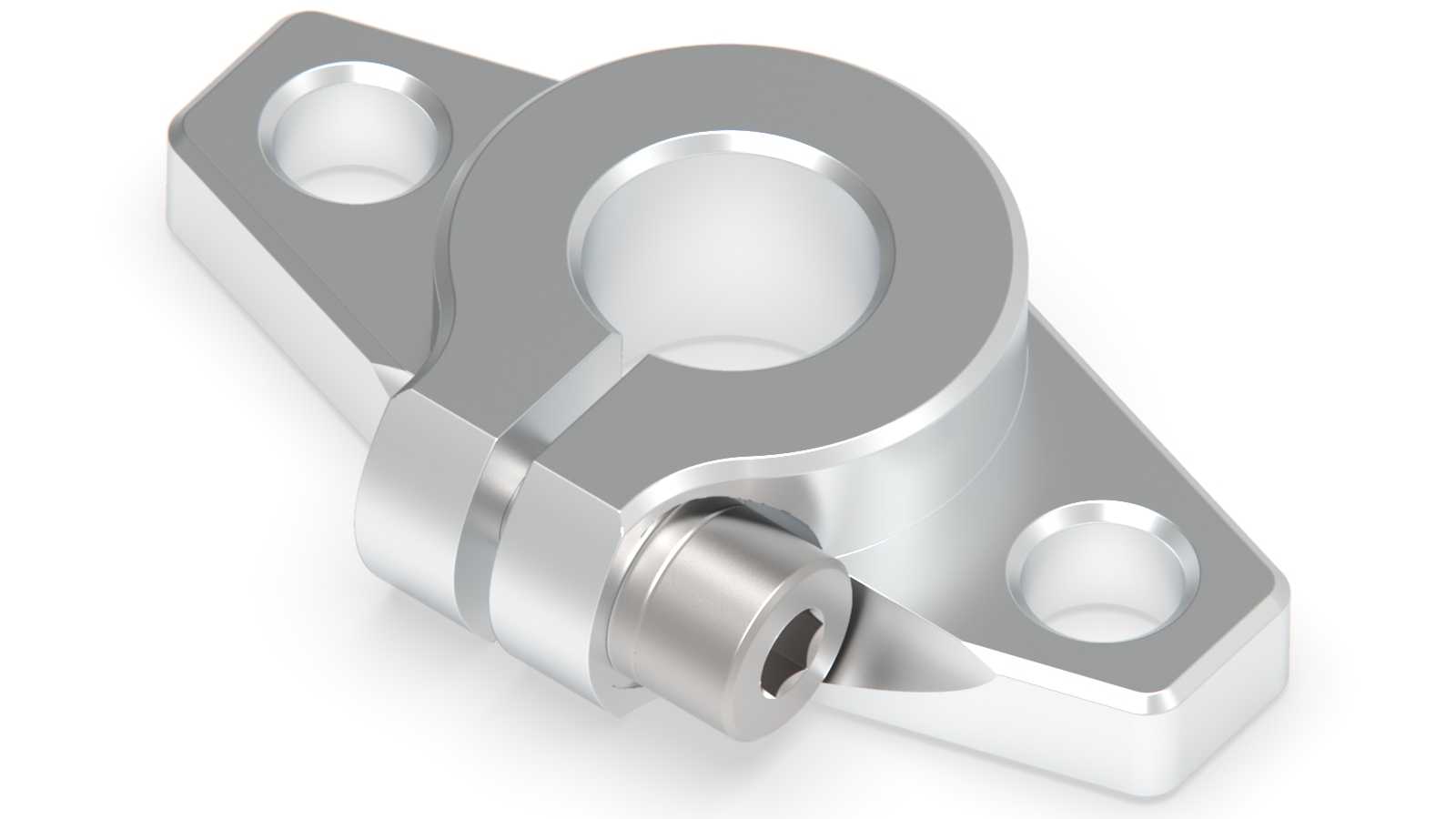

这款法兰式轴安装支架主要应用于轻工自动化输送线、小型精密传动模组、3D打印运动机构、桌面级数控设备的光轴或线性导轴的端部支撑场景，也可用于小型电机输出轴的辅助承托、检测设备探针组件的导向轴固定，在对轴系径向支撑稳定性有要求、安装空间受限的紧凑型设备布局中十分适用，能够为穿入其内的轴件提供可靠的径向限位，避免轴件在运转或往复滑动过程中出现径向窜动、偏摆问题，保障轴上搭载的功能部件运行精度。产品采用开口夹紧式结构设计，主体为带菱形安装翼的一体式座体，中心设置适配10mm直径轴件的贯通承孔，承孔侧方延伸出带内螺纹的锁紧凸台，搭配内六角锁紧螺钉实现轴件的夹紧固定，无需额外加工轴肩或定位卡槽，穿轴后拧紧螺钉即可完成轴件的锁止固定，安装调试便捷，后期调整轴件轴向位置时仅需松开螺钉即可滑动调整，适配不同的安装行程需求。座体两侧的菱形安装翼上对称设置两个M5规格的安装沉孔，安装时可直接通过M5内六角螺栓将座体固定在设备安装基板上，菱形翼的布局相比圆形法兰座更节省横向安装空间，在狭窄的安装面内也能完成固定，两个安装孔的中心距经过精准核算，保障座体安装后中心承孔的轴线与安装面保持平行，避免轴件安装后出现别劲、卡滞问题。设计过程中针对承孔与安装面的形位公差做了重点管控，承孔内壁的圆柱度、安装面的平面度均满足精密传动的使用要求，开口槽的宽度经过反复校核，既保证锁紧螺钉拧紧时开口处有足够的变形量抱紧轴件，又不会因变形量过大导致承孔失圆影响轴件滑动或转动顺畅度，锁紧凸台的螺纹深度做了加长设计，提升锁紧时的咬合力，长期受振动工况下也不会出现螺钉松动、轴件滑脱的问题。整体外形采用圆角过渡处理，没有尖锐棱角，安装操作时不易划伤操作人员，金属材质的座体具备足够的结构强度，能够承受轴件传递的径向载荷，适配常规转速下的轴系支撑需求，安装边界可覆盖多数小型自动化设备的轴端安装空间，无需对设备安装面做额外改造即可直接替换同规格的轴支撑部件。
