BME280环境传感模块结构设计

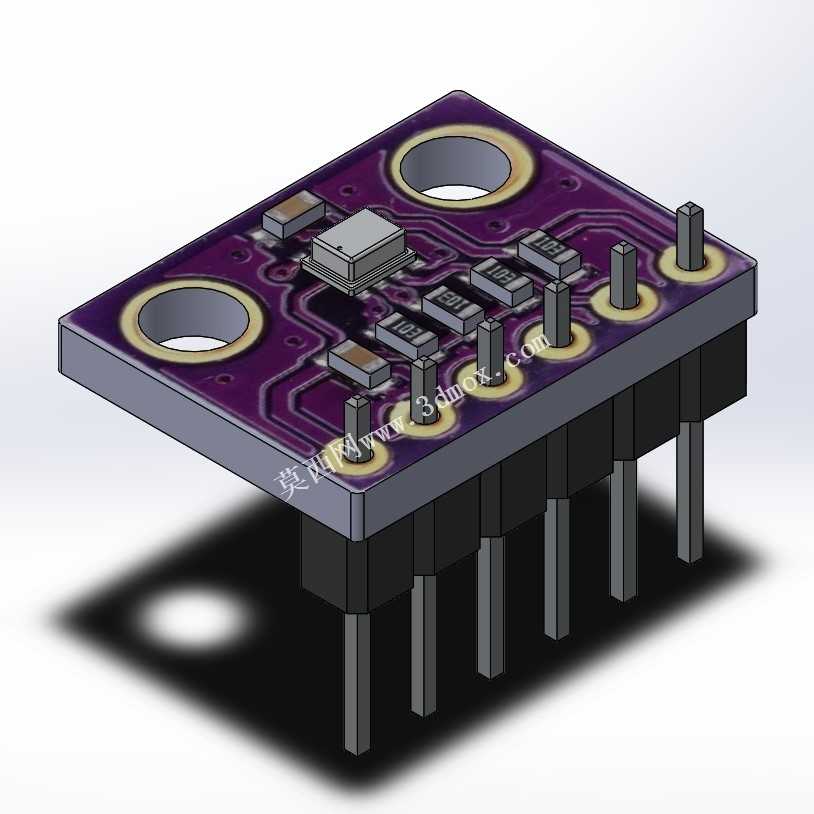

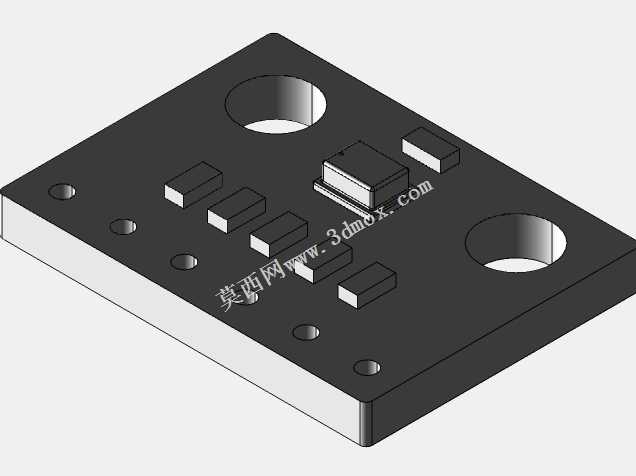

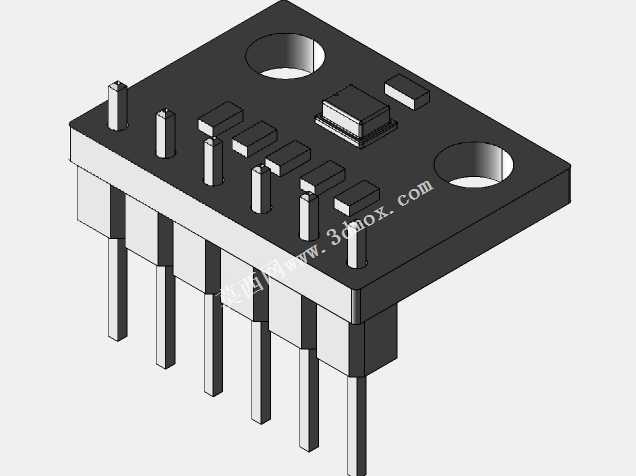

这款BME280传感模块主要面向嵌入式开发、物联网终端、小型环境监测设备领域，可集成在智能家居温湿度采集节点、户外气象监测便携设备、可穿戴环境感知配件、工业小型工位环境检测终端中，实现对环境温度、相对湿度、大气压力三类参数的同步采集，为设备提供精准的环境数据输入，支撑后续的环境状态判断、数据上传、联动控制等功能运行。模块采用双层板级结构设计，上层为紫色阻焊的印刷电路板，板载核心传感芯片、配套阻容元件，预留两个对称的圆形安装固定孔，可通过螺丝将模块锁紧固定在设备壳体内部的安装柱上，避免设备运输、运行过程中出现模块移位、引脚脱焊的问题；下层为标准2.54mm间距直插排针结构，既可以直接插装在面包板上做原型开发验证，也可以通过波峰焊焊接在主控电路板上，适配小批量生产的焊接工艺要求，排针引脚长度经过优化，既保证焊接时的焊锡浸润深度，也避免引脚过长占用设备内部多余的竖向空间。设计过程中充分考虑了传感芯片的气流接触需求，核心传感芯片位置未做遮挡结构，保证周边空气可以顺畅流通接触传感面，避免外壳或周边元件遮挡导致的测量数据偏差；板上走线做了等长与抗干扰处理，减少周边电源、高频信号对传感采集信号的干扰，保证数据输出的稳定性。模块整体外形方正，安装边界清晰，两个固定孔的孔位间距适配通用小型传感模块的安装尺寸，可直接替换同封装的其他环境传感模块，无需重新修改设备壳体的安装结构，降低终端产品的改型成本；排针引脚的排布遵循常用传感模块的引脚定义习惯，兼容主流开发板的扩展接口定义，减少开发过程中的接线调试工作量。模块的板边做了圆角过渡处理，避免生产、装配过程中板边毛刺划伤操作人员或损坏周边线材，阻焊层选用辨识度较高的紫色，方便生产过程中的物料区分与质检识别，板上元件排布紧凑，在保证电气性能的前提下尽可能压缩模块整体占用面积，适配小型化终端设备的内部空间要求。
