带齿轮减速箱的长丝挤出送料结构

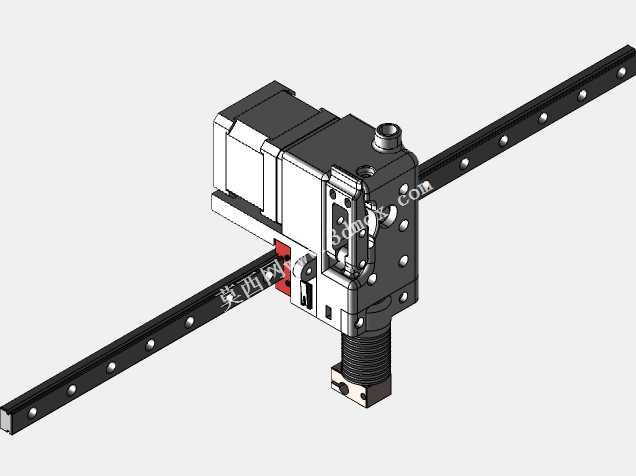

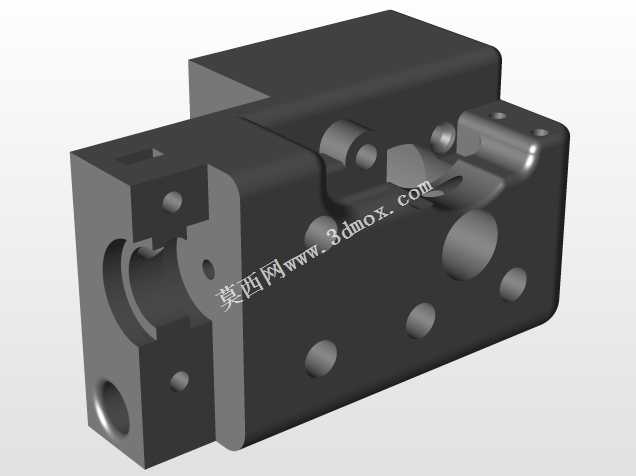

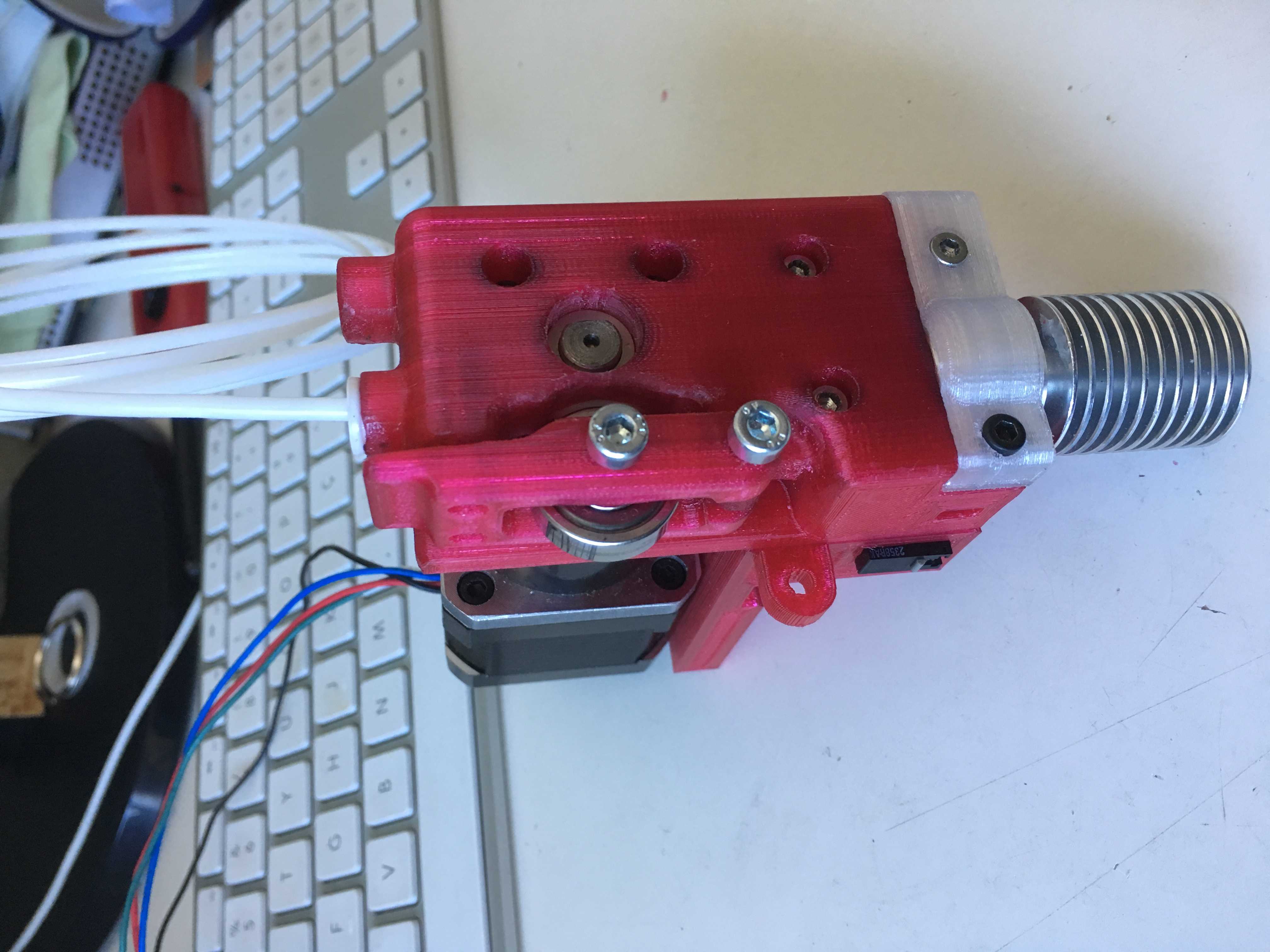

该结构是面向熔融沉积成型3D打印设备开发的集成式挤出送料总成，核心应用场景覆盖桌面级高精度3D打印机、小型定制化增材制造设备的耗材输送环节，主要承担热融耗材的稳定推送、挤出压力精准调控的核心功能，解决常规近程挤出结构推力不足、远程挤出响应滞后的行业痛点。整套结构将减速齿轮箱、驱动单元、挤出轮组件、散热段、热端安装位做了高度集成化设计，摒弃了传统挤出结构分散安装带来的传动间隙大、调试难度高的问题，齿轮箱采用多级减速传动配比，可将驱动单元的高转速低扭矩输出转化为低转速大扭矩的送料动力，即便在打印高硬度工程耗材、大流量高速打印工况下，也能保证耗材推送无打滑、无跳步，稳定维持挤出压力的一致性。结构两侧预留了线性导轨安装接口，可直接适配标准规格的线性滑轨，安装边界充分考虑了常规桌面级3D打印机X轴运动模组的安装尺寸，整体结构紧凑，横向与纵向的安装孔位采用标准化间距设计，无需额外定制转接件即可完成整机装配，大幅降低设备组装的调试成本。设计阶段充分考虑了实际使用中的维护需求，耗材进料通道做了顺滑倒角处理，避免耗材穿入时出现卡滞；齿轮箱的啮合间隙做了预紧调节设计，长期使用出现磨损后可快速调整间隙恢复传动精度；挤出轮的压紧机构采用快调结构，更换耗材时无需借助额外工具即可完成开合操作。热端适配位专门匹配E3D V6规格的热端组件，散热段预留了风冷散热的安装空间，可保证喉管区域温度稳定，避免耗材提前融化造成堵头故障。整套结构的运动重心经过优化，安装在运动滑台上时可降低运动负载，提升高速打印时的运动稳定性，减少打印过程中的振纹问题，兼顾了打印精度与打印效率的双重需求，既适合个人DIY设备改装使用，也可适配批量生产的商用桌面级3D打印设备。
