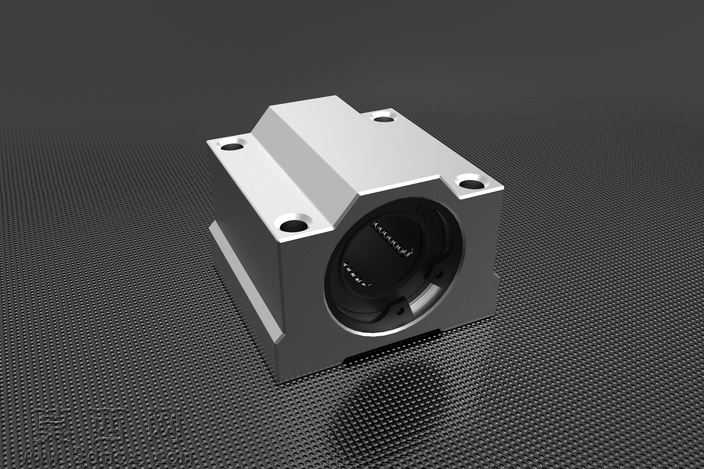

SCS20uu箱式直线轴承三维建模作品

本作品为SCS20uu规格箱式直线轴承的三维建模成果，建模过程严格遵循该型号直线轴承的实际工业尺寸标准，在三维建模软件中首先完成整体轮廓的草绘定位，以轴承的中心轴线为设计基准，先搭建外部铝合金箱体的主体结构：箱体采用对称式方形安装基座设计，预留四个标准安装沉孔，孔位间距、孔径大小完全匹配20mm轴径直线轴承的通用安装规范，确保模型可直接用于装配验证。建模过程中对内部轴承保持架、钢珠循环滚道的细节做了精细化还原，滚道的弧度、钢珠的排布间距都参考实物的传动结构设计，既保证外观的写实度，也能直观呈现直线轴承的滑动传动原理。材质渲染阶段，外部箱体赋予哑光银灰色铝合金材质，调整金属粗糙度参数模拟工业铝型材经氧化处理后的细腻磨砂质感，内部滚道的钢珠赋予高反光铬钢材质，通过环境光遮蔽效果凸显钢珠的金属光泽与滚道的精密结构，安装孔的内壁做了轻微的倒角细节处理，还原机加工零件的真实工艺特征。结构设计上，箱体侧面的导向卡槽、端部的密封槽位都做了1:1还原，密封槽的尺寸适配标准防尘密封圈，可直观展示轴承的防尘密封结构设计。建模全程采用参数化设计逻辑，各部分尺寸关联约束，后续若需调整适配不同轴径的同系列轴承，仅需修改对应参数即可快速生成衍生模型，无需重复搭建基础结构。渲染环节采用深色碳纤维纹理背景，通过三点布光方案突出轴承的金属质感与结构棱角，主光源从斜上方投射，勾勒箱体的轮廓线条，辅助光源补光消除暗部死黑，轮廓光强化轴承与背景的层次感，最终呈现的渲染图清晰展示了箱式直线轴承的外观形态、安装结构与核心传动部位的细节，可用于机械设计教学、产品选型展示、自动化设备装配模拟等场景，模型的结构精度满足虚拟装配、运动仿真的使用要求，能直观体现箱式直线轴承作为线性传动部件的支撑、导向功能特性。
