2U规格话筒管放大器金属外壳结构设计

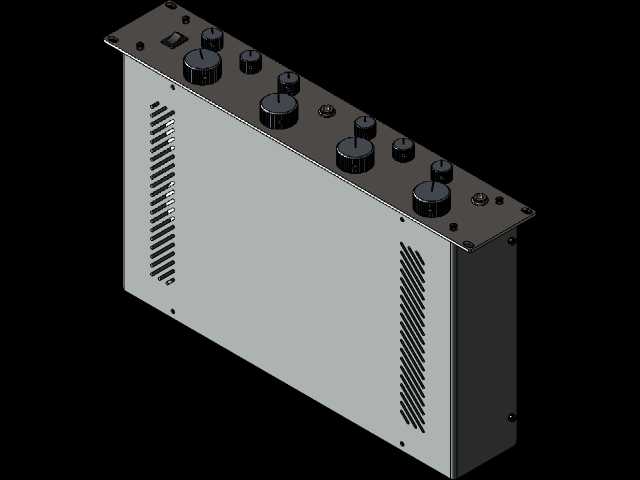

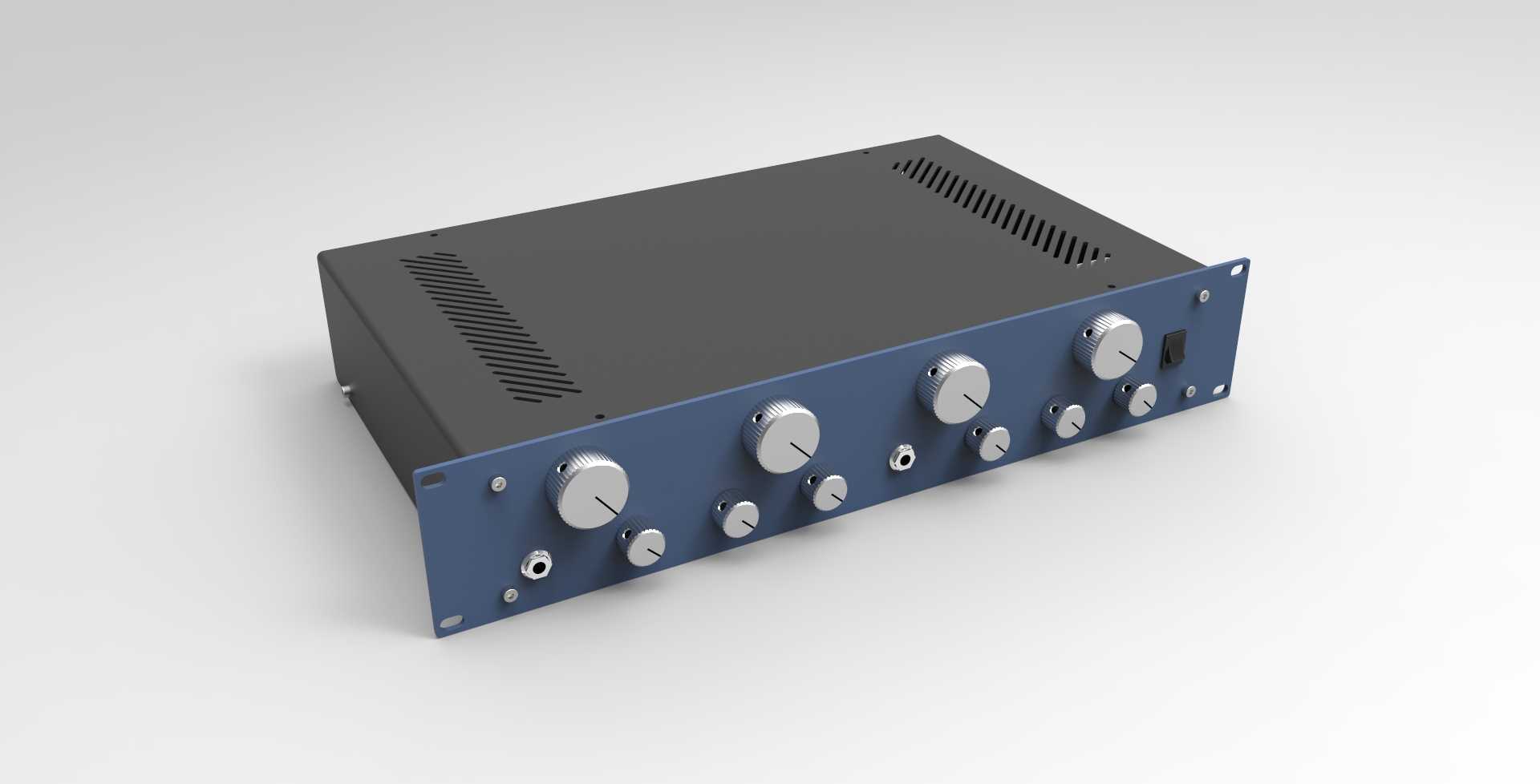

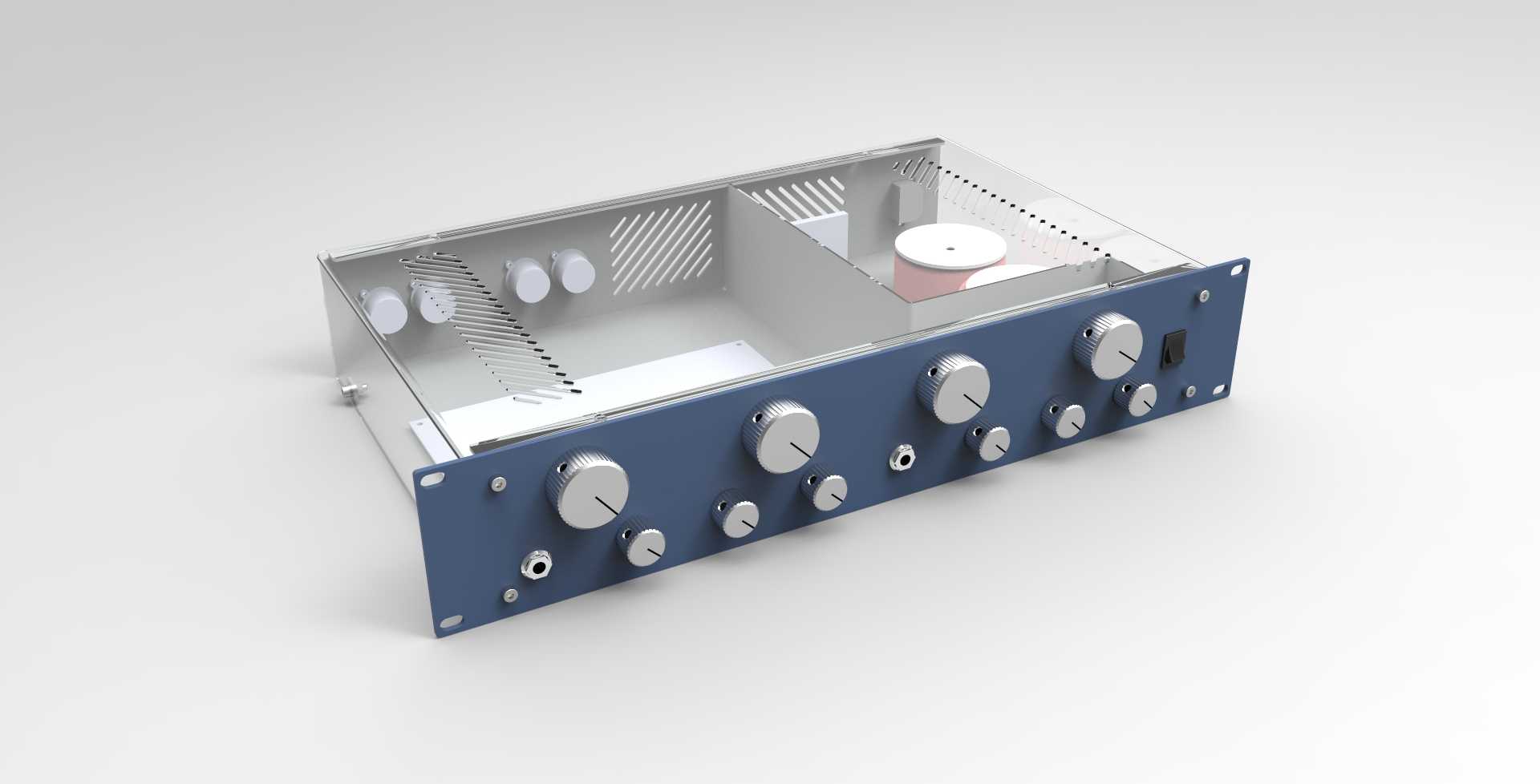

该款2U规格壳体是专为机架式话筒管放大器设计的承载外壳，主要面向专业音频扩声、录音棚信号处理、舞台演出音频链路搭建等场景使用，作为核心放大电路的物理承载结构，既要为内部精密电子元器件提供可靠的防护，也要满足标准机柜安装的通用规范，适配专业音频领域的设备集成需求。从实际用途来看，该外壳可将话筒前置放大电路、信号调节模块、接口组件完整包覆在内，隔绝外界灰尘、磕碰以及电磁杂波的干扰，同时前面板预留的旋钮、接口安装位，可直接对应增益调节、阻抗匹配、信号输入输出等功能模块的装配需求，让使用者无需拆解设备即可完成所有参数调节与线路接驳操作，适配专业音频场景下快速调试、稳定运行的使用要求。在功能特性设计上，壳体顶部设置了规则排布的通风散热槽，可在设备长时间满负荷工作时，通过自然对流将内部电路产生的热量及时导出，避免高温导致的元器件性能衰减、信号失真问题；前面板采用加厚金属板材加工，表面做哑光耐磨处理，既提升了整机的质感，也能在频繁插拔接口、旋转旋钮时提供足够的结构强度，避免面板变形导致的控件错位；壳体侧边与后部预留了标准的固定孔位，可兼容常规19英寸标准机柜的安装要求，同时后部可对应设置电源接口、信号输出接口的安装位，满足设备布线的规整性需求。设计思路上，整体遵循2U机架设备的通用尺寸规范，严格控制壳体的高度、深度与安装孔位间距，确保能与同规格的其他专业音频设备无缝混装在标准机柜内，不会出现尺寸干涉、安装错位的问题；外壳采用分体式组装结构，上盖与底座通过侧边螺丝固定，既方便生产阶段的内部电路装配，也便于后期的设备检修与元器件更换；前面板的控件布局遵循专业音频设备的操作习惯，将高频使用的调节旋钮布置在面板易操作区域，接口位置对应常规接线习惯排布，降低使用者的操作学习成本。在外形尺寸与安装边界上，壳体严格遵循2U设备的高度标准，宽度适配19英寸机柜的安装间距，深度控制在常规机架设备的兼容范围内，安装时仅需对应机柜立柱的孔位使用标准螺丝固定即可，无需额外定制转接配件；壳体内部预留了足够的走线空间与元器件安装高度，可兼容常规尺寸的放大电路板、电位器、接插件等组件，同时在边角位置做了圆滑过渡处理，避免装配过程中划伤线材或者操作人员，整体结构兼顾了安装兼容性、使用便利性与防护可靠性，完全满足专业音频设备的长期稳定使用需求。
