滚珠丝杠用FK12FF12支撑座组件三维设计

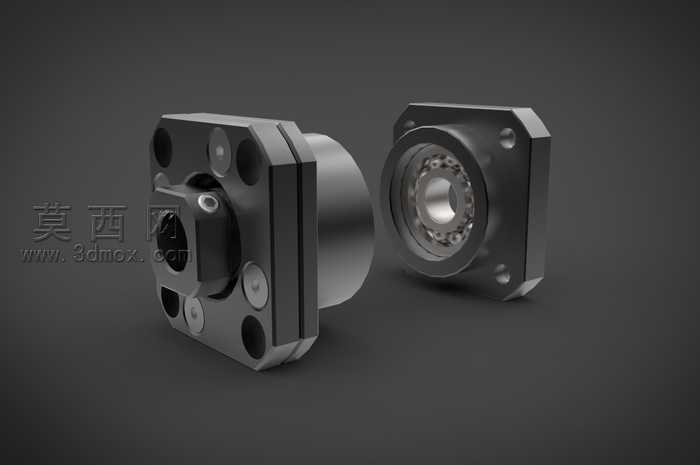

本作品为滚珠丝杠配套的FK12FF12型丝杠支撑座组件三维建模作品，建模过程依托三维机械设计软件完成，整体建模严格遵循支撑座的实际装配尺寸与功能结构要求，完整还原了支撑端与固定端两类支座的全部细节特征。建模阶段首先进行基准定位，以丝杠安装轴线为核心基准，分别构建方形法兰安装基体、轴承容纳腔、锁紧定位结构、安装孔位等核心特征，对法兰盘上的沉头安装孔、轴承位的阶梯孔结构、侧面的锁紧螺丝孔位均采用参数化建模方式，保证各尺寸的配合公差符合机械设计规范，确保虚拟装配时轴承、丝杠轴能够与支座实现精准的配合约束，无干涉错位问题。材质与渲染阶段，针对支撑座常用的45号钢发黑处理工艺，为金属基体赋予哑光黑的金属材质，调整材质的粗糙度、反光度参数还原工业发黑件的真实质感，对内部嵌入的深沟球轴承部件，分别为轴承内外圈赋予亮面轴承钢材质、保持架赋予工程塑料材质、滚动体赋予高反光的铬钢材质，通过分层材质设置清晰区分不同零部件的材质差异。渲染时采用影棚级柔光布光，在模型侧上方设置主光源勾勒金属轮廓，辅以补光消除暗部死黑，添加柔和的环境反射效果，让支撑座的金属质感、边角的加工细节得到清晰呈现，同时通过半透明剖视视角的渲染预设，可直观展示内部轴承的安装位置与配合关系。结构设计上，固定端支座集成了轴承锁紧结构，可实现丝杠的轴向定位与径向支撑，支撑端支座预留了丝杠热伸长的补偿间隙，两类支座的法兰安装面均设计了定位止口，可保证安装时与设备安装面的同轴度，所有边角位置均做了符合加工工艺的倒角处理，避免应力集中的同时还原真实机加工零件的细节特征，整体模型可直接用于数控设备的传动机构虚拟装配、运动仿真验证以及工程出图参考。
