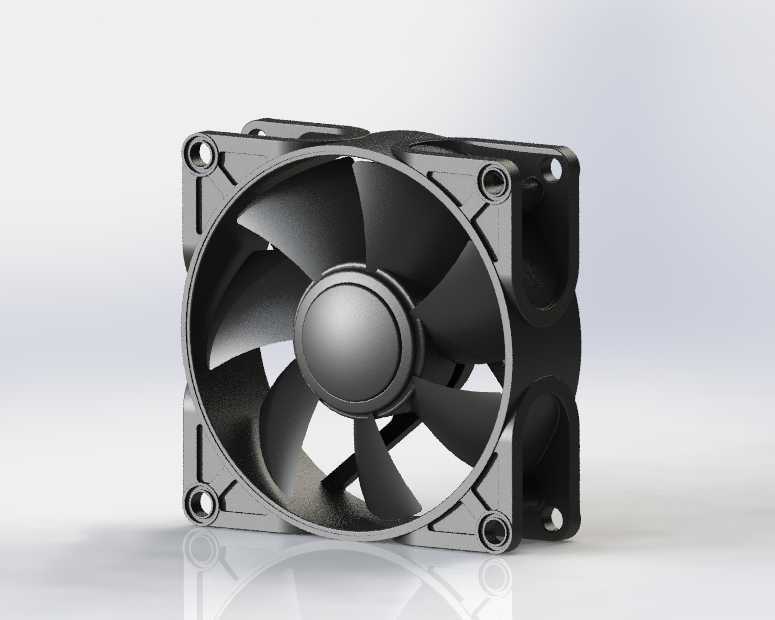

80×25毫米规格PC散热轴流风扇结构

　　在桌面PC、工控机、小型服务器及各类嵌入式电子设备的散热系统设计中，80毫米边长规格的轴流风扇是应用覆盖度极高的风冷执行部件，本次呈现的25毫米厚度款80毫米风扇，是针对紧凑安装空间优化的成熟风冷方案。从实际工程选型角度看，该尺寸风扇的安装边界完全适配标准80mm风扇位的孔位规范，四个安装固定孔的中心距遵循行业通用的71.5mm间距标准，安装时可直接匹配市面主流的80mm规格防尘网、减震胶钉、风扇格栅等配套辅件，无需额外做安装位的适配改造，能大幅缩短结构设计阶段的配件适配周期。

　　从功能特性层面看，该类风扇的核心作用是通过定向气流输送，带走CPU散热鳍片、机箱内部积热、电源模块或是硬盘仓区域的滞留热空气，形成稳定的机箱内外空气循环通路，避免电子元器件因长期工作在超温阈值下出现性能降频、寿命折损甚至硬件损坏的问题。25mm的厚度设计相比同边长38mm厚度的高风压款风扇，能在有限的机箱内部纵深空间里完成布置，尤其适配小尺寸MATX机箱、ITX迷你机箱这类内部空间局促的装机场景，也可用于1U规格服务器、紧凑型工业控制机柜的侧壁散热位安装。

　　设计思路上，该风扇的外框采用方正切角的一体式注塑结构，框体边缘做了微小的导流倒角处理，能减少气流进入扇叶区域时的紊流损耗，提升送风效率；扇叶采用不等距扭角设计，可在运转时降低叶片切割空气产生的同频共振噪音，兼顾散热性能与使用场景的静音需求；扇框底部的走线槽预留了标准的供电线材走位空间，避免线材干涉扇叶正常运转，同时适配主流的3pin测速、4pinPWM调速供电接口，可匹配不同主板的风扇调控逻辑。

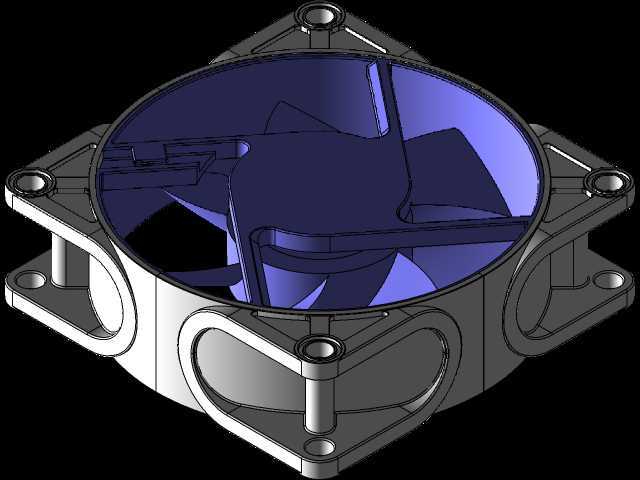

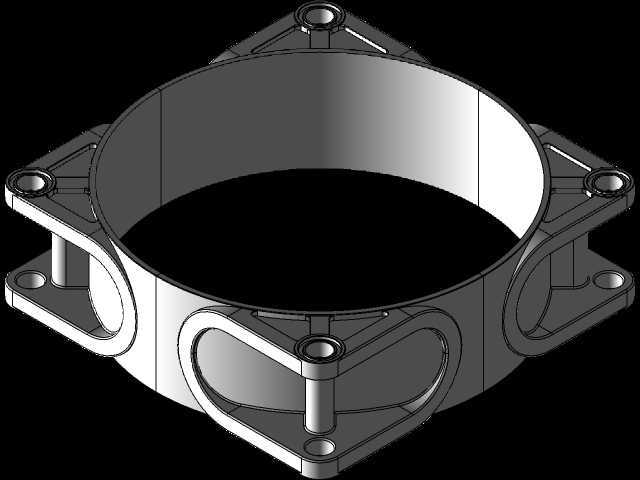

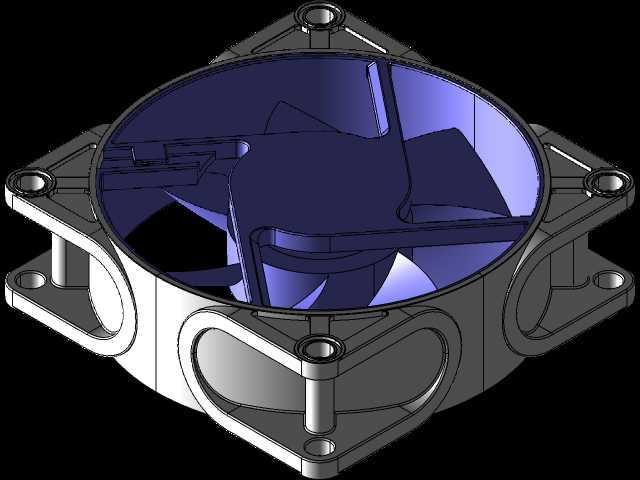

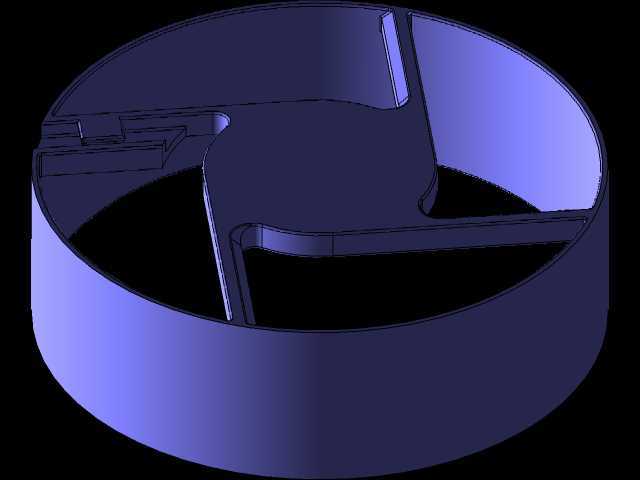

　　在实际结构建模过程中，该模型完整还原了风扇外框的安装孔位、扇叶的曲面扭角、中心电机毂的外形尺寸以及框体的加强筋结构，可直接用于机箱散热风道的仿真模拟、整机结构装配的干涉检查，也能作为电子设备热设计环节的标准配件模型调用，帮助结构工程师在设计阶段就确认散热部件与周边板卡、线材、结构件的空间间隙，避免后期打样阶段出现安装干涉、风道受阻的问题。对于做电脑周边配件开发、小型电子设备结构设计的工程师而言，这类标准化的风扇模型能有效减少重复建模的工作量，提升整体设计效率。
