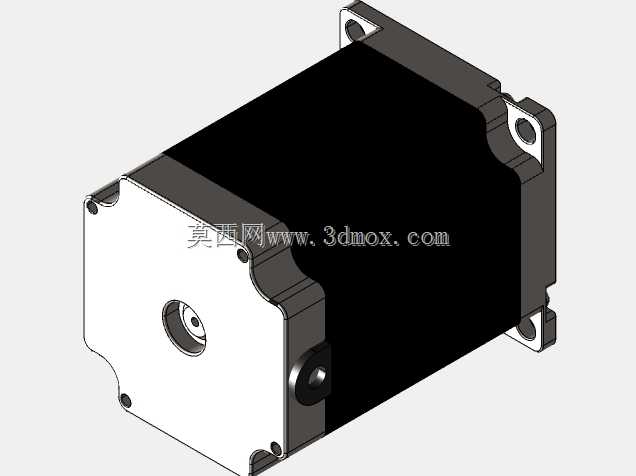

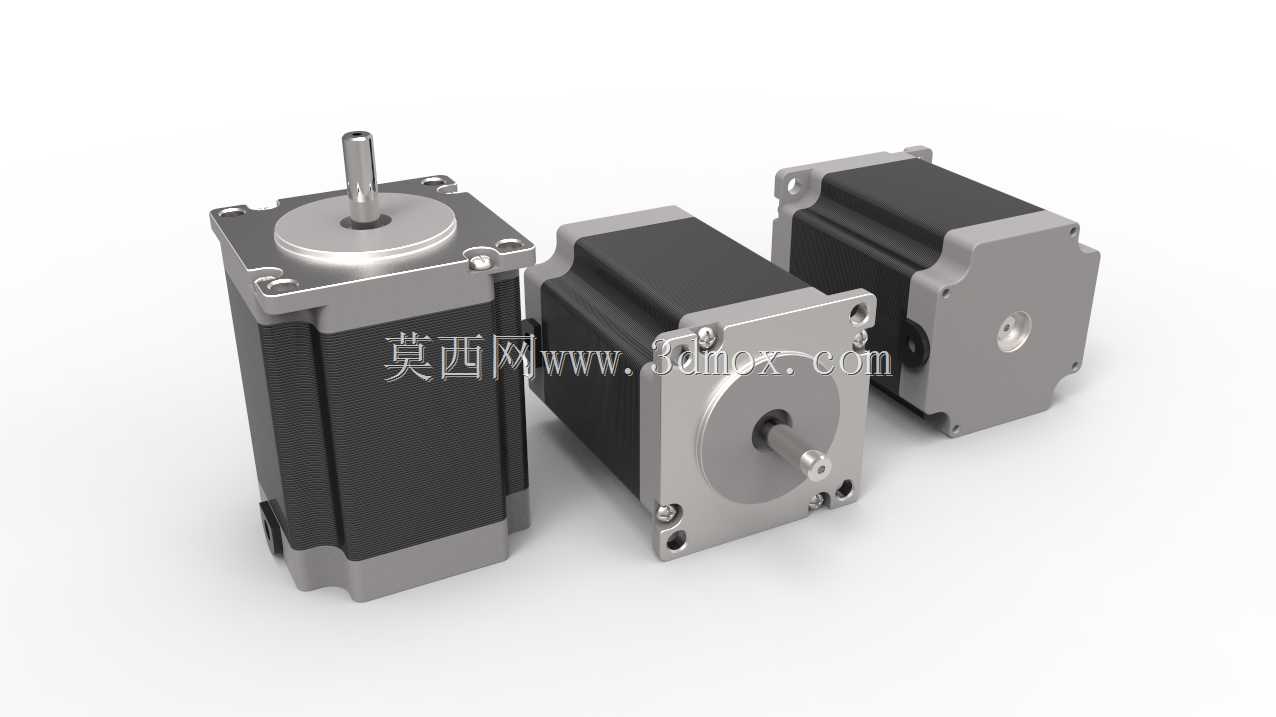

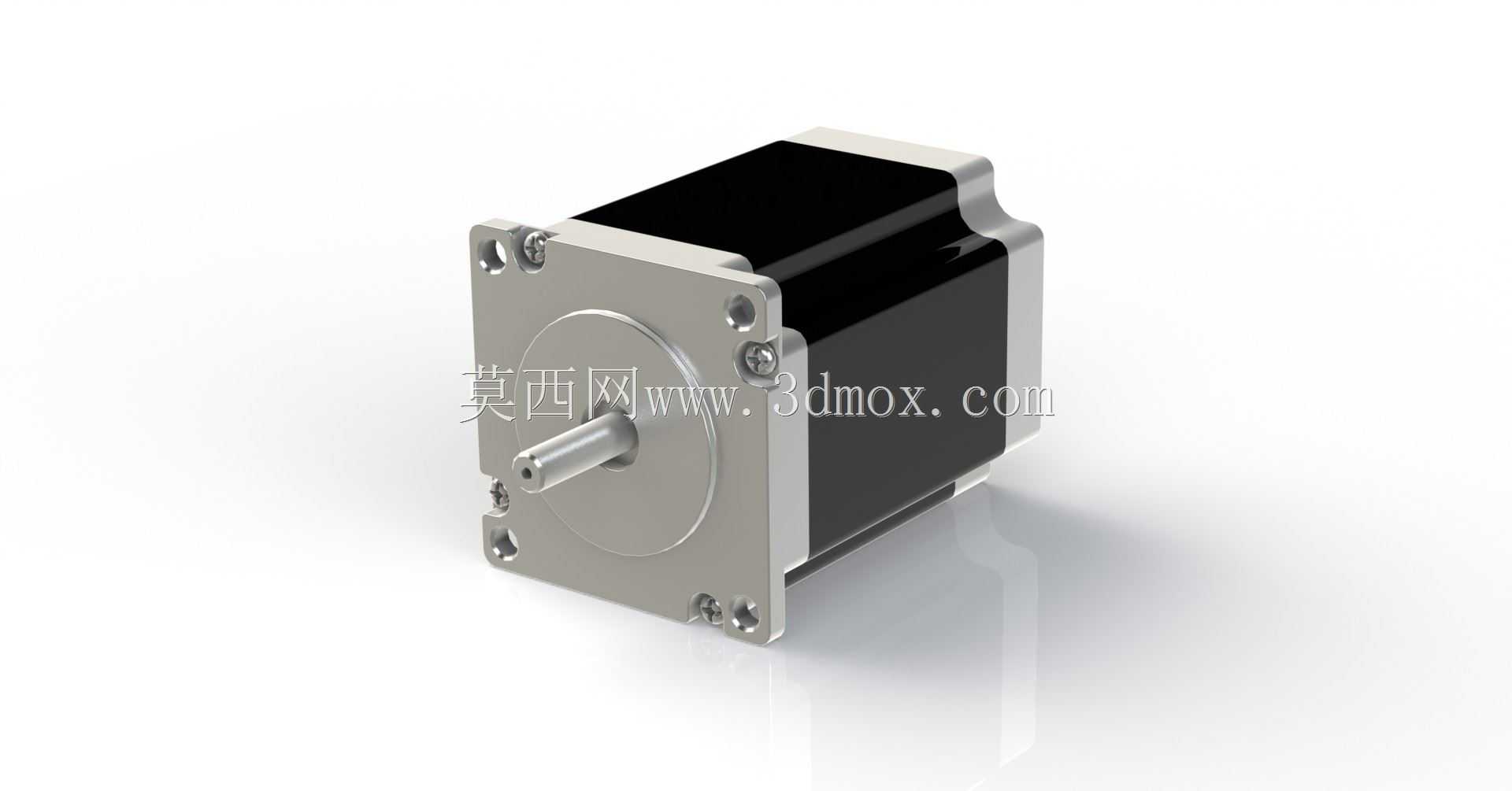

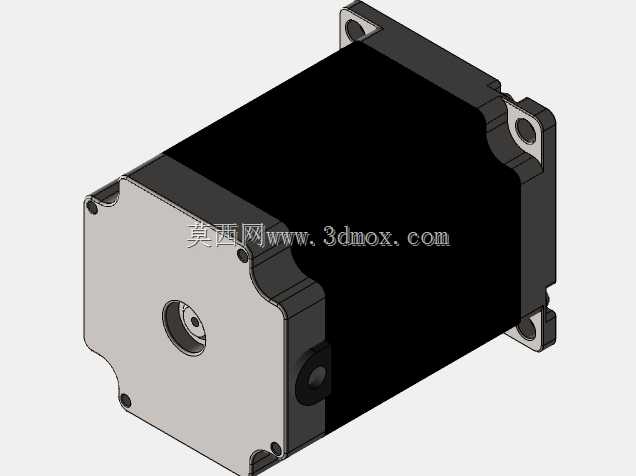

NEMA23标准法兰步进电机三维结构

这款NEMA23规格的步进电机，是数控传动系统里应用极广的执行部件，常见于小型数控雕刻机、桌面级3D打印机、自动化点胶设备、小型传送带驱动模组、电子元器件分拣工位这类对开环定位精度有稳定要求的场景，承担着将电脉冲信号转化为固定角位移输出、拖动负载完成精准点位移动的核心作用。从设计逻辑来看，这款电机遵循NEMA23安装标准做结构适配，前端法兰的安装孔位采用行业通用的对称布局，安装孔中心距严格匹配标准尺寸，能直接兼容市面上绝大多数同规格的电机安装座、联轴器、减速箱接驳接口，不需要额外做转接件加工，大幅降低设备组装时的适配成本。电机本体采用方形叠片定子外壳搭配前后端铸铝端盖的结构，外壳表面做了散热筋的隐性结构处理，在电机持续带载运行时能通过增大壳体与空气的接触面积提升散热效率，避免长时间运行出现绕组过热退磁、输出扭矩衰减的问题。输出轴采用标准直径的单扁位D型轴设计，搭配紧定螺丝锁紧的联轴器时能有效防止轴与联轴器之间出现打滑空转，保证角位移传递的精度，轴伸长度也做了通用化设计，能适配常见的同步轮、联轴器、小型齿轮的安装深度要求，不会出现轴伸过长干涉后端安装结构、或是轴伸过短无法可靠锁紧传动件的问题。从安装边界来看，电机的机身长度对应特定的静扭矩输出等级，机身截面尺寸完全符合NEMA23的57mm见方标准，后端出线位置预留了足够的线缆弯折空间，在设备内部排布走线时不会因为线缆弯折半径不足导致线芯断裂，端盖上的安装通孔采用沉头设计，锁紧螺丝安装后不会突出法兰端面，保证电机安装时能完全贴合安装基准面，避免出现安装倾斜导致输出轴与负载轴不同心、运行时产生径向跳动和异常噪音的问题。在实际应用选型时，这款电机的结构参数能帮助工程师快速核算安装空间，确认设备内部的预留尺寸是否能容纳电机本体，同时匹配对应的驱动器输出电流参数，保证电机在额定转速区间内能输出足够的拖动扭矩，带动负载完成精准的进给动作，不管是做单轴的直线滑台驱动，还是做多轴联动的小型数控设备动力源，都能凭借标准化的安装尺寸快速完成整机的结构搭建，减少非标设计的重复工作量。
