带空气制动管路的机车转向架结构设计

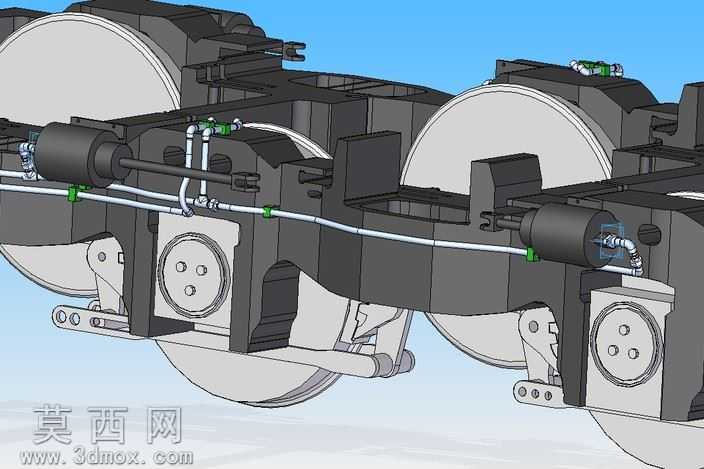

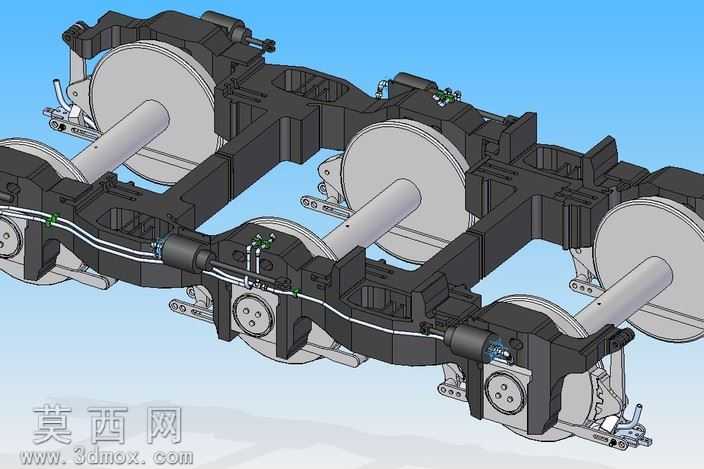

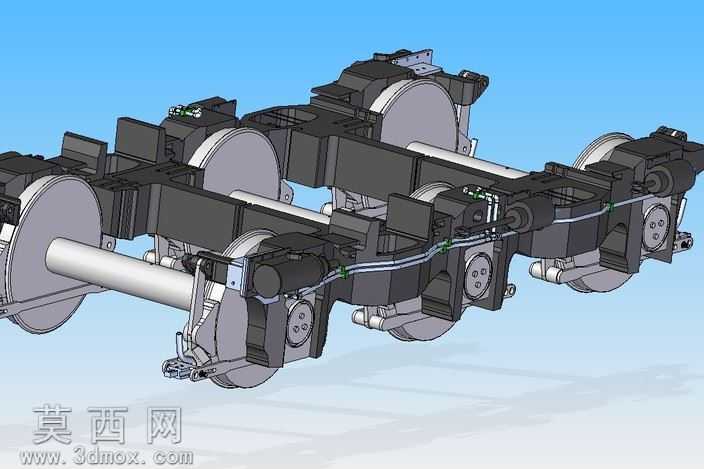

本作品为轨道机车走行部核心部件转向架的三维结构设计，建模过程中优先还原转向架的整体承载构架布局，采用实体建模方式构建侧梁、横梁组成的焊接式构架主体，对构架上的各类安装座、吊耳结构做了精细化的特征还原，确保各部件的装配定位关系与实际机车转向架的设计逻辑一致。建模时重点呈现了空气制动管路的排布走向，对管路的固定管卡、连接接头、沿构架铺设的路径都做了清晰的结构表达，没有对转向架的驱动单元、悬挂系统做冗余建模，核心聚焦空气制动管路的布置位置展示，方便查看者快速理解制动管路在转向架上的装配逻辑。轮对部分采用参数化建模还原了车轮与车轴的配合结构，对轴端的安装接口、轮对与构架的连接定位位置做了准确的结构刻画，轴箱部位的简化建模保留了核心装配关系，不干扰制动管路的展示重点。材质渲染阶段，对构架主体采用金属铸铁材质表现，还原铸钢部件的哑光金属质感，轮对部位采用亮面金属材质体现车轴与车轮的机加工表面特征，空气制动管路采用深色金属材质搭配少量接头部位的亮色金属区分，让管路结构在整体模型中更易识别，背景采用简洁的浅蓝色渐变，突出转向架本身的结构轮廓，避免多余元素干扰结构查看。设计思路上以结构展示为核心目标，省略了非核心的细碎零部件，在保证整体结构比例准确、装配关系正确的前提下，最大化突出空气制动管路的布置方案，让查看者可以直观理解制动管路如何沿转向架构架排布、如何与各制动部件连接，为轨道车辆转向架的制动系统布局学习、结构认知提供清晰的三维参考，模型整体装配层级清晰，各部件的干涉检查到位，不存在结构穿模问题，关键部位的连接关系符合机车转向架的实际设计规范。
