铁路货运列车自由式货车转向架结构设计

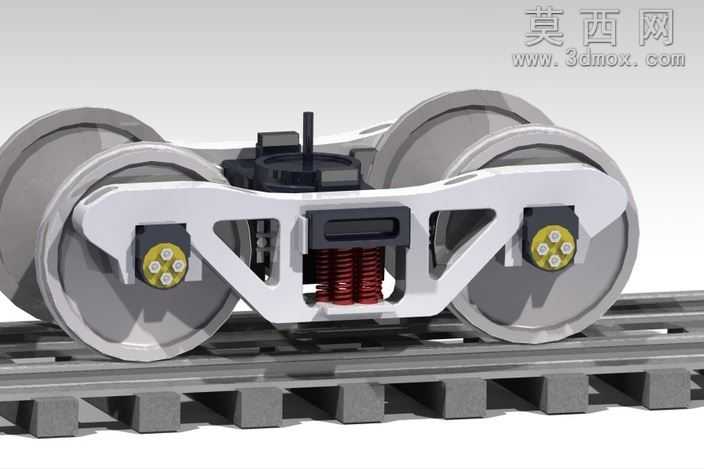

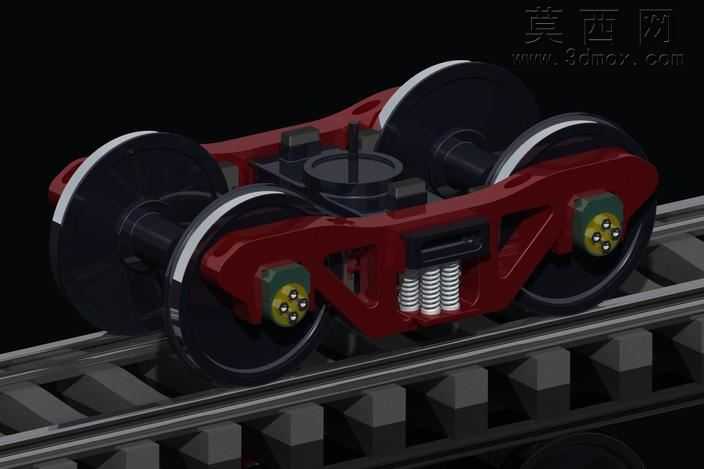

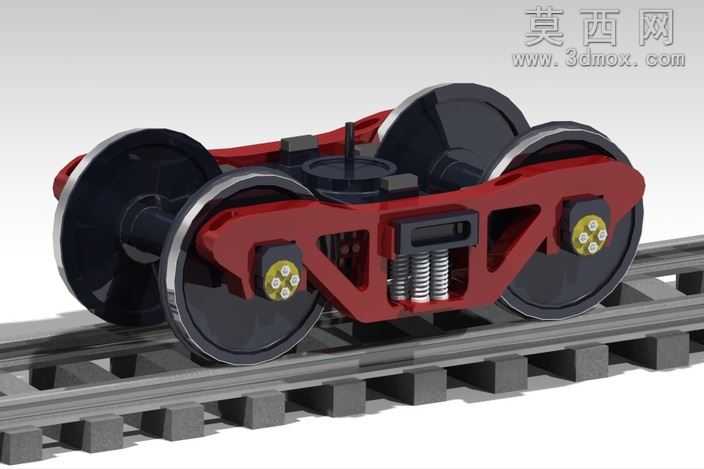

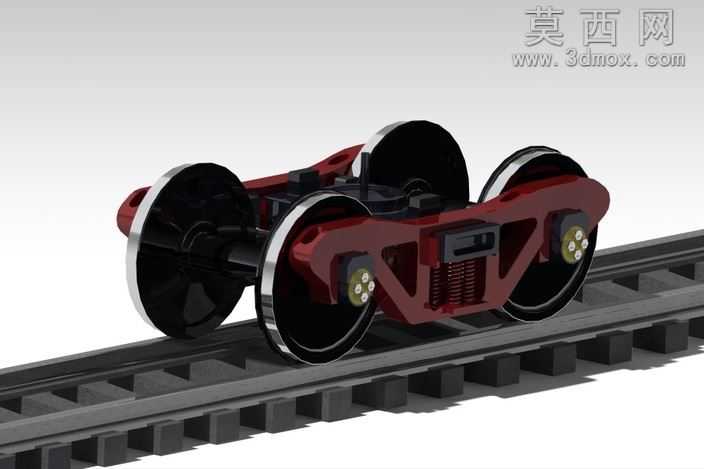

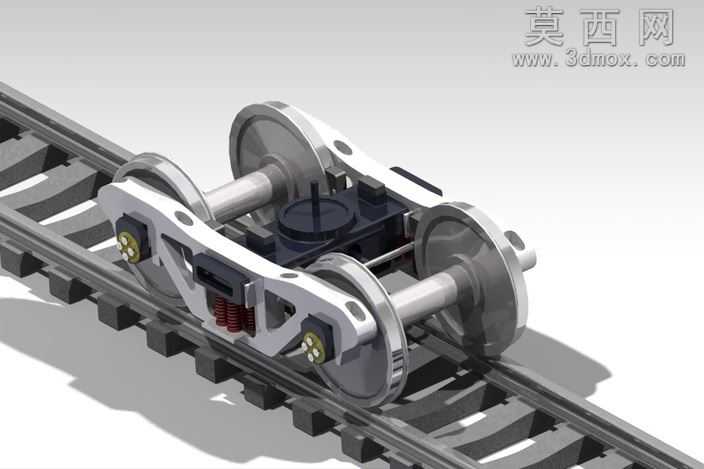

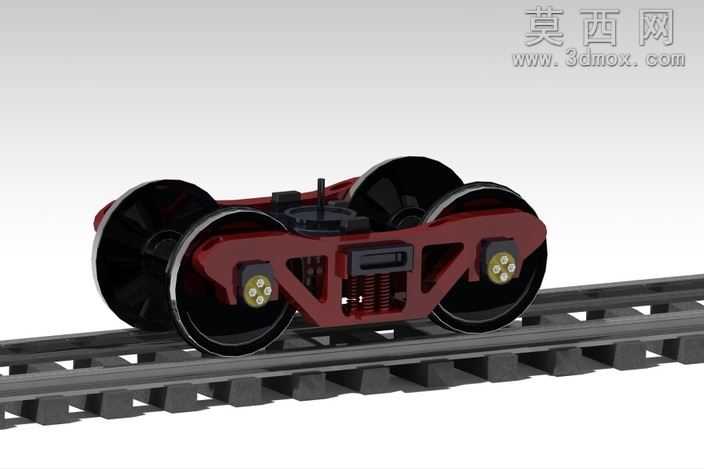

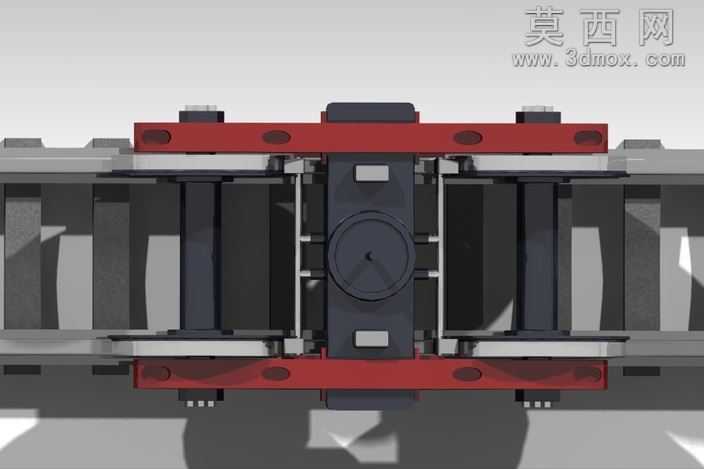

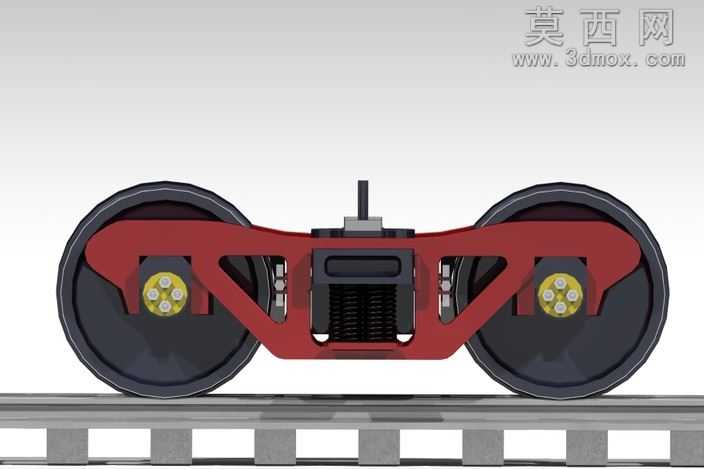

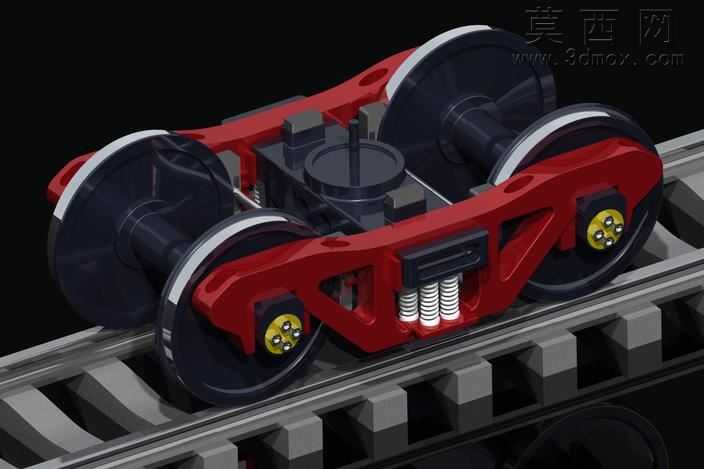

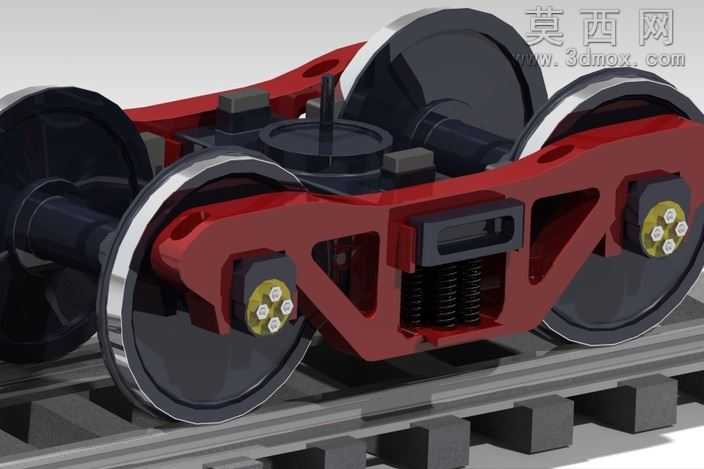

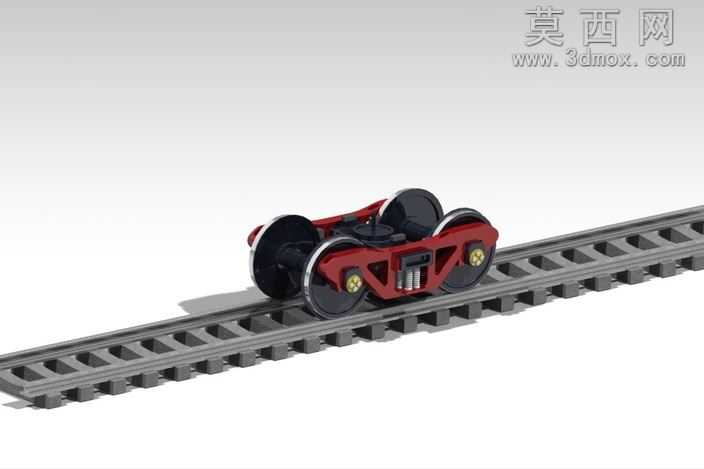

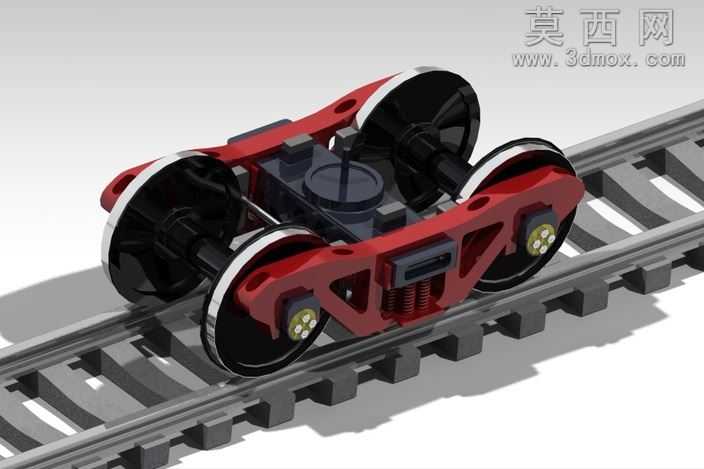

本作品为铁路货运车辆配套的自由式货车转向架三维建模设计，整体建模过程严格遵循铁路货车走行部的真实结构比例开展，首先在三维建模环境中完成整体装配基准的定位，以转向架中央心盘安装座为核心装配原点，依次完成侧架、轮对、轴箱、弹簧减震组、基础制动部件的独立建模与装配约束。建模阶段针对转向架的核心承载结构侧架，采用实体拉伸结合布尔运算的方式还原其一体式铸钢的结构形态，准确复刻侧架上的轴箱导框、弹簧承台、制动安装位的结构细节，保证各安装位的配合尺寸符合实际装配逻辑。轮对部分分别完成车轴、整体碾钢车轮的建模，还原车轮轮缘、踏面的标准廓形，轴箱部件准确刻画轴箱体、前端盖、轴承定位结构的细节，与侧架导框的配合间隙符合实际设计要求。弹簧减震组件采用螺旋扫描方式完成两级刚度弹簧的建模，准确还原内外圈弹簧的旋向、节距、线径参数，还原弹簧组在侧架承台与轴箱之间的承载定位结构。渲染阶段针对不同部件匹配对应材质属性，侧架、轮对、轴箱等金属铸钢部件赋予带有细微铸造质感的深暗红与哑光黑金属材质，调整材质的粗糙度、金属度参数还原铸钢件的哑光厚重质感，弹簧部件赋予亮面弹簧钢材质，轴箱端盖的紧固螺栓、定位销等小部件赋予镀锌金属质感，轨道部分匹配钢轨的亮面冷金属材质与轨枕的混凝土哑光材质。场景搭建中将转向架安置于标准轨距的轨道段上，采用暗调背景配合定向打光，突出转向架的整体结构轮廓与部件层次，光线角度调整至可清晰呈现侧架镂空结构、弹簧组排布、轮对与轨面接触关系的位置，通过阴影效果强化结构的立体感。设计过程中重点考量转向架的承载与减震功能逻辑，保证各部件的连接关系符合货运转向架的实际工作原理，整体模型完整呈现了自由式货车转向架的全部核心结构，可用于铁路货运车辆结构展示、原理教学、相关设计参考等场景，结构细节还原度高，装配逻辑清晰，材质表现贴合实物的工业质感。
