轨道车辆用70吨重载货运转向架结构设计

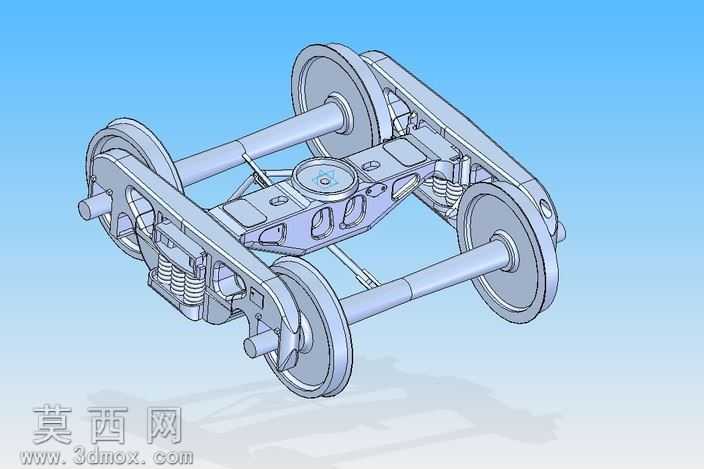

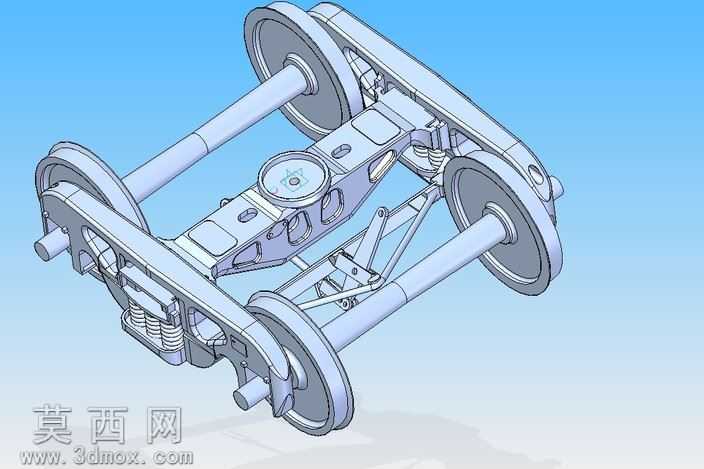

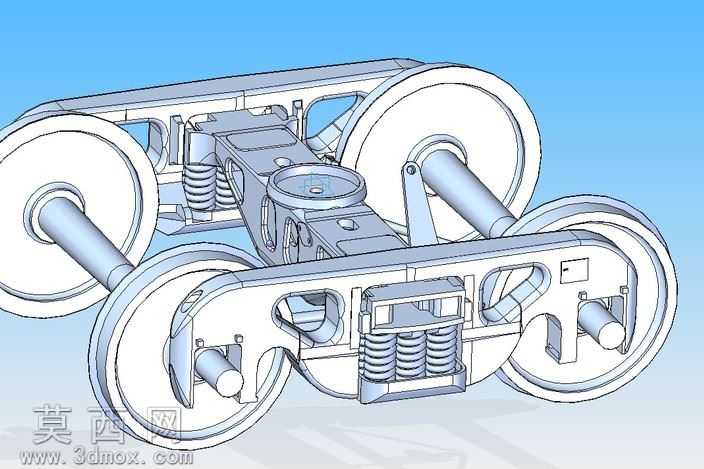

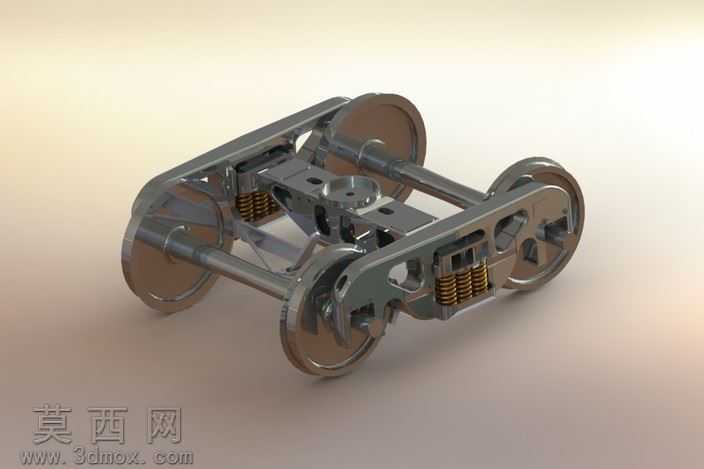

本模型为轨道车辆重载转向架的全参数化三维设计成果，建模阶段采用自底向上的装配设计思路，先对轮对、轴箱、弹簧组、构架、基础制动部件等核心子零件进行独立建模，再按照实际装配约束关系完成总装搭建，所有配合关系严格遵循铁路车辆转向架的实际装配逻辑，保证各部件运动自由度符合真实工况。建模过程中对构架的焊接结构、轴箱的定位槽、弹簧的旋向与节距、轮对的踏面轮廓都做了精细化还原，未对关键受力结构做简化处理，可直观呈现转向架各部件的连接关系与空间排布。渲染阶段采用金属材质为主的材质体系，对铸钢构架赋予哑光金属质感，对轮对踏面做轻微磨损质感处理，对螺旋弹簧赋予高反光弹簧钢材质，对轴箱橡胶垫添加橡胶类哑光漫反射材质，通过不同材质的质感区分清晰呈现各部件的材质属性，同时采用浅蓝色渐变背景突出主体结构，搭配柔和的环境光与定向补光，避免结构阴影遮挡关键装配细节，清晰展示构架的横梁、侧梁焊接结构，以及一系悬挂的弹簧排布、轴箱定位结构、轮对与构架的连接关系。设计层面围绕70吨级重载承载需求，优化了侧梁的截面受力结构，合理布置一系弹簧的安装位置以均衡轴重分配，轮对采用标准重载货车轮型参数，轴箱定位结构兼顾承载稳定性与曲线通过能力，整体结构排布紧凑，在保证承载强度的前提下尽可能降低簧下质量，符合重载货运转向架的设计逻辑。模型完整还原了转向架作为轨道车辆走行核心部件的全部结构特征，各子部件可单独拆解查看，能够清晰展示转向架承载、导向、缓冲的功能实现方式，直观呈现各零部件的装配位置与配合关系。
