独立车轮转向架电车行走驱动结构设计

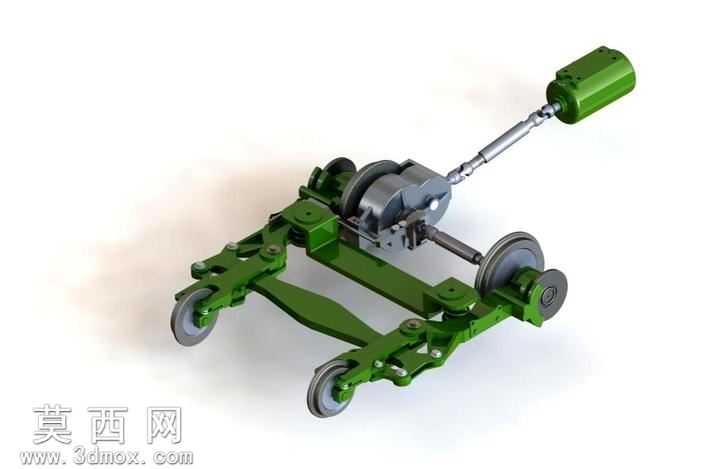

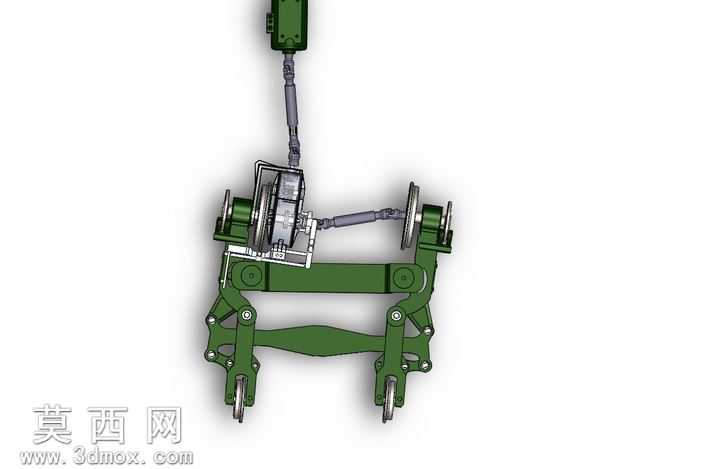

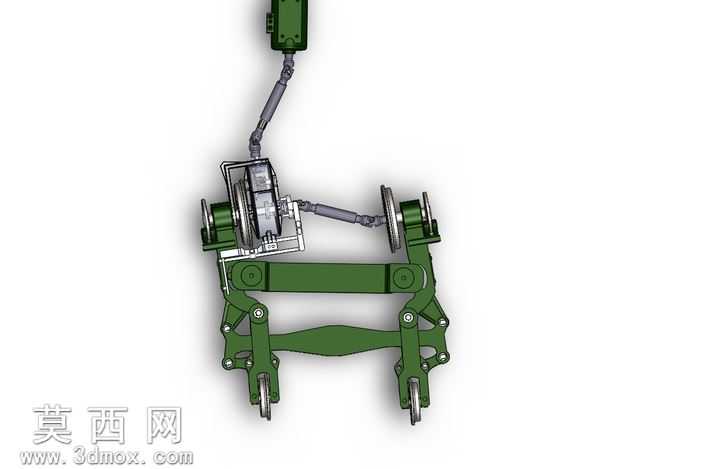

本作品为适配小半径曲线通行的独立车轮转向架电车三维结构模型，采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械结构装配逻辑，对每一个零部件进行独立草绘、特征拉伸与装配约束，确保各部件运动关系符合实际机械传动规则。模型整体以转向架构架为核心承载基体，构架采用绿色金属漆面材质渲染，还原铸钢构件经涂装后的真实质感，表面添加细微的颗粒质感与哑光反射效果，避免渲染效果过于塑料化。驱动单元采用外置驱动电机搭配传动轴的布局，电机外壳做深绿色哑光金属质感处理，传动轴添加镀铬金属的高反射材质，还原金属加工件的表面光泽，清晰展现动力从电机输出到轮组的传递路径。轮组部分采用独立车轮布局，区别于传统同轴轮对结构，每个车轮可独立适配转向角度，车轮材质做橡胶胎面与金属轮毂的分层渲染，胎面添加细微的防滑纹理，轮毂做金属切削后的亮面质感处理。转向架集成微动分开关结构，用于直线与曲线通行状态的切换控制，可适配最小13米半径的曲线通行场景，解决传统转向架在小曲率轨道上通行受限的问题。建模过程中对铰接点、传动配合面均做了公差预留的结构设计，所有转动副添加了同轴约束与行程限位，确保转向动作的活动范围符合实际运行需求，构架上的安装孔、连接螺栓位均按照标准件尺寸建模，可直接导出工程图用于实际加工参考。渲染阶段采用工作室柔光环境，对金属构件添加环境反射贴图，对橡胶部件调整粗糙度参数，让整体模型的材质层次分明，结构细节清晰可辨，完整呈现独立车轮转向架的结构组成与工作原理，可用于轨道交通类课程设计展示、转向架结构原理演示、小半径通行电车方案验证等场景。
