拉力赛车管式防滚安全笼结构设计

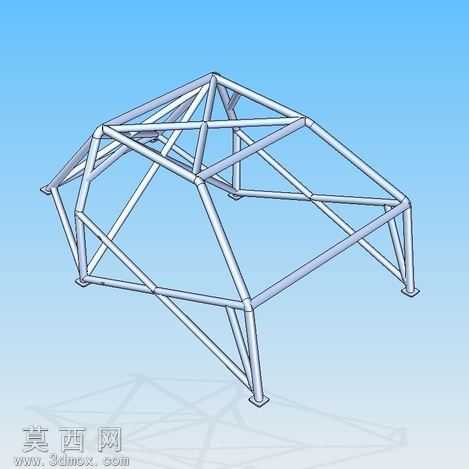

本作品为拉力赛车配套的管式安全笼三维结构设计，采用三维建模软件完成全参数化搭建，整体以高强度钢管作为核心承载构件，通过空间桁架结构形式完成整体布局设计。建模过程中严格遵循赛车赛事安全规范，对笼体的整体轮廓、杆件连接节点、安装固定点位进行精准定位，所有管件的弯折弧度、对接角度均经过反复校核，确保结构既能够适配对应车型的座舱内部空间，又能在车辆发生翻滚、碰撞时最大化分散冲击载荷，为驾乘人员提供可靠的生存空间。模型搭建过程中，对每一根钢管的规格参数、连接位置的焊接节点都做了精细化处理，没有出现结构干涉、杆件错位的问题，整体空间桁架的受力路径经过优化，主受力杆件沿冲击传递方向连续布置，辅助支撑杆件形成多组三角形稳定结构，大幅提升整体结构的抗扭、抗冲击性能。渲染阶段采用金属哑光钢材材质，还原真实钢管构件的表面质感，搭配浅蓝色渐变背景突出结构的空间层次感，通过光影效果清晰展现每一处杆件的连接关系与空间走向。设计思路上，首先明确安全笼的核心功能是碰撞防护与车身刚度强化，在满足赛事安全规则的前提下尽可能优化杆件布局，减少对驾乘人员操作空间的占用，底部固定支座采用带安装孔的法兰式结构，能够与赛车底盘的强化点位牢固连接，保证冲击载荷可以顺畅传递到底盘结构上。整体结构没有冗余设计，每一处杆件都承担对应的受力功能，既保证了结构强度要求，也合理控制了整体重量，符合赛车轻量化的设计需求，可直接用于赛车改装的结构参考、赛事安全校验以及相关教学演示使用。
