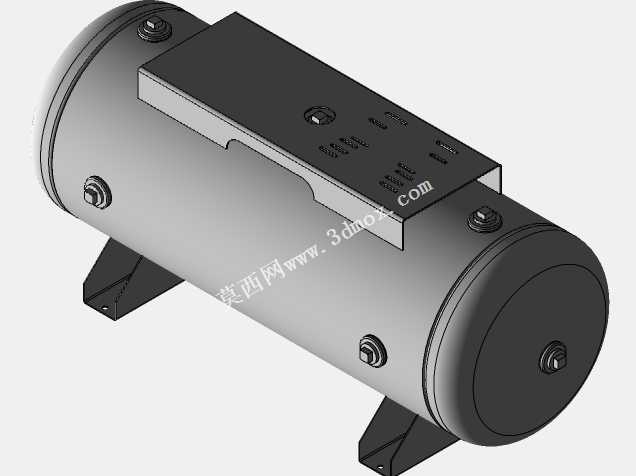

带安装板240加仑钢制卧式ASME压缩空气储罐

在工业气动系统、小型车间供气、移动设备配套气源的场景中，稳定的压缩空气存储单元是保障气压平稳、降低空压机频繁启停损耗的核心部件，这款卧式压缩空气储罐正是针对这类需求设计的承压存储设备。它采用符合ASME规范的钢制罐体结构，卧式布局搭配一体化安装板，既可以固定在固定工位的气源站机架上，也能适配移动作业设备的安装空间，为气动工具、气动执行元件、气压制动系统提供稳定的压缩空气缓存空间，抵消空压机启停带来的气压波动，同时还能初步沉降压缩空气中夹带的液态冷凝水，减少下游气动元件的水汽侵蚀。

从设计思路来看，这款储罐优先考虑了安装适配性与承压可靠性，罐体采用圆柱形卧式结构，相比立式储罐大幅降低了安装后的整体重心，在移动设备搭载、狭小空间卧式安装的场景下，能有效避免设备晃动带来的重心偏移问题，提升安装稳定性。顶部集成的NEMA框架安装板预留了多组安装孔位，可以直接固定配套的电机、小型气泵、过滤调压阀等气源处理元件，无需额外设计转接支架，大幅缩减了气源集成的装配工作量。罐体上共设置9处NPT螺纹接口，可根据实际管路布局灵活选择进气口、出气口、排水口、压力表接口、安全阀接口的安装位置，适配不同走向的管路排布需求，不用额外定制转接接头就能满足多样化的管路连接要求。

在尺寸与安装边界上，这款储罐总长度85英寸，罐体直径30英寸，含安装支脚的整体高度36英寸，240加仑的容积可以满足中小型气动系统的缓存需求，最大承压能力达到200磅每平方英寸，能够覆盖常规工业气动系统的工作压力范围。罐体壁厚达到1/4英寸，钢制基材搭配耐腐蚀外饰面，既可以抵御车间环境中的潮气、轻微腐蚀性介质侵蚀，也能满足承压罐体的强度要求，避免长期承压使用出现变形、渗漏问题。罐体底部的两处L型安装支脚预留了螺栓固定孔，安装时只需在安装基面匹配对应孔位即可完成固定，安装板平面与罐体顶面平行，固定配套元件时能保证安装基准统一，避免元件安装倾斜带来的管路应力问题。储液端预留的接口可直接安装排水阀，日常维护时无需拆解管路就能排出罐底沉积的冷凝水，降低运维难度，耐腐蚀的外部饰面也让它可以适应户外临时作业、潮湿车间等多种复杂安装环境，不用额外做表面防腐处理就能长期稳定使用。
