蜗轮蜗杆传动减速箱体结构设计

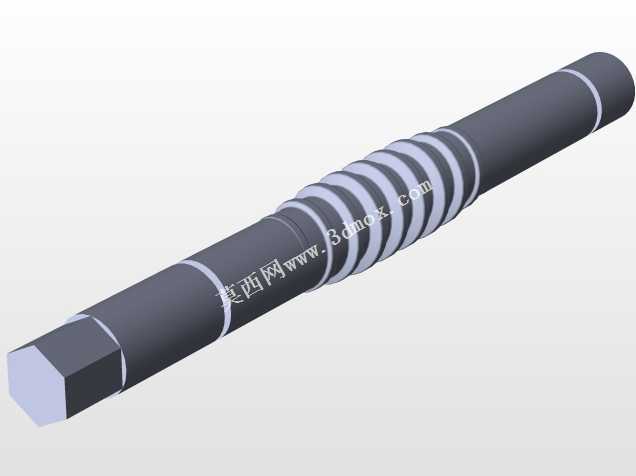

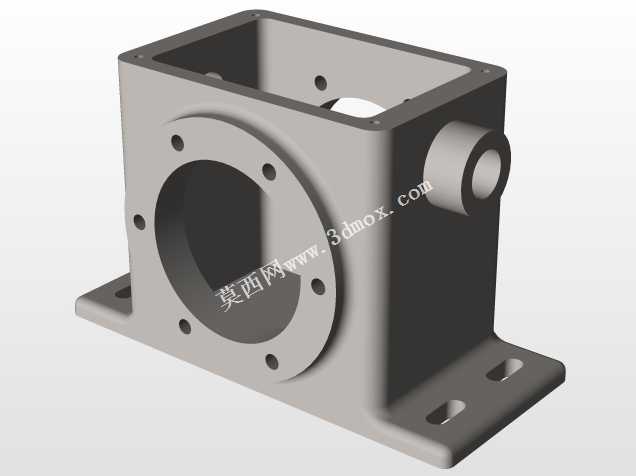

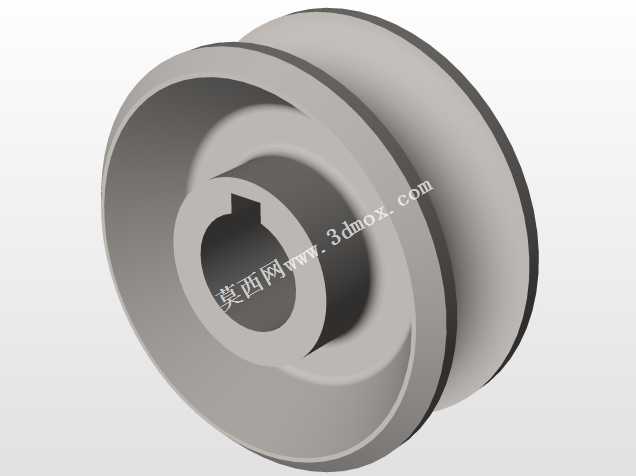

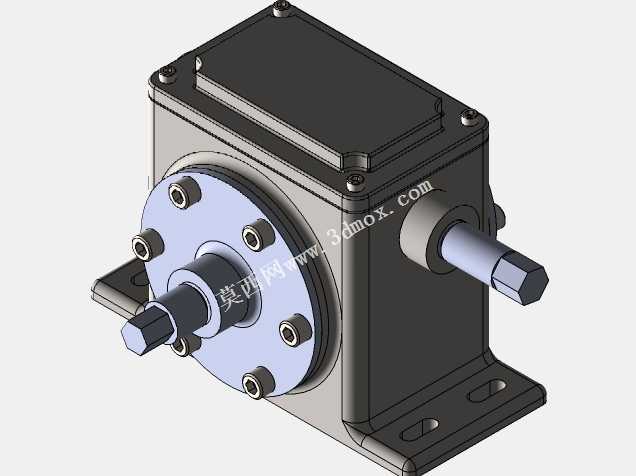

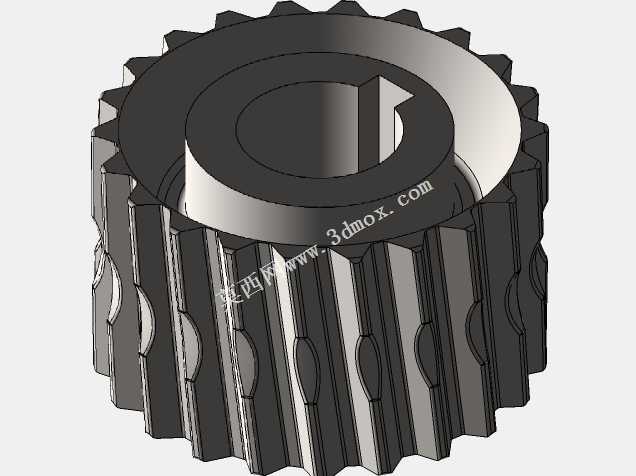

蜗轮箱作为机械传动系统中常见的减速换向部件，广泛应用在需要大传动比、垂直交错轴动力传递的工业场景中，常见于轻工输送设备、小型自动化生产线、食品包装机械、农用辅助机具等对安装空间有紧凑要求、需要低转速大扭矩输出的动力传输环节，能够在输入轴高转速运转的状态下，通过蜗轮蜗杆的啮合传动实现稳定的减速增扭，同时完成两交错轴之间的动力方向转换，适配不同设备的动力布局需求。这款蜗轮箱采用封闭式方形箱体结构，箱体主体为一体式铸造构型，外部设置带安装孔的底脚结构，安装时可通过底脚的长圆孔完成位置微调与固定，适配不同机架的安装孔位偏差，降低现场安装的对位难度。箱体两侧分别伸出输入与输出轴端，轴端采用六角轴头结构，能够与外接传动部件实现可靠的周向固定，避免传动过程中出现轴与连接件打滑的问题。箱体正面的端盖通过多组螺栓均匀紧固，能够保证箱体内部的密封性能，既可以防止内部润滑脂泄漏，也能阻挡外界粉尘、碎屑进入啮合区域，延长蜗轮蜗杆副的使用寿命。设计过程中充分考虑了传动部件的布局合理性，将蜗轮蜗杆的啮合中心距与箱体内部腔体尺寸做了匹配优化，既保证传动件有足够的运转空间，避免运转过程中出现部件干涉，又尽可能压缩箱体的整体外形尺寸，满足紧凑型设备的安装空间要求。箱体顶部设置独立的盖板结构，方便后期对内部传动副进行检查、润滑维护，不需要完全拆解箱体即可完成日常保养操作。轴伸位置的结构设计预留了密封件的安装空间，能够适配标准油封件，保障不同安装姿态下的密封可靠性。整体结构兼顾了传动稳定性、安装便捷性与维护便利性，传动过程中运行平稳、噪音低，适合在中低负载的连续运转工况下使用，能够有效匹配小功率动力源的输出特性，将原动机的高转速转化为工作端需要的低转速大扭矩输出，满足各类中小型设备的动力传输需求。
