DIY帕尔贴温控驱动电路板结构设计

项目分类:通用机械零部件 发布时间:2021-03-29 ID:127134
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计
  • DIY帕尔贴温控驱动电路板结构设计

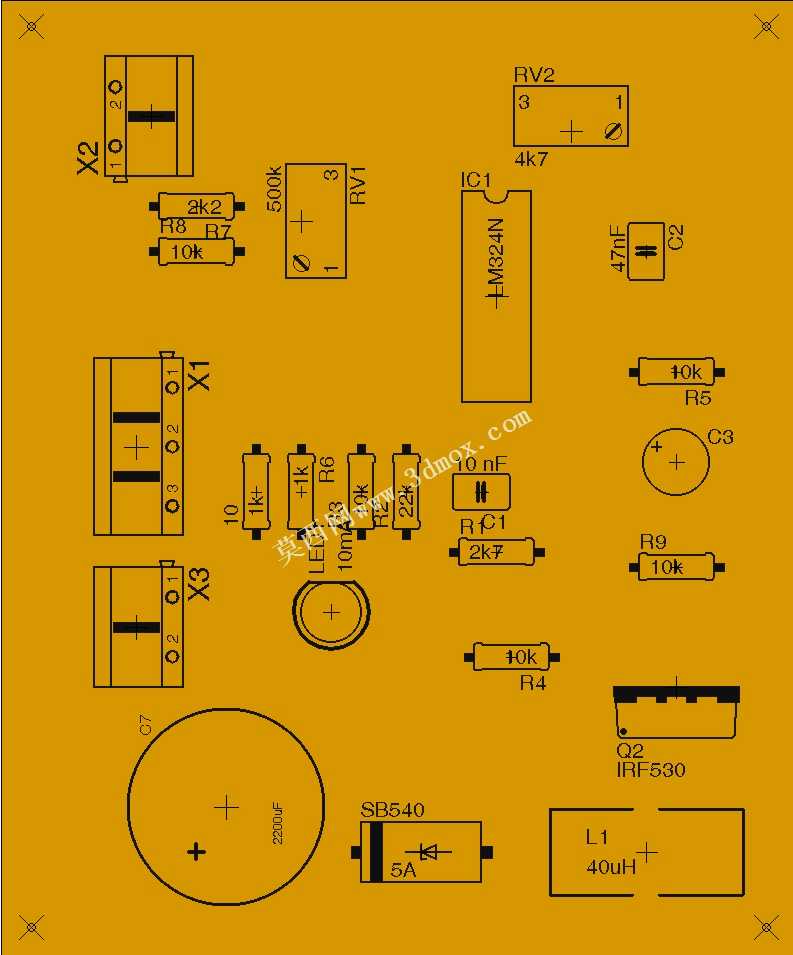

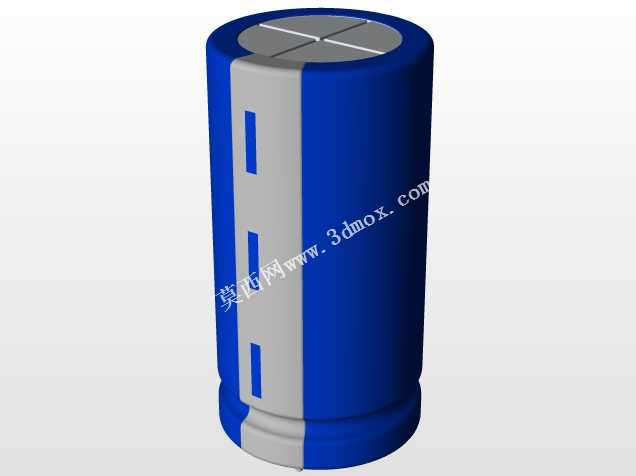

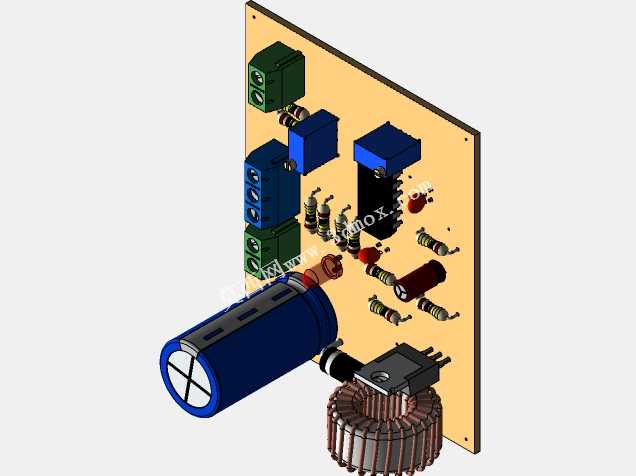

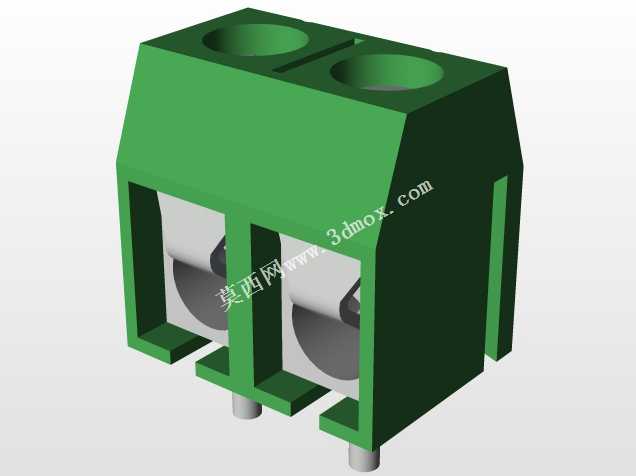

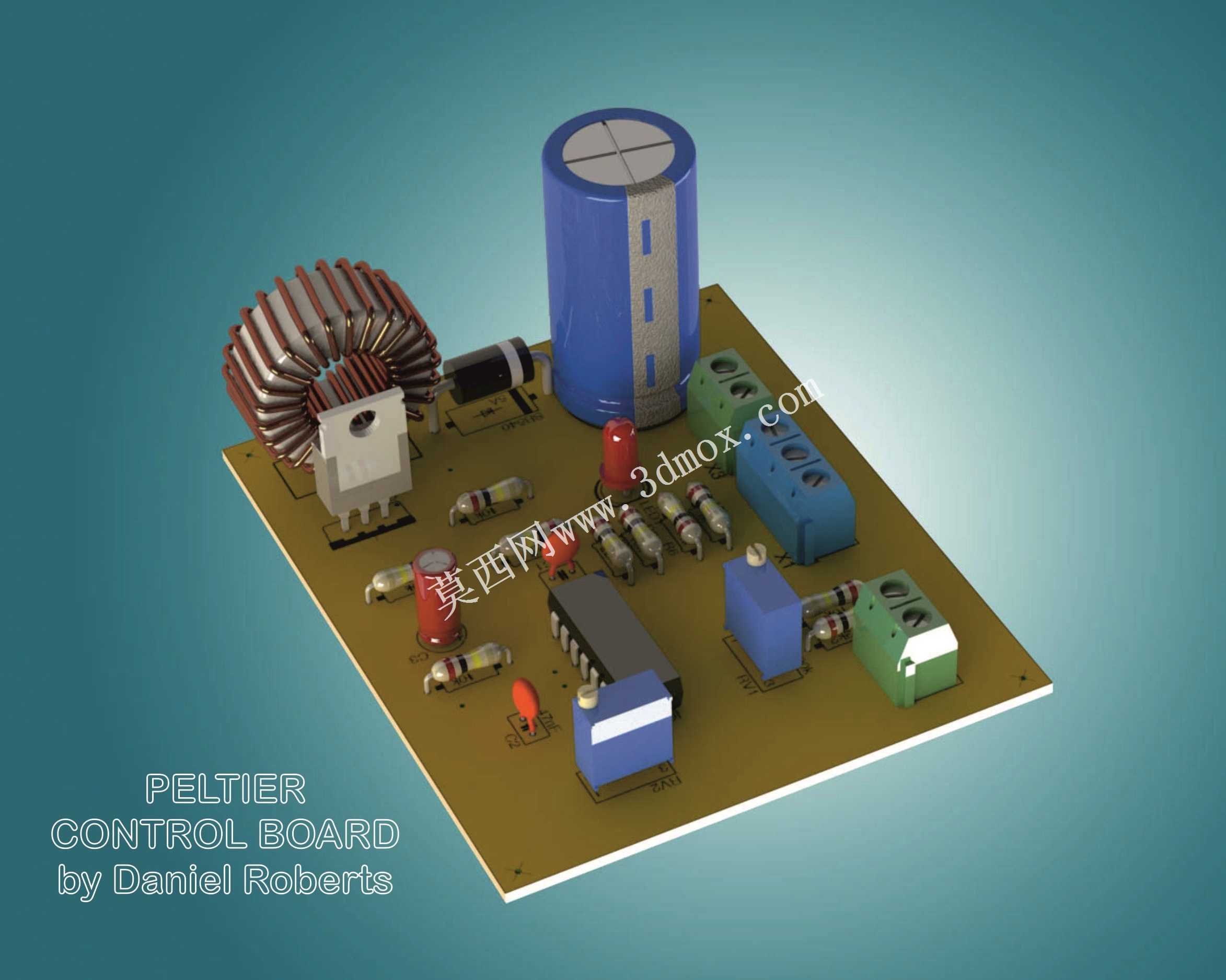

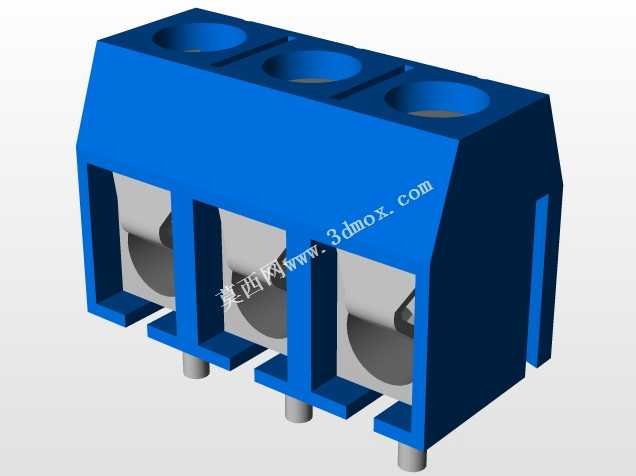

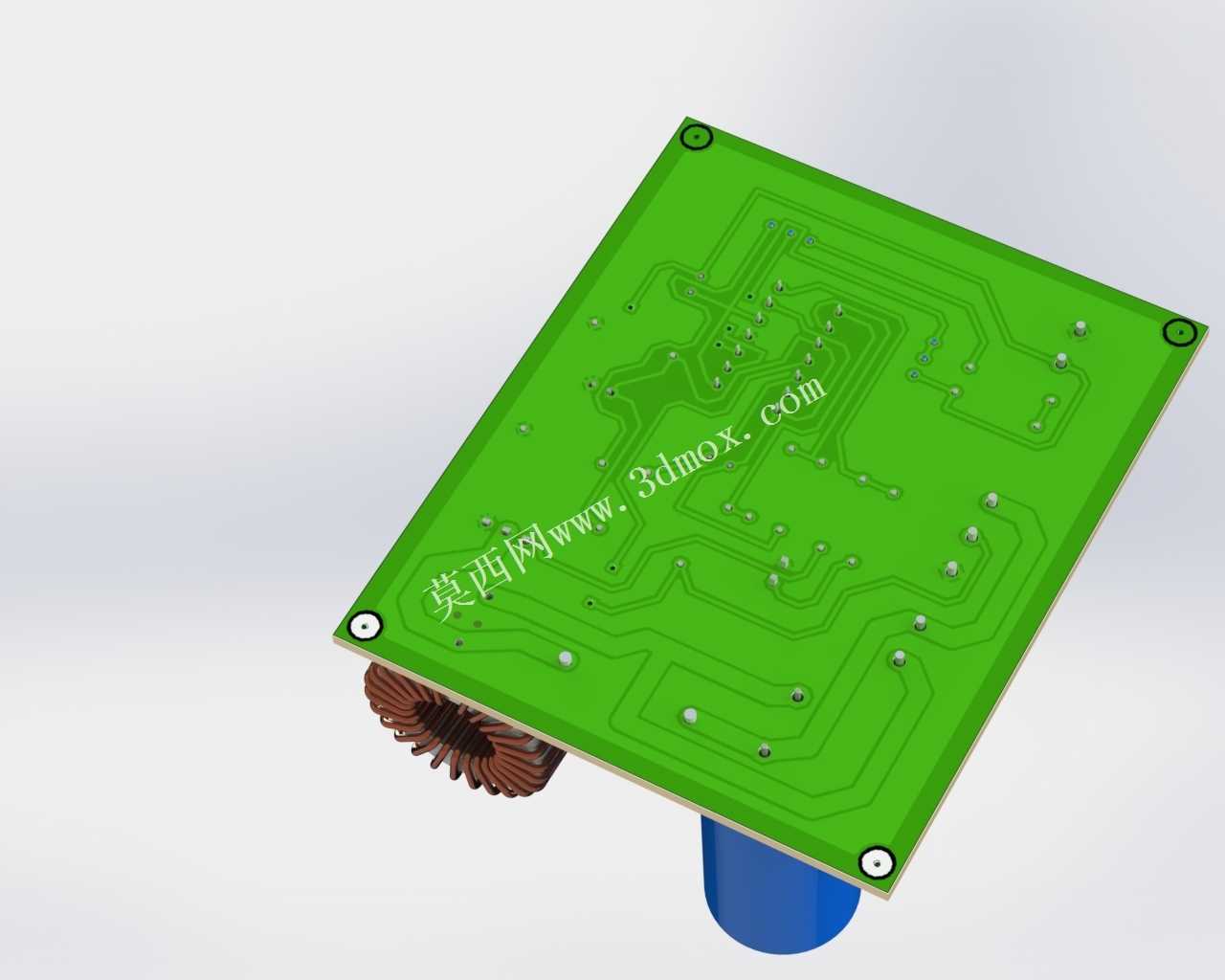

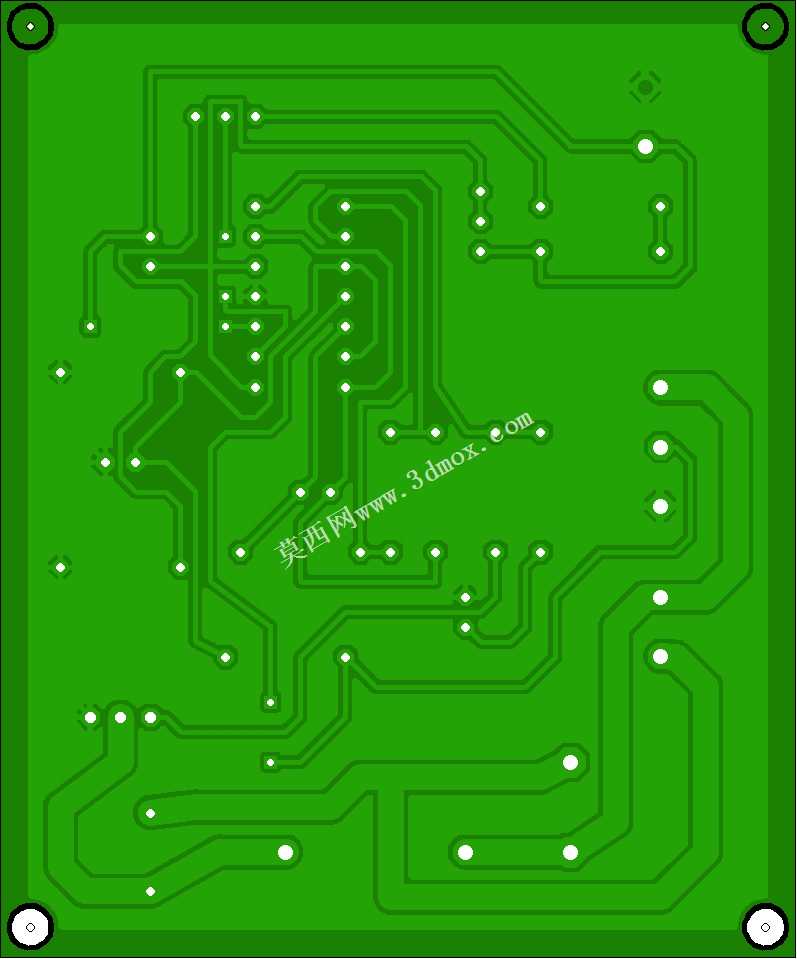

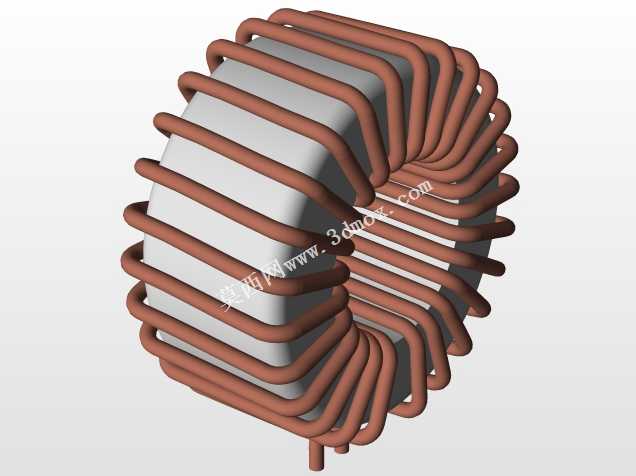

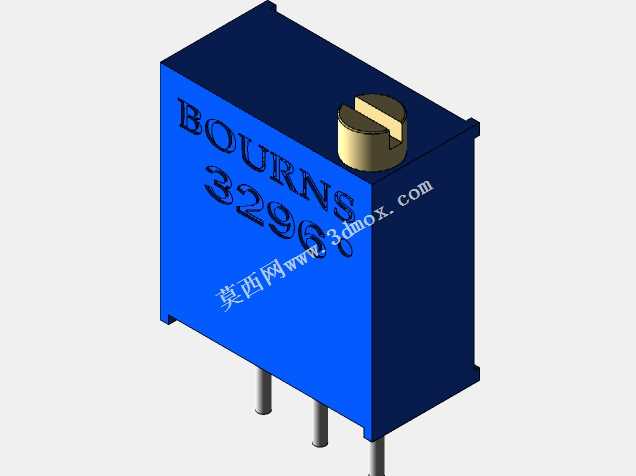

这款帕尔贴控制板主要面向半导体制冷制热场景的小型温控需求,常见应用在小型恒温箱、CPU散热改装、迷你冷藏盒、医疗样本便携保温装置、桌面级温控实验台这类场景中,核心作用是为帕尔贴元件提供稳定的功率输出与温度闭环控制,解决帕尔贴元件直接供电易过流、温控精度差、无法双向切换冷热模式的痛点。从功能特性来看,板载集成了功率电感、大容量滤波电容、功率驱动模块、接线端子与NTC温度检测接口,能够根据外接的10k NTC热敏电阻采集的实时温度数据,动态调整输出到帕尔贴的电流大小与方向,既可以实现制冷模式下的快速降温,也能切换到制热模式完成升温控温,同时板上预留的多组接线端子可以直接对接帕尔贴本体、直流供电电源、温度传感器与外接调节电位器,无需额外转接模块即可完成整套温控系统的接线。设计思路上采用了单面板布局,将大电流通路的功率元件与信号检测通路的小元件做了分区排布,功率电感、大电容、驱动模块这类发热较大的元件布置在板边区域,预留了足够的散热空间,避免热量堆积影响周边测温元件的检测精度;接线端子统一布置在板卡的侧边,方便外部线束的插拔连接,降低组装时的接线难度。板上的元件排布充分考虑了手工焊接的可操作性,元件之间预留了足够的焊盘间距,即使是DIY爱好者手工焊接也不容易出现连锡问题。从安装边界来看,整块PCB采用矩形轮廓,四个角预留了安装固定孔位,可以直接通过铜柱固定在设备外壳内部,安装孔位的间距适配常见的小型设备内腔安装尺寸,板卡整体厚度符合常规PCB的厚度标准,上方最高的元件为立式电解电容,安装时只需要预留对应高度的竖向空间即可完成装配,不会和设备外壳或者其他内部结构产生干涉。板上的功率回路走线做了加宽处理,能够承载帕尔贴工作时的大电流,避免长时间工作时走线过热出现隐患,信号回路走线则尽量远离功率电感等干扰源,保证温度检测信号的稳定性,让温控精度能够满足日常小型温控场景的使用需求。
