打孔通风盘式制动卡钳总成三维设计

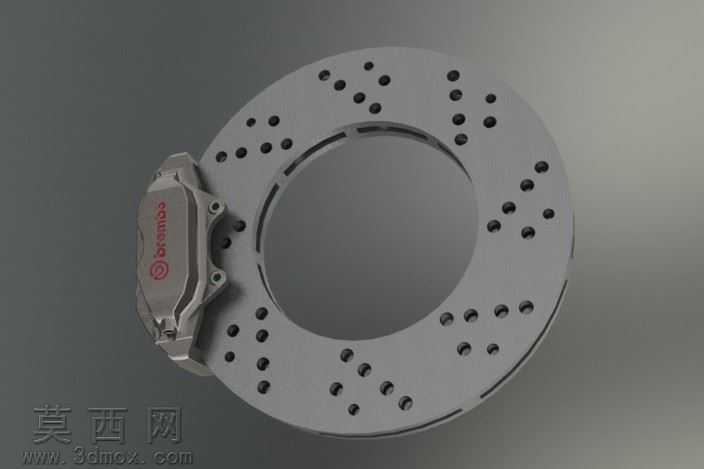

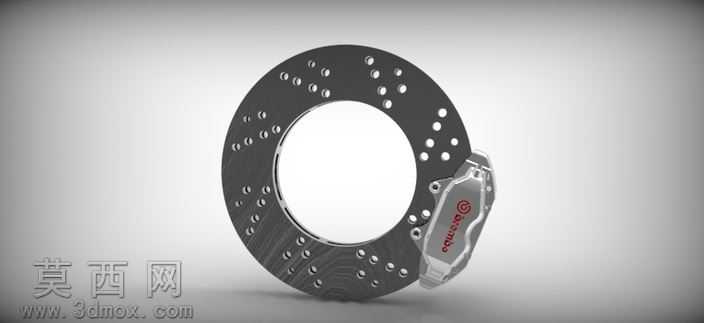

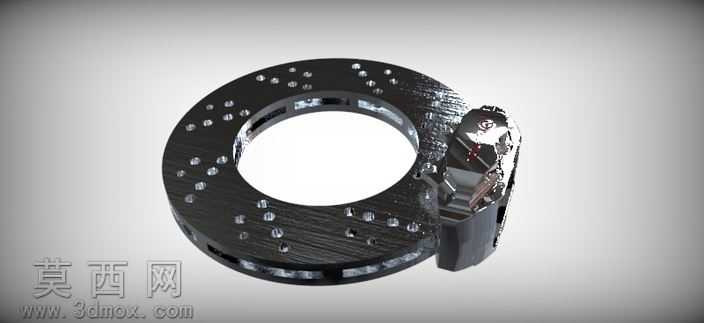

本作品为汽车盘式制动系统的三维建模设计成果，建模阶段围绕制动盘与制动卡钳两大核心部件展开精细化构建。首先针对制动盘主体，采用参数化草图绘制基准轮廓，通过旋转凸台命令生成盘体基础形态，再通过线性阵列与圆周阵列结合的方式，精准排布盘面上的通风散热孔与减重孔，所有孔位的孔径、孔距、排布角度均参考量产高性能制动盘的真实参数设定，确保孔位既满足散热通风的气流导向需求，又能在保证结构强度的前提下降低盘体转动惯量。建模过程中对制动盘的摩擦工作面做了平面度约束，预留了合理的表面纹理凹凸结构，还原真实制动盘的摩擦面微观特征。针对制动卡钳部分，采用多实体建模方式拆分卡钳本体、活塞腔、制动衬片、安装支架、放气螺钉、标识铭牌等独立子零件，卡钳本体通过放样凸台命令构建出符合流体力学与安装空间的异形轮廓，对活塞与缸体的配合面做了同轴度与间隙配合的参数设定，制动衬片部分单独构建摩擦材料层与钢背结构，还原衬片的消音片、倒角等细节结构。材质与渲染阶段，为制动盘赋予高碳铸铁材质，调整材质的粗糙度、金属度参数，还原铸铁盘经使用后的细微氧化质感与摩擦痕迹，散热孔内壁做轻微的阴影加深处理突出孔深结构；制动卡钳本体赋予阳极氧化铝合金材质，表面添加细腻的金属磨砂质感，卡钳侧面的品牌标识采用贴图映射方式贴合曲面，还原标识的印刷质感，制动衬片的摩擦材料部分赋予半金属摩擦材质，调整漫反射颜色为深灰带细微颗粒质感，钢背部分赋予镀锌钢材材质。渲染阶段采用三点布光方案，主光源从侧上方打亮制动盘与卡钳的主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒部件边缘轮廓提升立体感，地面添加微弱的反射效果模拟工业展示台的质感，最终渲染图清晰展现制动总成的装配关系与细节特征。结构设计上，还原了浮动式制动卡钳的滑动导向结构，制动盘与卡钳的安装间隙参考实车设定值，所有装配配合关系符合真实制动系统的运动逻辑，可用于制动系统结构教学、装配演示、改装方案展示等场景，建模过程中所有特征均保留参数化历史记录，可根据不同车型的制动需求调整盘径、孔数、卡钳活塞数量等核心参数，具备较高的可编辑性与复用价值。
