双十字节可伸缩万向传动轴结构设计

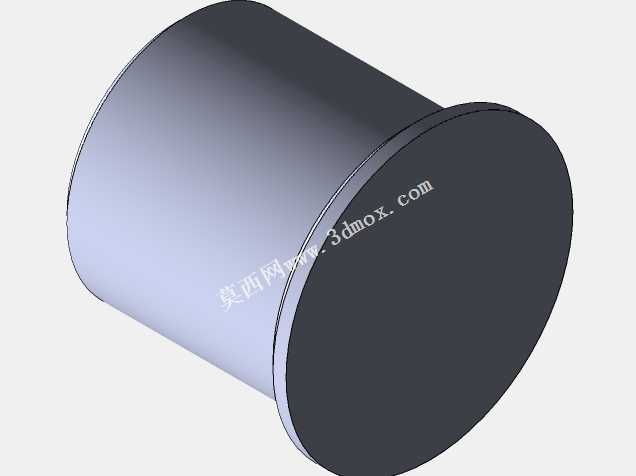

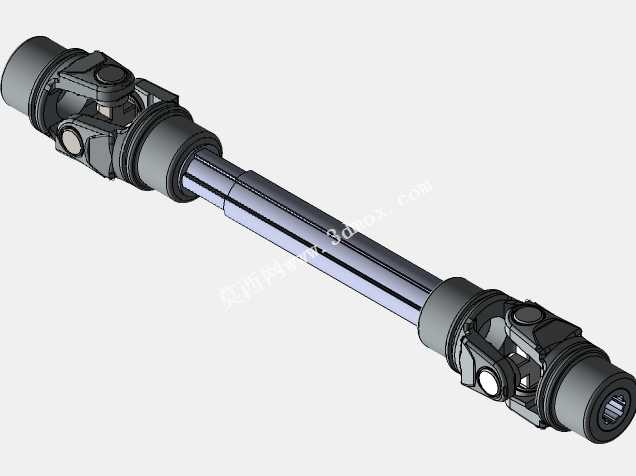

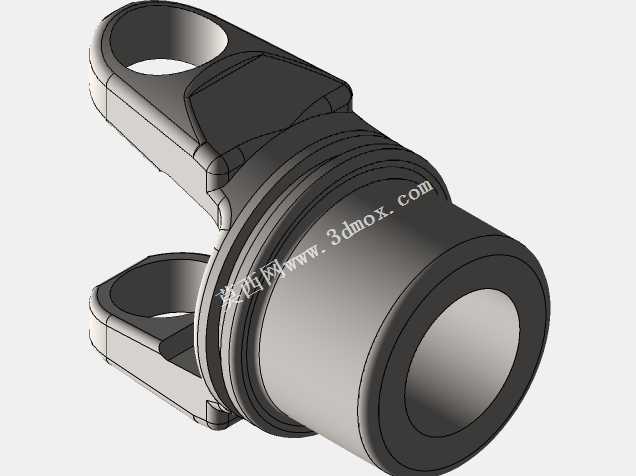

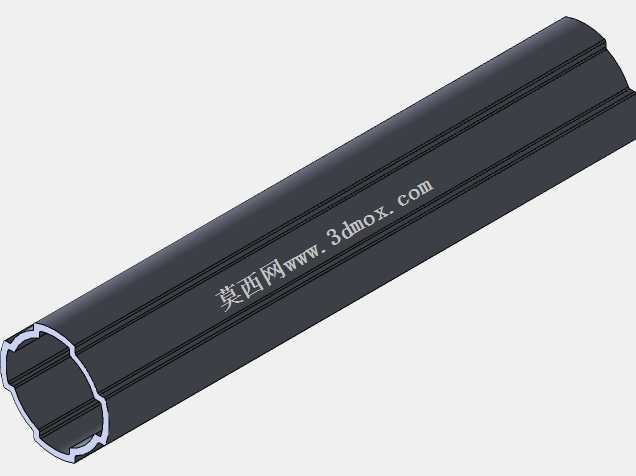

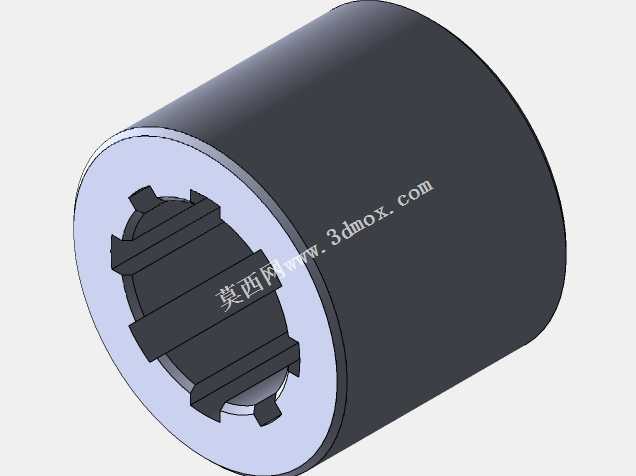

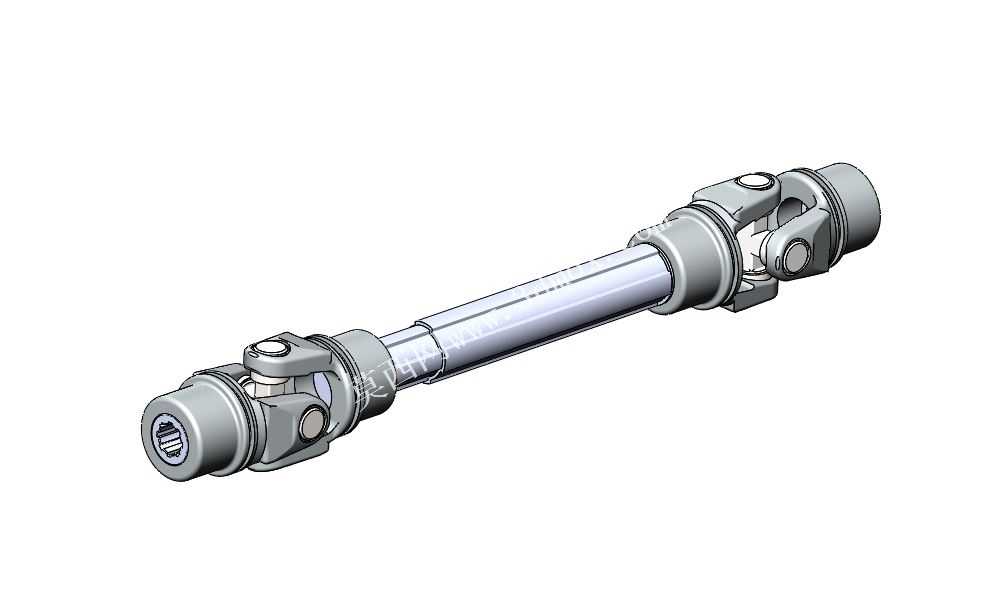

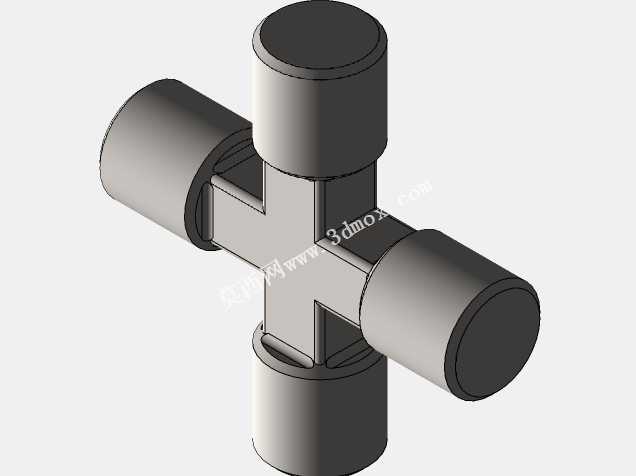

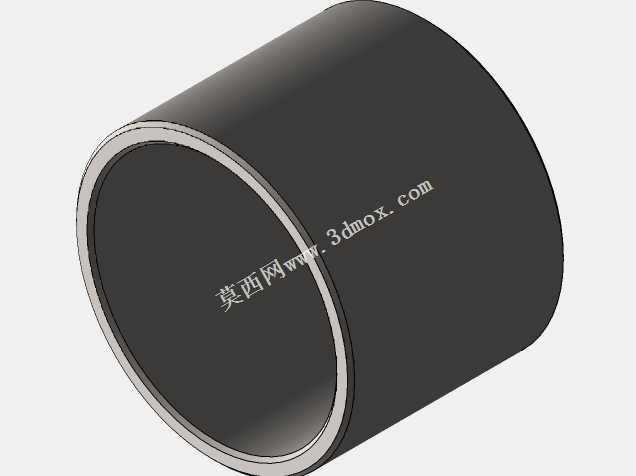

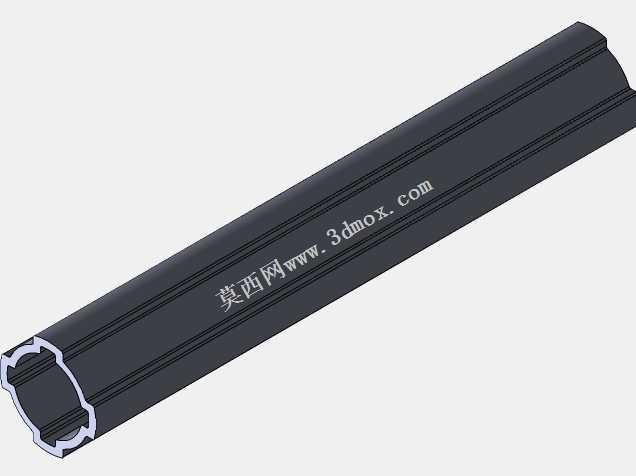

万向传动轴是机械传动系统中承担变角度扭矩传递的核心部件，广泛应用在存在轴线偏移、工作中存在相对位移的传动场景中，比如车辆底盘的动力传输、工业机床的进给传动、农业机械的动力输出、工程机械的作业机构传动等场景，能够在两轴轴线不共线、存在夹角偏差或是工作过程中轴间距发生动态变化的情况下，稳定持续地传递旋转扭矩，避免刚性连接带来的卡滞、应力集中甚至部件断裂问题。这款双十字节结构的万向轴，两端采用标准十字轴万向节结构，十字轴配合耐磨轴套实现多方向的角度偏转，单节万向节可实现最大35度范围内的角度补偿，两端的连接端采用内花键配合锁紧结构，能够和配套的输出、输入轴实现可靠周向固定，防止传动过程中出现打滑松脱。中间段采用花键伸缩结构，可在一定范围内自适应调整轴的总长度，补偿传动过程中两端部件的轴向窜动与安装时的轴向尺寸误差，无需额外调整安装基座位置就能适配一定区间内的轴间距需求，大幅降低现场安装调试的难度。设计过程中充分考虑了传动的等速性需求，两端万向节采用相位对齐的布置方式，配合中间轴的等速设计，能够在合理夹角范围内尽可能降低单万向节带来的转速波动，减少传动过程中的振动与冲击，提升整套传动系统的运行平稳性。整体外形采用圆柱式流线结构，中间轴段做了等强度设计，在保证抗扭截面系数满足额定扭矩传递需求的前提下，尽可能降低自身重量，减少旋转过程中的转动惯量，让传动响应更灵敏。安装边界上，两端连接法兰的端面到十字节中心的距离做了标准化设计，可直接替换同规格的传统万向传动轴，无需对原有设备的安装位做改造，伸缩段的滑动阻力经过优化，在轴向移动时不会出现卡滞，同时配合密封结构阻挡外界粉尘、水汽进入花键配合面，延长部件的维护周期与使用寿命。在实际使用中，这类万向轴可适配中低速大扭矩的传动工况，能够承受一定的冲击载荷，十字轴的润滑通道设计可方便日常加注润滑脂，减少配合面的磨损，长期运行也能保持稳定的传动精度，不会因为长期偏转传动出现间隙过大的问题。
