遥控车辆伺服系统用双叶插头结构设计

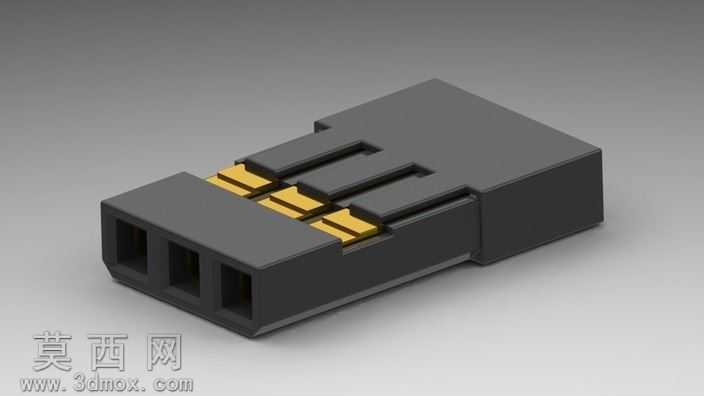

本模型为遥控模型车辆伺服系统与电子调速器配套使用的专用接插插头，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据接插件实际使用的尺寸规范，绘制插头主体绝缘基座的截面轮廓，通过拉伸特征生成黑色绝缘壳体的基础外形，再对壳体前端的三个插孔腔体进行切除拉伸操作，精准预留公端插针对接的容纳空间，同时在壳体上部加工出三道平行的定位卡槽，用于固定内置的导电接触片。建模过程中对接触片采用钣金特征建模，还原镀金接触片的弯折形态与装配定位结构，确保每片接触片的引脚位置与卡槽完全匹配，可实现虚拟装配下的无干涉配合。材质设置阶段，为绝缘基座赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟注塑成型的哑光表面质感，为接触片赋予抛光黄铜镀金材质，添加轻微的金属反射与细微的表面磨砂效果，还原真实接插件接触片的金属光泽与使用质感。渲染阶段采用影棚级柔光布光，主光源从侧上方45度角投射，勾勒出插头壳体的棱边结构与接触片的金属轮廓，辅光源从另一侧补光消除暗部死黑，添加微弱的环境遮蔽效果强化结构的立体感，背景采用浅灰色渐变背景突出产品主体。结构设计上充分考虑接插件的使用需求，绝缘壳体外侧设置防滑拔插结构，插孔内部设计限位卡扣结构，可在插合后锁定公端插针避免松脱，三道平行接触片的间距严格遵循遥控模型领域通用的伺服接插件标准，可兼容主流遥控车辆的伺服器、电调设备的连接需求，整体模型还原了接插件从外部壳体到内部接触片的完整结构，所有配合间隙均按照实际注塑零件与钣金冲压零件的公差要求设置，可用于接插件结构验证、装配教学以及遥控模型相关的产品展示场景。
