小型桌面数控蚀刻装置机械结构设计

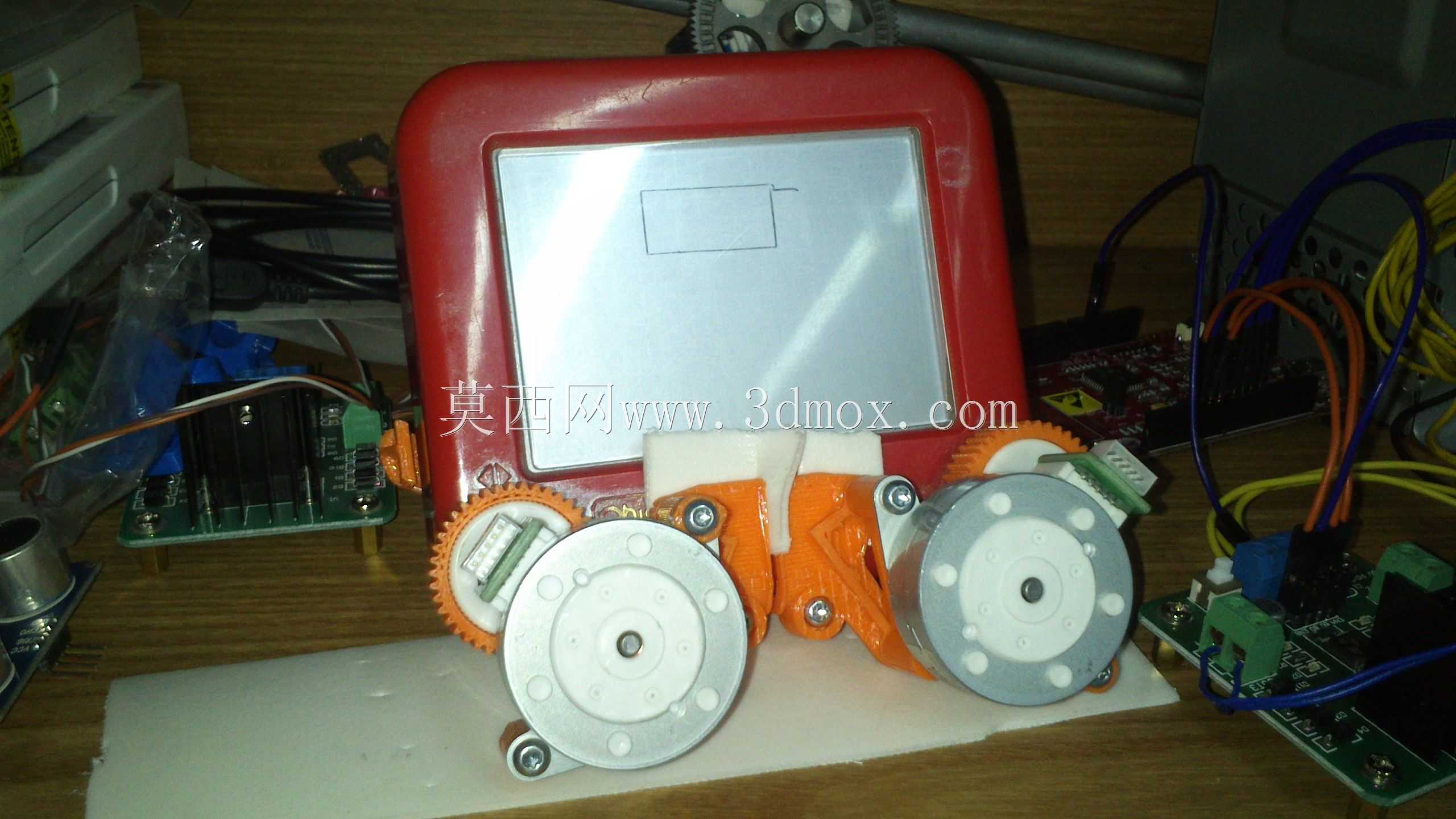

这套小型桌面蚀刻装置的结构设计，核心围绕小尺寸工件的平面蚀刻加工场景搭建，适配电子打样、小型铭牌制作、薄型板材表面图案刻制这类小批量、高精度的加工需求，相比大型工业蚀刻设备，它的占地空间极小，能够直接放置在常规工作台面上使用，不需要额外的大型安装基座，适合工作室、个人创客空间以及小型加工坊的日常作业需求。整套装置的执行端采用双步进电机对称布局的传动方案，两个回收再利用的步进电机通过齿轮组传递动力，橙色的3D打印传动支架直接将电机、传动齿轮、执行端安装位整合为一体，省去了额外的拼接装配工序，同时支架上预留的螺丝安装孔位严格匹配步进电机的标准安装孔距，保证传动过程中齿轮啮合间隙控制在合理范围，避免运行过程中出现回程误差影响蚀刻精度。前端的蚀刻执行模块预留了标准安装接口，可以根据加工需求更换不同类型的蚀刻刀头或者标记头，适配不同材质的加工表面，从纸质草图标记到薄塑料、软金属表面的浅蚀刻作业都能覆盖。装置的控制端采用红色外壳的触控显示屏作为人机交互界面，屏幕安装位采用嵌入式设计，外壳边缘做了圆角处理，避免操作过程中剐蹭操作人员，屏幕下方的白色垫块用于承托待加工工件，垫块的平面度经过校准，保证工件放置后与蚀刻执行端的平行度误差控制在加工允许范围内。整套装置的电路部分采用分模块布局，驱动板、接线端子分别布置在装置主体的两侧，通过不同颜色的导线区分电源、信号线路，既方便后期排查线路故障，也避免线路杂乱干扰传动部件的运行。从安装边界来看，整套装置的横向宽度不超过400mm，纵向深度不超过300mm，整体高度控制在250mm以内，工作台面只需要预留0.2平方米左右的平整空间即可完成安装固定，不需要额外的地脚螺栓固定，依靠装置自身的重量就能保证运行过程中的稳定性。设计过程中优先采用回收的步进电机、电子元件以及3D打印的结构件，在保证结构强度和加工精度的前提下，尽可能压缩整体制造成本，同时模块化的设计思路让各个部件都可以单独拆卸更换，后期维护时不需要拆解整个装置，只需要针对故障模块进行替换即可，大幅降低了后期的使用维护成本。传动齿轮采用小模数设计，传动过程平稳噪音小，配合步进电机的细分驱动，可以实现0.1mm级别的进给精度，完全满足小型蚀刻作业的精度要求。
