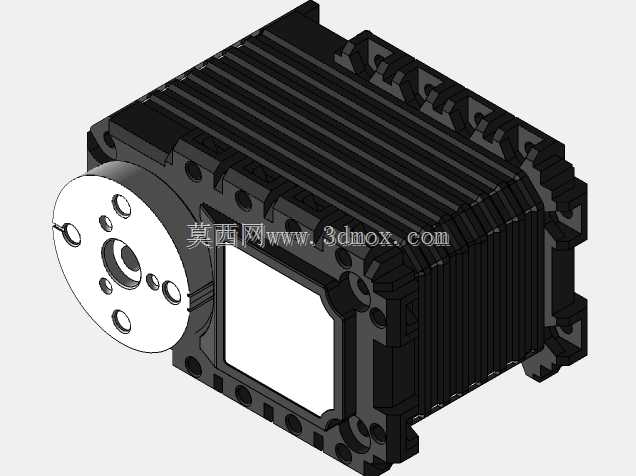

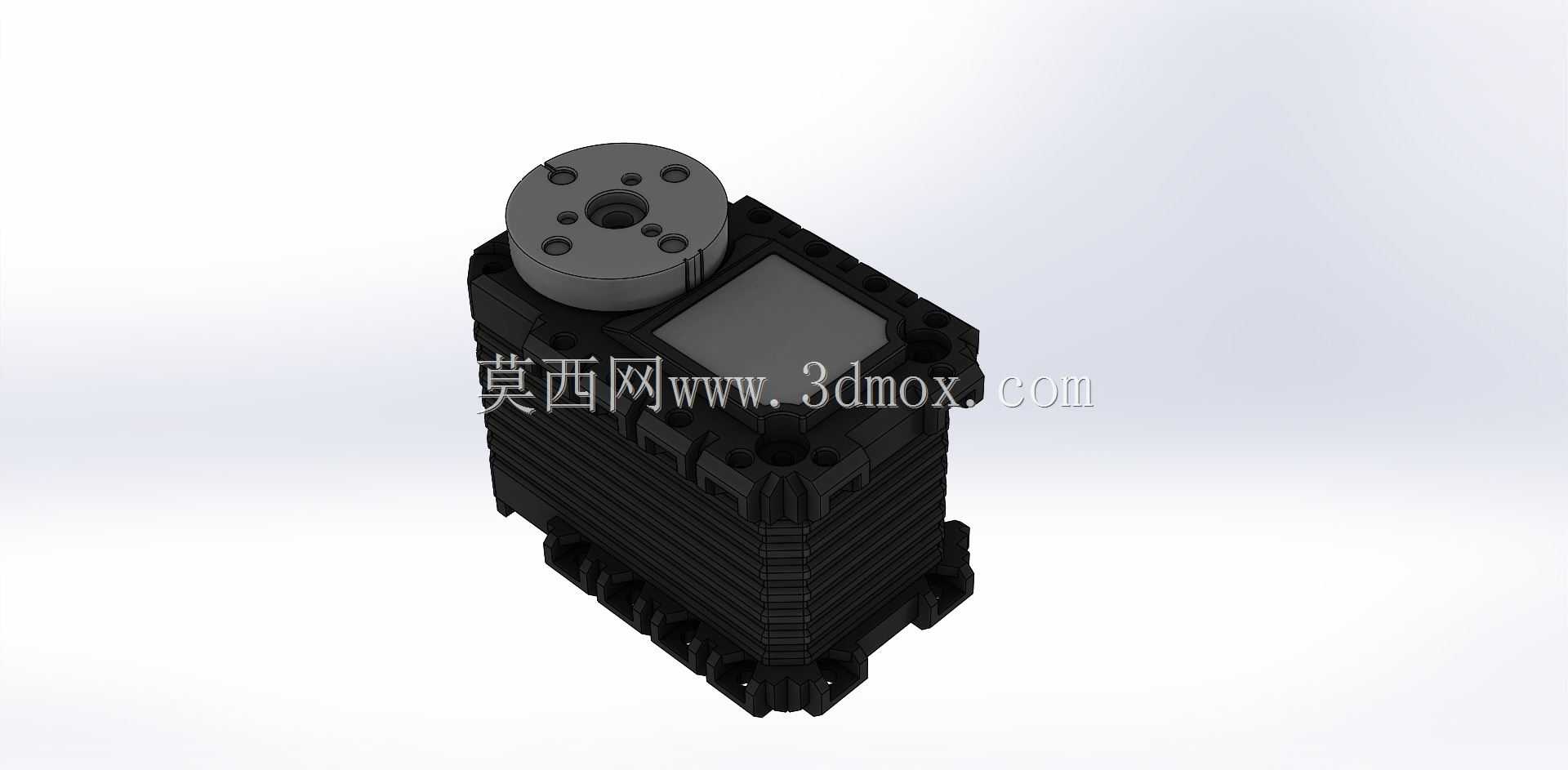

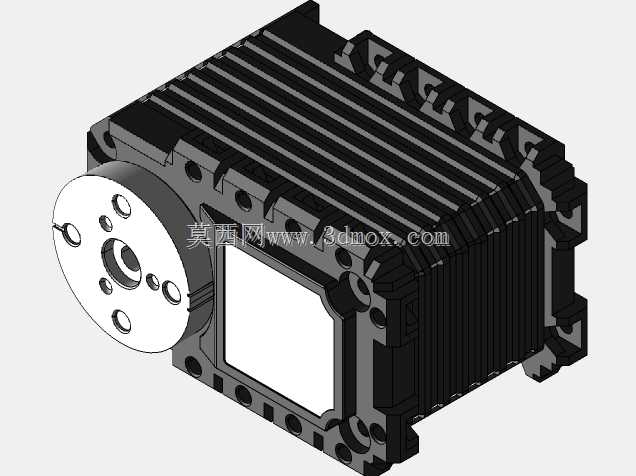

XYZ智能伺服A1-16执行组件结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288337
  • XYZ智能伺服A1-16执行组件结构设计
  • XYZ智能伺服A1-16执行组件结构设计
  • XYZ智能伺服A1-16执行组件结构设计

在桌面级协作机械臂、小型多轴运动平台、教育类机器人实训台这类对执行端体积、控制精度有明确要求的场景里,这类集成式伺服执行组件的应用占比正在逐年提升。不同于传统分体式的伺服电机加外置驱动器加谐波减速器的堆叠方案,这款A1-16规格的智能伺服将驱动电路、位置反馈单元、减速传动结构、输出连接法兰全部整合在单块模组内部,大幅压缩了安装占用空间,也减少了外部布线的复杂度。从结构设计逻辑来看,模组主体采用叠层式的壳体布局,侧面预留的散热鳍片结构可以在持续带载运行时将驱动板产生的热量快速导出,避免长时间工作出现的温漂影响位置控制精度。顶部的输出法兰做了标准化的安装孔位设计,孔位间距、定位止口尺寸匹配主流小型机械臂关节的连接标准,不需要额外做转接板就可以直接和臂段结构锁紧固定,输出端的中心通孔可以走气路或者信号线,适配末端夹爪、视觉传感器这类需要走线的执行配件。安装边界方面,模组整体为方正柱体结构,四个角预留的沉头安装孔支持侧装、正装两种固定方式,在做关节布局时不需要额外预留过大的避让空间,相邻臂段的转动包络可以做的更紧凑,能有效提升机械臂的有效工作半径占比。实际使用中,这类集成伺服支持总线式控制,只需要串接电源线和通讯线就可以完成多关节的组网,相比传统脉冲控制的伺服方案,柜内的布线量能减少六成以上,也降低了接线故障的排查难度。需要注意的是,原始厂商提供的结构数模存在部分配合面的尺寸偏差,在做整机结构适配时,需要重点核对输出法兰的止口公差、安装孔的位置度、壳体的外形干涉边界,避免加工后出现装配错位的问题。在做动态性能校核时,要结合模组的额定输出扭矩、最高转速参数,匹配对应臂段的负载重量和运动速度,避免长时间过载运行导致内部减速齿轮的磨损加剧。这类伺服模组的应用,能让小型机器人的结构设计流程大幅简化,设计人员不需要单独做电机、减速器、驱动器的选型匹配,只需要根据负载和安装尺寸选定对应规格的模组,就可以快速完成关节部分的结构搭建,缩短整机的研发周期。
