十吨级管道装卸专用平衡吊梁结构

　　在长尺寸管材、预制管段的堆场转运、厂区吊装、施工现场装卸作业场景里，这类额定载荷十吨的平衡吊梁是解决常规单吊点吊装易出现的管材弯折、吊索夹角过大、载荷分布不均问题的核心工装。不同于普通起重吊具直接通过吊索连接吊钩与被吊物的形式，该吊梁作为中间传力构件，能够将上部起重机吊钩的集中载荷，通过梁体的刚性结构分散到下部多个吊点位置，适配6到12米长度的常规工程管道、预制钢构件的吊装需求，避免吊索对管道外壁产生过大的径向挤压力，尤其适合薄壁钢管、防腐涂层管道、PE复合管这类对外压敏感的管材装卸作业，能大幅降低吊装过程中管材变形、涂层破损的概率。

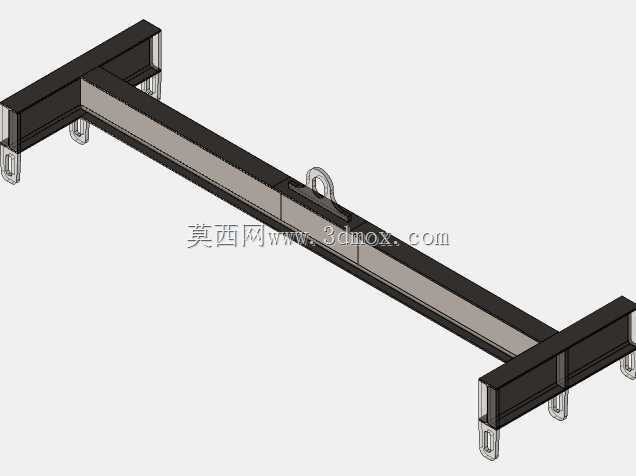

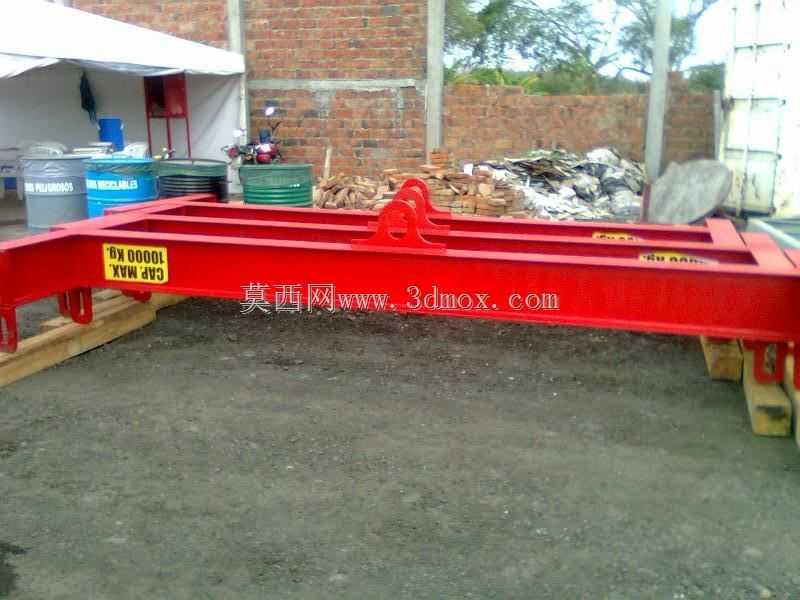

　　从结构设计逻辑来看，该吊梁采用双主梁平行布置的箱型梁结构，相比单根工字梁的设计，双梁结构的抗扭性能提升40%以上，能够抵消多吊点作业时产生的偏载力矩，即使下部吊点的载荷存在15%以内的偏差，梁体也不会出现侧向扭转失稳的问题。梁体上部居中设置的主吊耳采用加厚钢板切割成型，吊耳孔位置做了镗孔加工，与起重机吊钩的连接接触面做了圆弧过渡处理，避免应力集中导致的吊耳开裂，吊耳与主梁的连接位置采用全熔透坡口焊接，焊后做了磁粉探伤检测，确保焊缝强度能够达到额定载荷的2.5倍安全系数要求。梁体下部沿长度方向等间距设置了四组可调节吊点，每个吊点都预留了卸扣安装孔位，作业人员可以根据被吊管道的长度、重心位置调整吊点间距，当吊装6米短管时可以使用内侧两组吊点，吊装12米长管时使用外侧两组吊点，吊点位置的下方还设置了防滑脱挡板，防止卸扣在作业过程中从吊点孔位滑出。

　　尺寸设计上，该吊梁的总长度控制在4.5米，既能够满足长尺寸管道的吊点间距要求，又不会因为梁体过长导致转运、存放时占用过多场地空间，梁体的截面高度为320毫米，经受力校核，在额定十吨载荷作用下，梁体的最大挠度不超过梁长的1/1000，完全满足起重吊具的刚度要求，不会因为梁体下挠导致被吊管道出现中部下垂弯折的问题。梁体的安装边界需要匹配额定起重量不小于16吨的桥式起重机、汽车吊或者履带吊使用，上部主吊耳的开孔直径适配50吨级卸扣，下部吊点开孔适配25吨级卸扣，作业时上部吊索与梁体的夹角需要控制在60度到90度之间，下部吊索与垂直方向的夹角不超过15度，避免吊索产生过大的水平分力对梁体造成额外载荷。

　　实际作业过程中，该吊梁的使用流程也经过了多场景验证：管道堆场装车时，作业人员先将吊梁与起重机吊钩连接固定，再根据待装管道的长度调整下部吊点位置，将柔性吊装带绕过管道底部后与吊点卸扣连接，起吊前先试吊离地面100毫米，检查梁体水平度、吊索受力均匀性，确认无异常后再完成起升、转运、落位动作。相比传统的直接用两根吊索兜吊管道的方式，使用该吊梁作业时，管道的吊装变形量能够降低70%以上，同时不需要作业人员反复调整吊索位置找重心，单趟吊装的作业时间能够缩短30%左右，尤其适合大批量管道的装卸转运作业。梁体表面采用重型防腐涂装，能够适应露天堆场、多雨施工现场的恶劣作业环境，涂装层厚度不小于200微米，能够抵御日常作业中的磕碰、雨水锈蚀，延长吊具的使用寿命。梁体两端还设置了专用的存放支脚，闲置存放时可以通过支脚将梁体垫离地面，避免梁体底面直接接触地面出现锈蚀，同时支脚的位置经过重心校核，存放时梁体能够保持水平稳定，不会出现侧翻倾倒的问题。
