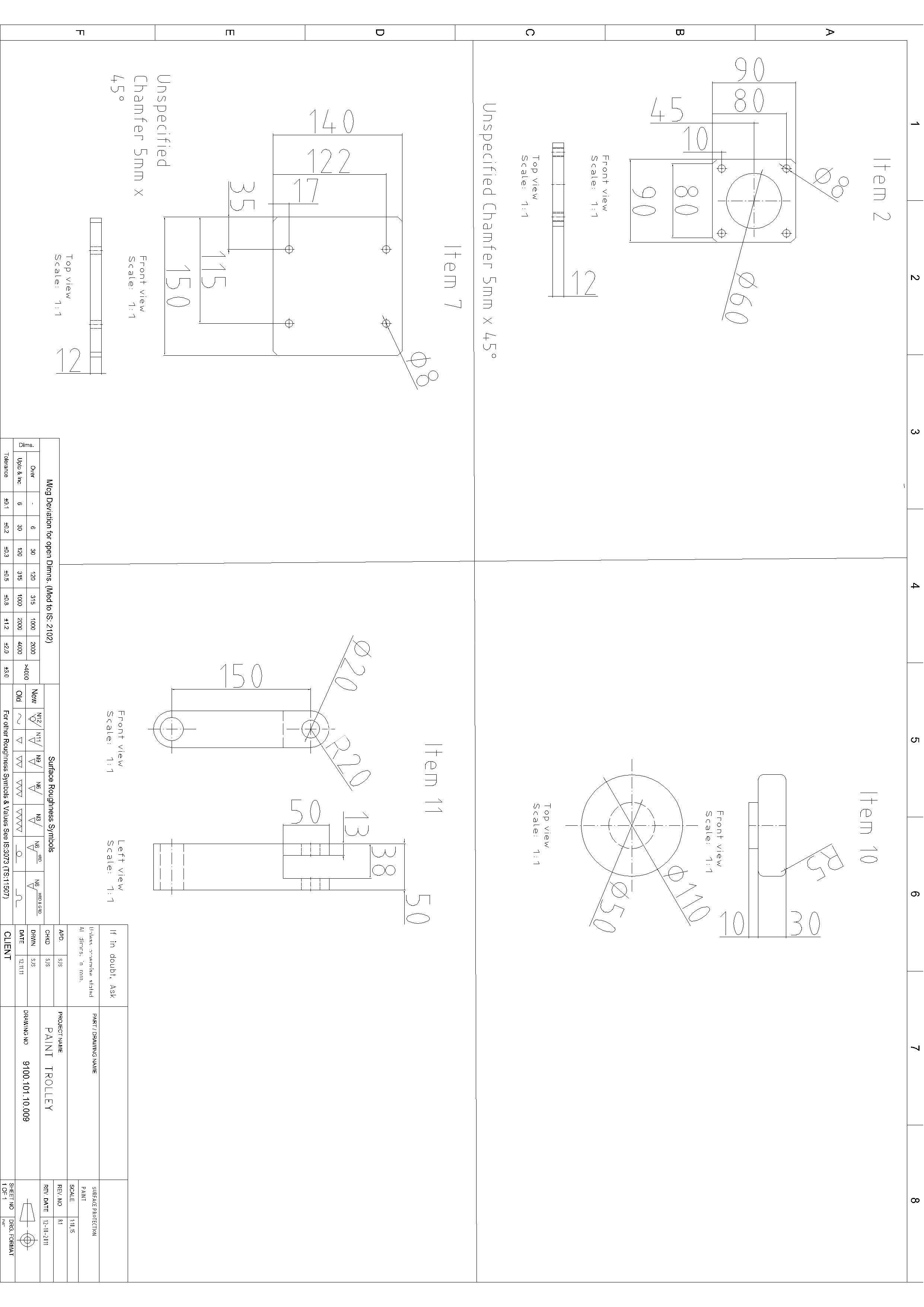

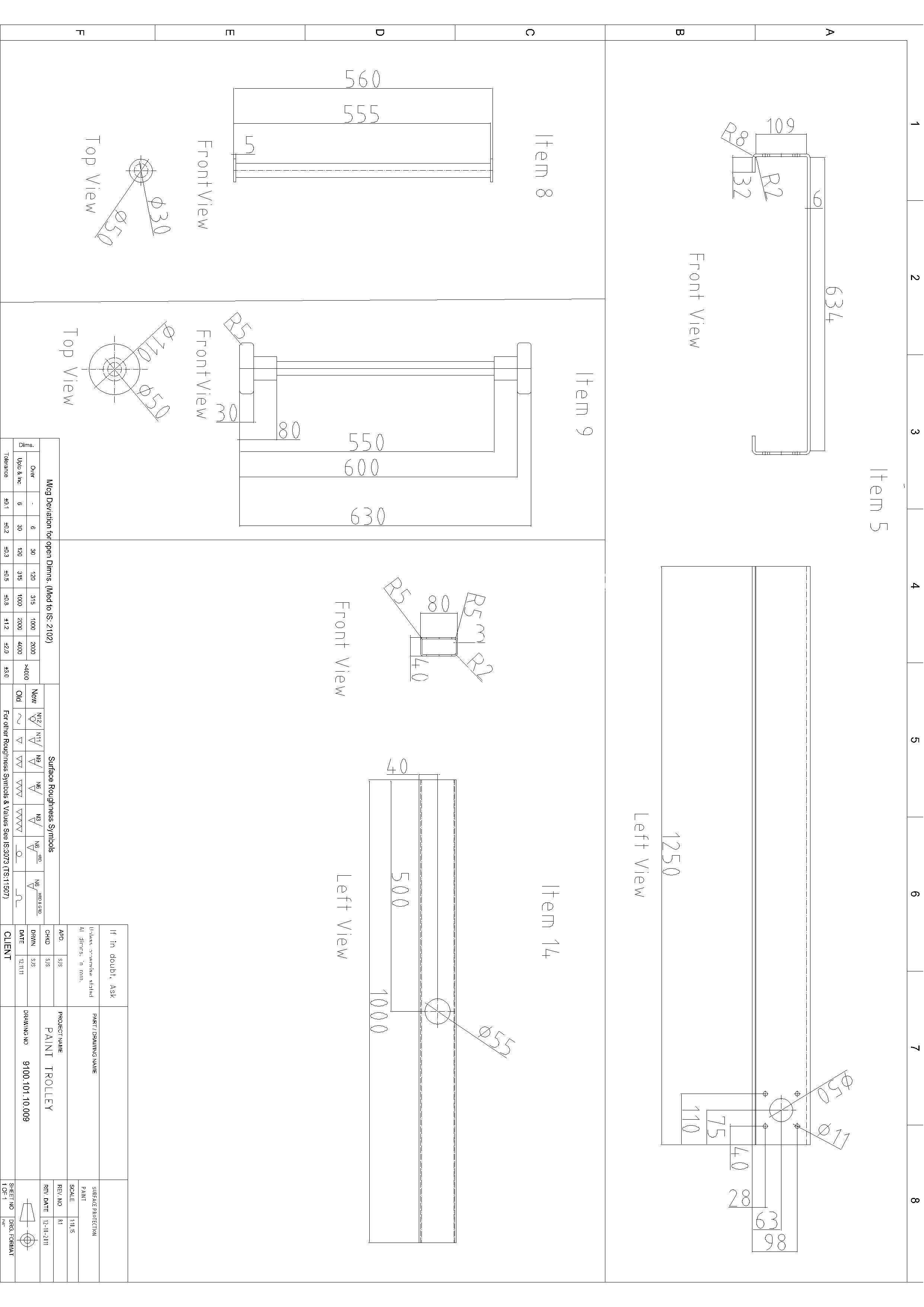

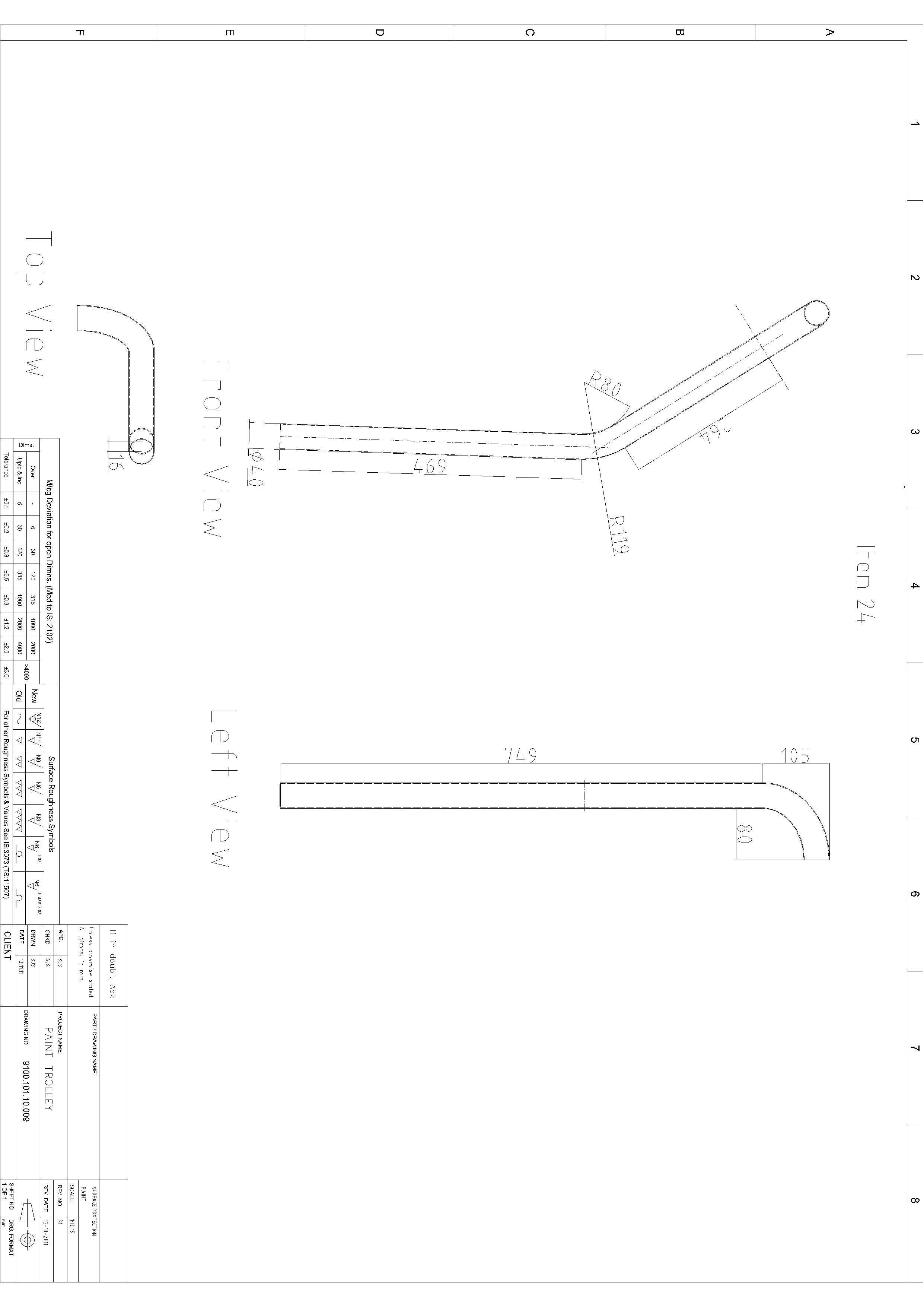

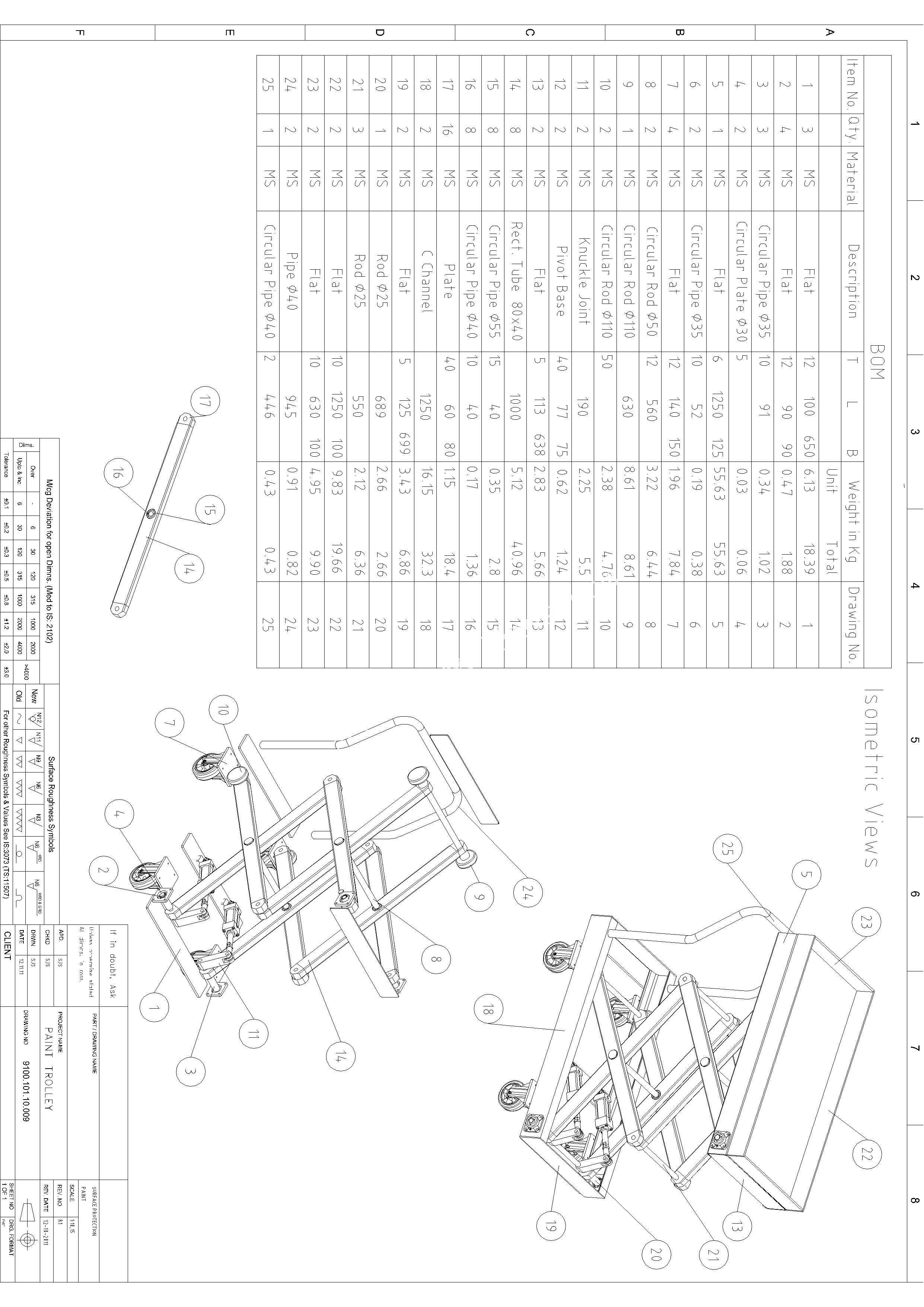

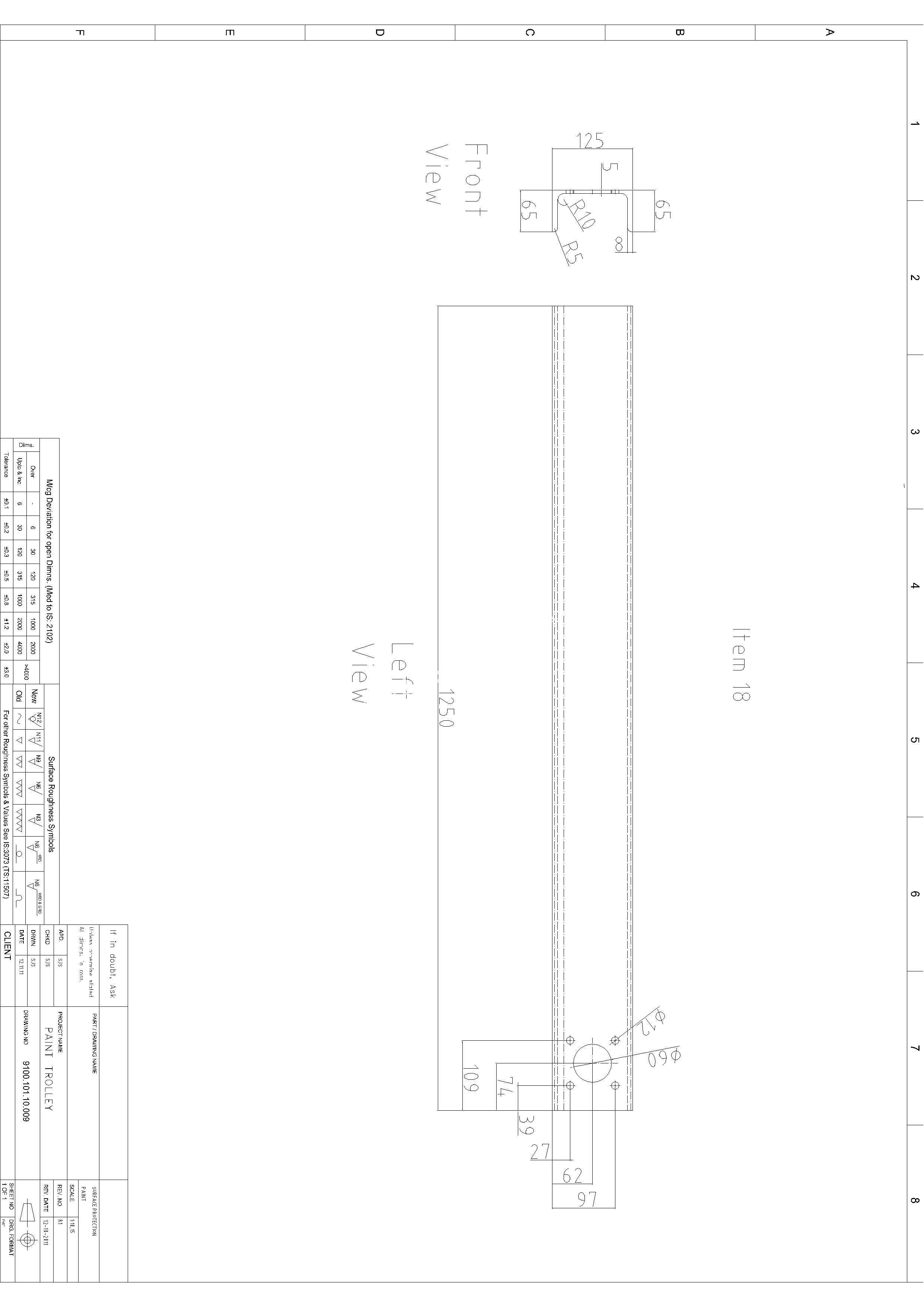

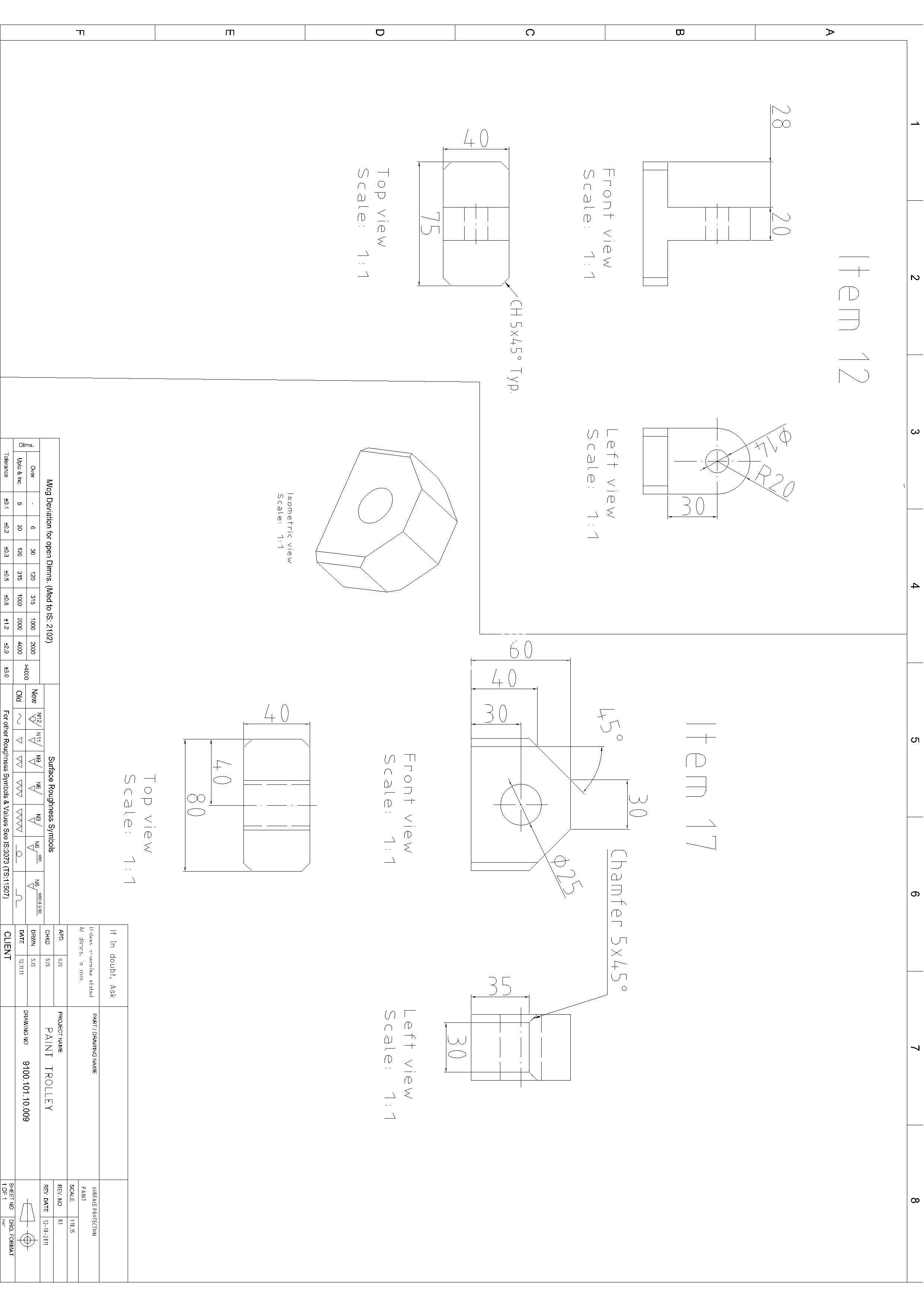

剪式高空作业升降平台结构设计图纸

在厂房设备检修、场馆灯具维护、仓储高位理货、户外广告安装、建筑外立面局部施工这类需要抵达数米至十余米高空作业的场景中，剪式升降设备是目前应用最广泛的登高作业载体，相比传统脚手架、直臂登高车，它的作业平台更平稳、占地面积更小、部署更灵活，能在狭小空间内完成垂直升降作业，为作业人员和随身工具提供稳定的高空站立支撑。这套剪式升降结构采用交叉剪臂铰接的核心传动逻辑，通过剪臂的张合角度变化实现平台的垂直升降，底部配置带锁止功能的行走轮，既可以在平整的厂区、场馆地面灵活推移转场，作业时锁止轮组就能保证整机的稳定性，不会出现滑移偏移的问题。设计过程中优先考虑了作业的安全冗余，剪臂的铰接点均采用耐磨销轴配合自润滑衬套，长期反复升降也不会出现旷量晃动，平台边缘设置了防护栏安装位，可配套加装固定式防护栏避免作业人员高空坠落，底盘部分预留了液压动力单元的安装空间，既可以采用手动液压驱动的低成本方案适配低频次作业场景，也可以更换电动液压动力单元实现按钮控制升降，适配高频次连续作业需求。从安装边界来看，这套结构收拢状态下整体高度较低，能顺利通过常规的厂房门洞、电梯轿厢，不需要拆解就能完成跨区域转场，展开后的作业平台尺寸预留了足够的站立和工具摆放空间，可同时容纳两名作业人员携带常用工具开展作业，剪臂的展开行程经过严谨的力学校核，每一节剪臂的受力都经过均匀分配，避免局部应力集中导致的结构变形，底盘的配重布局经过优化，在最大升降高度下也能保证整机的抗倾覆稳定性，即使作业人员在平台边缘操作也不会出现侧倾风险。整套结构的连接部位均采用标准紧固件装配，后期维护更换易损件非常方便，不需要复杂的专用工具就能完成销轴、衬套的更换，适配厂区物业、仓储物流、广告安装、设备维保等多个领域的日常登高作业需求，能大幅降低高空作业的准备成本，提升登高作业的安全系数。
