销盘式旋转磨损试验往复传动机构

　　这套机构主要配套销盘式磨损试验场景使用，核心作用是在不改动原有试验台旋转加载功能的前提下，将连续旋转运动转换为可控的直线往复动作，拓展原有设备的试验覆盖范围，可完成多工况下的材料摩擦磨损性能测试，满足不同摩擦副形式的试验需求。设计阶段首先完成了动力侧转矩校核，通过计算摩擦副正压力、滑动摩擦系数得出阻力矩，匹配对应传动参数确保动力输出足够克服运行阻力，不会出现卡滞、传动力不足的问题。传动连杆的长度与横截面尺寸根据预设往复行程、运动速度经过反复验算确定，既保证运动过程中无死点、无刚性冲击，也兼顾了杆件的抗弯刚度，避免高速往复动作时出现挠性变形影响试验精度。整体机架采用标准型钢搭建，底板选用厚度10mm的平板作为安装基准，

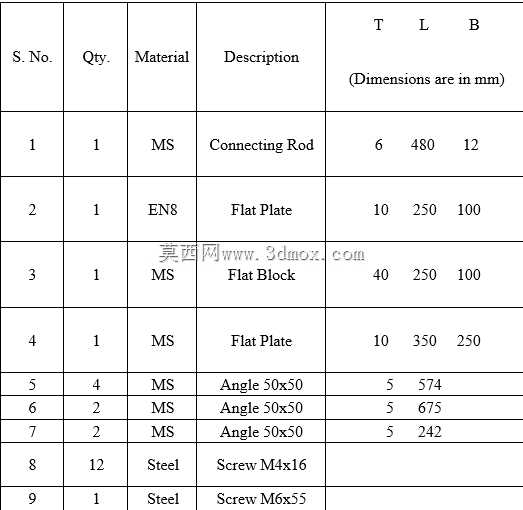

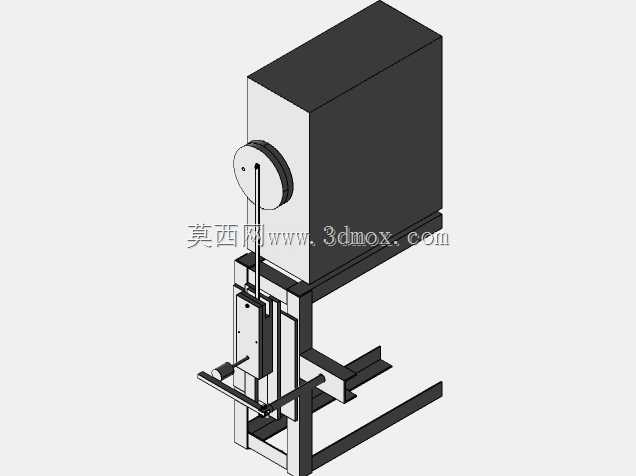

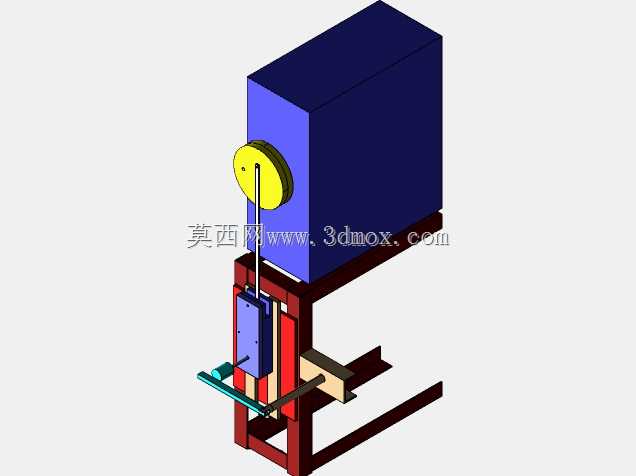

　　所有结构连接位置通过焊接保证整体刚性，安装时需保证旋转盘轴线与往复运动方向的垂直度误差控制在允许范围内，避免运动过程中出现附加侧向力影响测试数据准确性。滑块部分通过铣削加工出导向滑槽，配合导向结构保证往复运动的直线度，滑动接触面预留润滑间隙减少自身摩擦带来的测试误差。整套机构的安装边界需匹配原有试验台的台面尺寸，旋转盘安装在动力输出端，连杆两端分别铰接在旋转盘偏心位置与滑动工作台侧端，偏心距可根据需要的往复行程调整，调整范围覆盖常规材料磨损试验的行程需求。部件选材上，与试样接触的加载部分采用调质处理钢材，传动杆件选用中碳钢调质保证强度，机架部分采用标准角钢焊接后做去应力处理，避免长期运行出现结构变形。加工过程中，连接孔位通过钻孔、

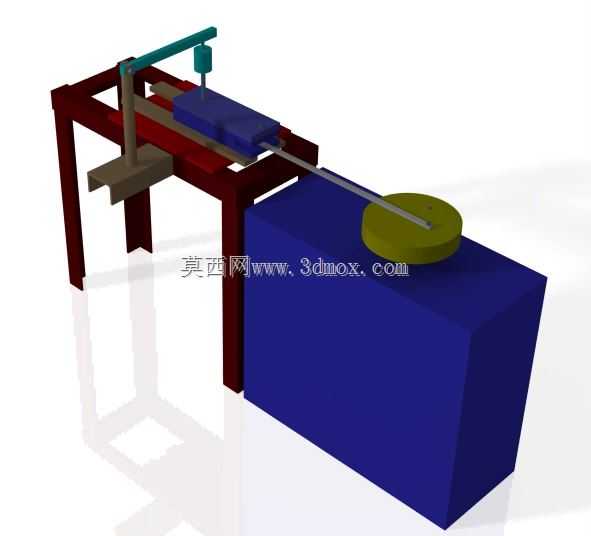

　　攻丝完成螺纹配合，型材通过剪切切割到适配长度，焊接后对安装面做铣削找平，保证各部件安装位置的形位公差符合设计要求。机构运行时，旋转盘做连续圆周运动，通过连杆带动滑动工作台沿导轨做直线往复运动，配合上方的加载压头，可实现销盘、块环等多种摩擦副形式的磨损试验，可测试不同往复速度、不同载荷下的材料磨损量、摩擦系数变化等参数，为材料耐磨性能研究、表面涂层性能验证提供可靠的机械动作支撑。
