汽车制造产线吊运用滑车结构设计

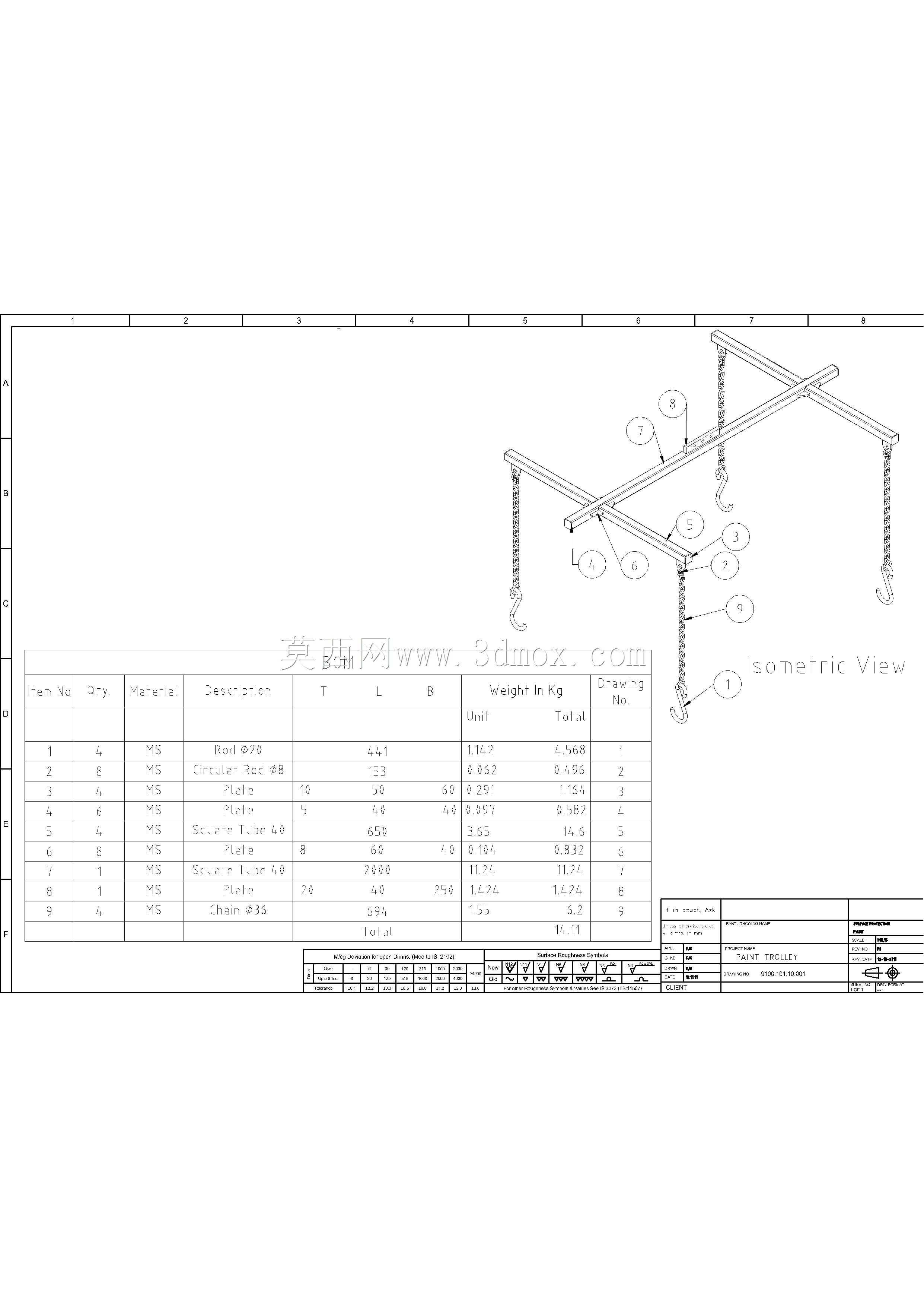

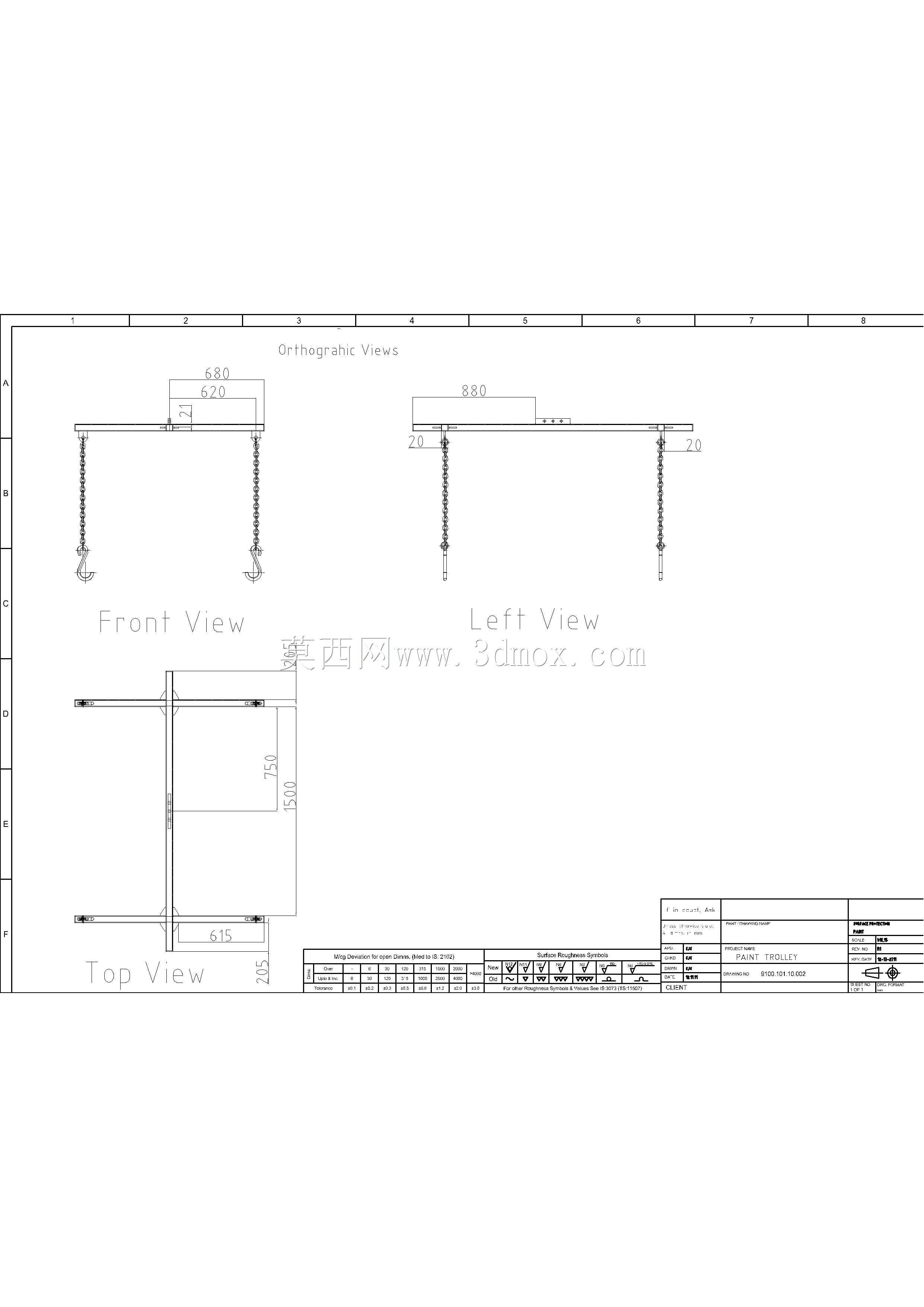

　　该滑车结构主要面向汽车整车及零部件制造厂区的物料转运、工位辅助吊装场景设计，适配焊装、总装车间内零部件跨工位短距离吊运需求，可配合车间顶部悬挂轨道使用，承担中小型汽车零部件、工装夹具的水平移送与短距离升降承载作业。从结构设计逻辑来看，整体采用对称式框架布局，主体承载梁选用矩形截面型材加工，在保证整体抗弯刚度的前提下尽可能降低自重，减少轨道承载负荷与推移阻力。两侧悬挂吊臂采用等长设计，下端配置可适配不同吊具的连接接口，可根据吊运物料的类型快速更换吊钩、吊环或者专用工装挂点，适配不同规格零部件的吊装需求，避免单种吊具适配性不足的问题。从安装边界尺寸来看，正视方向整体宽度适配车间常规悬挂轨道的安装间距，

　　侧视方向吊臂伸出长度预留足够的物料悬挂空间，避免吊运过程中物料与承载梁、轨道结构发生干涉；俯视方向的框架尺寸经过反复校核，在保证结构稳定性的同时，控制整体宽度不会占用过多轨道旁的作业空间，不会影响相邻工位的正常作业。结构细节上，承载梁与吊臂的连接位置采用加强筋补强，应对频繁启停、负载波动带来的交变应力，避免长期使用后连接位置出现疲劳变形；吊臂下端的连接孔位采用同轴度公差管控，保证两侧吊点受力均匀，防止吊运过程中物料出现偏斜、侧翻风险。该结构在设计时充分考虑了车间实际使用的工况，整体无复杂异形结构，所有零部件均可采用常规机加工工艺完成制作，后期维护时易损件更换便捷，不需要特殊的工装工具即可完成拆装维护。实际使用过程中，

　　该滑车可配合手动或者电动牵引机构使用，推移阻力小，运行平稳，能够满足汽车制造车间内高频次、中轻负载的工位间物料转运需求，相比通用起重滑车，其吊点间距、承载能力均针对汽车零部件的常见尺寸、重量做了适配优化，不需要额外改制即可直接投入产线使用，能够有效降低车间物料转运的人工劳动强度，提升工位间物料配送的效率。
