手持便携式手动钻孔作业工具结构设计

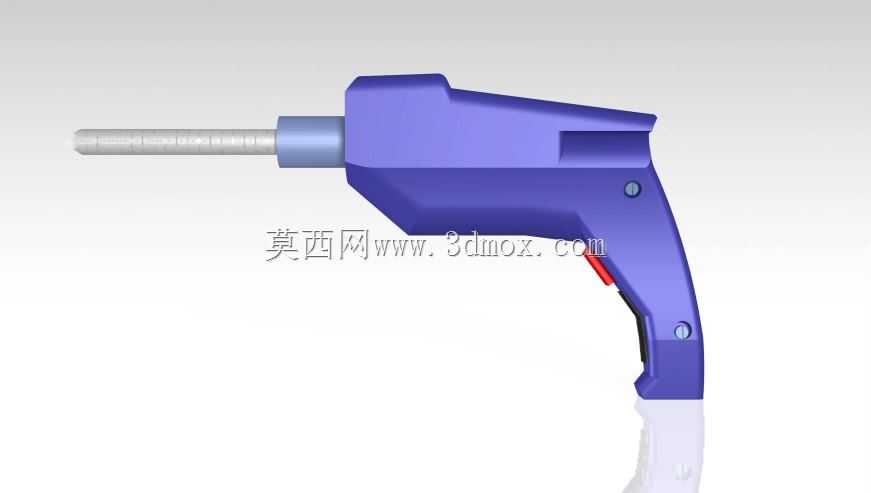

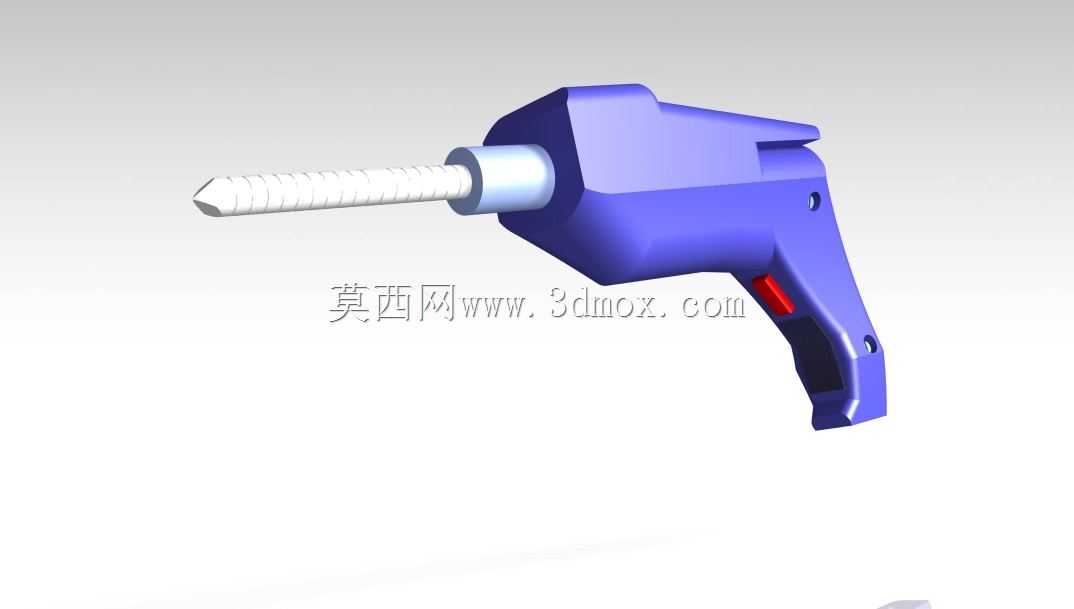

这款手动钻孔机具的三维结构设计，首先围绕现场无动力源的钻孔作业场景展开，适配维修现场、户外零散加工、家装临时作业等无法接入稳定电源的工况，解决了电动钻孔设备受供电限制、气动钻需配套气源的使用痛点，可完成金属薄板、塑料型材、木质构件等常见工件的小直径圆孔加工作业。从结构设计逻辑来看，整体采用枪式握持布局，握把区域做了贴合人手握持的弧度处理，握持重心落在手掌承托区域，长时间作业不易产生肌肉疲劳，扳机式控制开关设置在握把前端食指自然触碰的位置，操作时无需调整手部姿态即可完成进给控制，开关旁设置的红色锁定拨片可在非作业状态下锁定操作机构，避免误触引发的安全风险。钻夹头输出端采用标准通用接口，可适配不同直径的通用麻花钻、扩孔钻等切削刀具，更换刀具时无需额外定制专用配件，通用耗材的适配性大幅降低了现场使用的配套成本。机身主体的壳体做了分模结构设计，内部预留了传动机构、进给施压组件的安装空间，壳体壁厚根据受力分布做了差异化设计，握持区域壁厚偏薄提升握持触感，钻夹头连接区域、传动受力区域做了局部加厚与加强筋布局，可承受钻孔作业时的轴向进给力与切削反扭矩，避免壳体受力开裂。从安装边界与外形尺寸来看，整体轴向长度控制在单手握持可稳定操作的范围内，机身最大宽度不超过成年人手掌开合宽度，可在狭窄的设备间隙、柜体内部等受限空间内完成钻孔作业，不会因外形尺寸过大出现操作干涉。钻身前端设置的深度标识环，可在作业前预设钻孔深度，加工盲孔时无需额外搭配深度量具，直接通过标识环控制进给行程即可保证孔深一致性。内部传动结构采用直传力路径设计，手动施加的握力通过杠杆机构放大后传递到钻夹头的轴向进给方向，传动环节少，力损控制在较低水平，操作人员无需施加过大的握力即可获得足够的钻孔进给力。握把底部的防滑包覆结构，可在手部沾有少量油污、汗液的情况下保持足够的握持摩擦力，避免作业过程中机具脱手。整体结构没有冗余的装饰性设计，所有外形曲面均服务于握持手感、受力需求与安装空间要求，外露的紧固件均采用沉头布局，不会在作业时勾挂工件表面或操作人员衣物，适配复杂作业现场的使用需求。
