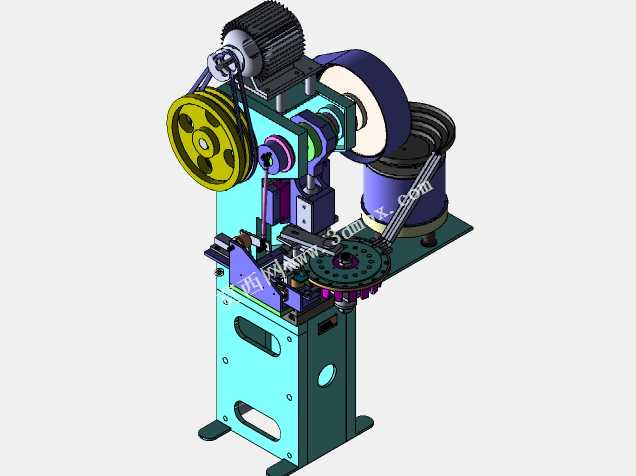

带自动分度功能的动力冲压转台结构设计

在五金小件冲压加工、小规格金属零件批量成型的生产场景中，传统单工位压力机需要操作人员手动上下料、手动转位定位，不仅生产效率受限，人工操作靠近冲压作业区也存在较高的安全隐患，这款带自动分度功能的动力冲压转台，正是为解决小零件连续冲压的工位切换痛点设计的配套作业机构。该设备整合了压力机冲压执行端与多工位回转分度台，能够在单次冲压行程完成后自动完成工位转位，将待加工工件依次送入冲压作业位，同时将完成加工的工件转至上下料区域，操作人员只需在远离冲压头的安全区域完成工件取放，无需将手伸入冲压危险区间，既提升了连续冲压的作业节拍，也从结构层面降低了冲压作业的安全风险。从功能设计来看，整套机构的动力传递路径经过了合理排布：顶部的驱动电机通过带轮传动将动力输送至冲压执行机构，带传动的缓冲特性可以吸收冲压瞬间的冲击载荷，避免刚性传动对电机造成损伤；冲压执行端采用曲柄滑块结构，将电机的旋转运动转化为冲压头的上下往复直线运动，保证冲压行程的力度与行程精度稳定可控。侧部设置的分度转台采用槽轮分度传动逻辑，与冲压主轴的运动做了时序匹配，当冲压头抬升至安全高度后，转台才会启动回转动作，待转台精准定位锁定后，冲压头才会下行完成冲压动作，整套动作衔接无干涉，不会出现工位错位、冲压撞模的问题。设计过程中充分考虑了车间安装的边界限制，整套设备采用立式落地结构，底部预留了标准安装地脚孔位，整体占地面积不足两平方米，不需要对现有车间地面做特殊改造即可完成布设；机身主体采用框架式焊接结构，兼顾了结构刚性与整机重量控制，冲压作业时机身的振动幅度控制在极小范围内，不会因为长期冲压振动导致连接部件松动。转台盘面根据小零件加工需求设置了多组工位定位孔，可以适配不同规格的小件定位夹具，更换加工产品时只需更换对应夹具即可快速切换生产品类，不需要对整机结构做大幅调整。设备的传动部件都设置了对应的防护结构，带轮外侧加装了防护罩，避免生产过程中杂物卷入传动结构，润滑点位都预留了注油通道，日常维护保养不需要大范围拆解机身，能够有效降低设备的后期运维成本，适配中小五金加工车间的批量连续冲压生产需求。
