轮辋环机工业生产加工设备结构设计

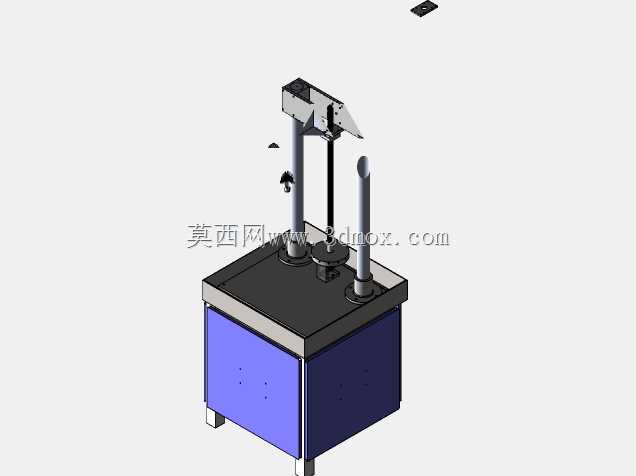

　　轮辋环机是汽车零部件制造环节中针对轮辋环形构件加工的专用设备，主要应用于钢制、铝合金轮辋生产的成型后工序环节，在商用车、乘用车轮辋加工生产线中承担环边修整、环缝压合、端面整圆的核心加工任务，可适配不同直径规格的轮辋工件加工需求，是轮辋量产线中保障轮辋圆度、环边配合精度的关键加工单元。该设备采用立式框架布局，下部为一体式焊接柜体结构，作为整台设备的承载基座，柜体内部预留电气元件、气动管路、传动组件的安装空间，柜体上表面为加工工作台面，采用加厚钢板加工而成，台面设置工件定位工装的安装接口，可根据加工轮辋的规格更换对应定位夹具，适配12寸到22寸常规轮辋的装夹需求。设备上部设置双立柱导向结构，其中一根立柱集成加工执行头的升降导向导轨，

　　搭配线性导轨与丝杠传动副，带动加工执行头完成竖直方向的进给动作，执行头端部配置可更换的加工压轮与修整刀具，可根据加工工序切换压合、整圆、修边的作业功能；另一根立柱为工件辅助支撑结构，配置可升降的顶紧机构，在工件装夹完成后从上部顶紧轮辋中心定位座，避免加工过程中工件出现窜动影响加工精度。设备的操作控制单元集成在立柱上部的安装盒内，设置手动操作按钮与状态指示灯，可完成单步动作调试、加工参数微调、紧急停止等操作，同时预留与生产线总控系统的通讯接口，可接入自动化轮辋生产线实现联机运行，配合上下料机械手完成无人化加工作业。从安装边界来看，设备整体占地尺寸适配常规工业厂房的生产线布局，柜体底部设置可调支撑脚，可在安装时调整设备水平度，

　　无需额外做预埋基础，降低生产线改造的安装成本；设备的加工执行头行程覆盖常规轮辋的加工高度范围，工作台面的定位接口采用标准化设计，可兼容现有多数轮辋加工工装的安装尺寸，减少产线升级的换型成本。在设计过程中，重点考量了加工过程中的受力稳定性，双立柱结构的截面经过受力仿真优化，可承受加工压合作业时的径向反作用力，避免长期作业出现立柱变形导致的加工精度下降；工作台下方的柜体框架采用加强筋焊接结构，可抵消加工过程中的振动传递，保障加工过程中工件的稳定性，提升轮辋加工后的尺寸一致性。该设备的结构设计充分考虑了日常维护的便捷性，柜体侧面设置可拆卸检修门，可快速完成内部传动组件、管路线路的检修维护，加工执行头的刀具、压轮采用快换结构，可在短时间内完成易损件更换，减少设备停机维护时间，适配量产生产线的连续作业需求。
