液化石油气气瓶阀门多工位组装设备结构

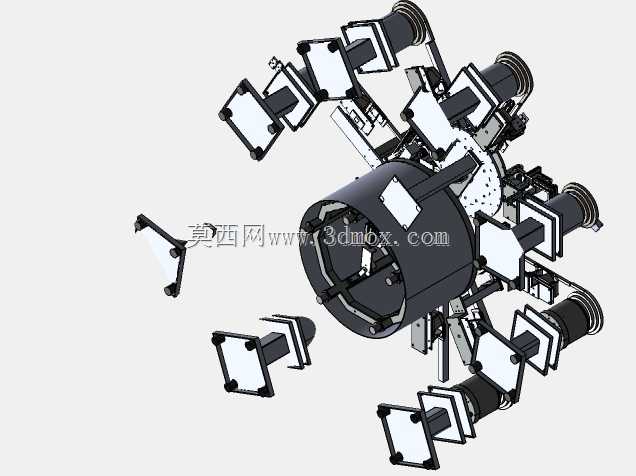

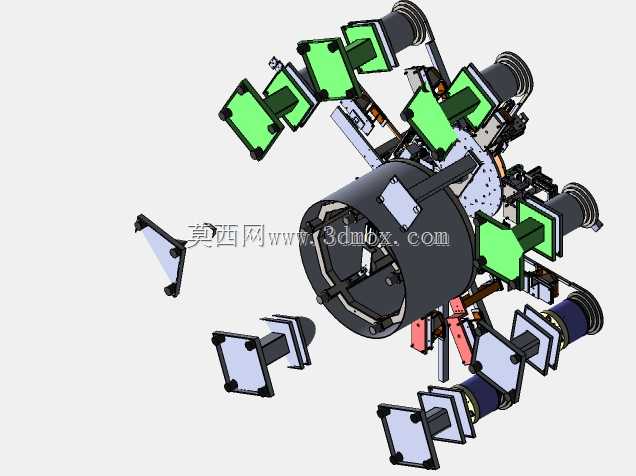

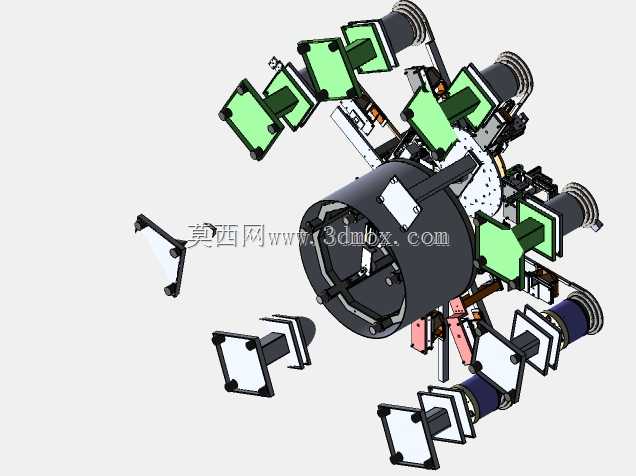

这套多工位回转式组装结构，主要面向液化石油气气瓶角阀的批量装配作业场景，适配钢瓶制造、燃气阀门分装车间的连续化生产需求，可替代传统单工位人工装配的低效作业模式，解决人工装配扭矩一致性差、密封件装配错位、工序流转耗时久的实际生产痛点。从结构布局来看，核心采用立式回转盘作为工位载体，沿圆周方向均匀布置6组装配执行单元，每个单元对应一道独立装配工序，涵盖密封圈预装、阀杆对位、阀体旋合、扭矩锁付、气密性初检、成品下料全流程，回转盘采用槽轮机构驱动，每次转位精度控制在±0.05mm以内，可保证各工位与上料轨道的对位偏差不影响零件抓取。设计阶段优先考虑了不同规格气瓶阀门的适配性，每个装配工位的夹爪采用快换式结构，夹持行程可覆盖常用15kg、50kg液化石油气钢瓶配套角阀的外形尺寸，夹爪内侧贴附丁腈橡胶垫层，避免装配过程中夹伤阀体表面的镀锌层。执行端的进给结构采用导杆气缸搭配线性导轨的组合，进给行程预留15mm的调整余量，可兼容不同长度阀杆的装配深度要求，扭矩锁付工位配置定扭矩电批，扭矩输出范围可根据工艺要求调整，锁付到位后自动触发信号反馈给控制系统，避免漏拧、扭矩不足或过拧损坏螺纹的问题。设备的安装边界需考虑回转直径范围，整体回转最大外径约1200mm，安装时需在设备周边预留不小于800mm的操作维护空间，底部采用可调式地脚支撑，可适应车间地面不平整的安装条件，调整后设备整体水平度误差不超过0.1mm/m。气路走线采用拖链内置排布，避免回转过程中管线拉扯磨损，各工位的检测传感器均采用快插接口，后期维护更换时无需重新布线。在实际应用中，该结构可对接上游的阀体上料振动盘、下游的成品输送线，实现无人化连续装配，单班产能可达1200只以上，相比人工装配效率提升4倍以上，同时能大幅降低人工操作带来的装配质量波动，适配燃气阀门生产环节对密封性、连接可靠性的严格工艺要求。设计时还考虑了异常工况的防护，每个工位设置过载保护结构，当零件卡滞时执行端自动回退并触发报警，避免硬接触损坏设备零部件，回转盘的定位机构采用圆锥销定位，重复定位精度可满足长期高频次转位的使用需求，核心易损件均采用标准件选型，可降低后期备件采购与维护成本。
