洗衣机滚筒部件自动装配设备结构

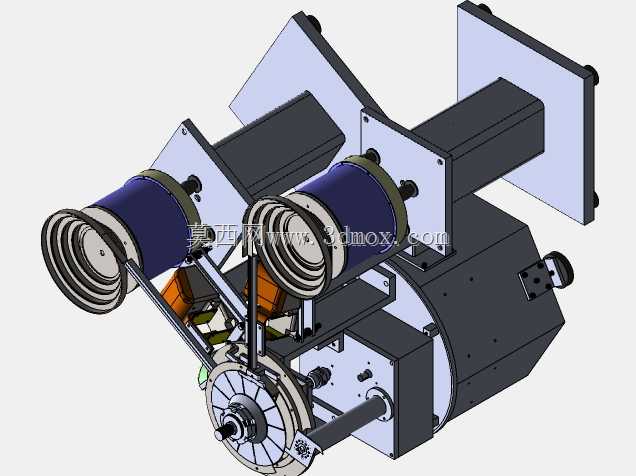

　　该设备面向家用洗衣机生产制造环节的总装工序，主要适配滚筒式洗衣机的核心部件合装作业，可完成滚筒组件与外筒、驱动端盖的对位压装、紧固件预装等工序，替代传统人工对位装配的作业模式，大幅降低大重量部件搬运对位的劳动强度，同时规避人工装配带来的同轴度偏差、密封面错位等质量隐患，适配规模化家电制造产线的节拍要求，可直接嵌入现有洗衣机总装输送线的对应工位，无需对原有产线布局做大幅改动。从结构设计逻辑来看，设备采用双工位并行布局，两侧的滚筒夹持机构可同步完成两个待装滚筒的上料定位，夹持端采用仿形弧面撑紧结构，可适配不同公斤级容量的滚筒内圈尺寸，撑紧块表面包覆防滑耐磨材质，避免夹持过程中对滚筒内壁的镀锌层或塑料衬层造成划伤。

　　中部的回转驱动模组可带动夹持工位完成180度工位切换，将待装部件转运至压装工位，压装端配备浮动对位机构，可自动补偿部件上料带来的±2mm位置偏差，保证滚筒主轴与端盖轴承位的同轴度控制在0.1mm以内，避免压装过程中损伤轴承密封圈。设备的安装基准采用后置式安装板设计，所有驱动模组、直线导轨、压装气缸均集成在主安装立板上，整体安装面的平面度加工要求控制在0.05mm/m，安装时可直接通过立板上的定位销孔与产线设备基座完成快速对位，整体设备的横向占用宽度约1.8m，纵向深度约1.2m，作业高度适配产线常用的750mm工作面高度，无需额外搭建增高台架。设备的传动部分采用同步带加精密直线导轨的组合，相比传统气缸直推结构，压装过程的速度可调，

　　可实现快进、工进、保压三段式压装流程，针对不同型号洗衣机的压装力要求，可通过调压阀灵活调整压装参数，保压阶段的压力波动控制在5%以内，保证密封胶圈的压缩量处于设计要求区间。设备的走线与气路均采用内置式排布，所有线缆、气管均通过拖链收纳在结构内腔，避免产线作业过程中线缆剐蹭待装部件，同时减少车间粉尘、清洁水汽对管线的老化影响，整体结构的外露部件均做圆角处理，无尖锐突出结构，满足车间作业的安全防护要求。
