霍顿霍夫翼型飞机机翼内部结构设计

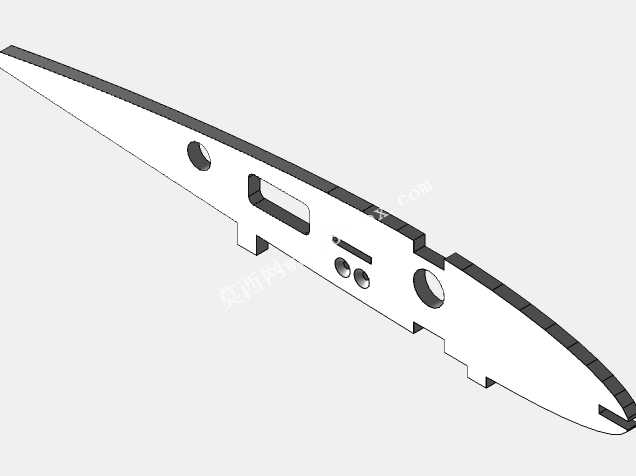

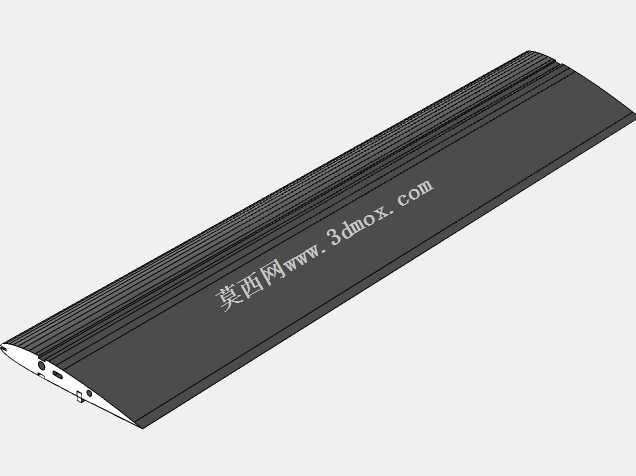

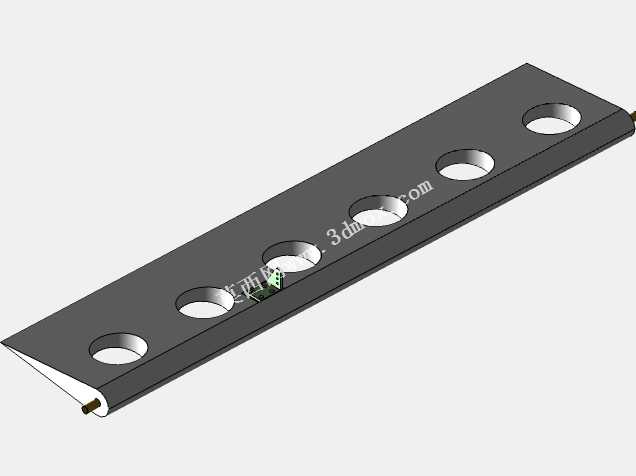

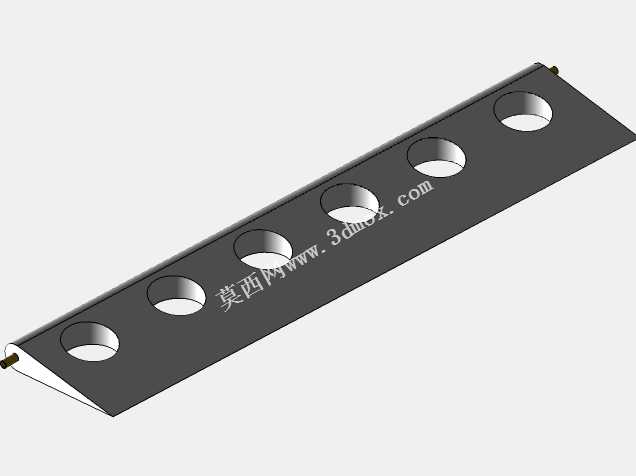

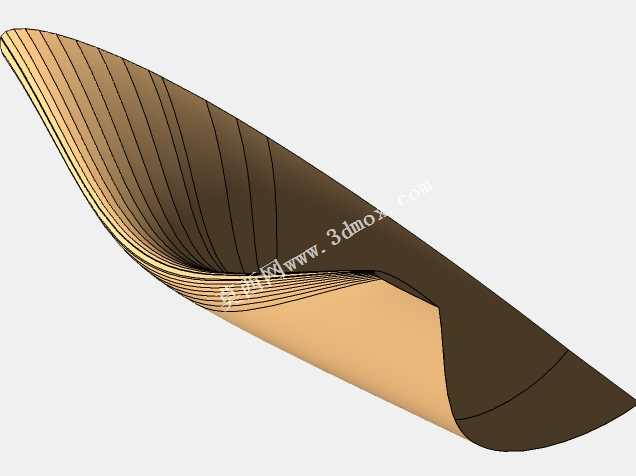

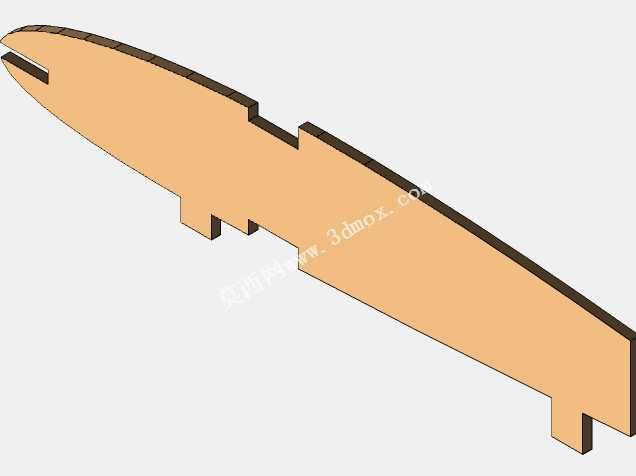

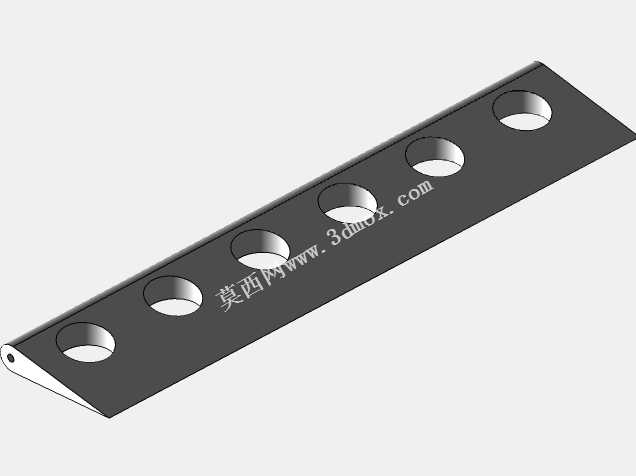

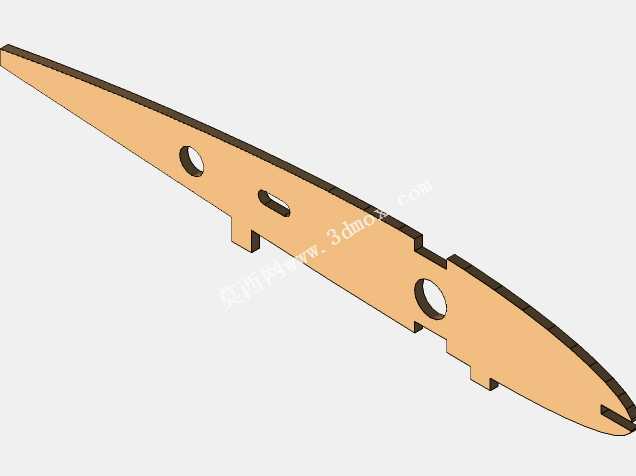

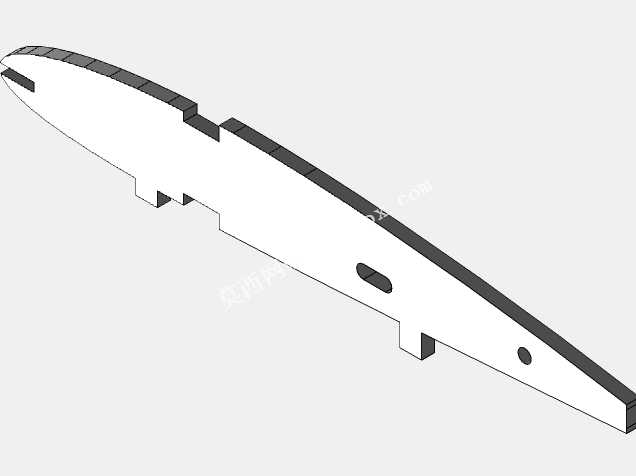

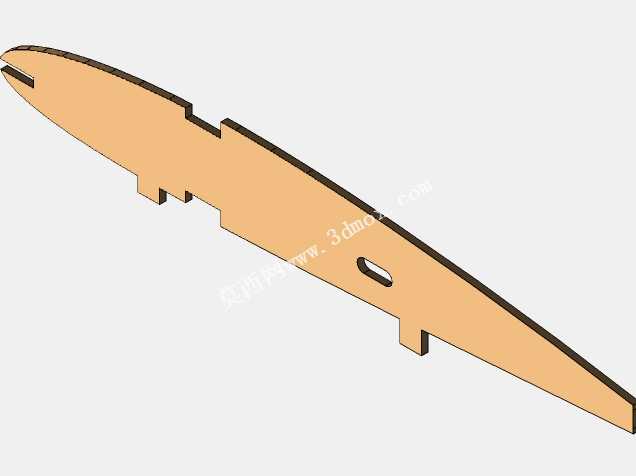

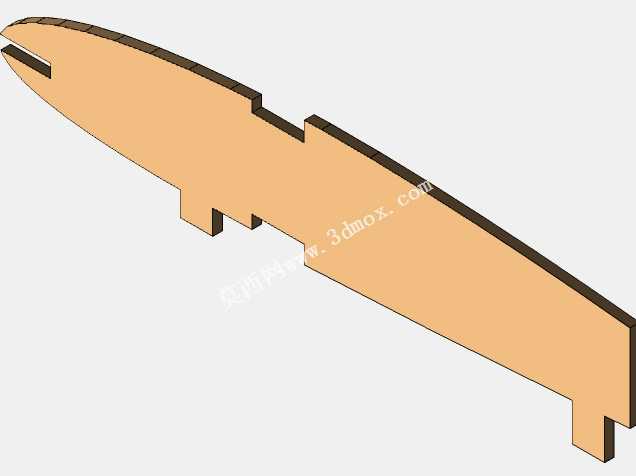

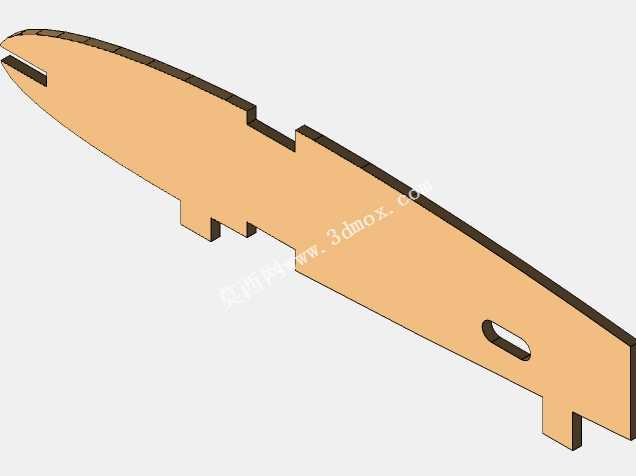

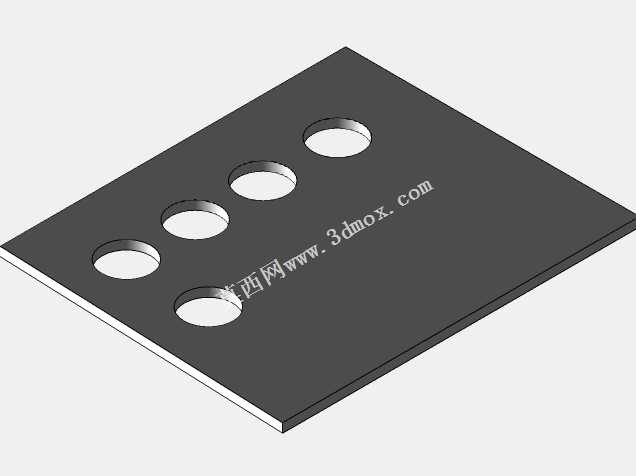

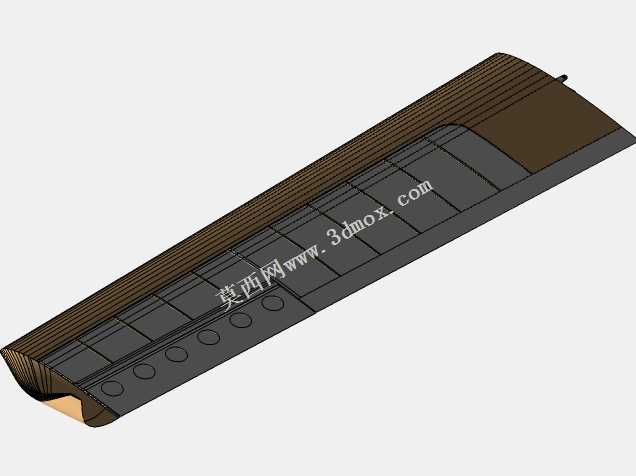

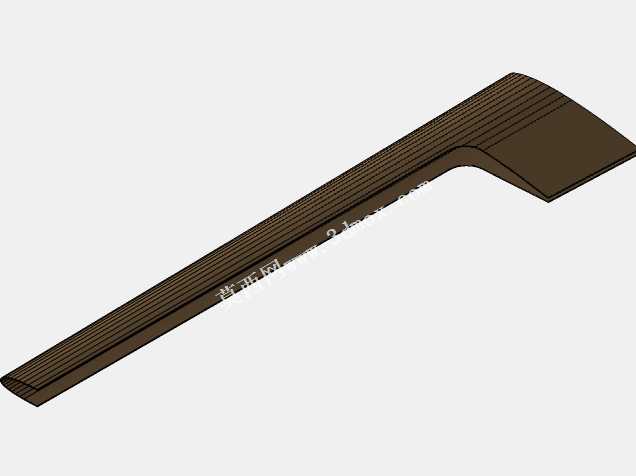

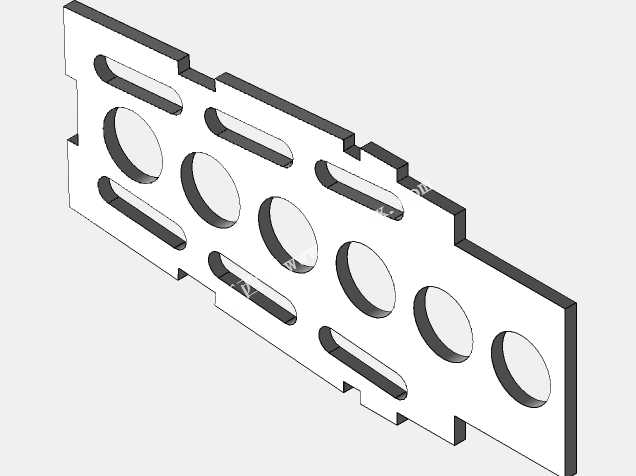

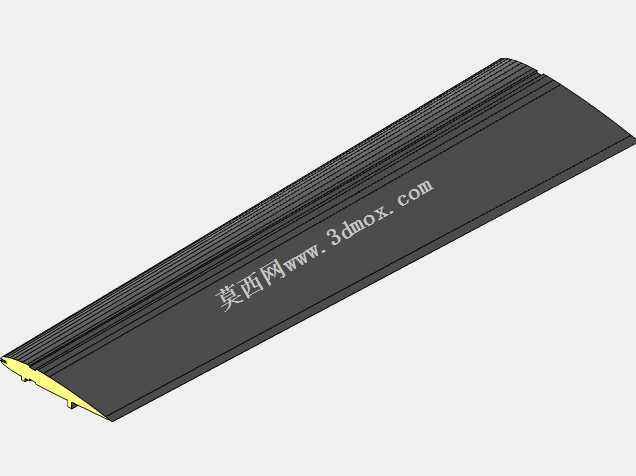

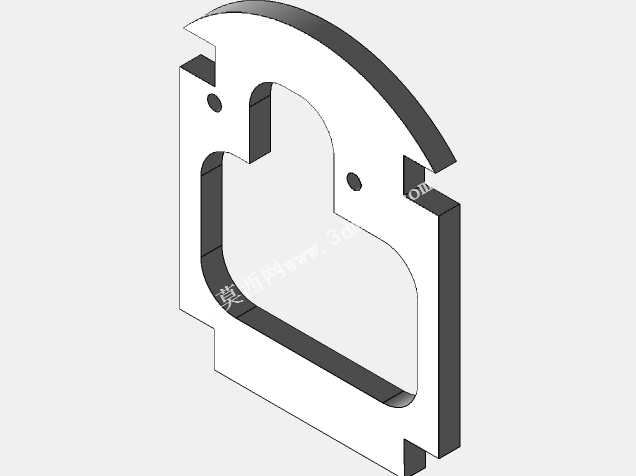

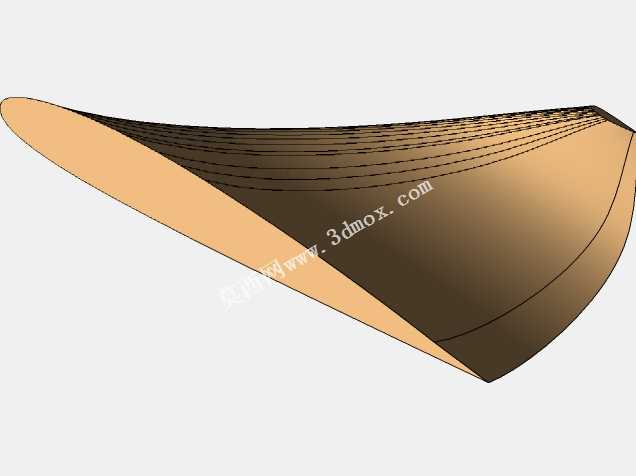

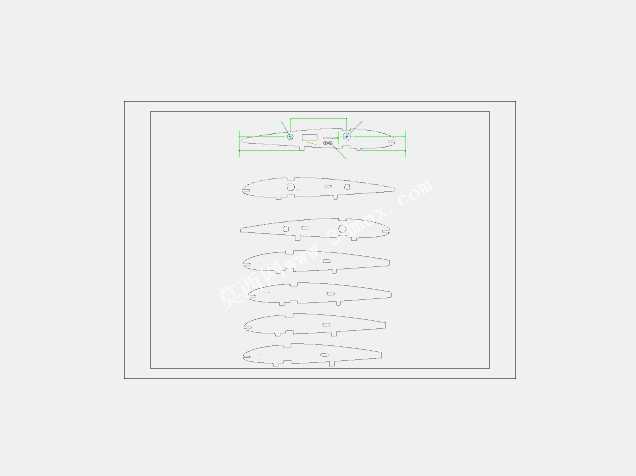

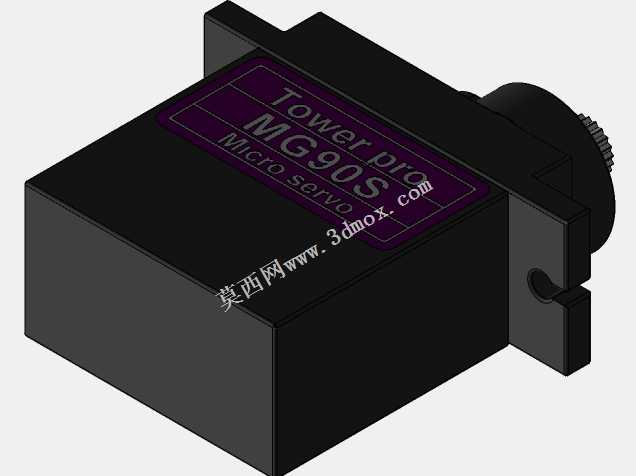

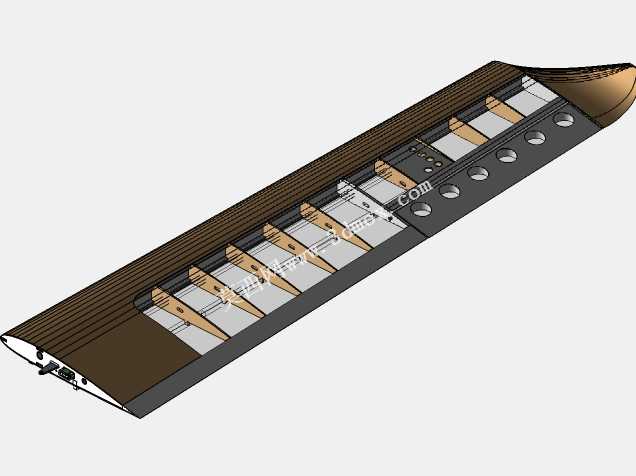

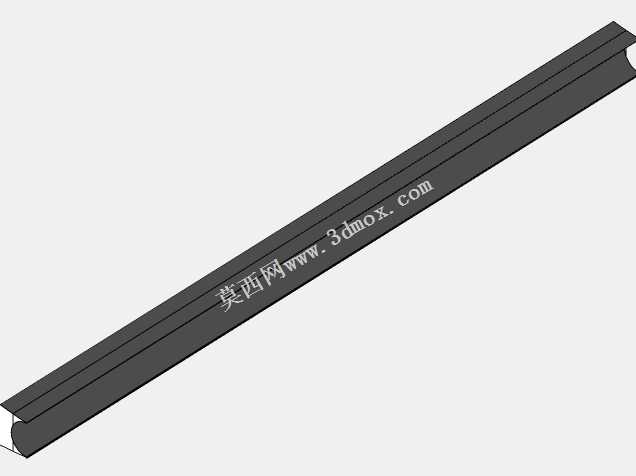

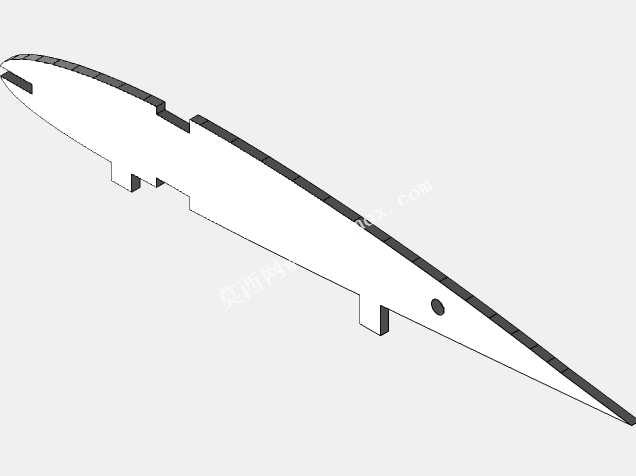

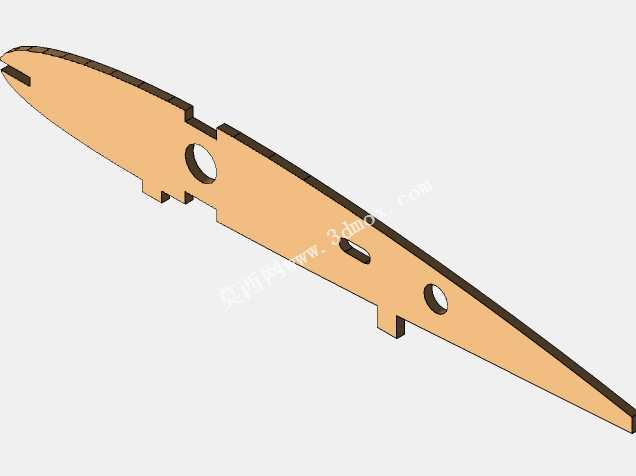

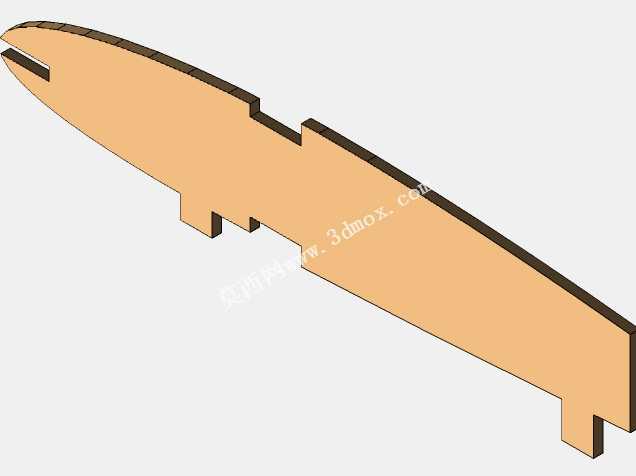

该结构属于飞翼布局飞行器的核心升力部件，主要应用于轻型无尾飞翼构型的航空飞行器场景，既可以作为小型验证无人机的主升力面使用，也可作为航空教学领域的翼型结构演示教具，帮助学习者理解飞翼布局的内部承力逻辑与气动外形设计要点。作为飞行器直接产生升力的核心构件，该部件承担着飞行过程中全部气动升力的传递作用，同时需要兼顾翼面内部的设备安装空间预留，在结构设计上采用了承力肋条分段排布的布局，沿机翼展向等距布置的木质承力肋能够将翼面蒙皮承受的气动载荷均匀传递到主承力梁结构上，避免局部应力集中导致的翼面形变。设计过程中首先围绕霍顿霍夫翼型的气动外形完成了曲面拟合，严格匹配翼型的上下翼面曲率参数，保证翼面的气动效率符合设计要求，前缘部分做了圆滑过渡处理，能够降低飞行过程中的前缘气流分离概率，翼尖部分做了收窄上翘的修型，能够有效抑制翼尖涡流带来的诱导阻力，提升整体升阻比。在内部结构排布上，设计时充分考虑了安装边界的约束，沿弦向预留了足够的设备安装空间，可容纳舵机、线路、小型传感设备等飞控组件，翼面上开设的圆形减重孔在保证结构强度的前提下尽可能降低了构件自重，符合航空结构轻量化的设计原则，承力肋与主翼梁的连接位置做了贴合面适配，能够保证装配时的定位精度，减少装配应力。外形尺寸上严格匹配对应翼型的弦长与展长比例，安装边界预留了与机身主体连接的对接接口，能够直接适配对应构型的飞翼机身主体，不需要额外做结构修改即可完成装配，翼面后缘预留了操纵面的安装位置，可配套安装升降副翼等操纵构件，实现飞行器的姿态控制功能。整体结构在保证承力强度满足飞行载荷要求的前提下，最大化利用了翼内空间，兼顾了轻量化与结构可靠性，能够很好地适配轻型飞翼飞行器的使用需求。
