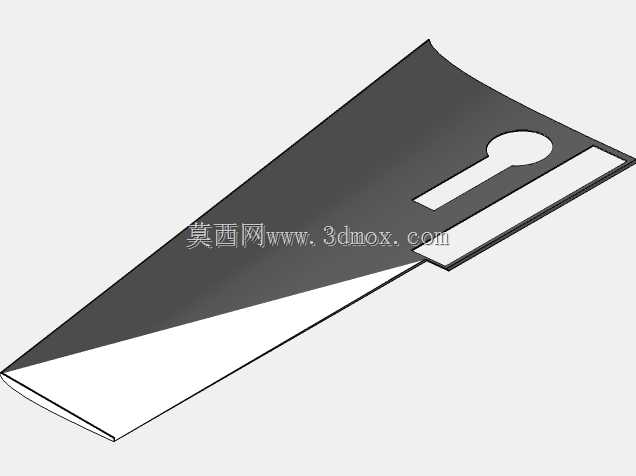

楔形带定位孔异形安装固定片结构设计

这款楔形带定位孔的异形安装固定片，主要应用在需要小范围角度补偿、紧凑空间内的构件连接场景，常见于小型自动化设备的侧边护板固定、非标工装的辅助定位连接、轻型输送线的导条压装固定，以及部分户外小型设备的外壳拼接紧固环节，能够在倾斜安装面与平直安装面之间形成过渡贴合，避免常规平直垫片在斜接场景下出现的贴合不严、紧固应力集中、长期使用后连接松动偏移的问题。

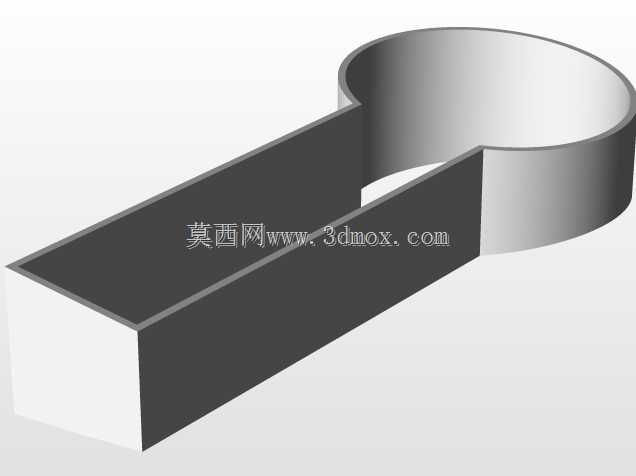

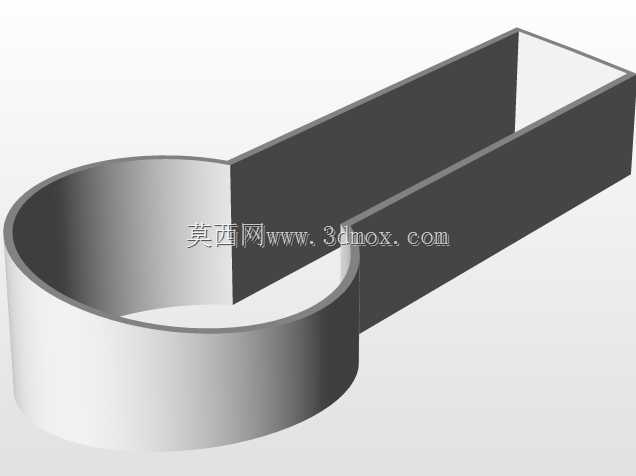

从实际用途来看，该构件属于轻型连接固定类五金件，核心作用是在两个存在小角度夹角的安装面之间实现刚性压紧连接，片体上的钥匙型定位孔可兼容两种安装需求：圆孔段可穿过对应规格的螺栓杆实现快速预挂定位，长槽段可在安装时实现一定范围的位置微调，无需在安装前反复核对孔位精度，大幅降低现场装配的对位难度，尤其适合多工位拼接、累计公差较大的装配场景，能够吸收部分安装累计误差，提升装配效率。

在功能特性上，该固定片采用楔形渐变厚度设计，从尖端到平直段厚度逐步增加，既保证了尖端位置能够顺利楔入两个安装面的夹角缝隙，又保证了平直连接段有足够的结构强度承受紧固压力，不会在螺栓锁紧时出现片体弯折变形；片体边缘做了小尺寸倒角处理，避免安装过程中锐边划伤操作人员或相邻构件表面，钥匙型孔的边缘做了翻边强化处理，提升孔位周边的结构强度，避免长期受螺栓剪切力出现孔位撕裂变形的问题。

设计思路上，这款构件摒弃了常规平垫片的等厚平直结构，针对斜接安装的实际工况做了适配优化：整体采用楔形轮廓，片体的倾斜角度匹配常见的15度以内安装面夹角，能够与倾斜安装面实现全幅面贴合，让紧固压力均匀分布在整个接触面上，不会出现局部应力集中导致的构件压痕或连接松动；钥匙型孔的位置设置在片体靠近平直段的区域，保证螺栓锁紧后受力点位于片体的结构强度最优区域，同时长槽的延伸方向与片体楔形延伸方向一致，让位置微调的方向与装配对位的调整方向匹配，避免微调方向错位导致的安装干涉。

从外形尺寸与安装边界来看，该固定片整体为长楔形轮廓，总长度适配M6-M8规格的紧固件使用，楔形尖端厚度较薄，能够顺利楔入最小0.5mm的夹角缝隙，平直段厚度满足常规轻型连接的强度要求，钥匙型孔的圆孔段直径适配对应螺栓的杆径，长槽段宽度略小于螺栓头直径，保证螺栓锁紧后能够可靠压合片体；安装时仅需在两个连接构件上预制对应规格的安装孔，将固定片楔入夹角缝隙后，把螺栓穿过钥匙孔的圆孔段滑移到长槽段调整到合适位置，锁紧螺母即可完成固定，不需要额外的加工工序，适配常规的装配作业空间，不会与周边相邻构件产生安装干涉。
