上单翼航模WF71木质固定翼结构

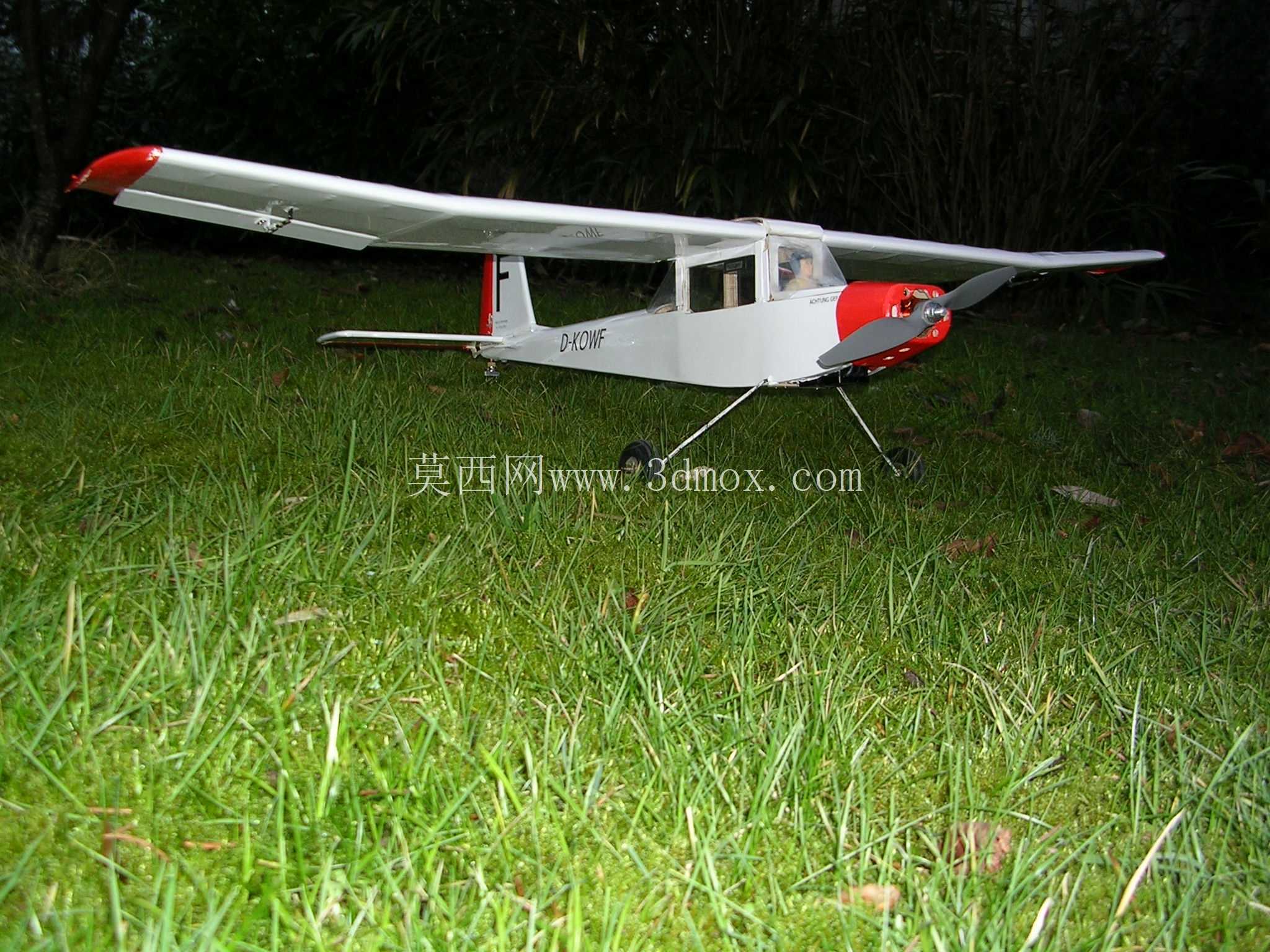

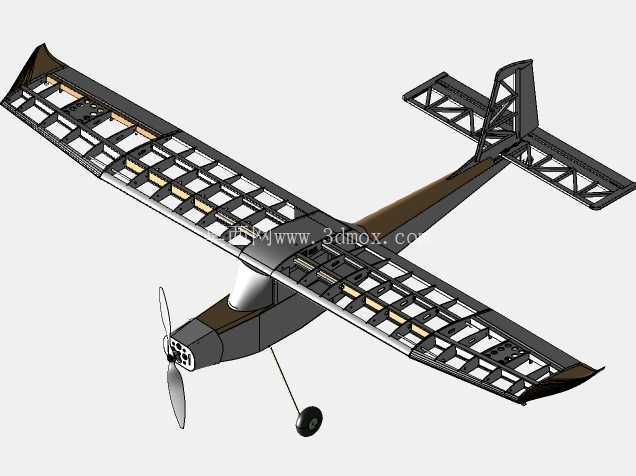

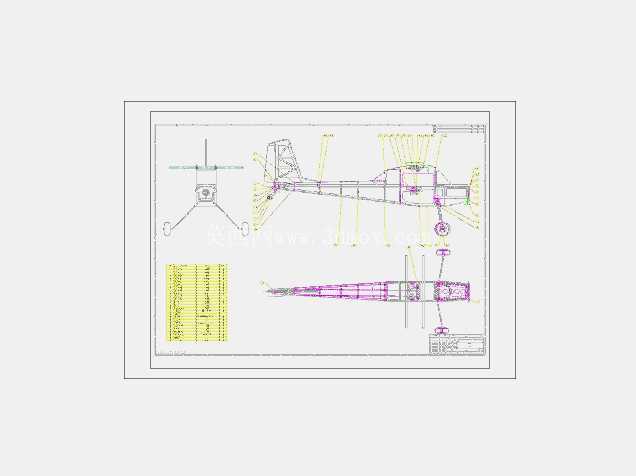

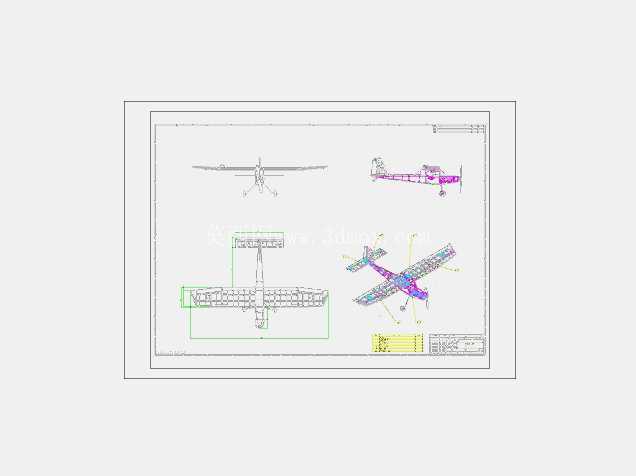

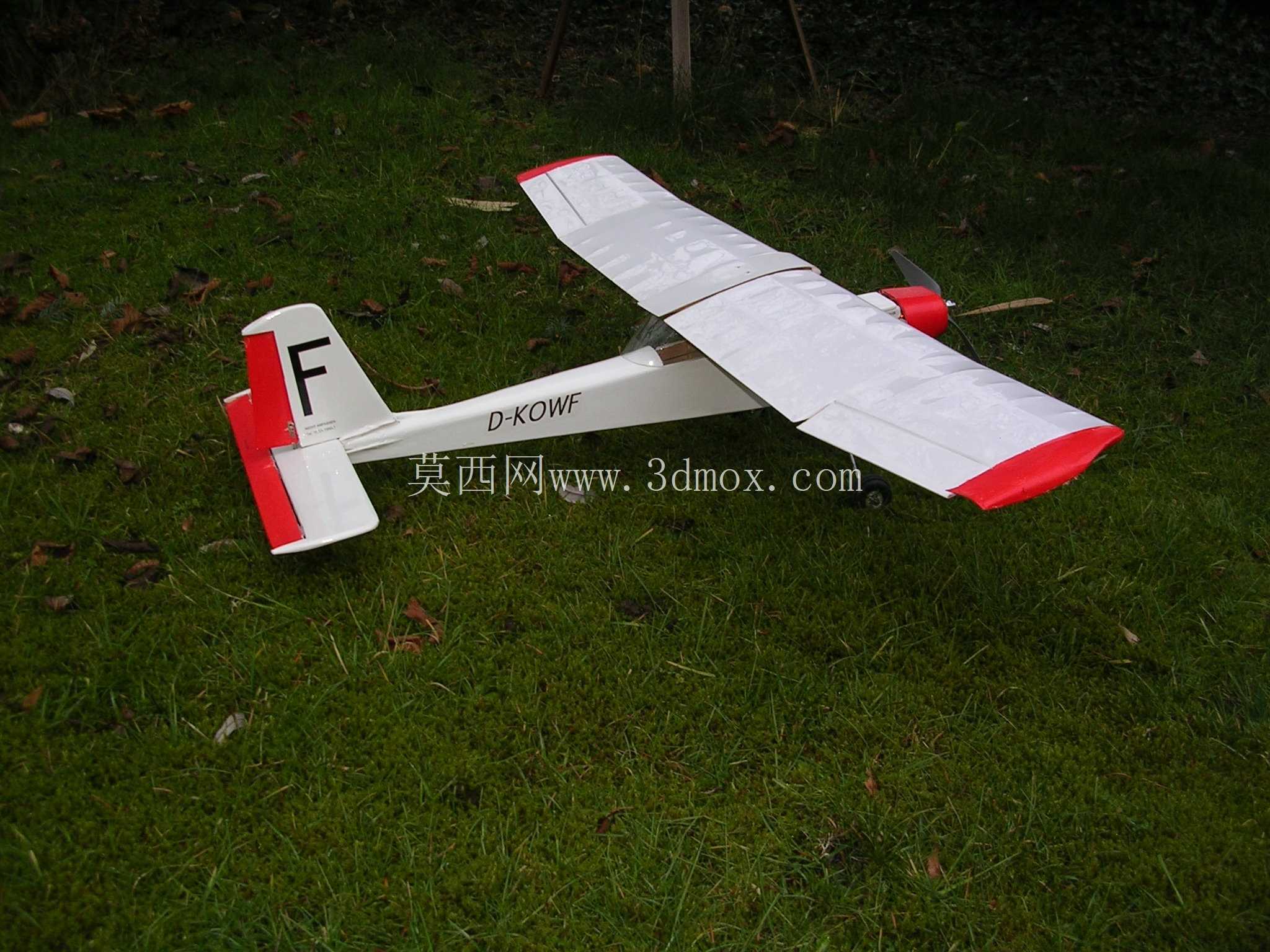

　　这套三维结构围绕上单翼轻型固定翼航模展开，整机采用高置机翼、前置动力、常规尾翼和后三点式起落架布局，适合用于航模结构拆解、教学演示、零件加工参考以及飞行平台改装。模型把机身、机翼、垂尾、平尾、发动机舱、螺旋桨、座舱窗、起落架和轮组等部件按装配关系组织起来，能够直观反映木质骨架航模从外形包覆到内部承力路径的设计逻辑。

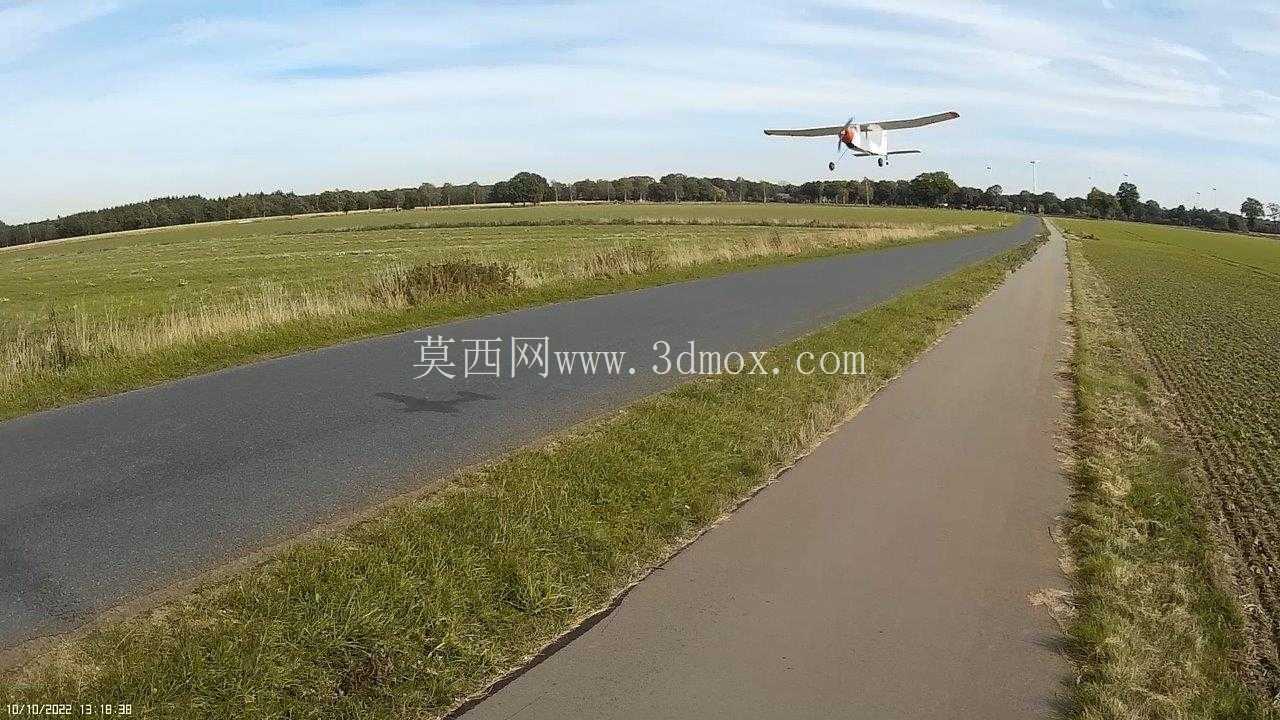

　　从实际使用场景看，这类机型主要面向低速稳定飞行任务。上单翼布局使机翼位于机身上方，机身对气流的遮挡较小，升力面受侧风扰动后的恢复趋势较明显，适合新手训练、休闲飞行、航拍挂载验证以及小型科研平台搭载。机翼相对机身的位置较高，重心位于机翼下方，飞行中出现滚转偏差时会产生自然回正倾向；同时较大的机翼面积和较低的翼载荷，让起飞滑跑、低空通场和小半径转弯都更容易控制。对于结构设计人员而言，这种布局也便于把机翼做成可拆部件，运输时可以将长机翼与机身分离，现场再通过翼台、翼销或绑带完成装配。

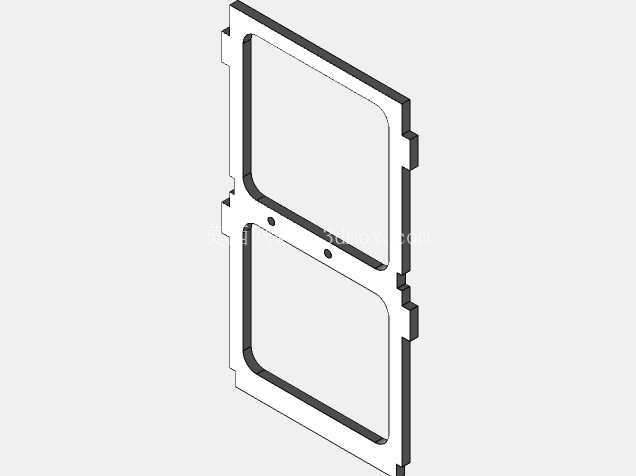

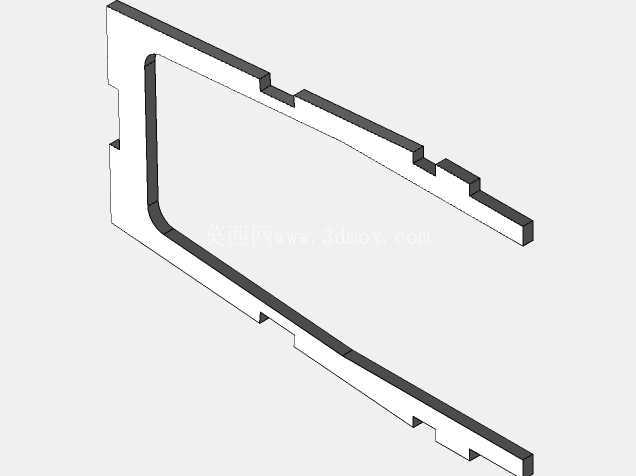

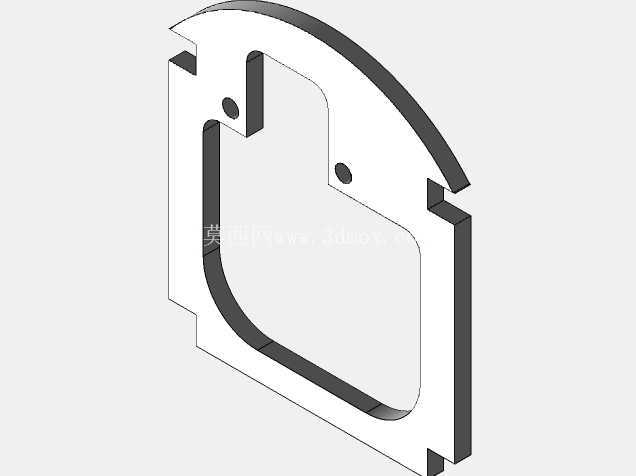

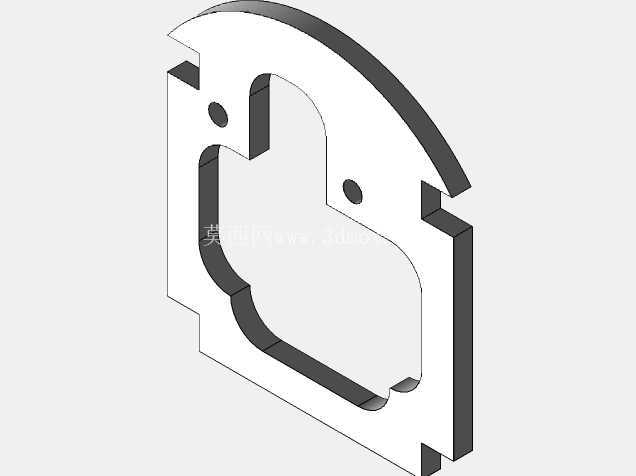

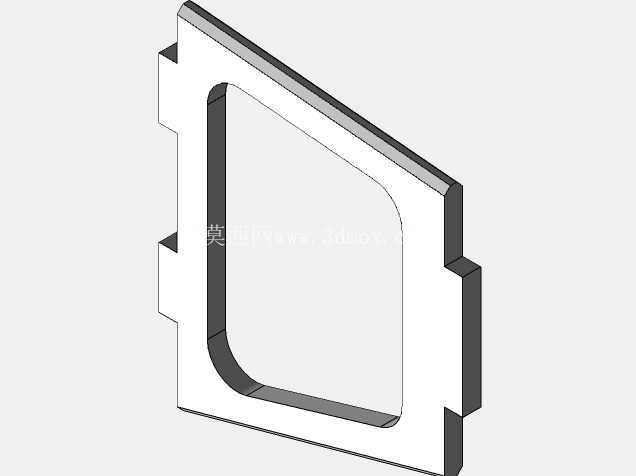

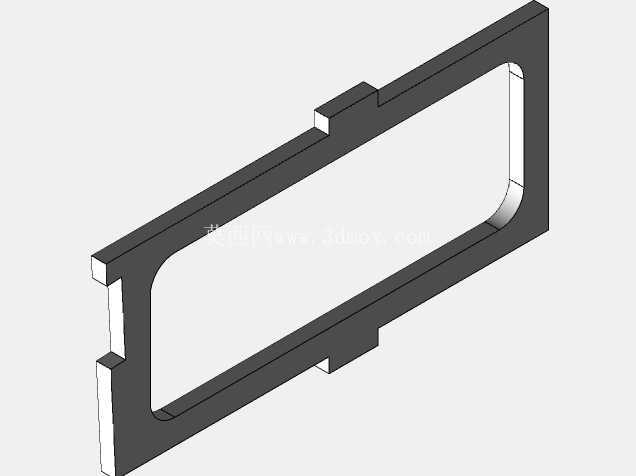

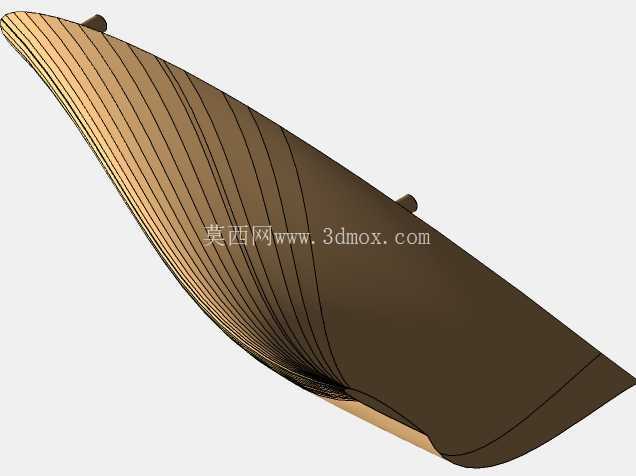

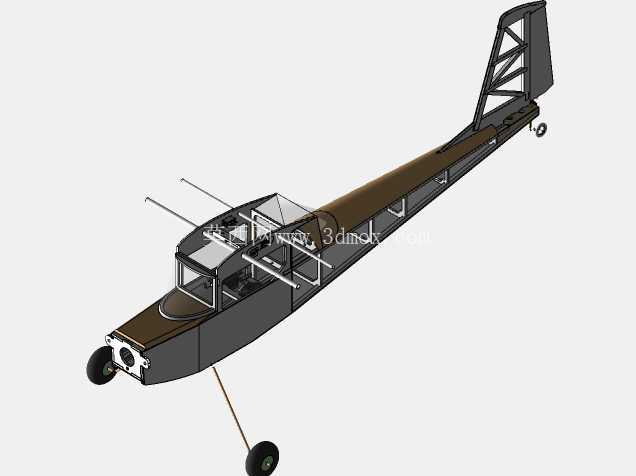

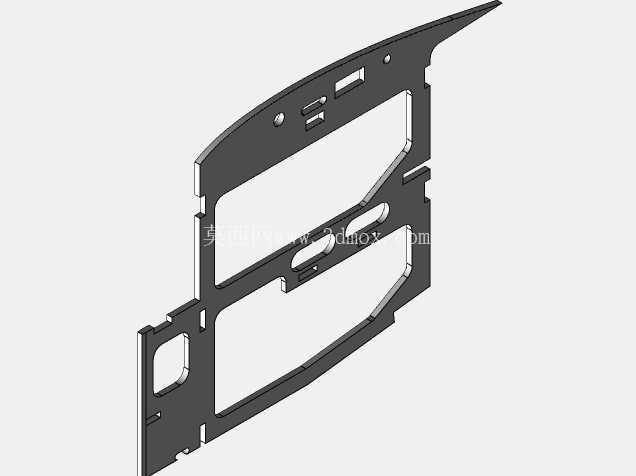

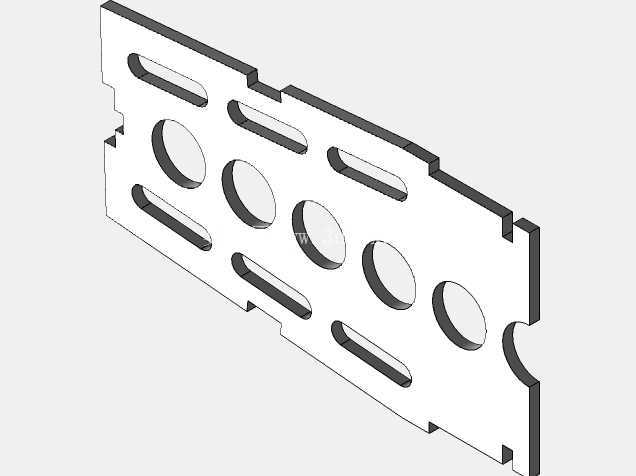

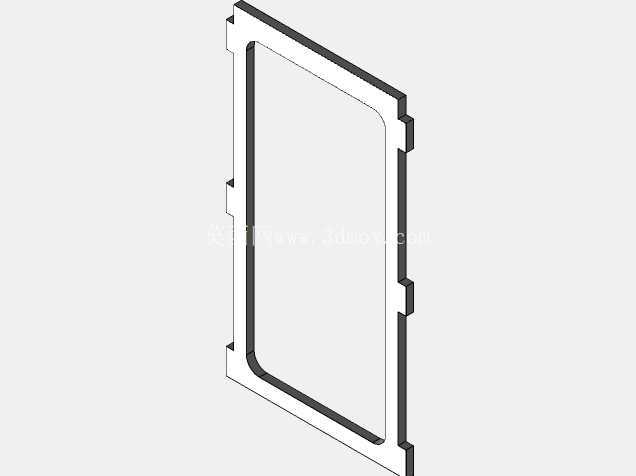

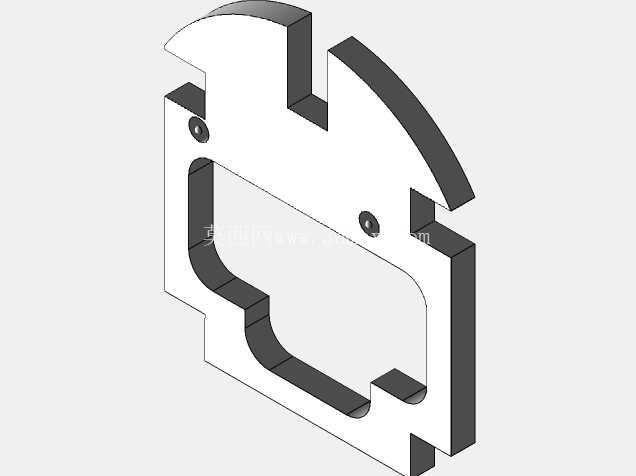

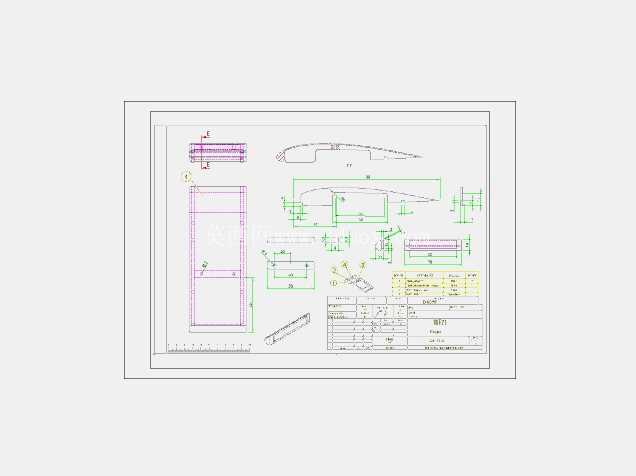

　　机身部分采用细长舱体造型，前段容纳动力系统、电池或燃油设备，中段设置座舱与机翼安装区，后段逐渐收窄并连接尾翼。外形上，机头整流罩、侧窗、舱门轮廓和尾段线条均按实机比例建立，既能用于外观展示，也能作为蒙皮裁切和骨架放样的参考。木质航模的典型思路是用轻木、桐木或层板构成框、肋、梁和纵墙，再在外层覆盖蒙皮或薄膜；三维模型中机身截面的变化可以直接指导隔框形状，机头到尾锥的连续曲面则有助于判断蒙皮拼接位置和加强片布置。

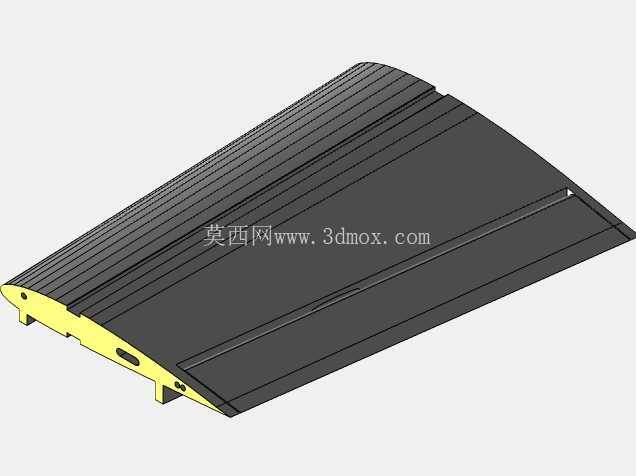

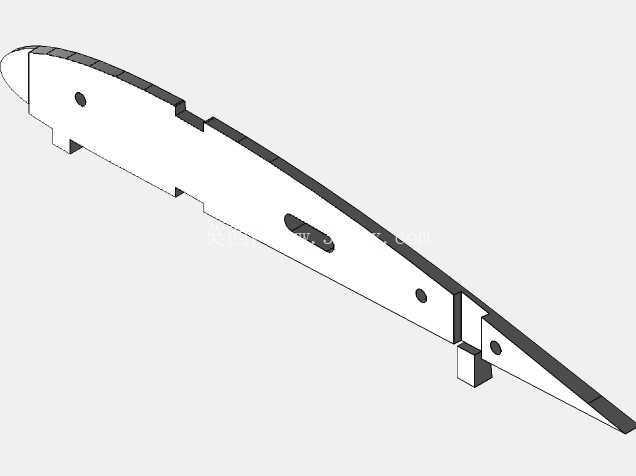

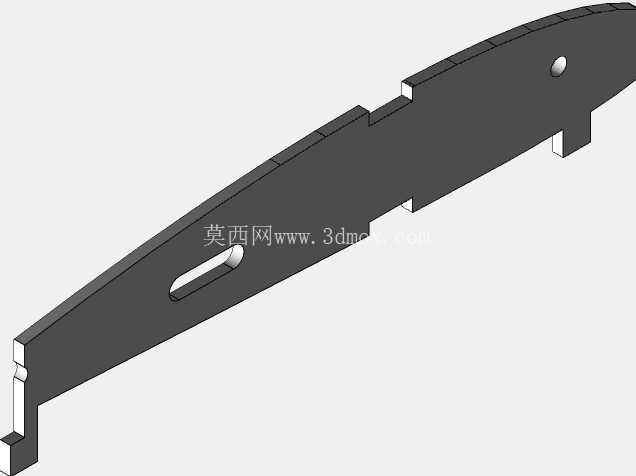

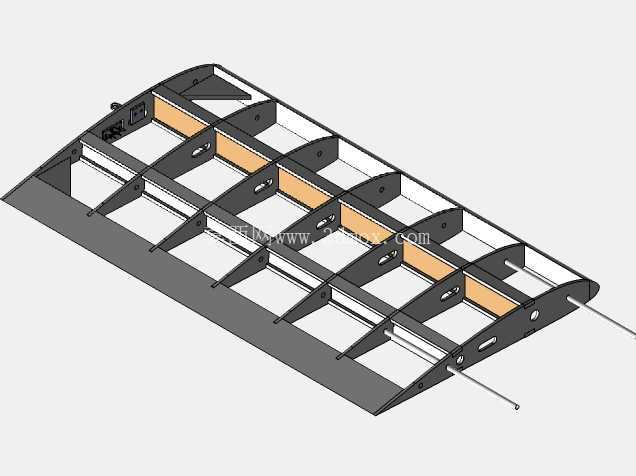

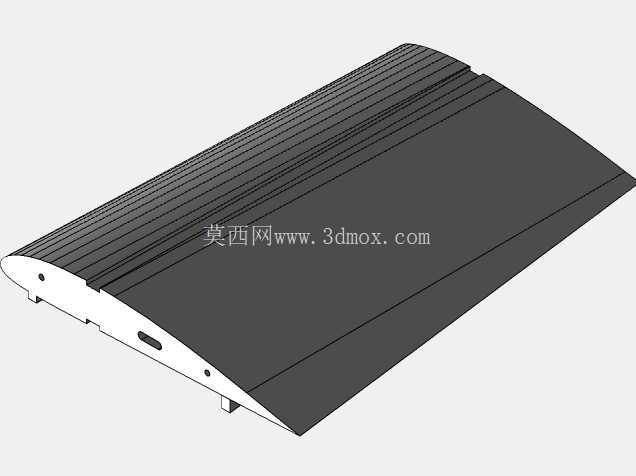

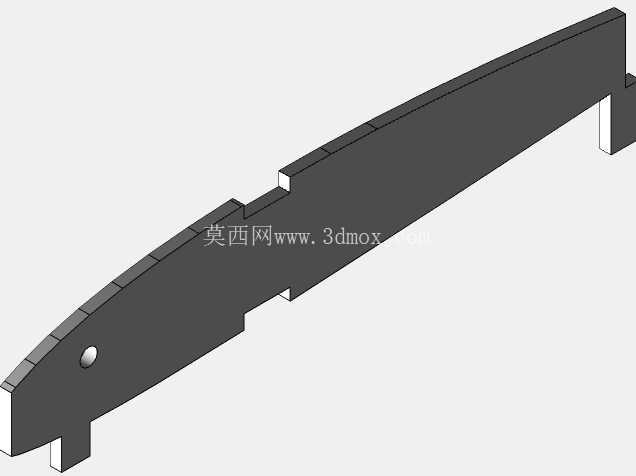

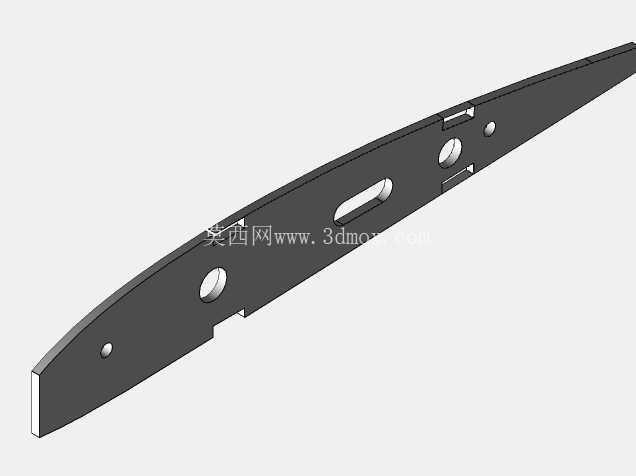

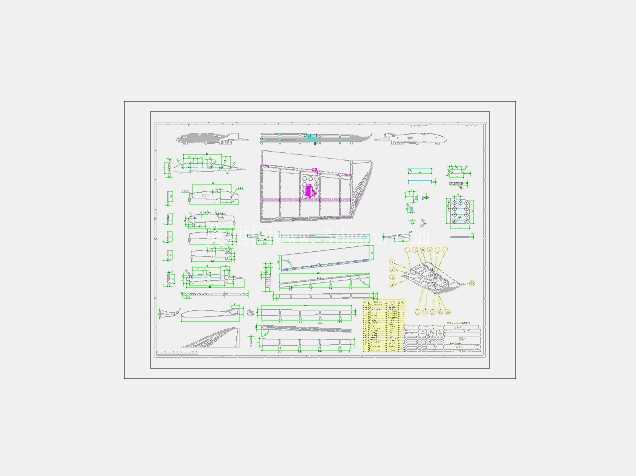

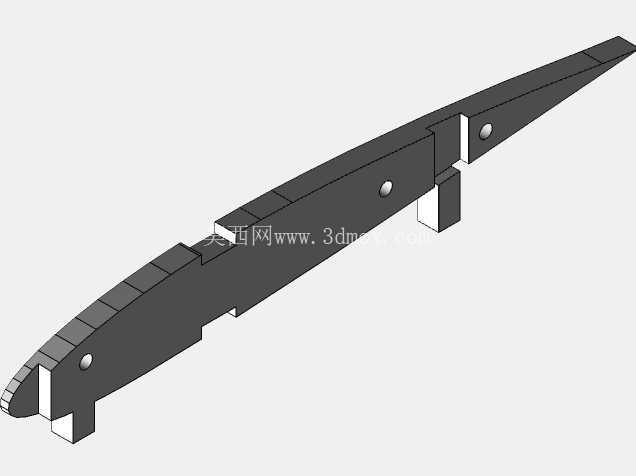

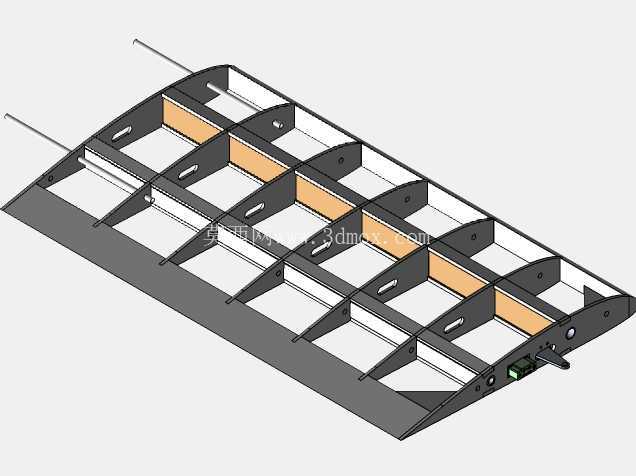

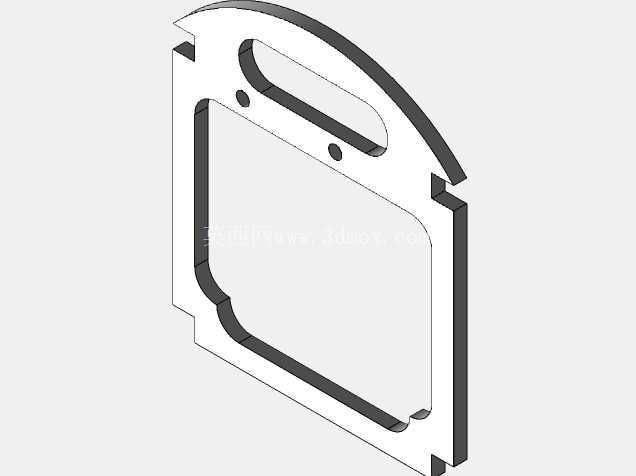

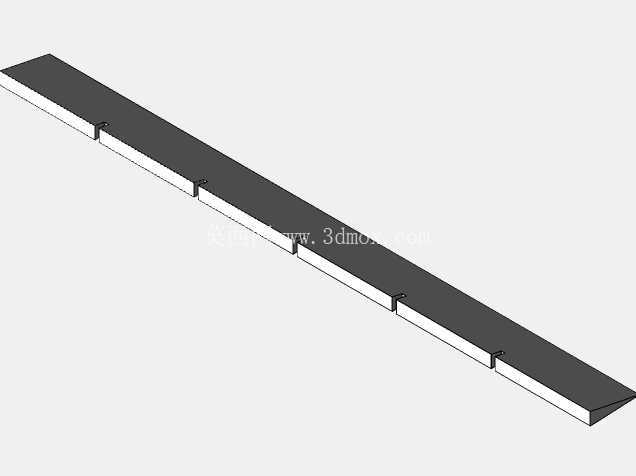

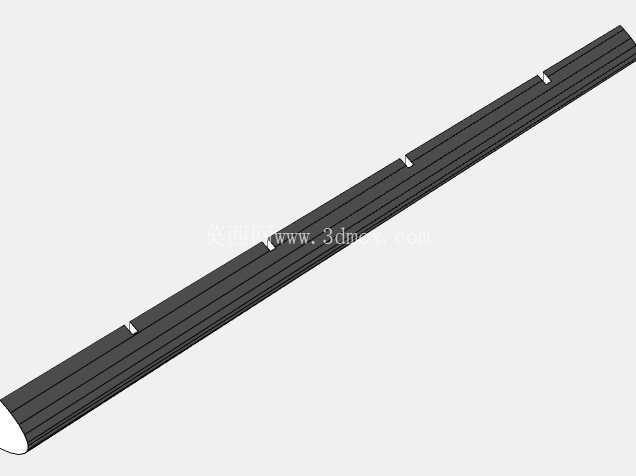

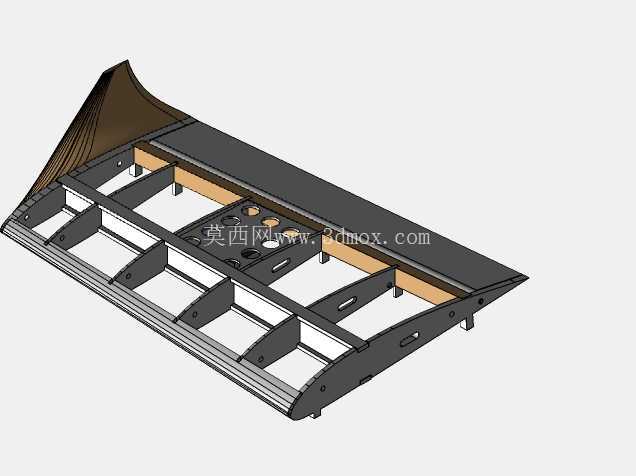

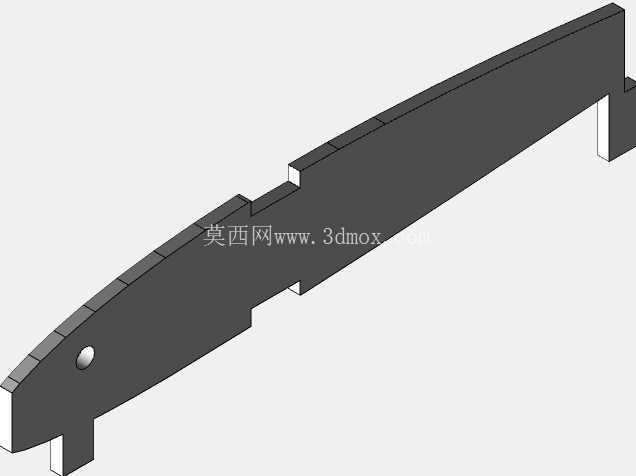

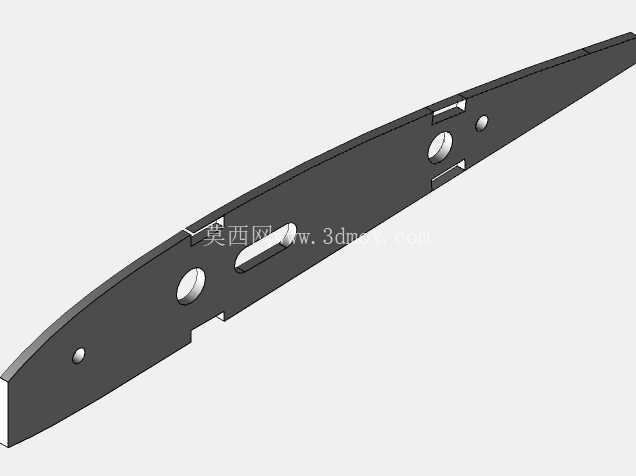

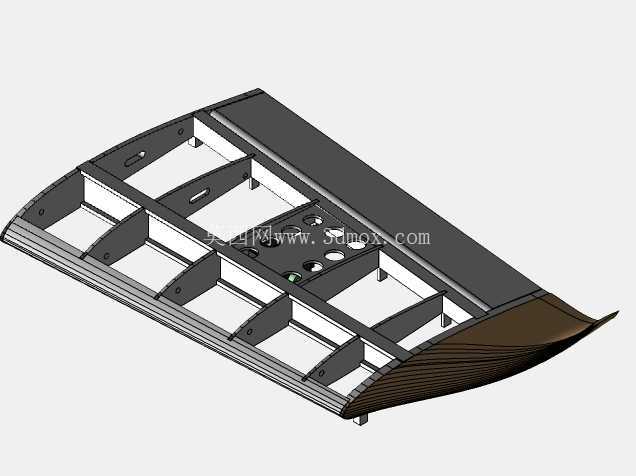

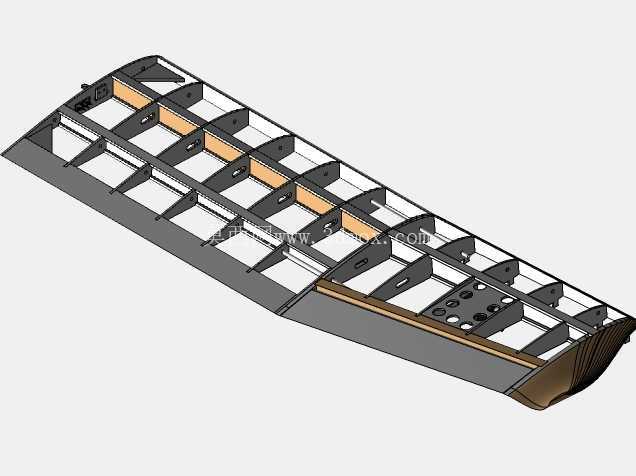

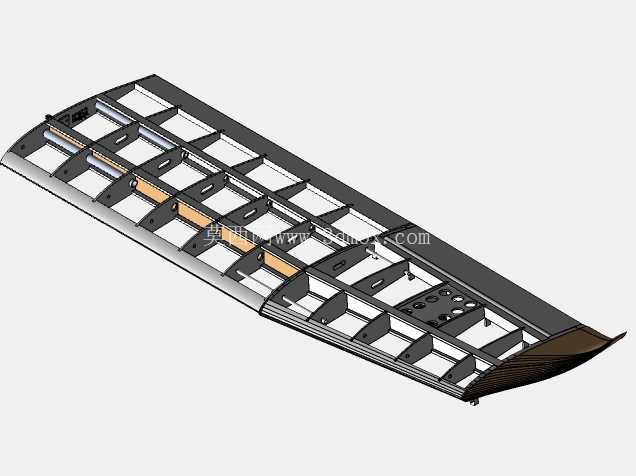

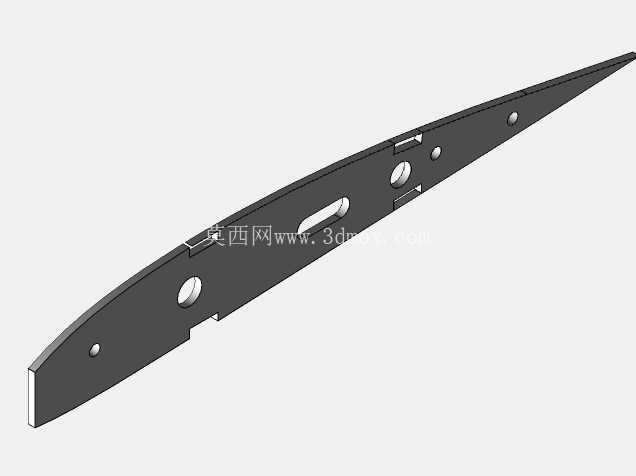

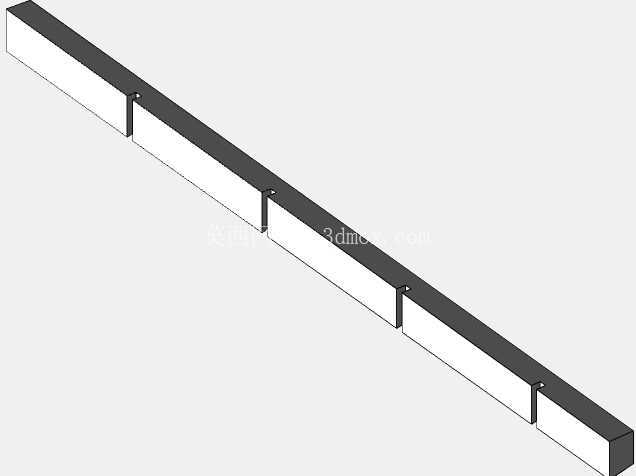

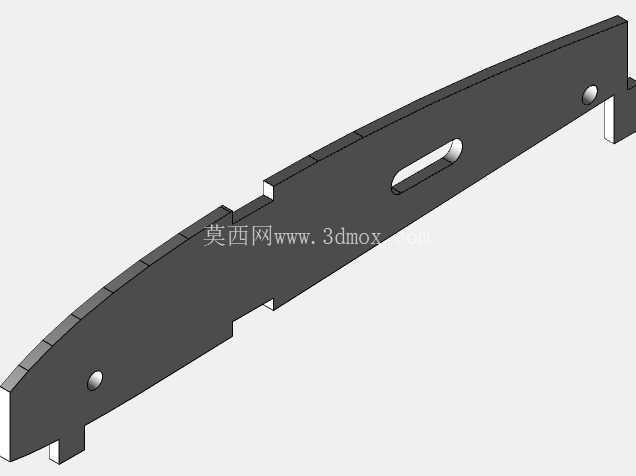

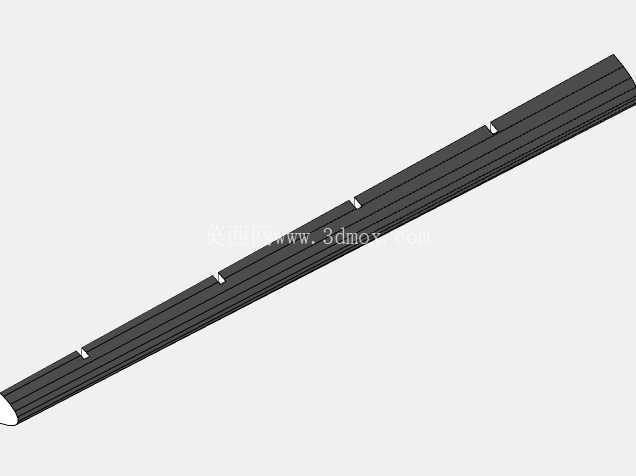

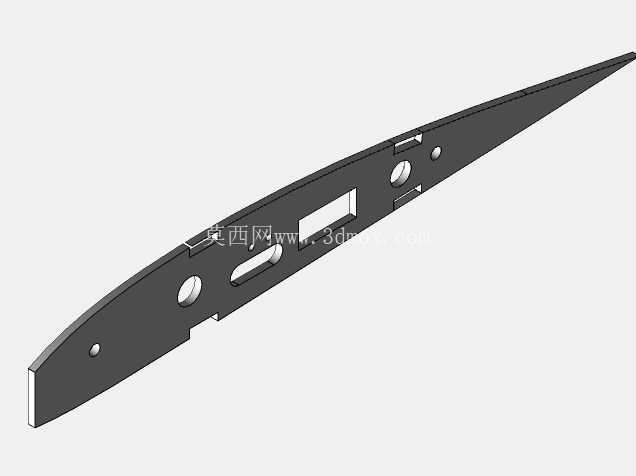

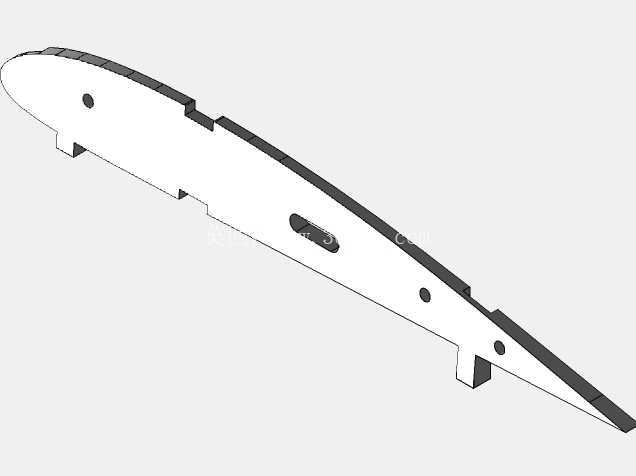

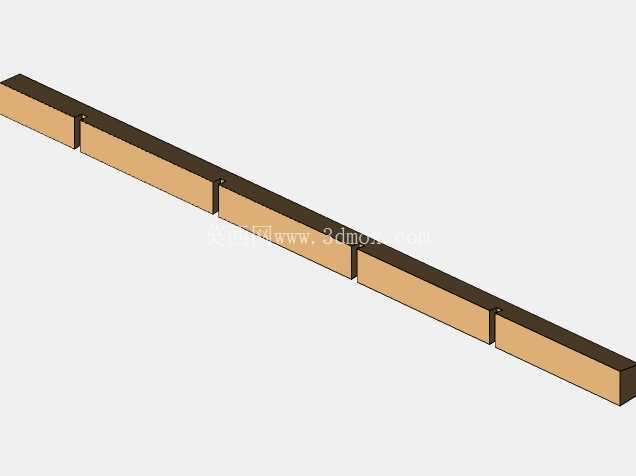

　　机翼是整机升力的核心。模型中机翼为平直大展弦比形式，翼尖带有红色端板区域，翼梁沿展向贯穿，翼肋按弦向分布。设计时需要重点关注机翼根部与机身翼台的连接边界，因为升力通过翼根传递到机身，起飞、着陆和机动飞行中的弯矩都会集中在该区域。实际制作中，通常会在翼根增加层板加强片、碳杆或硬木梁套，并在机身内部设置翼台隔板，使左右机翼的载荷能够穿过机身形成闭环。机翼前缘可采用硬质轻木或包覆层提高抗撞能力，后缘则布置副翼舵面，用于滚转控制。

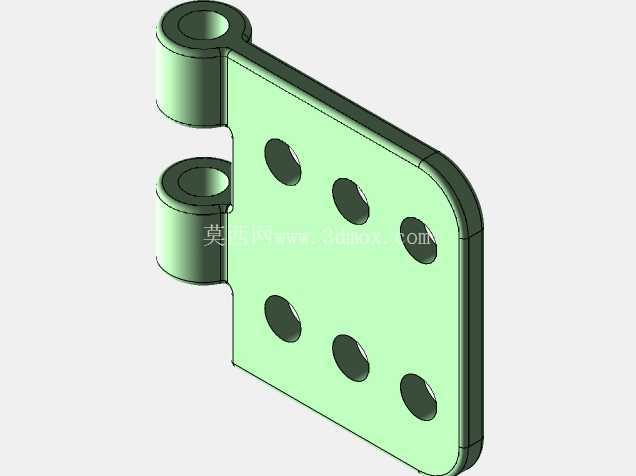

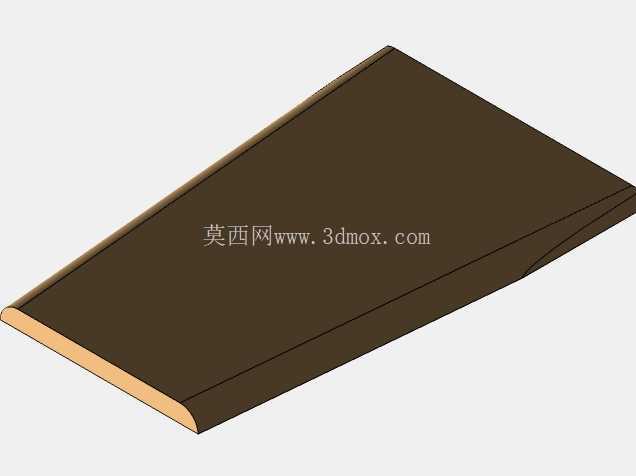

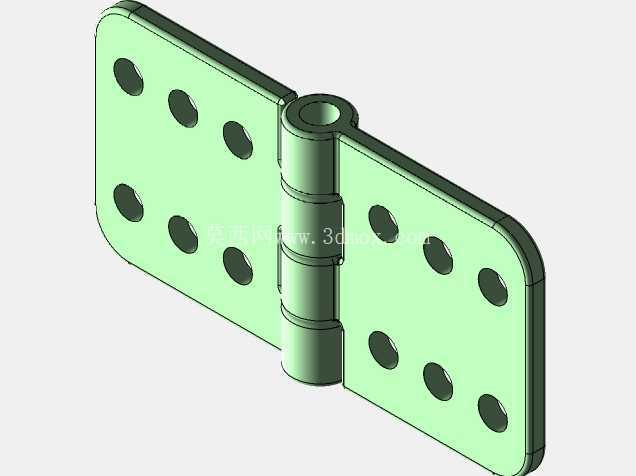

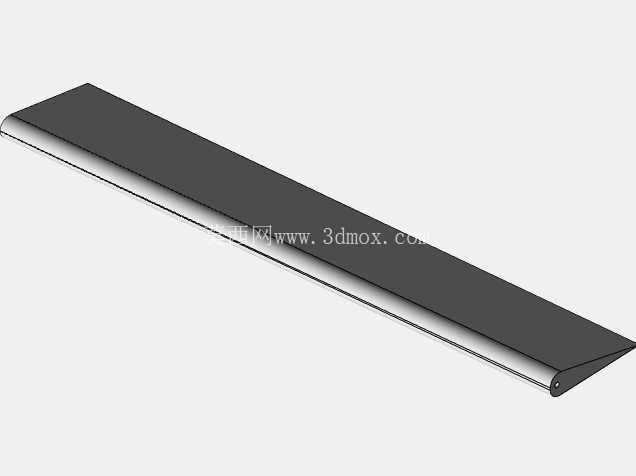

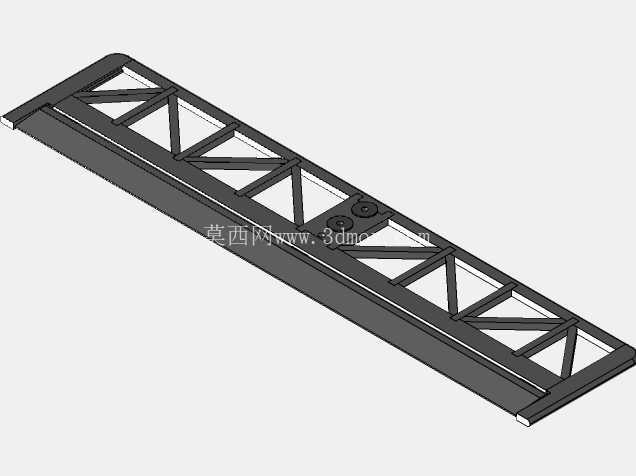

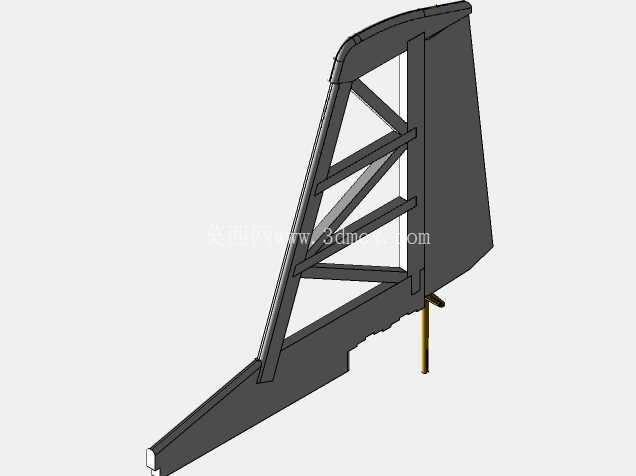

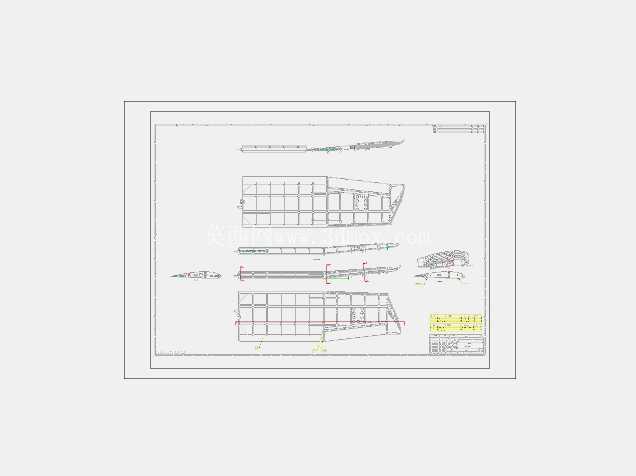

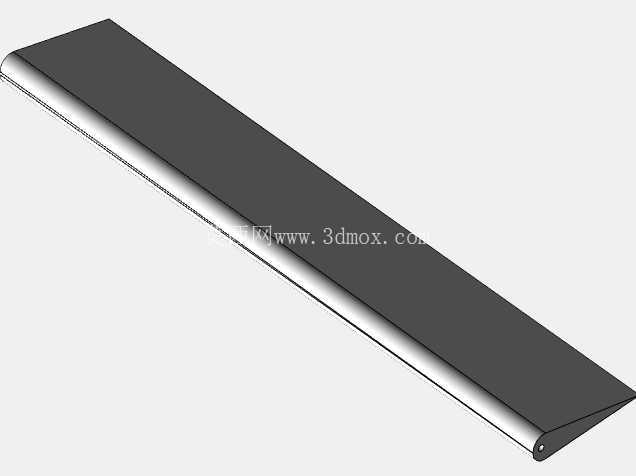

　　尾翼部分由垂直安定面、方向舵、水平安定面和升降舵组成，承担航向与俯仰稳定。垂尾位于机身后端上方，平尾安装在尾段下部或侧后方，舵面通过铰链与安定面连接。建模和装配时要保证平尾左右对称、垂尾与平尾垂直，尾翼安装角与机翼基准线保持一致，否则飞行中容易出现偏航、滚转耦合或俯仰配平异常。尾段结构虽然受力较机翼小，但对刚度敏感，木质结构中常通过加长尾梁、增加三角加强片和合理布置拉线或推拉杆来减少颤振。

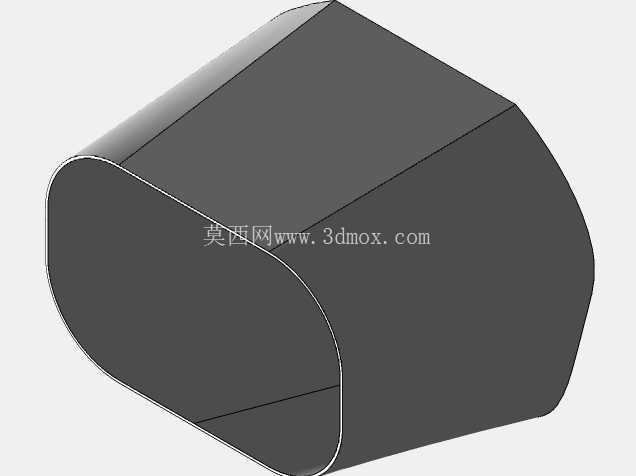

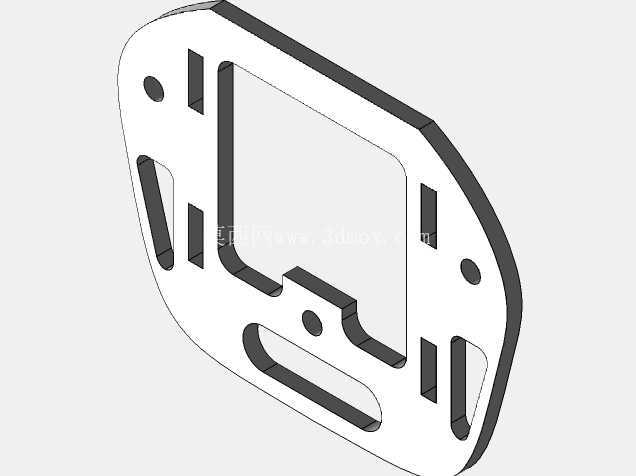

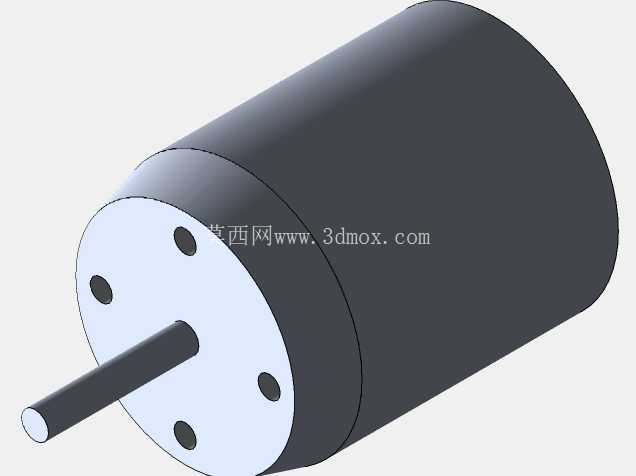

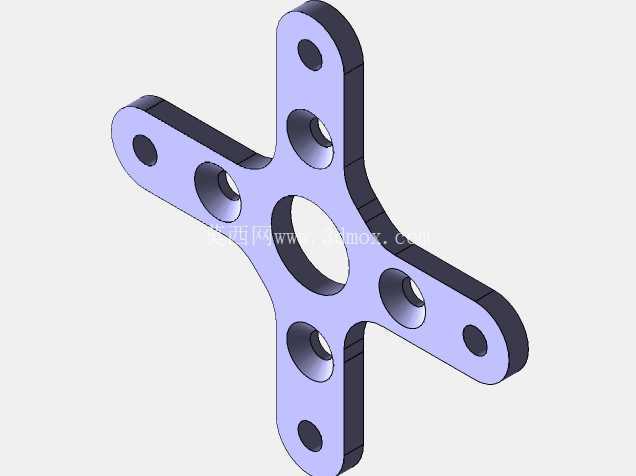

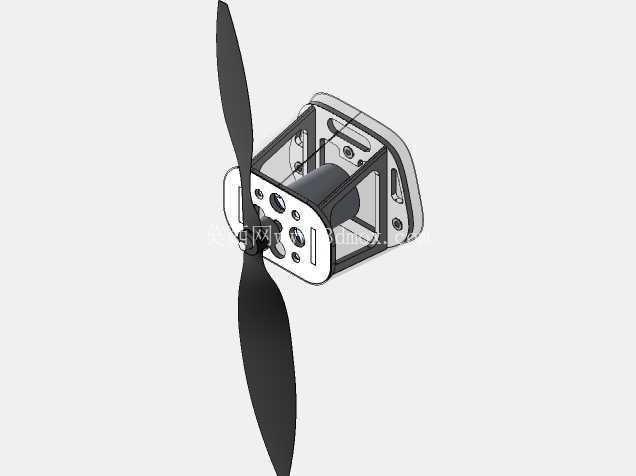

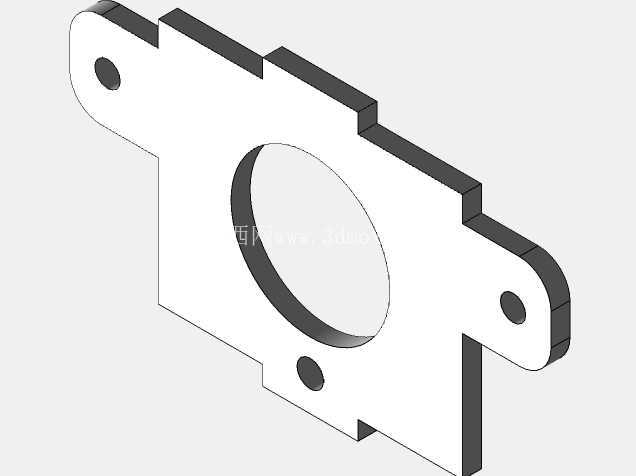

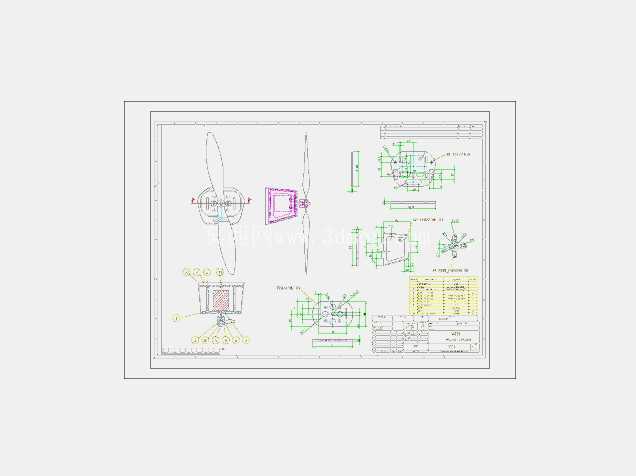

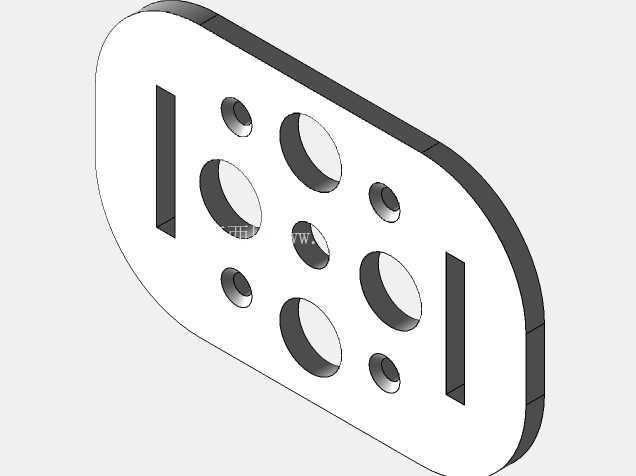

　　动力系统位于机头，模型表现了整流罩、双叶螺旋桨和桨毂区域。前置螺旋桨拉进式布局能让气流直接冲刷机翼和尾翼前方，操纵面在低速时仍有较好的气动响应。选型时需要根据翼展、起飞重量和飞行风格匹配电机或油动发动机，螺旋桨直径与桨距会影响静拉力、爬升率和最高速度。机头防火框应使用较硬的层板或金属件固定，动力轴线要与机身基准线保持设定的下拉角和右偏角，以抵消扭矩和拉力线带来的姿态偏差。

　　起落架采用后三点形式，两个主轮位于重心稍靠前位置，尾轮或尾橇布置在尾段下方。主起落架由弹性支架、轮轴和小直径机轮组成，能够在草地、土跑道等不平整场地吸收着陆冲击。模型中主轮外八和支架张开的形态有助于提高地面滑跑稳定性，尾轮则可与方向舵联动，实现地面转向。设计安装边界时，需要核对螺旋桨桨尖到地面的净空，避免起飞抬头或着陆压缩时桨叶触地；同时主轮位置不能过度靠后，否则三点滑跑时容易拿大顶，也不能过度靠前，否则尾轮难以抬起、起飞旋转困难。

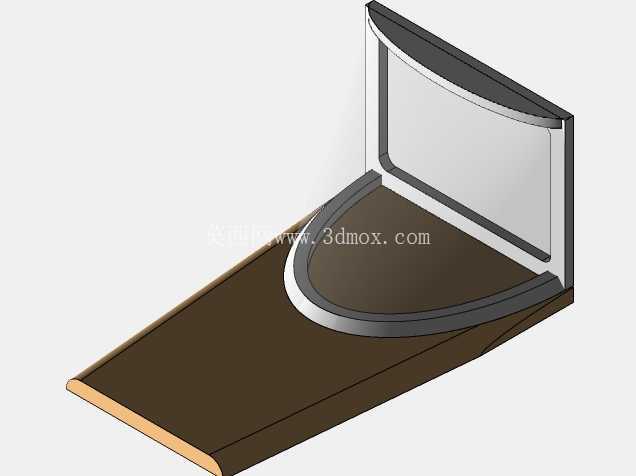

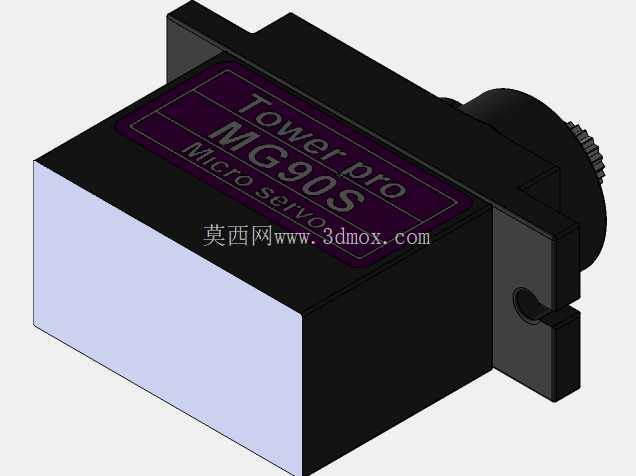

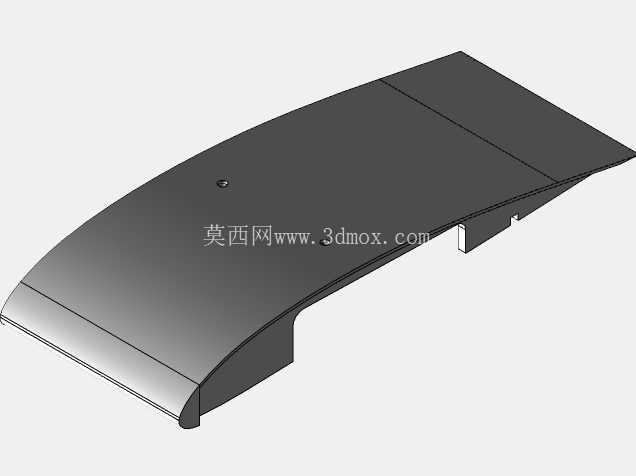

　　座舱与外形包覆区域兼顾气动和装配维护。侧窗、风挡和舱门轮廓在模型中清晰可见，实际结构中座舱盖通常采用透明塑料片或真空成型件，机身侧面预留设备检修口，便于更换电池、调整接收机、布置舵机和拉线。机身内部空间虽小，但需要按重量分布安排组件，较重的电池、油箱和动力设备应尽量靠近重心，尾段设备则应减重，以避免配平困难。

　　从安装边界看，整机外形由翼展、机身长度、垂尾高度和螺旋桨直径共同决定运输与存放条件。机翼作为最长部件，应设计可拆卸接口；尾翼也可根据运输需求做成可拆或可折叠形式。机身内部要预留舵机安装台、拉杆通道、机翼固定孔和设备舱空间；外部则要确认起落架轮距、尾轮位置、螺旋桨旋转包络和地面停机角之间的关系。各活动舵面需留出偏转间隙，副翼、升降舵和方向舵在最大行程内不能与固定翼面或机身干涉。

　　在结构验证时，可借助三维模型检查翼肋间距、梁的连续性、隔框对齐和起落架固定点强度，也可以把外观曲面展开为蒙皮加工参考。对于木质制作，模型中的直线、曲面和对称关系能够减少放样误差；对于改装用户，则可以在机翼下方、机头内部或机身腹部评估任务设备的安装空间。整体结构不追求复杂机构，而强调低速飞行稳定性、手工制作可实现性和野外场地适应性，是固定翼航模设计与制造中非常典型的基础平台。
