木质框架遥控滑翔机航模结构设计

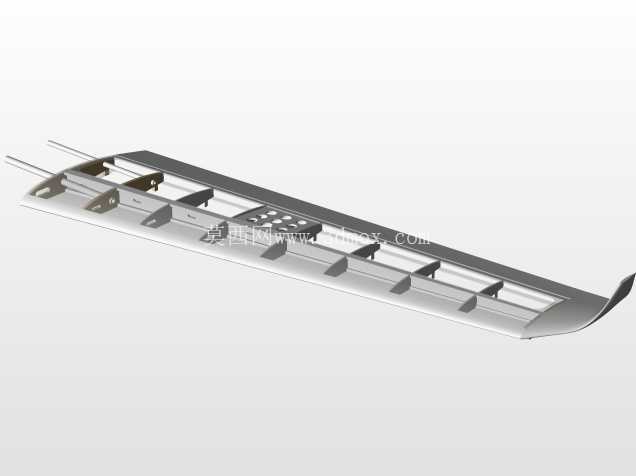

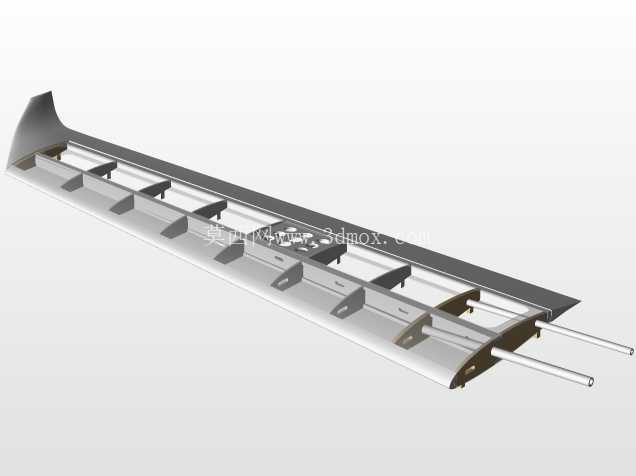

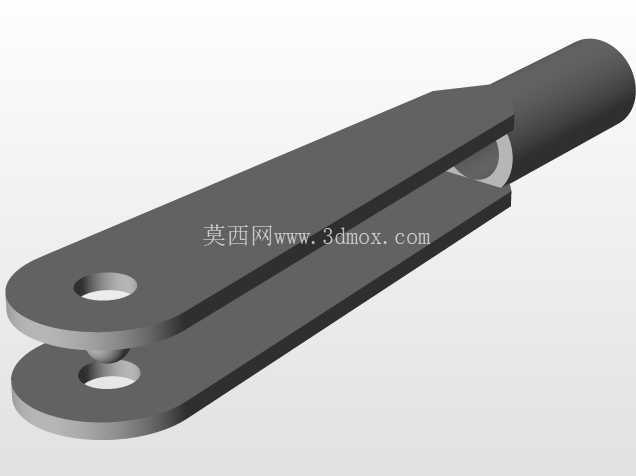

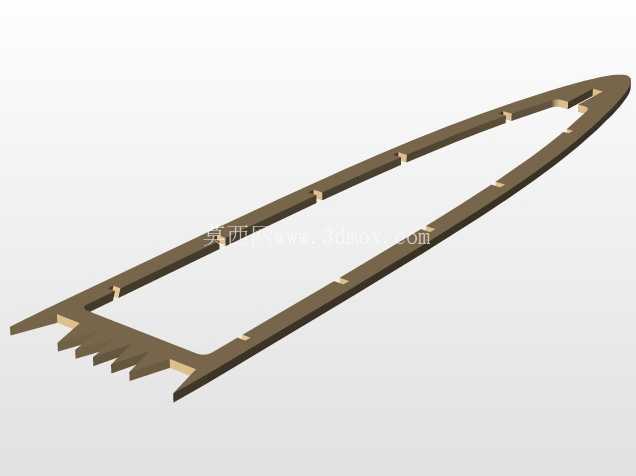

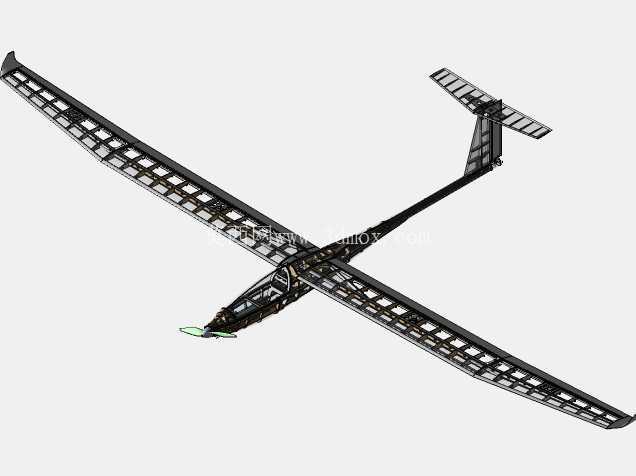

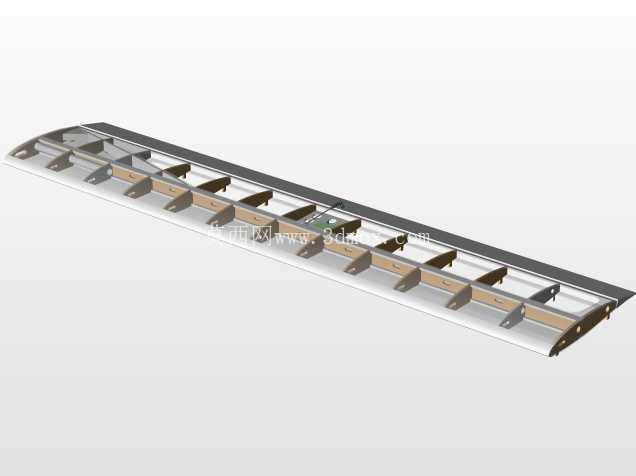

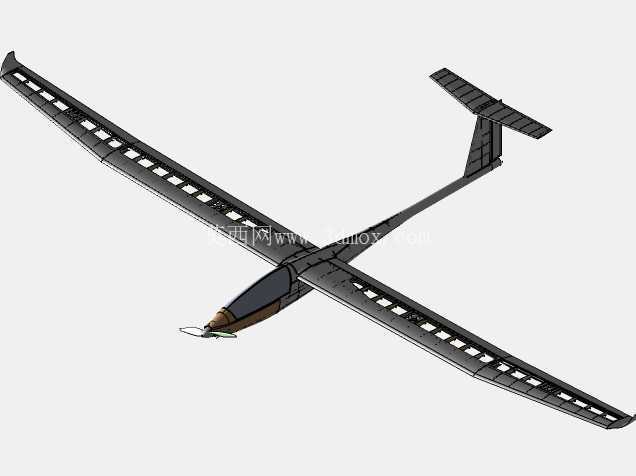

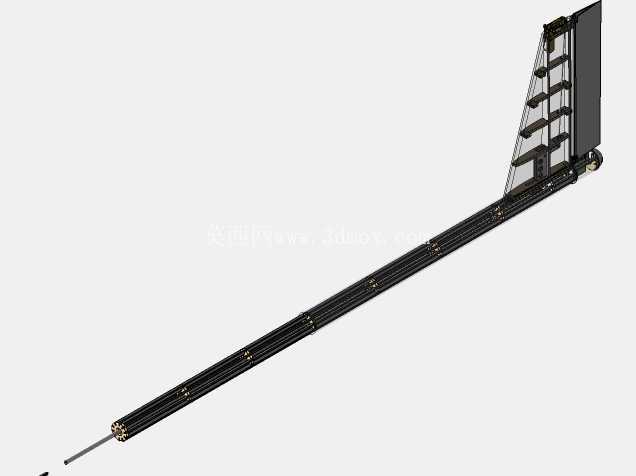

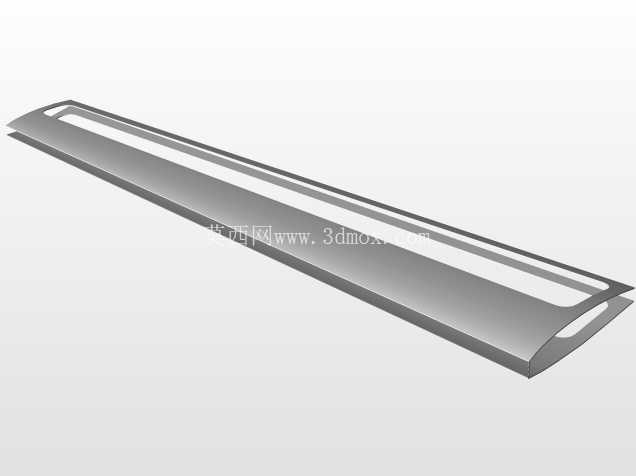

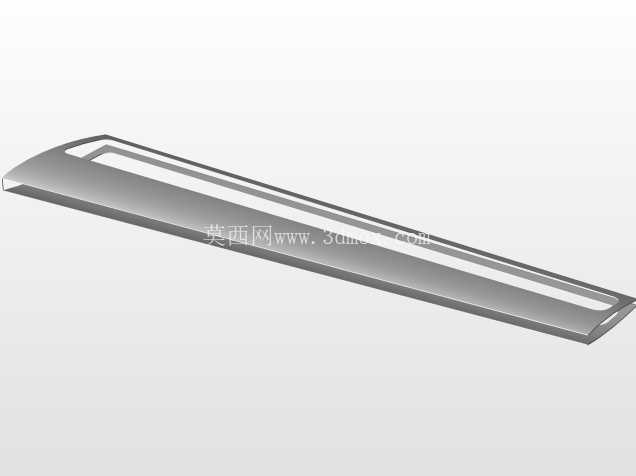

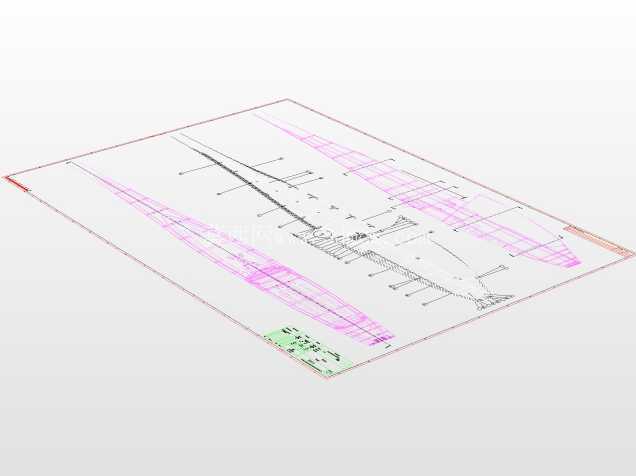

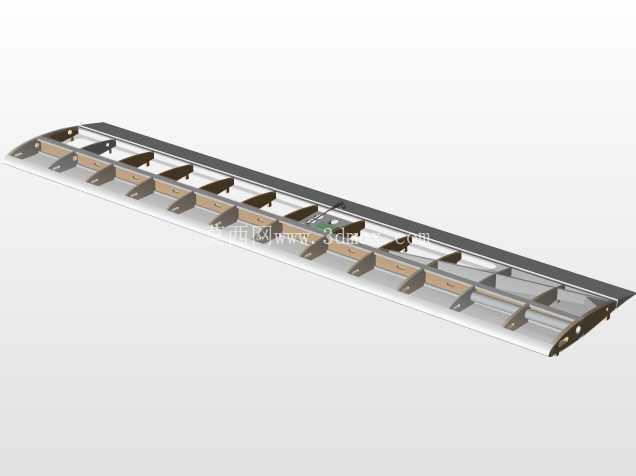

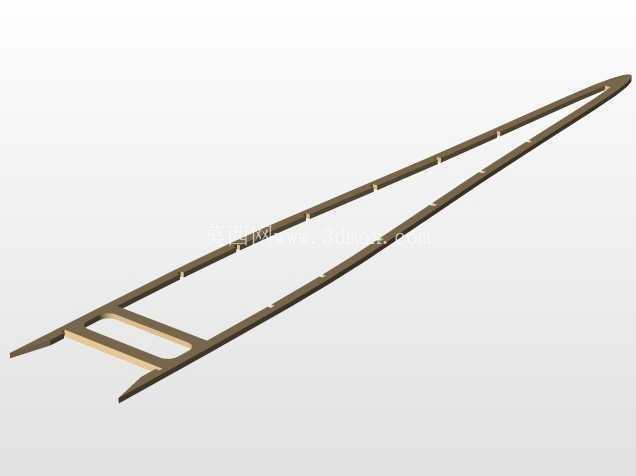

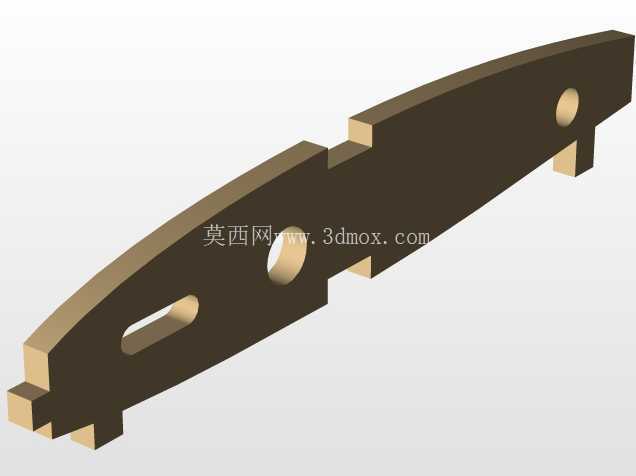

　　这套航模结构围绕大翼展固定翼滑翔机展开，整机采用经典木质骨架承力思路，机翼、尾翼与机身均以纵梁、翼肋、隔框和蒙皮衬条构成镂空桁架，在保证抗弯抗扭刚度的同时把结构重量压到较低水平。从三维结构中可以看到，左右机翼沿机身对称布置，翼肋按翼型站位连续排列，主梁贯穿翼展方向并与机身中部承力区对接，前缘与后缘通过连续条材封闭轮廓，使蒙皮铺设后能够形成顺滑的气动曲面。机翼末端设置上反角与翼尖整形段，有利于提升滑翔状态下的横向稳定性；尾翼采用常规高平尾布局，垂直安定面与水平安定面内部同样布置肋条和加强隔框，舵面铰接边界清晰，便于后续布置铰链、摇臂与舵机拉杆。

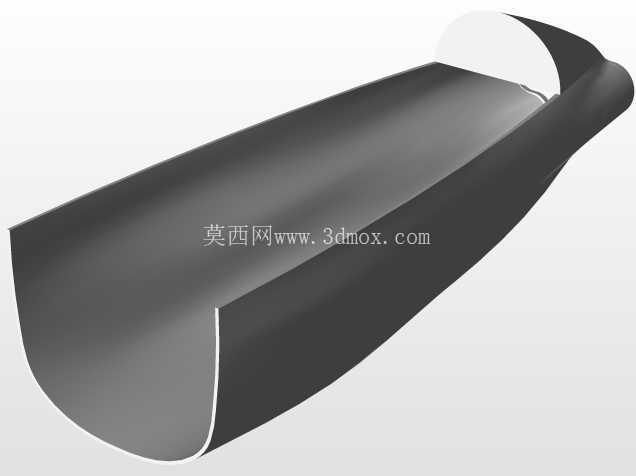

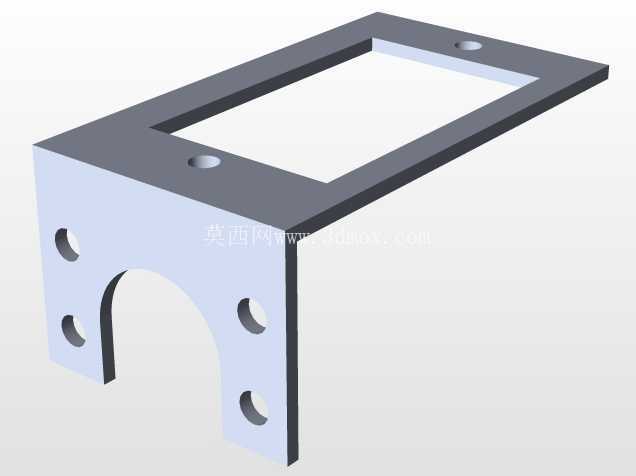

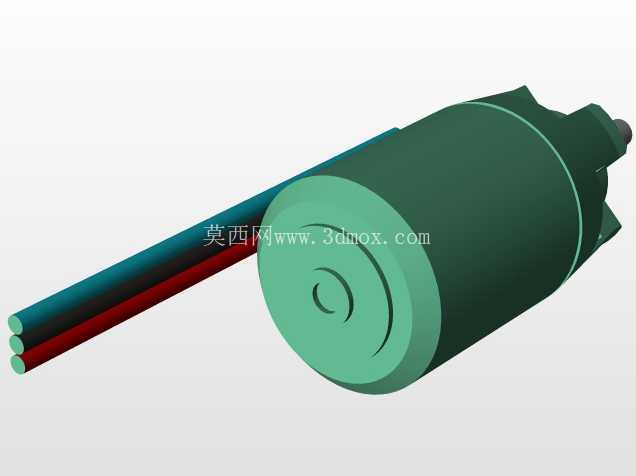

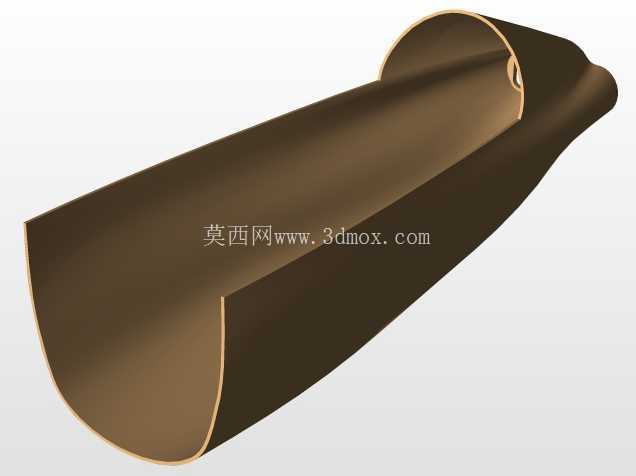

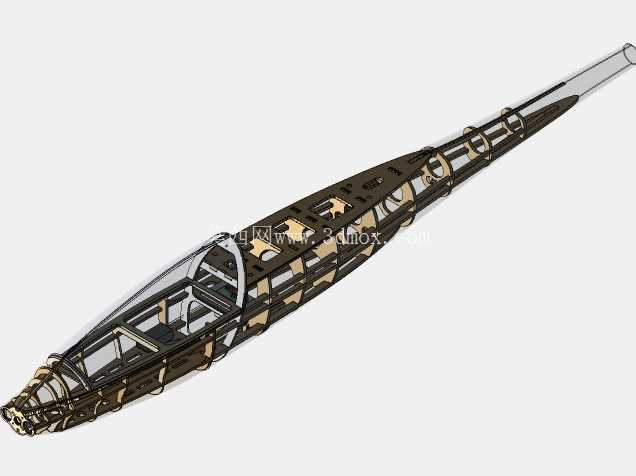

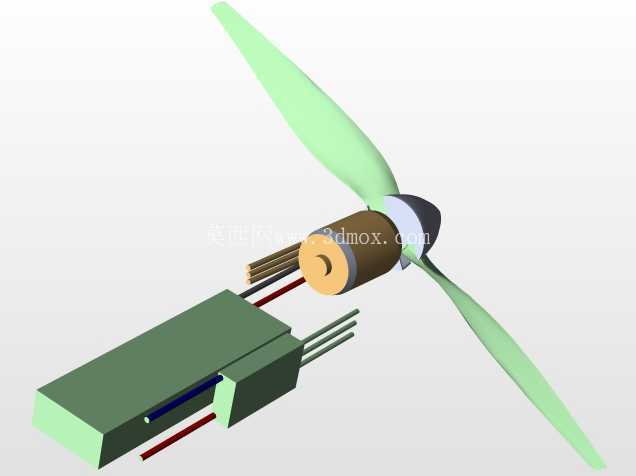

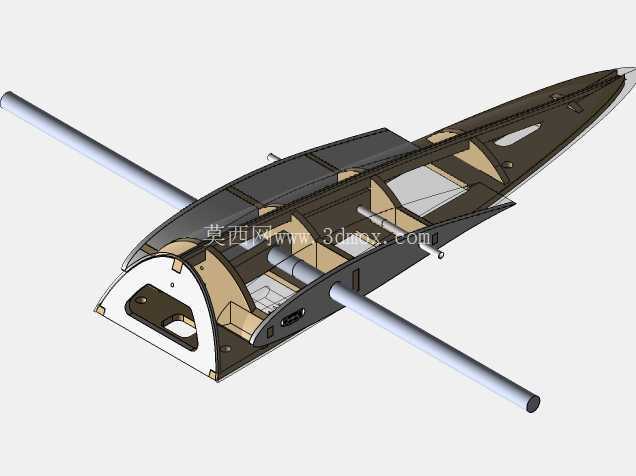

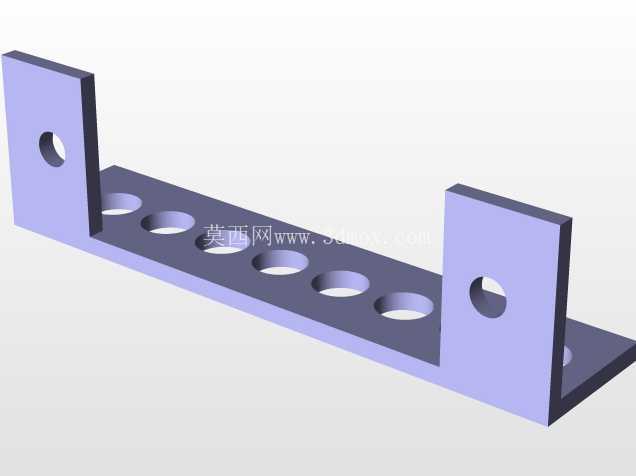

　　实际使用场景主要集中在户外山坡滑翔、平地牵引起飞、遥控航模教学以及轻木固定翼制作验证。这类机型不依赖大推力动力系统，重点在于利用低翼载荷、大展弦比机翼获得较长留空时间，因此结构设计必须在重量、强度和气动外形之间取得平衡。机身前段预留了遥控设备舱、电池安放区和舵机安装位，纵向上通过隔框控制截面形状，机头区域可根据方案安装整流罩、螺旋桨或牵引钩；机身中段与机翼对接处是全机载荷传递核心，翼梁接头、机身侧板和局部加强片需要共同承受机翼弯矩、着陆冲击以及牵引瞬间的拉力。后机身逐渐收窄，既减小阻力，也为尾翼操纵线系留出直线传动通道。

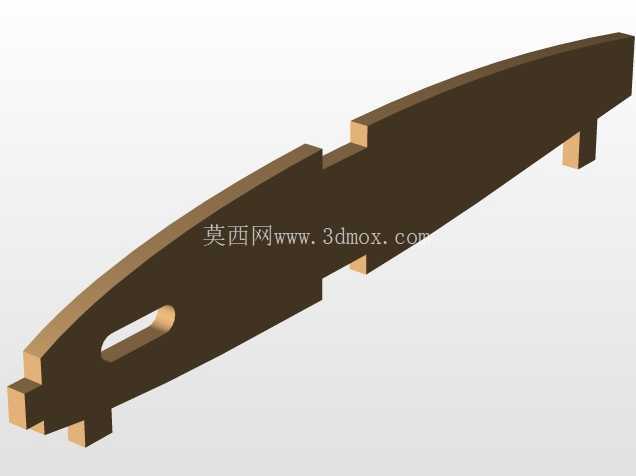

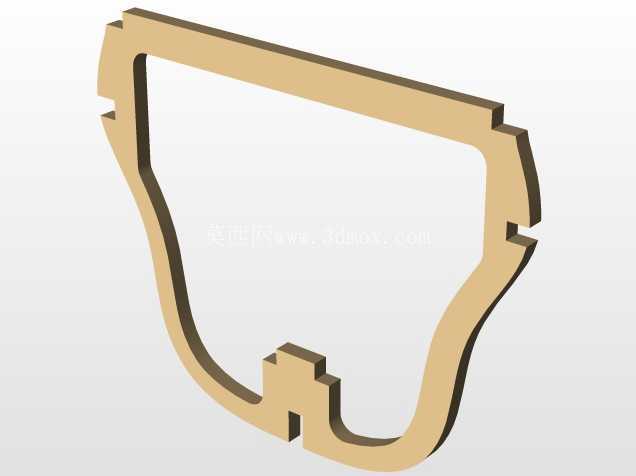

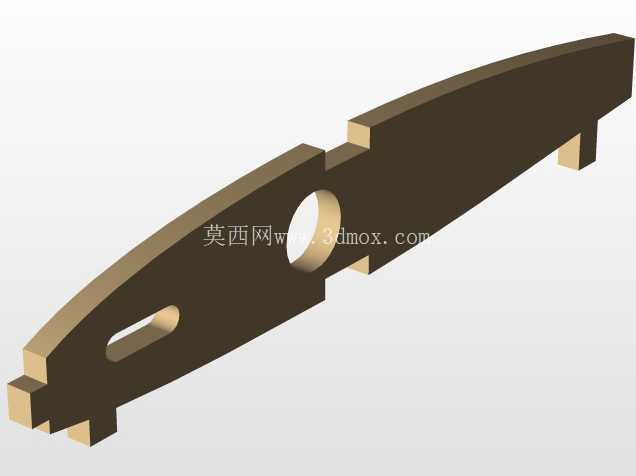

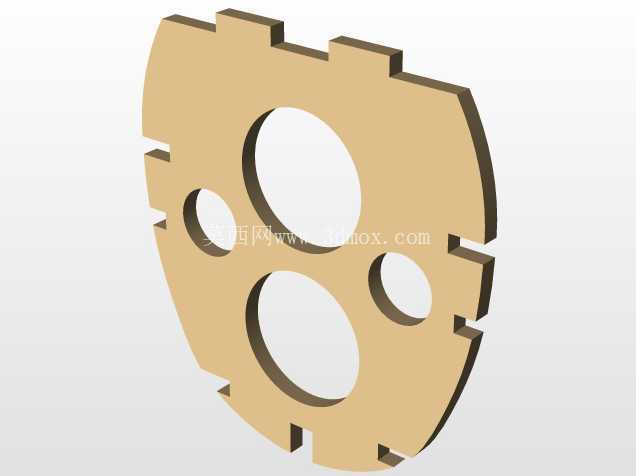

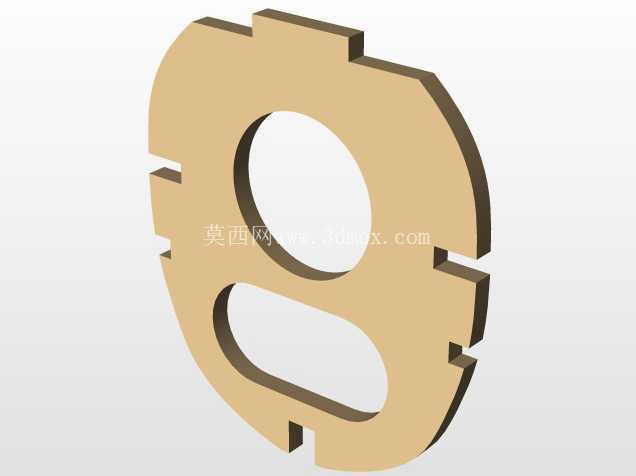

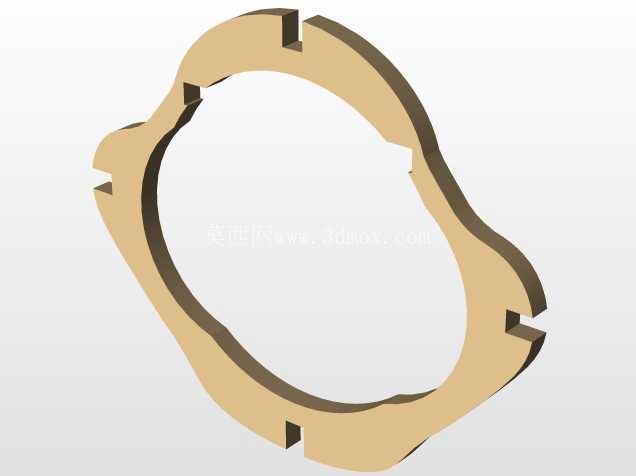

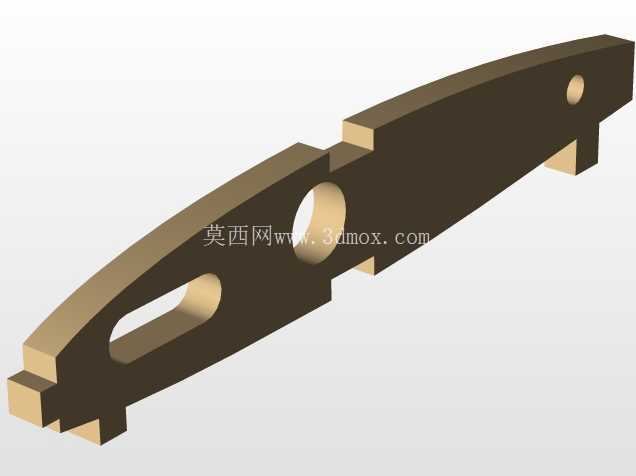

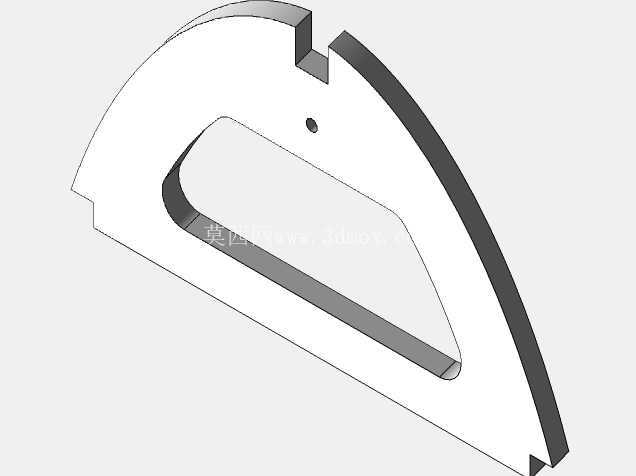

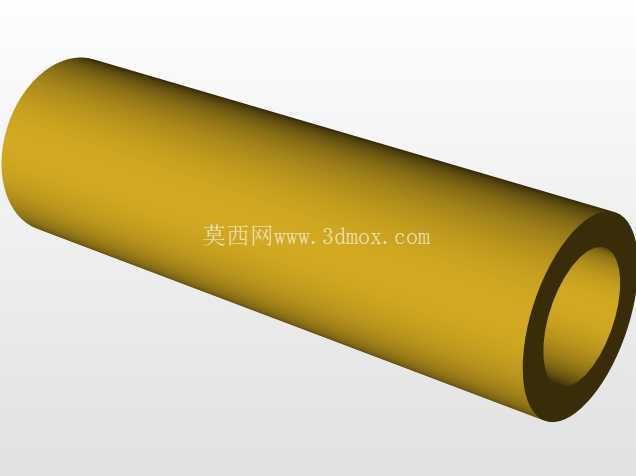

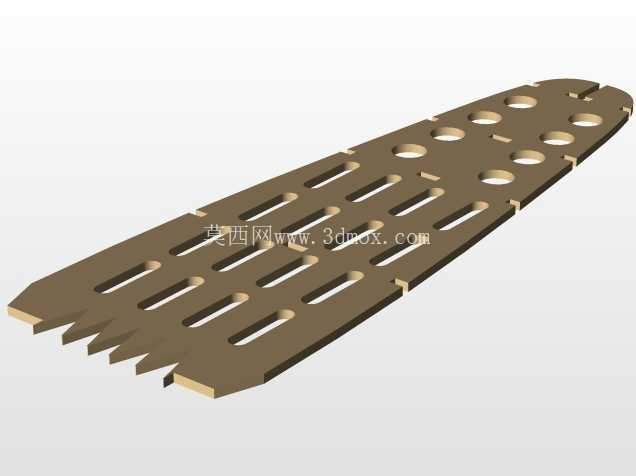

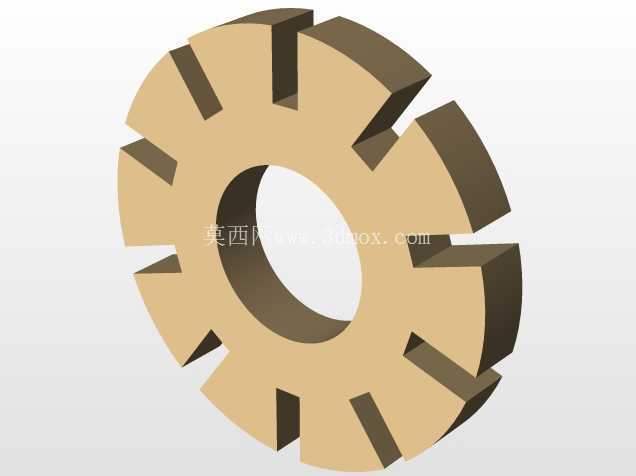

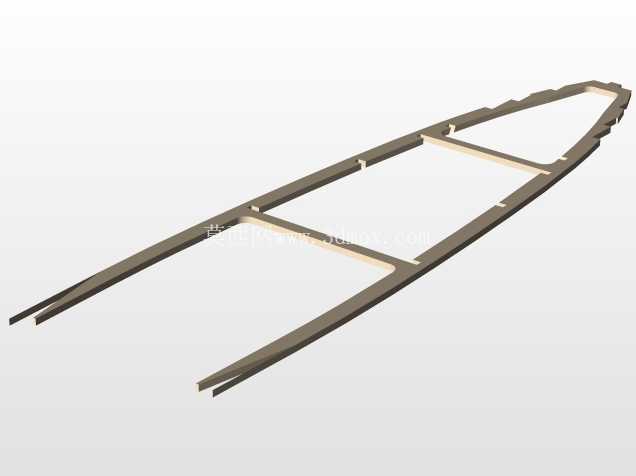

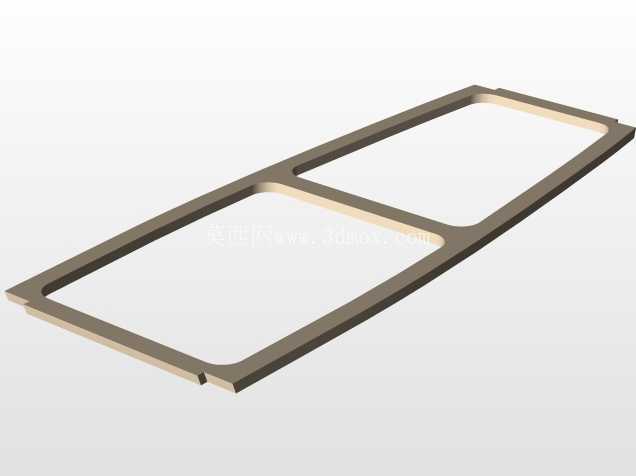

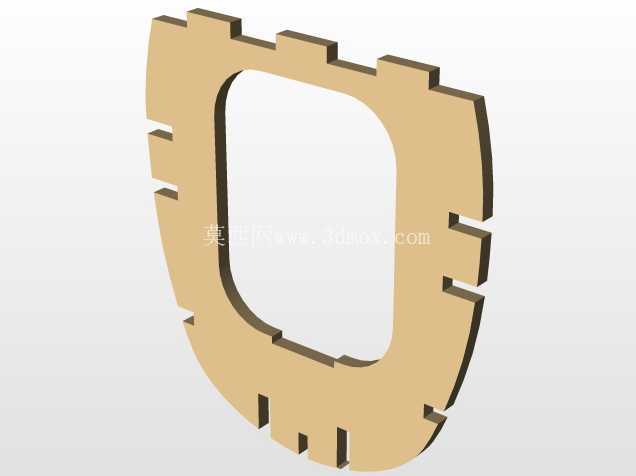

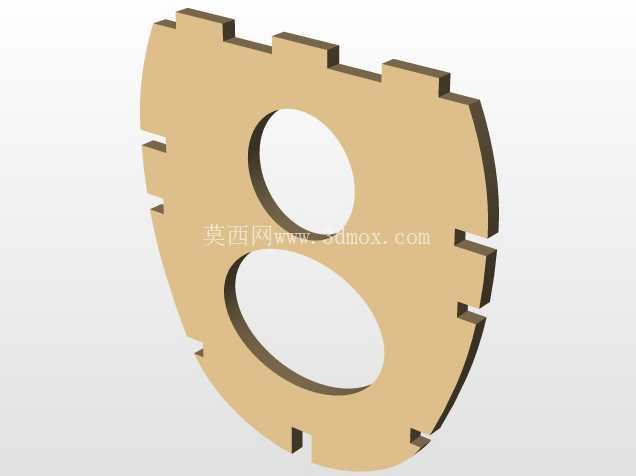

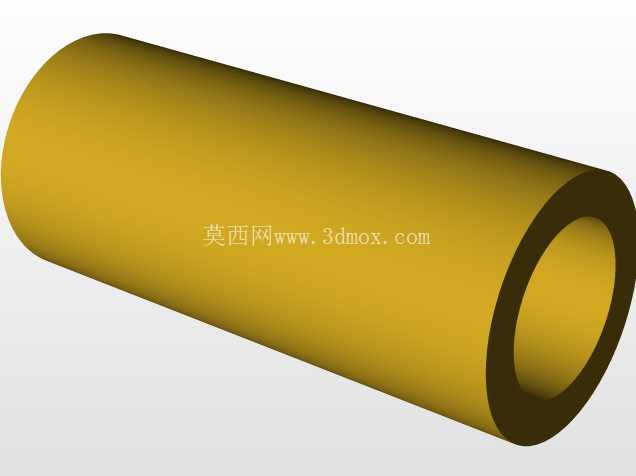

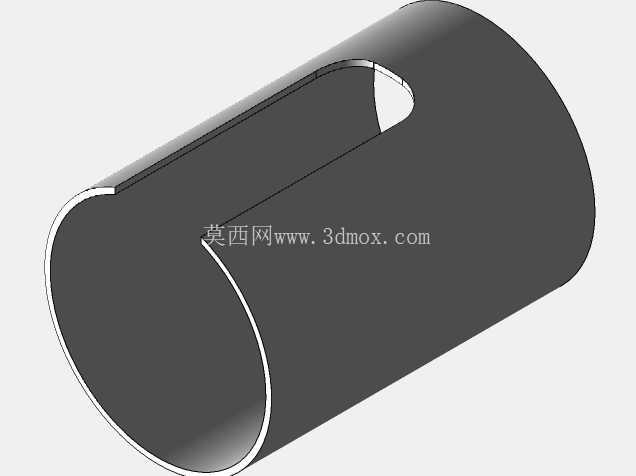

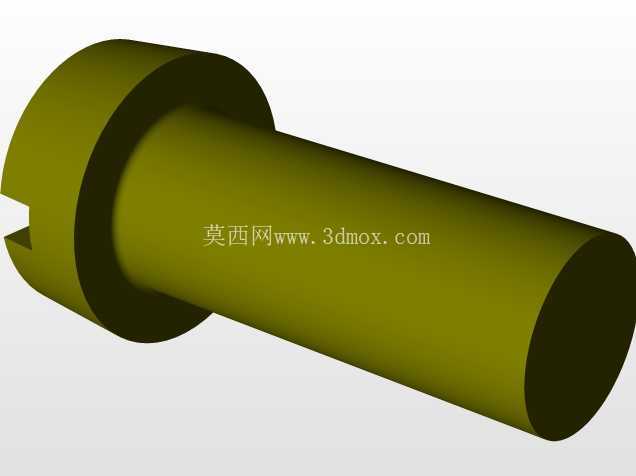

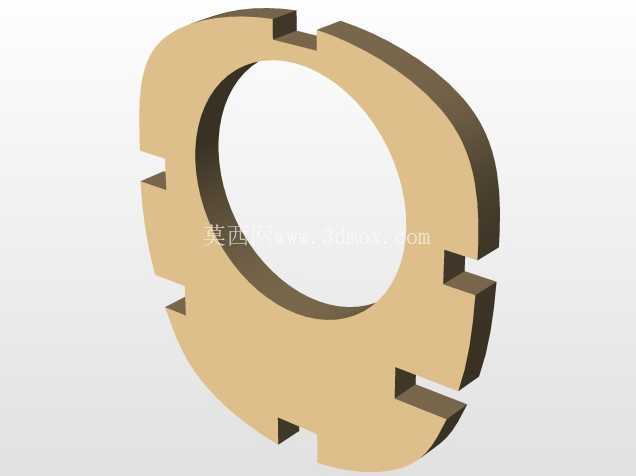

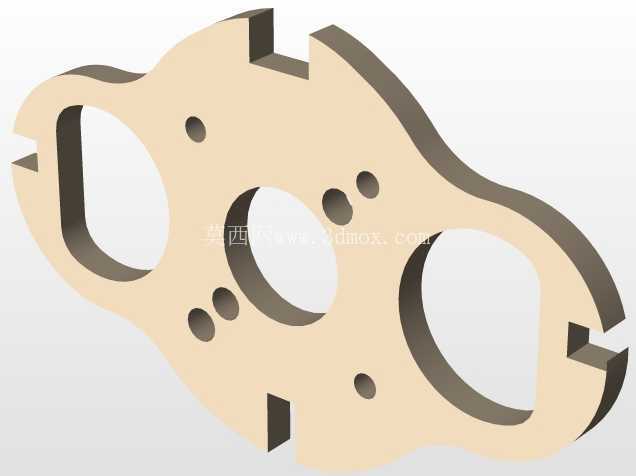

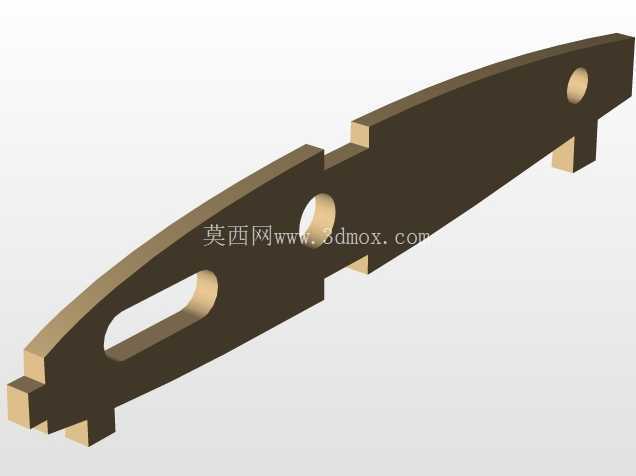

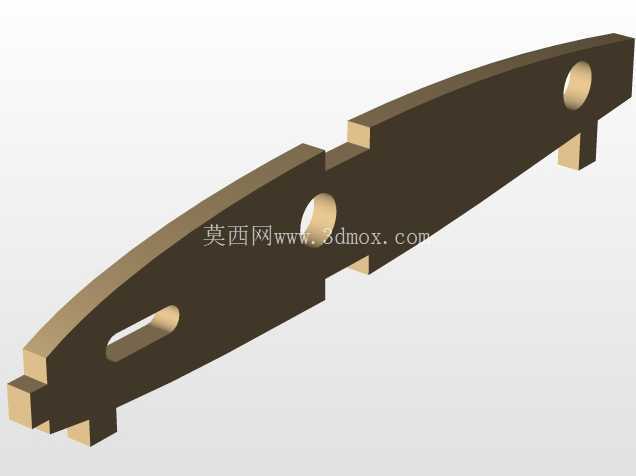

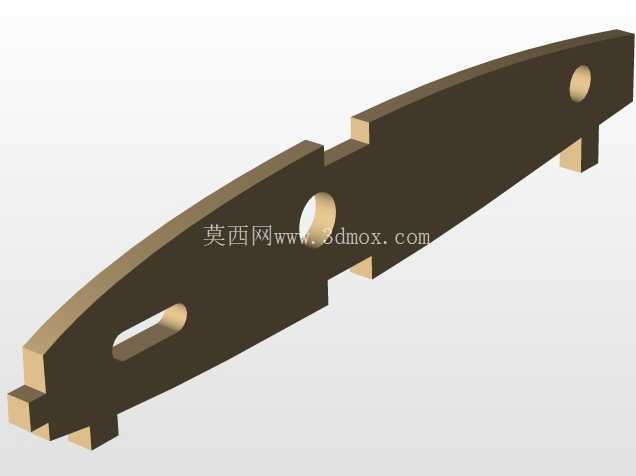

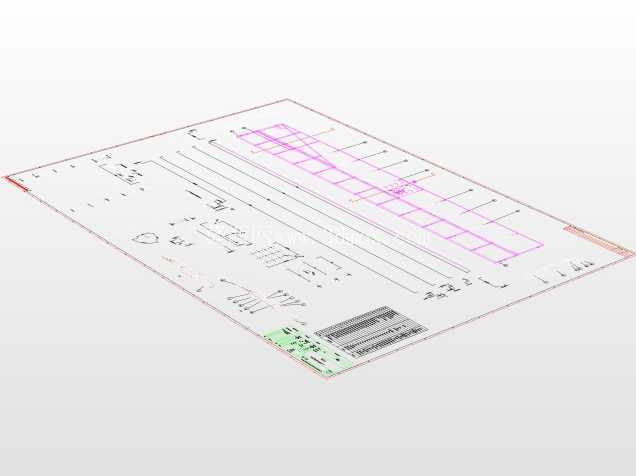

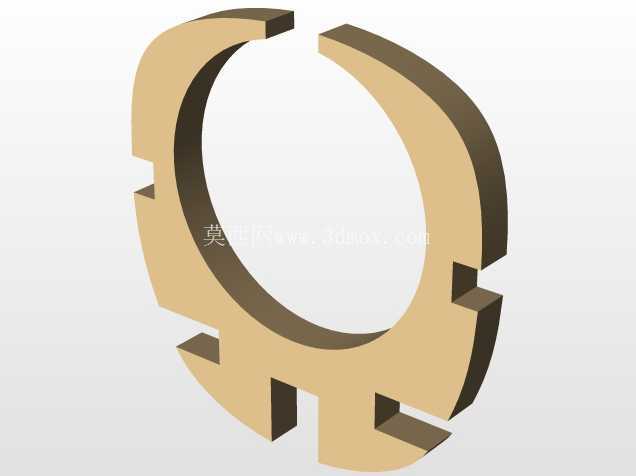

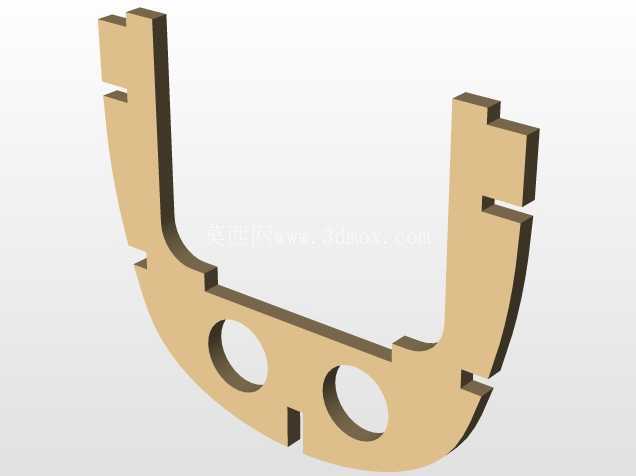

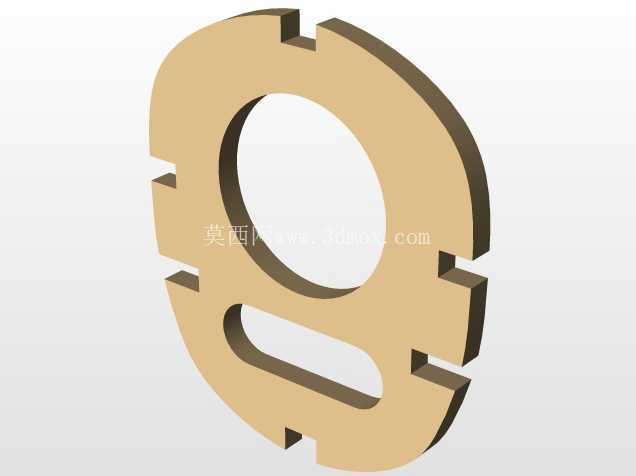

　　建模时应优先建立机翼基准平面、翼型站位和机身对称面，再按骨架装配关系生成梁、肋、框、条等零件。翼肋间距并非随意布置，靠近翼根区域弯矩更大，肋距与局部补强需要更密集；靠近翼尖区域载荷降低，可适当放宽肋距以减轻重量。机身隔框则按照设备安装、机翼对接、尾翼支撑等功能节点设置，开口位置要避开主承力梁，必要时在舱门边缘增加围框。机翼与机身的可拆卸边界需要重点控制，插销孔、翼梁套筒和定位面应同轴布置，保证每次装配后左右机翼几何角度一致，避免飞行中出现升力不对称。

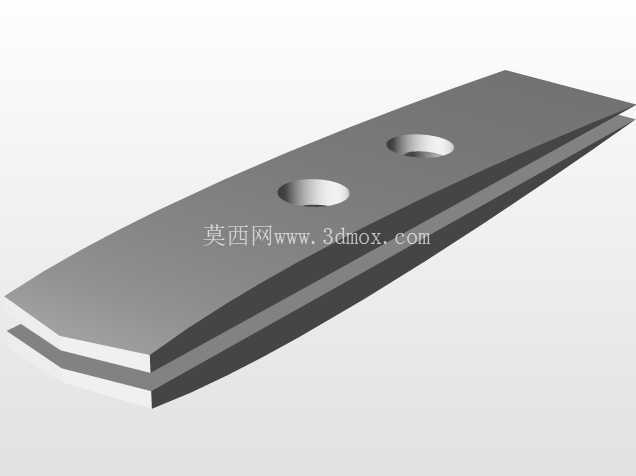

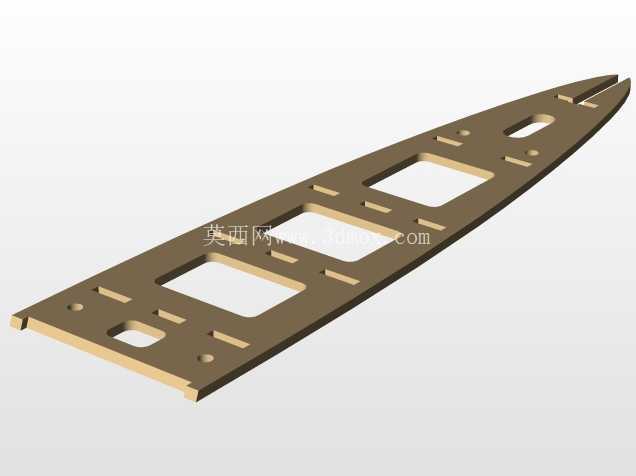

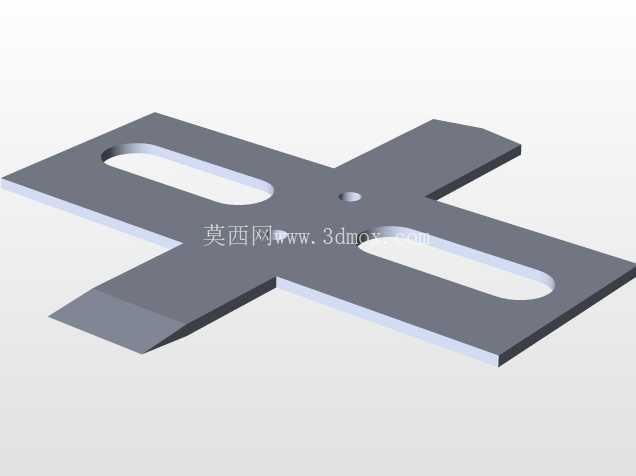

　　安装边界方面，机翼外廓决定了储运箱和工作台的最小宽度，尾翼后伸长度影响牵引绳连接与地面支架布置；机身内部截面要同时容纳接收机、舵机、电池和连杆，设备之间需保留检修间隙，不能只按外形占位而忽略走线和维护。舵面转动范围内要检查拉杆、摇臂与骨架是否干涉，最大偏角位置仍应保留安全余量。起落与着陆场景下，机身腹部、翼根连接处和尾撑区域是容易受损的部位，结构上可通过局部加厚片、三角加强块和可更换连接件提高维修便利性。

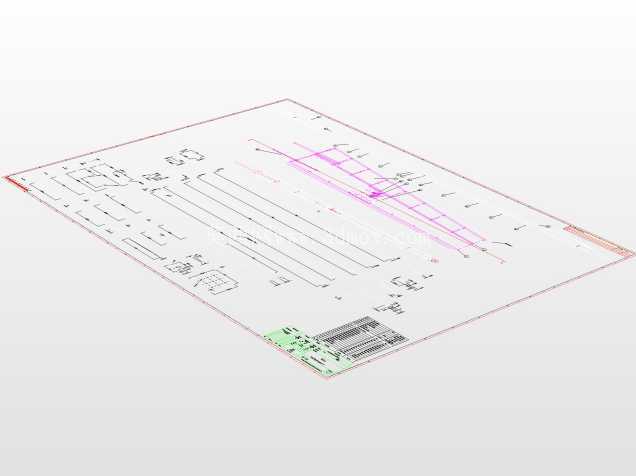

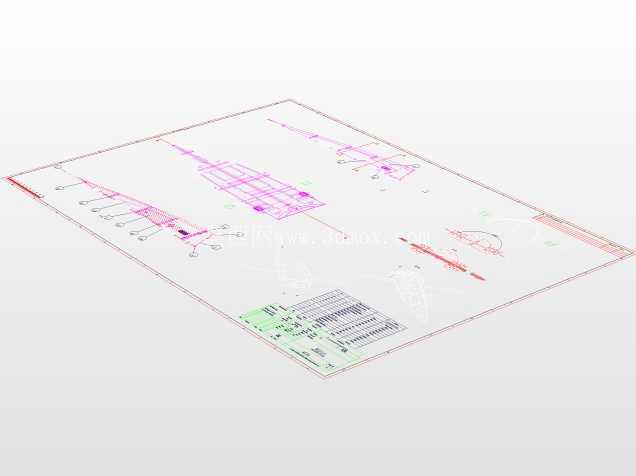

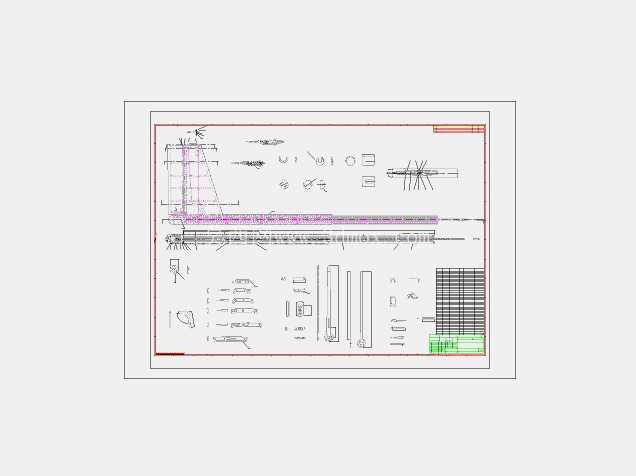

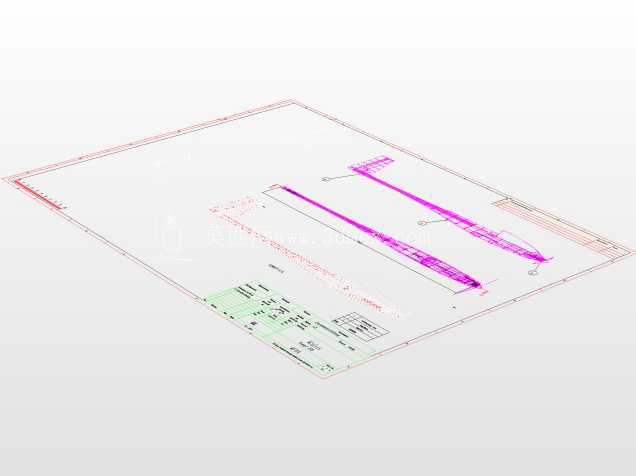

　　从工程表达角度看，该模型不仅展示了滑翔机外观，更完整呈现了传统木质航模从气动外形到内部承力路径的搭建逻辑。设计人员可据此校核翼梁走向、肋框站位、设备舱布局和尾翼操纵空间，也可在制作前依据三维装配关系预判零件下料、粘接顺序和夹具需求，使后续实物制作减少反复修配。
