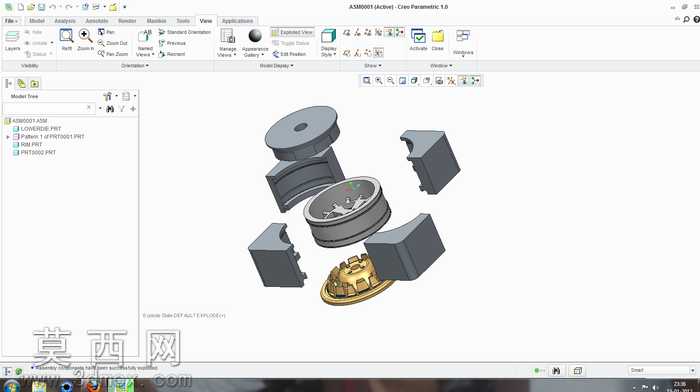

滚轮注塑成型模具三维结构设计

本套滚轮模具采用三维参数化建模方式完成整体结构搭建，建模过程中先对目标滚轮塑件进行结构特征拆解，分析塑件的环形主体、中心定位孔、表面防滑纹理、底部安装卡槽等细节特征，确定模具的分型面设置在塑件最大轮廓处，保证开模时塑件能够顺利留于动模侧，避免脱模过程中出现塑件拉伤、变形的问题。模腔部分采用一模一腔的布局设计，针对滚轮的环形结构，型芯部分设计为组合式镶拼结构，既方便加工过程中保证各部位的尺寸精度，也便于后续使用过程中磨损部位的快速更换，降低模具维护成本。浇注系统采用侧浇口进料方式，浇口位置设置在塑件底部非外观面区域，避免进料痕迹残留于滚轮外表面影响成品外观质量，流道设计为圆形截面，保证熔融塑料充模过程中流动平稳，减少压力损失，同时兼顾流道凝料的切除便捷性。冷却系统围绕模腔与型芯均匀布置循环水路，水路距离模腔表面保持一致间距，保证冷却过程中模温均匀分布，避免塑件因冷却不均出现收缩不均、翘曲变形的问题，缩短成型周期提升生产效率。脱模机构采用推块组合顶出结构，针对滚轮的环形受力特点，在塑件的周向均匀设置多个顶出接触点，保证顶出过程中塑件受力均匀，不会出现顶白、顶穿的缺陷。模具的导向定位部件采用导柱导套配合精定位块的组合结构，保证合模过程中动定模的对中精度，避免合模错位导致塑件出现飞边、壁厚不均的问题。建模过程中对所有配合部件进行了公差匹配设置，对滑动部件预留了合理的配合间隙，同时完成了整体开模动作的干涉检查，验证开模、顶出、合模全流程无部件碰撞干涉，保证模具结构的可行性与实用性，材质设置上模架部分采用标准模架钢材，模腔镶件采用高耐磨模具钢，滑动部件添加自润滑材质属性，渲染过程中区分不同部件的材质质感，清晰展现模具各组成部分的装配关系与结构细节。
