iPhone5保护壳注塑成型模具设计

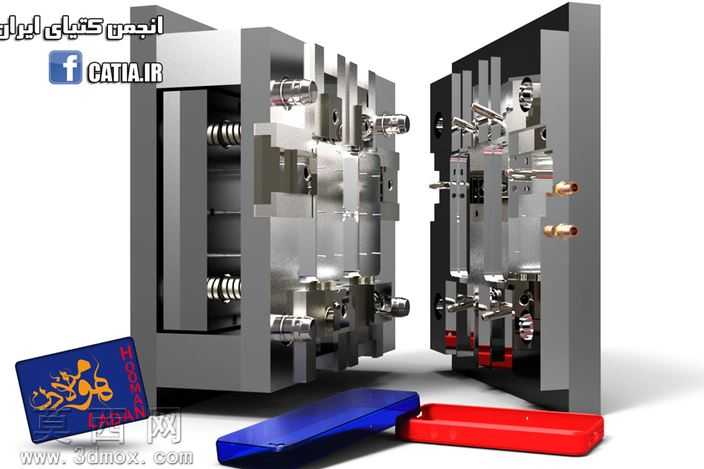

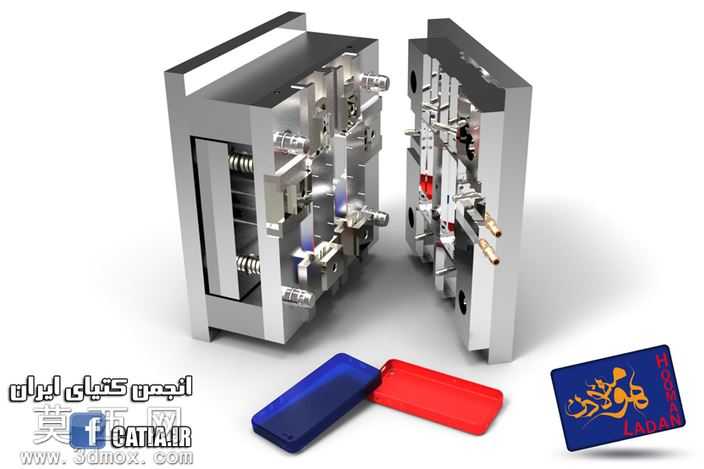

本套模具为iPhone5保护箱盖即手机保护壳的注塑成型模具，整体采用标准模架结构设计，建模过程中严格遵循注塑模具设计规范，对模具各组成部件进行了精细化的三维建模还原。建模阶段首先依据保护壳产品的外形尺寸、壁厚要求确定模腔布局，采用一模两腔的平衡式布局方案，保证两个模腔的注塑压力、充模速度保持一致，避免出现成型件品质差异。模具的动定模部分完整还原了导向定位结构，导柱导套采用精准的配合公差建模，确保合模过程中动定模能够精准对位，避免出现错模、飞边等成型缺陷。浇注系统采用侧浇口进料形式，流道截面尺寸经过合理推算建模，保证熔融塑料能够快速均匀填充模腔，同时浇口位置选择在保护壳非外观面区域，避免浇口痕迹影响产品外观质感。冷却系统建模还原了环绕模腔的循环水路，水路接口采用标准快插接头结构，水路走向贴合模腔轮廓，保证成型过程中模温均匀可控，缩短产品冷却定型周期，提升生产效率。顶出系统采用顶针与顶块结合的顶出结构，顶针位置均匀分布在产品非外观区域，顶出行程经过合理计算，保证产品能够顺利脱模且不会出现顶白、顶穿等缺陷。模具的弹簧复位结构、紧固件连接结构均按照实际生产标准进行建模还原，各部件之间的装配关系清晰，开合模动作逻辑符合注塑生产的实际流程。材质渲染阶段，模架部分采用模具钢的金属质感材质，还原钢材的哑光金属光泽与加工纹理，冷却水路接头采用黄铜材质渲染，弹簧部件还原弹簧钢的亮面金属质感，最终成型的保护壳分别渲染出蓝色、红色两种高光塑料材质，还原注塑成品的光滑外观质感，清晰展示模具与最终成型产品的对应关系。整套模型结构完整，各部件细节还原度高，能够清晰展示手机保护壳注塑模具的整体结构与工作原理，可用于模具结构学习、注塑工艺参考等场景。
