橡胶O型圈成型模具工具结构设计

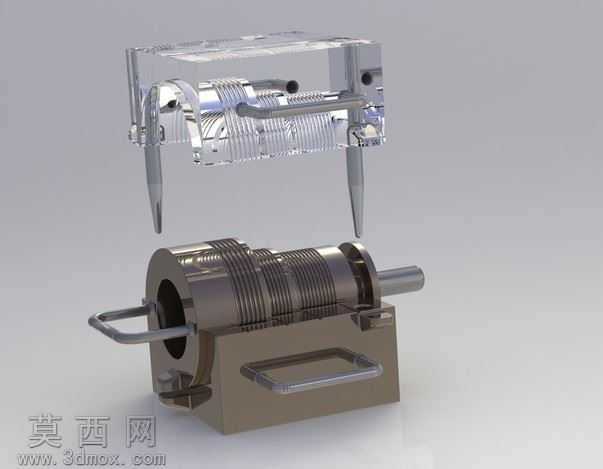

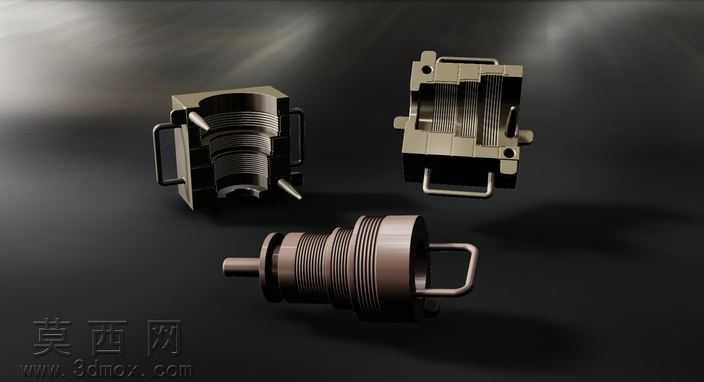

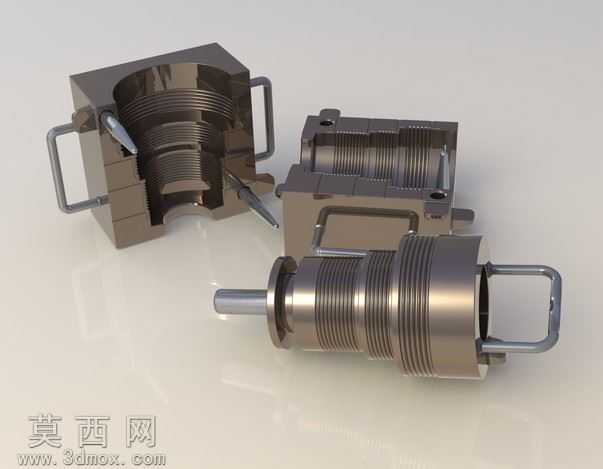

本套模型为橡胶O型圈模压成型专用模具工具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循橡胶模压工艺的设计规范，对模具各组件的配合公差、开合模导向结构进行了精准还原。模型完整呈现了模具的上下模腔、侧开抽芯结构、操作把手、定位销组件等核心结构，模腔部分按照O型圈的截面尺寸与成型收缩率预留了合理的加工余量，螺纹段的模腔纹理做了精细化建模，还原了实际加工中模腔的表面纹路特征，确保成型后的橡胶件外螺纹结构完整、尺寸精度达标。材质渲染阶段，模具主体采用高抛光模具钢材质，调整了金属材质的反射率与粗糙度参数，还原了淬硬模具钢的金属光泽与细腻磨砂质感，操作把手部分做了哑光金属材质区分，成型后的橡胶O型圈配套产品采用深灰色橡胶材质，调整了材质的漫反射参数与低反光属性，还原橡胶件的哑光弹性质感，场景采用柔和的影棚布光，通过多组面光源消除模型表面的硬阴影，清晰展现模具开合状态下的内部结构细节与各组件的装配关系。设计思路上，该模具采用哈夫式分体结构，侧开的模瓣设计可在开模后快速取出成型的橡胶件，避免橡胶件脱模时被拉扯变形，两侧的金属把手方便操作人员开合模具与转移模架，定位销结构保证上下模与侧模瓣合模时的同轴度，避免合模错位导致的产品飞边超差，模腔的流道与排气槽结构做了简化处理，重点突出模具的成型核心结构与开合逻辑，整体模型结构完整，装配关系清晰，可用于橡胶模具设计参考、模压工艺演示以及相关工装结构的教学展示，能够直观展现O型圈这类密封橡胶件的成型模具结构特点与工作原理。
