带气动执行机构的球墨铸铁法兰球阀结构

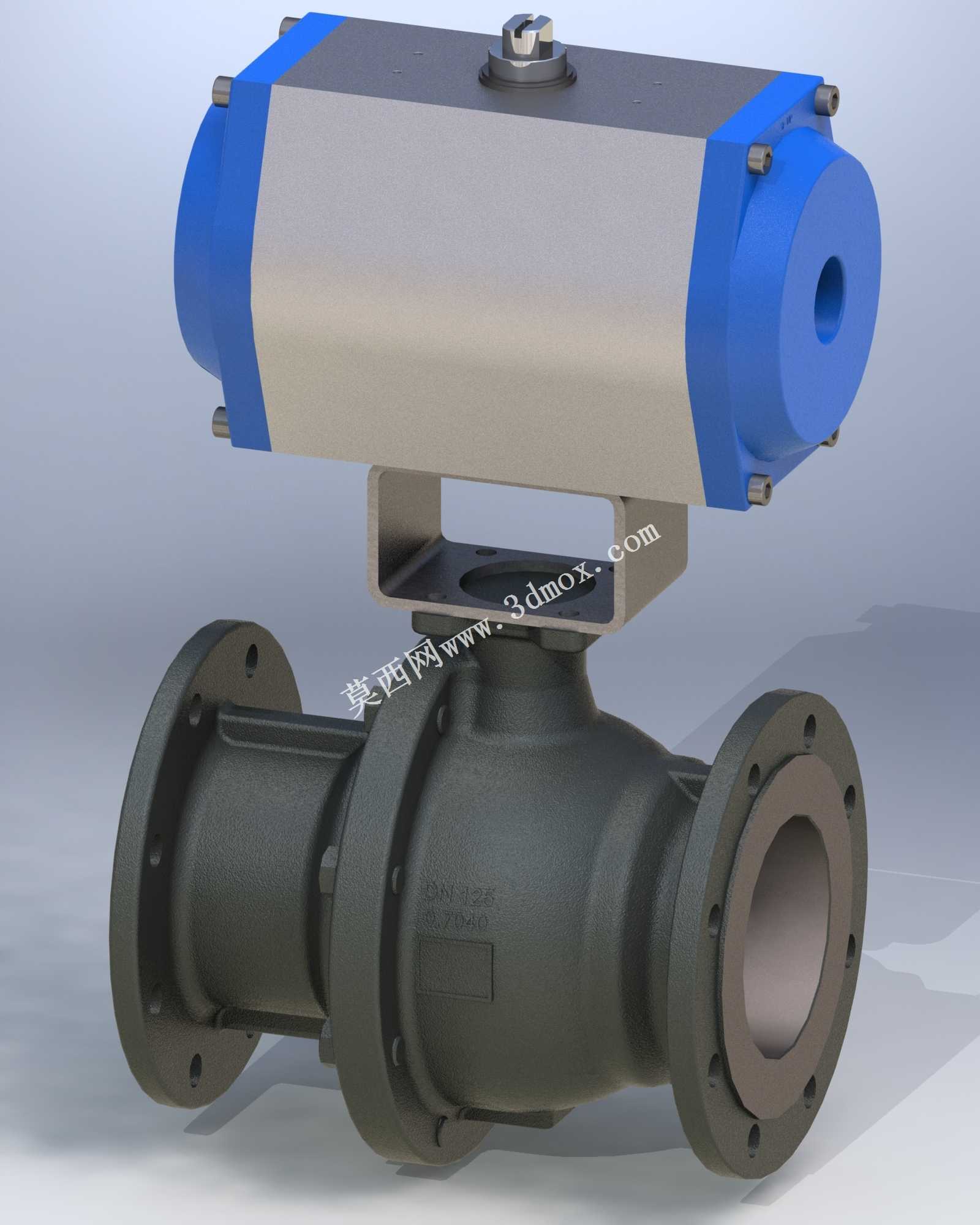

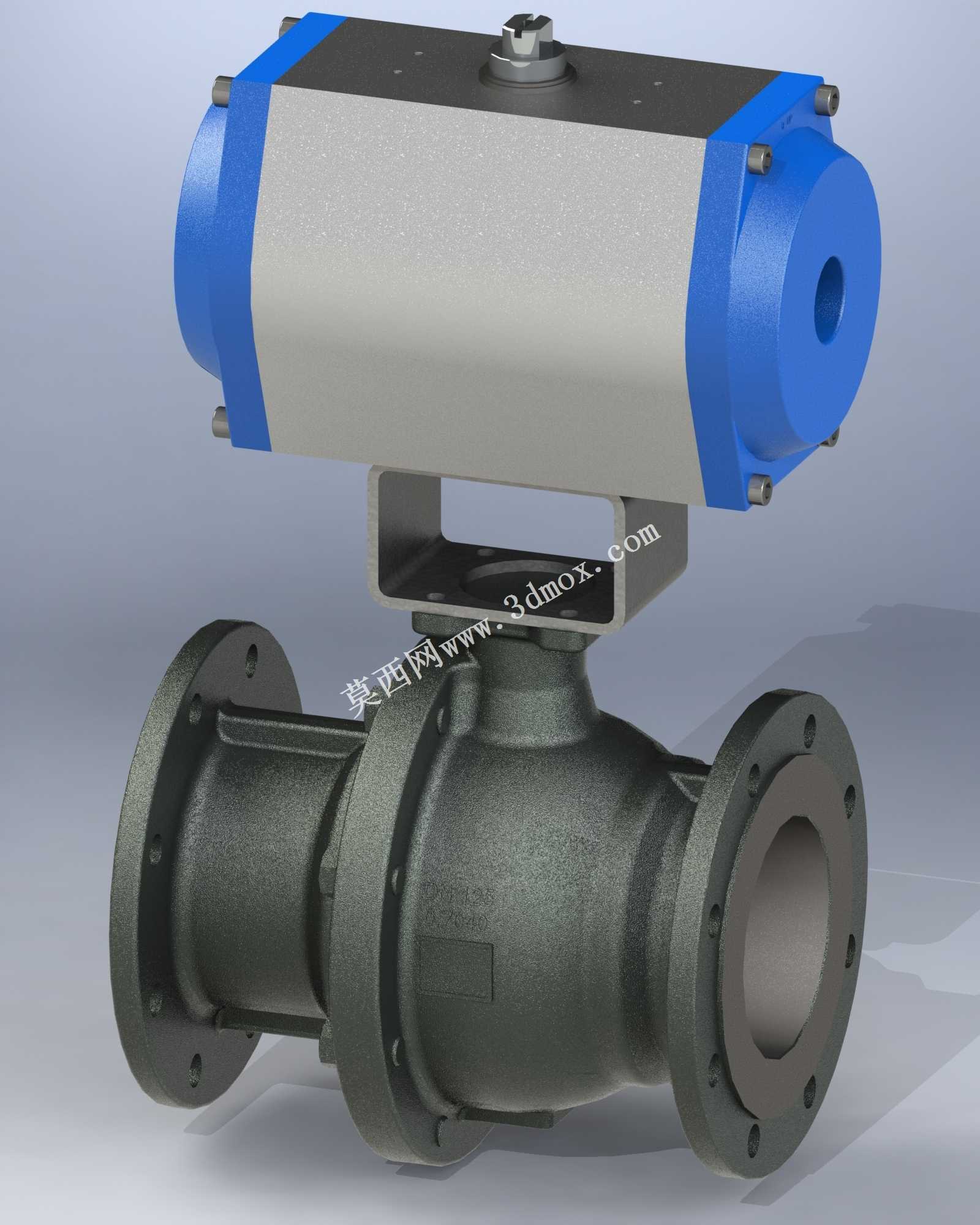

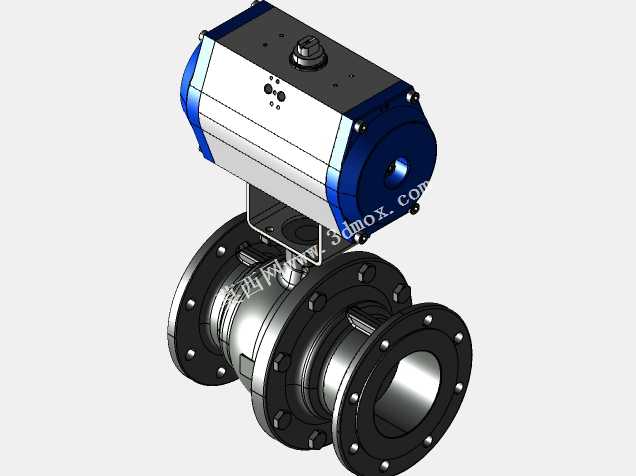

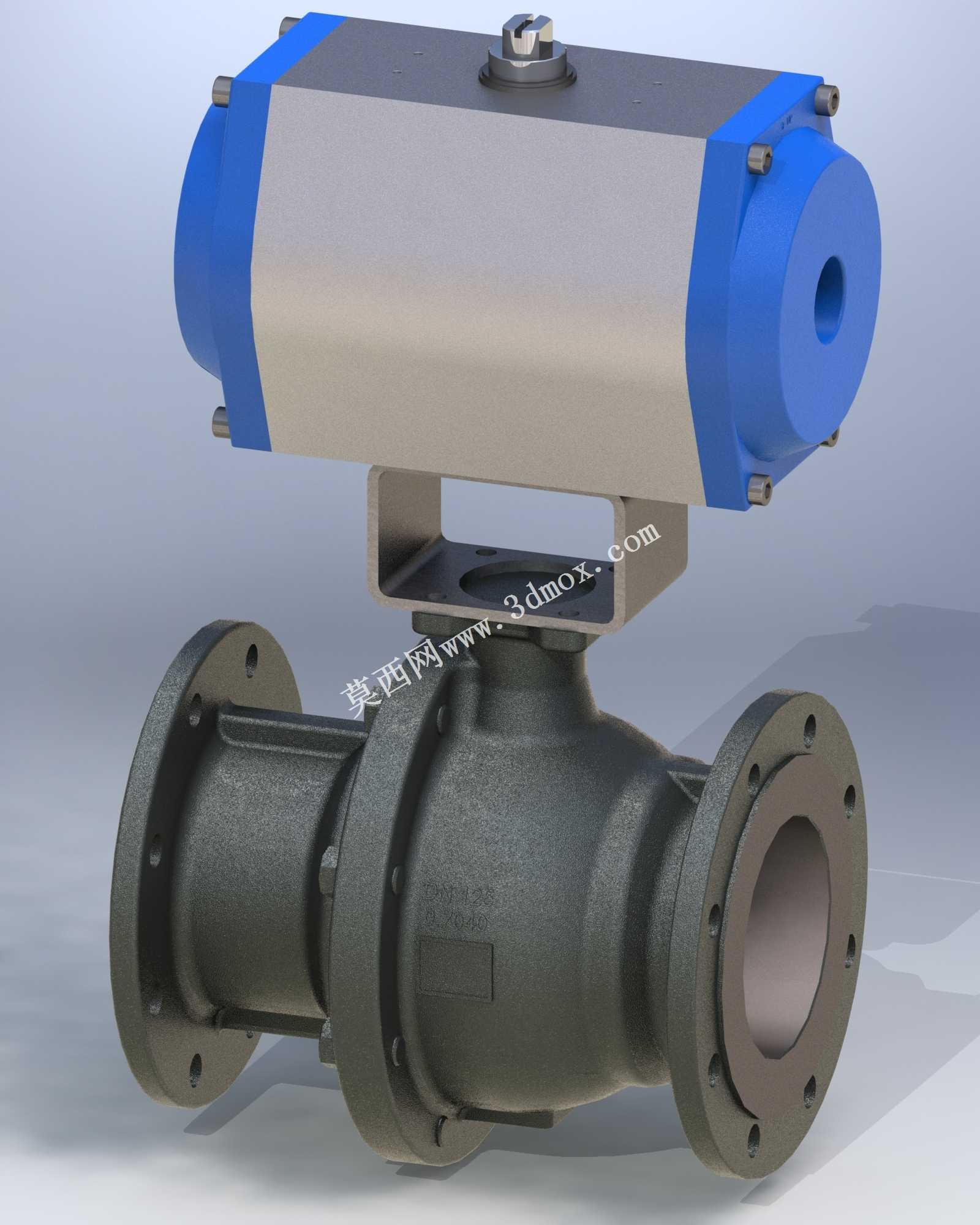

在化工流体输送、市政给排水、油气储运以及工业自动化生产管线中，可靠的流体截断与调控部件是保障系统稳定运行的核心环节，这款搭配气动执行机构的球墨铸铁法兰球阀，正是面向中低压工业管线流体控制需求打造的实用型管路控制部件。该产品主要用于管线内介质的通断控制，相比手动球阀，依托气动执行机构的动力输出，可配合工业控制系统实现远程自动操控，无需人员近距离操作阀门，尤其适合安装在高空管线、高危介质输送管线、人员不便频繁抵达的管段，或是需要快速响应启闭的自动化生产流程中，能够有效降低人工操作强度，提升管线控制的响应效率与操作安全性。产品下部的阀体采用球墨铸铁材质打造，这类材质兼具铸铁的优良铸造性能与接近钢材的强度韧性，抗冲击、耐压表现优异，能够适配多数常规工业水、中性气体、油品等介质的输送工况，阀体两端采用标准法兰连接结构，安装时可直接与同规格的管线法兰通过螺栓紧固对接，连接密封可靠，拆装维护便捷，适配常规工业管线的安装标准，无需额外定制转接配件。上部的气动执行机构通过专用连接支架与阀体阀杆稳固连接，执行机构采用双端气口驱动设计，通过压缩空气的动力输入驱动内部结构转动，进而带动阀杆与内部球体完成90度旋转，实现阀门的启闭动作，执行机构两端的端盖采用醒目的蓝色涂装，既可以区分部件结构，也能在工业现场环境中提升部件辨识度，方便运维人员快速识别阀门状态。在设计层面，这款球阀的结构布局充分考虑了工业现场的安装与运维需求，执行机构与阀体之间预留了足够的操作间隙，不会遮挡法兰螺栓的安装操作空间，整体结构紧凑，在保证执行机构输出扭矩足够驱动球体转动的前提下，尽可能压缩了整体高度尺寸，能够适配管线周边安装空间有限的场景，避免与周边管线、支架产生安装干涉。球体采用通径式设计，介质流通时的流阻极小，不会造成明显的压力损失，也不容易在阀腔内部积存介质杂质，降低了杂质卡涩球体导致阀门密封失效的风险。阀杆部位采用多重密封结构设计，能够有效避免介质从阀杆处向外渗漏，保障管线运行的密封性，法兰密封面采用标准凸面结构，可搭配常规法兰垫片实现可靠密封，适配多数工业管线的密封要求。从安装边界来看，这款球阀的法兰间距、法兰螺栓孔分布均遵循通用工业法兰标准，安装时只需保证两端管线法兰与阀门法兰同轴对齐，均匀紧固螺栓即可完成安装，执行机构的气路接口位于执行机构侧端，预留了足够的气管连接空间，不会因为安装位置局促导致气管弯折影响气路通畅，整体结构兼顾了可靠性、易用性与安装适配性，能够满足多数常规工业工况的流体控制需求。
