直动式隔膜电磁阀结构设计

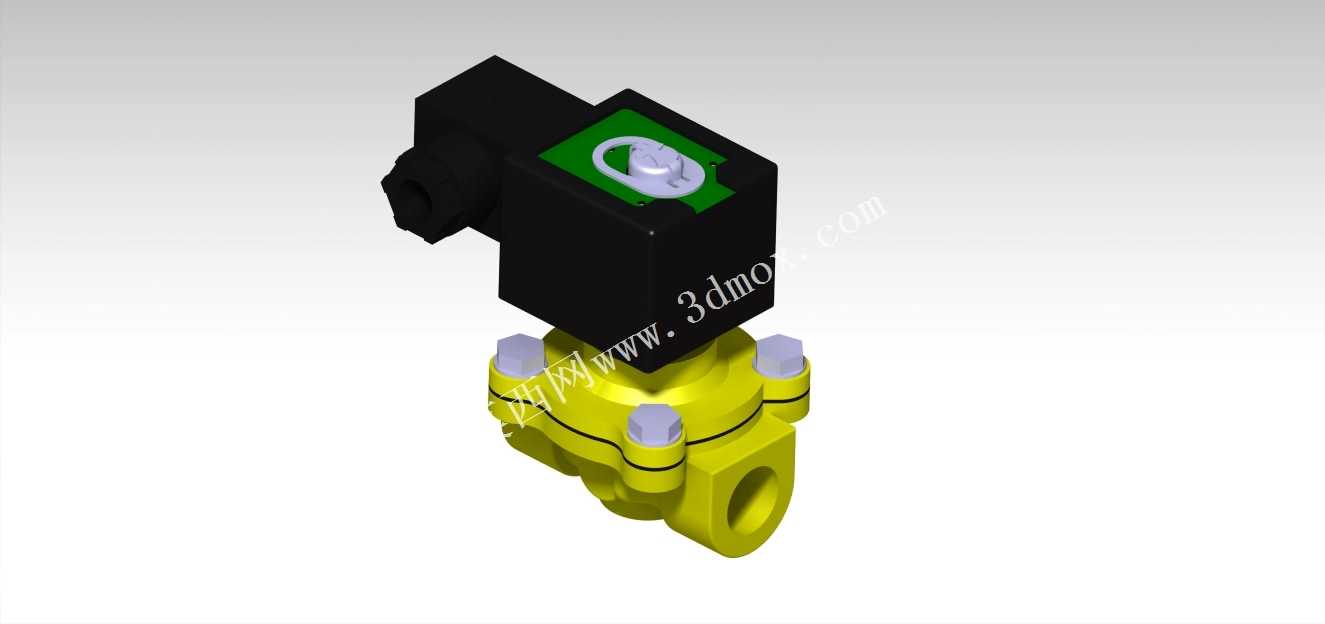

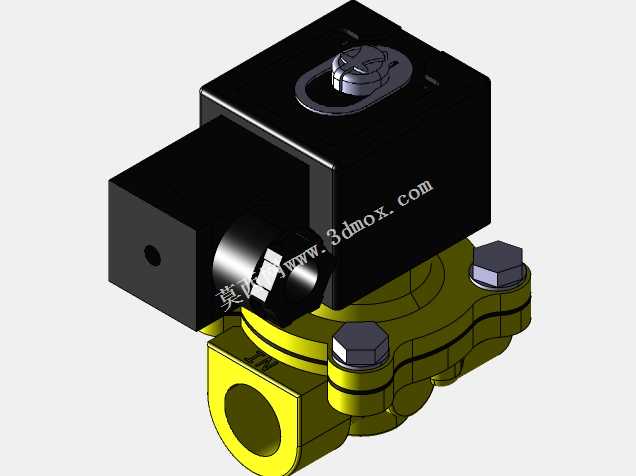

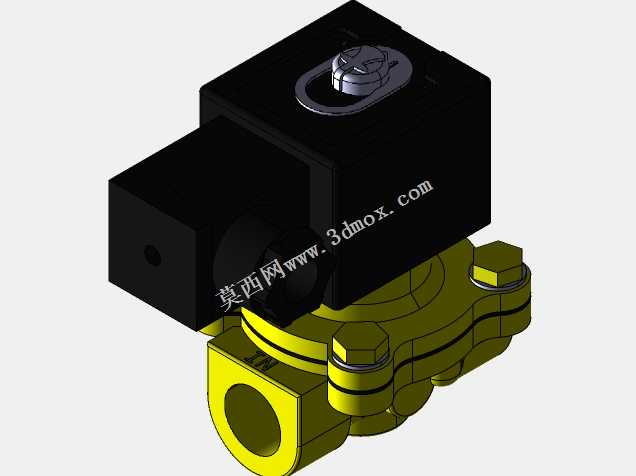

这款隔膜式电磁阀是流体管路控制系统里的核心执行部件，主要应用在民用净水设备、小型气动控制回路、低压给排水管路、化工试剂加注系统、食品饮料灌装生产线这类对介质洁净度、启闭响应速度有要求的场景中，依靠电磁线圈得电产生的电磁吸力驱动内部阀芯动作，改变隔膜上下腔的压力差来实现管路通断，不需要人工手动操作，可接入PLC、继电器等电控系统实现远程自动化控制，相比普通活塞式电磁阀，隔膜结构能将电磁驱动部件和过流介质完全隔离开，避免介质中的杂质、腐蚀性成分侵蚀线圈和金属阀芯，大幅提升阀件在复杂介质工况下的使用寿命，也能有效降低驱动部件卡滞的故障概率。在结构设计上，这款阀采用了上部电磁驱动模块加下部阀体的分体式布局，上部的电磁驱动单元做了方形封闭外壳设计，外壳顶部预留了手动应急操作旋钮，在设备断电、电控系统故障的特殊工况下，操作人员可以直接通过顶部旋钮手动启闭阀门，满足应急调试、故障排查的操作需求；电磁线圈的接线端做了侧出式的防护结构，能减少现场溅水、积尘对接线端子的侵蚀，适配车间、户外设备间这类复杂的安装环境。下部的阀体采用黄铜材质的流道结构，进出流道为同轴内螺纹接口，和常规民用、工业低压管路的连接标准完全匹配，安装时不需要额外定制转接头；阀体和上部驱动模块之间通过对称布置的内六角螺栓锁紧压紧隔膜，隔膜边缘的密封筋完全嵌入阀体的密封槽内，能在0-1MPa的常规工作压力下保证零外漏，同时隔膜采用柔性耐腐材质，在启闭动作时能缓冲阀芯的冲击，降低阀件工作时的动作噪音，也能避免水锤效应对管路和阀件本身的损伤。在安装边界设计上，这款阀的整体外形紧凑，上部驱动模块的方形外壳没有突出的冗余结构，安装时只需要预留出接线操作、手动旋钮操作的空间即可，阀体的进出接口同轴度控制在较高精度，安装到管路后不会产生额外的管路应力，能适配水平、垂直等不同走向的管路安装需求；阀的流道做了全通径平滑过渡设计，没有突兀的节流台阶，介质过流时的压力损失更小，也不容易在流道内残留介质杂质，降低长期使用后的堵塞概率。在功能特性上，这款阀为常闭型设计，线圈失电时隔膜在弹簧压力和介质压力作用下压紧阀座，管路处于截断状态，线圈得电后电磁力带动先导阀芯打开泄压孔，隔膜上腔压力快速下降，上下腔形成的压力差将隔膜抬起，管路导通，整个启闭动作的响应时间在0.1秒以内，可以满足高频通断的控制需求，同时隔膜密封的结构让阀件可以适配水、压缩空气、弱腐蚀性试剂、轻质油品等多种介质，适用场景覆盖了民用、轻工业、常规工业控制的多数低压流体控制需求，设计时充分考虑了现场安装、维护、应急操作的实际需求，整体结构可靠，拆装维护便捷，不需要专用工具就可以完成上部线圈模块的更换，降低后期运维的成本。
