十二腔连接器注塑成型模具结构设计

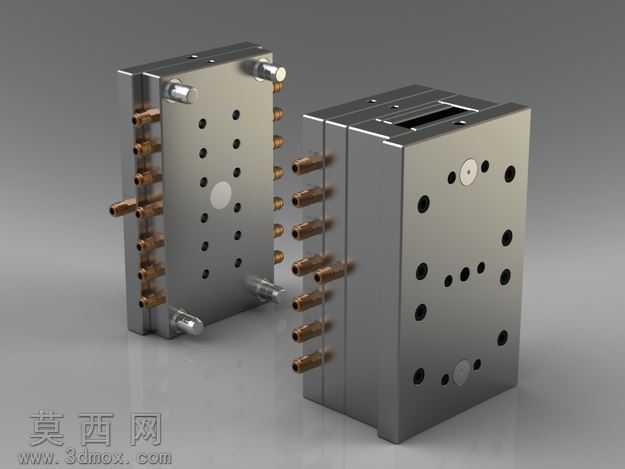

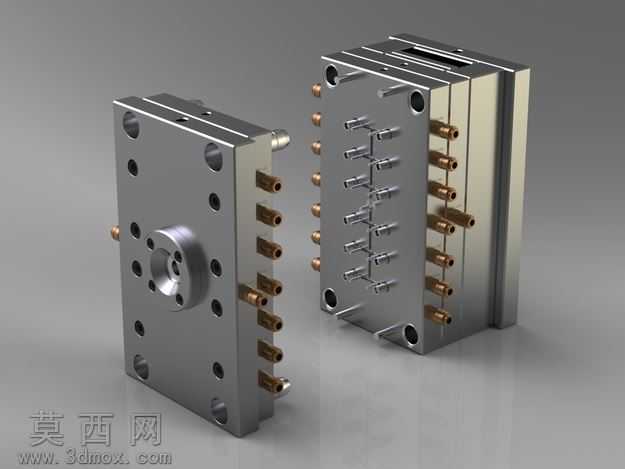

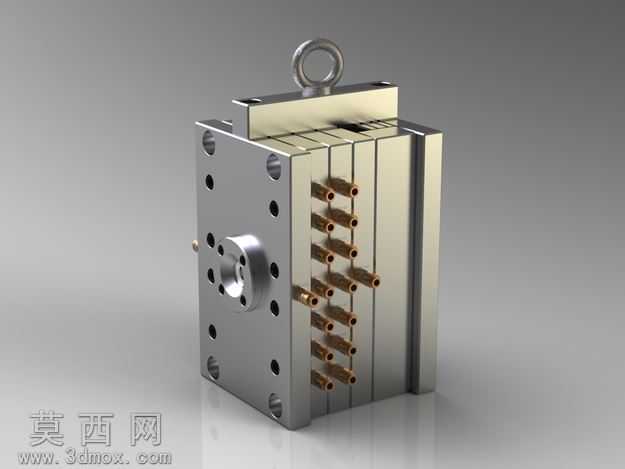

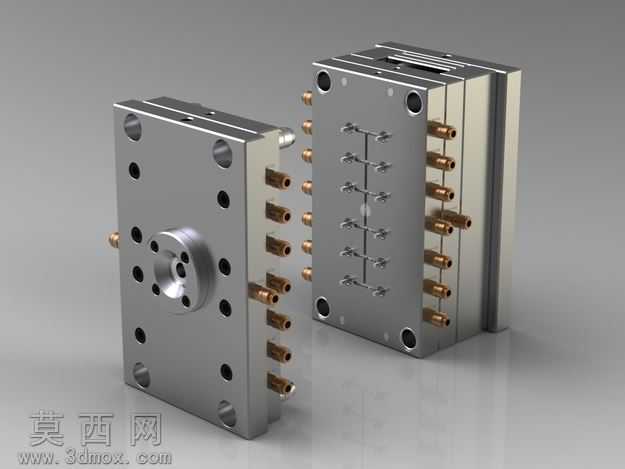

本套12腔连接器模具采用三维建模软件完成全参数化结构设计，建模过程中严格遵循注塑模具设计规范，对模架、型芯、型腔、冷却回路、导向定位部件等所有组件进行独立参数化建模，确保各零件间装配公差符合量产加工要求。渲染阶段采用金属材质真实质感表现，对模具钢主体部件赋予高抛光金属材质，精准还原模具钢材的哑光金属光泽与机加工表面纹理，对冷却铜接头部件赋予紫铜材质，通过材质色彩与质感差异清晰区分不同功能部件，渲染光影采用柔和影棚光效，清晰展现模具各层板的装配关系、冷却管路的排布走向以及侧面进出水接头的布局结构。结构设计上采用12腔均衡排布方案，通过流道平衡设计确保各型腔注塑时进料压力、填充速度保持一致，避免多腔成型时出现的填充不均、产品飞边或缺胶问题；模具侧面排布多组独立冷却回路，对应不同成型区域设置差异化冷却通道，可精准控制模温分布，缩短注塑成型周期，提升连接器产品的成型尺寸稳定性；模架采用标准模胚搭配定制型腔镶块的设计，导向部件采用高精度导柱导套定位，确保合模时的重复定位精度，顶部设置吊环结构满足模具吊装转运的使用需求。设计过程中充分考虑模具加工与装配工艺性，所有镶块、型芯部件均设计为可拆分结构，便于后续加工、修模与易损件更换，冷却接头采用标准外螺纹快插结构，适配常规注塑机的冷却水路连接标准，整套模具结构紧凑，多腔布局大幅提升单模生产效率，可满足连接器类精密小零件的批量注塑生产需求，建模时对所有配合面、安装孔位均做了公差校验，避免装配干涉问题。
