汽车传动系统差速器结构设计

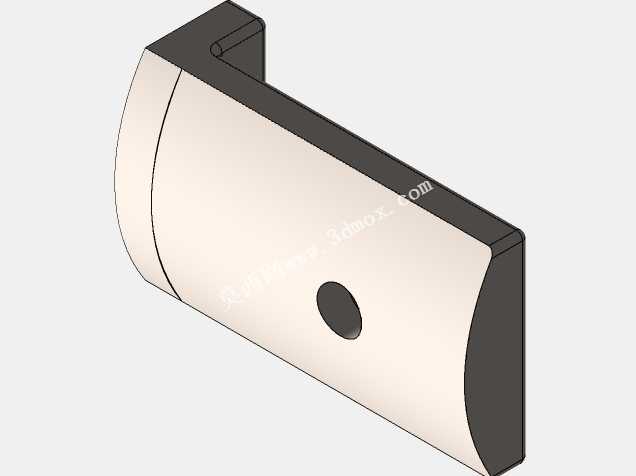

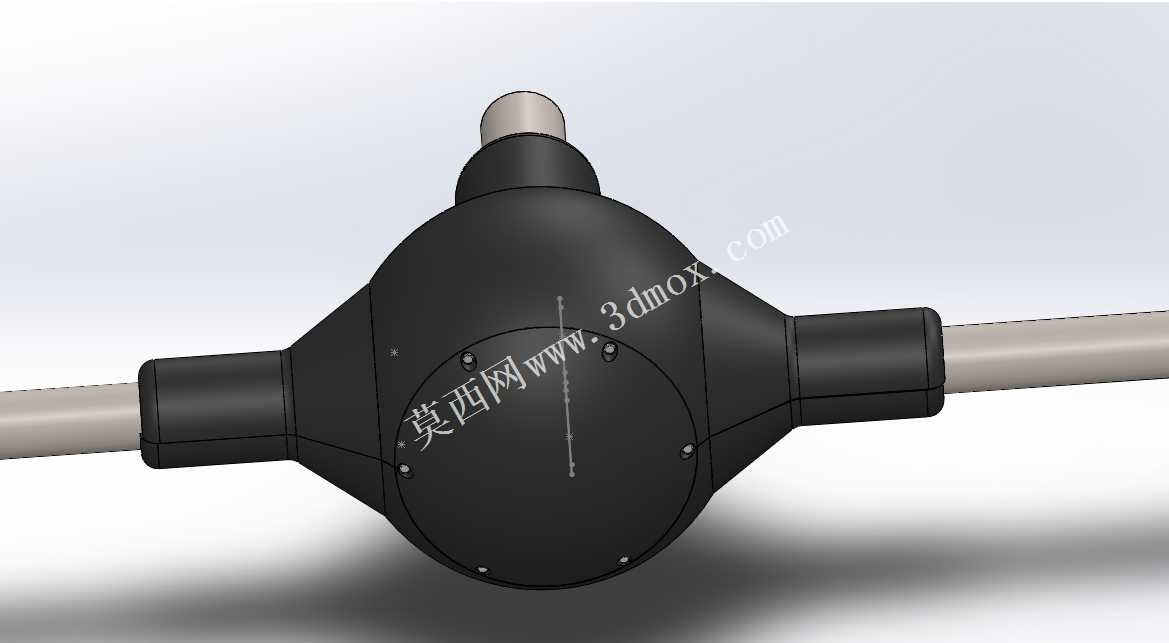

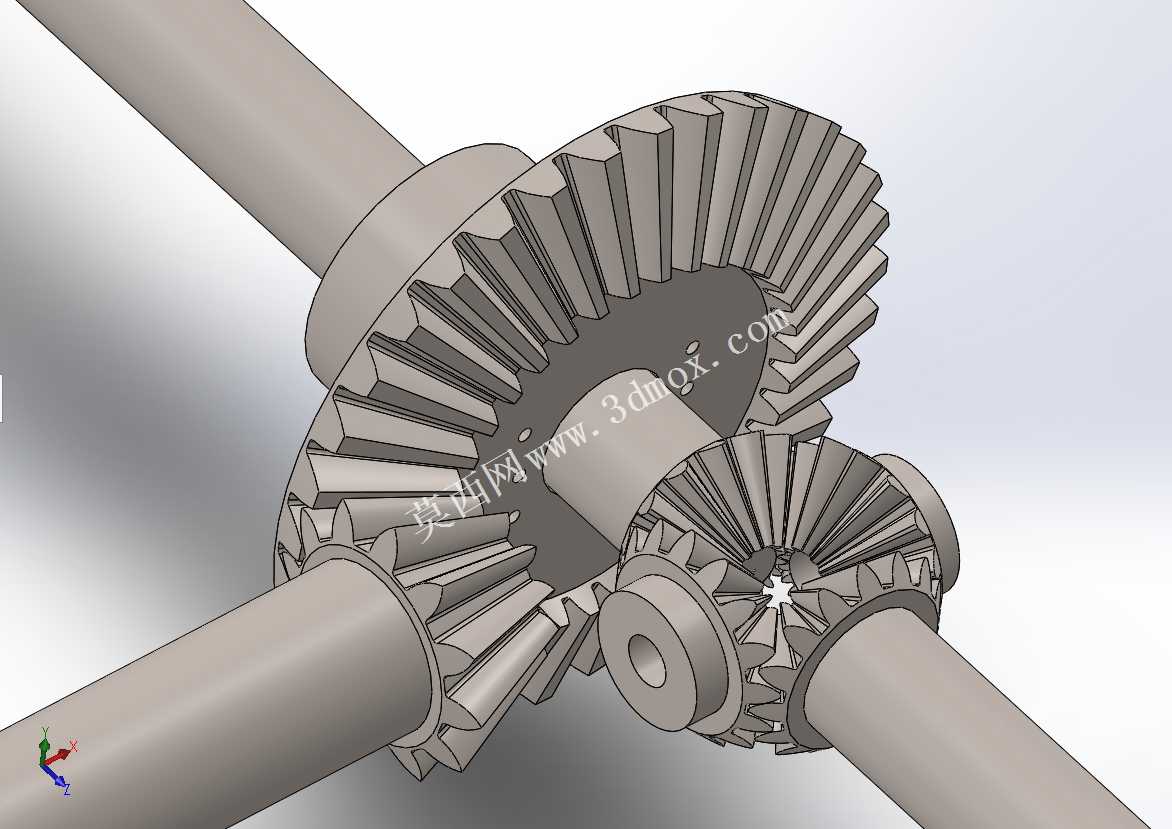

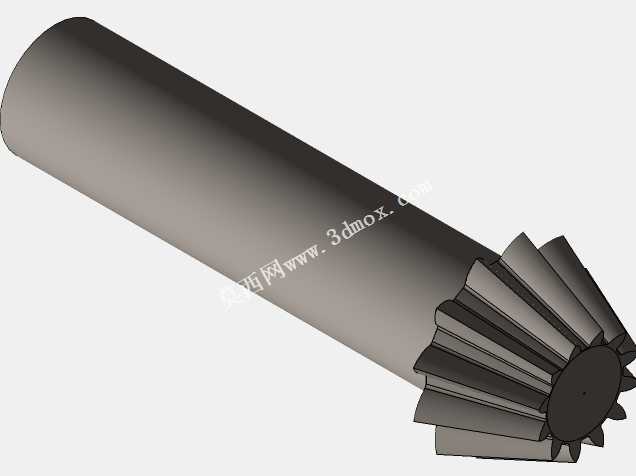

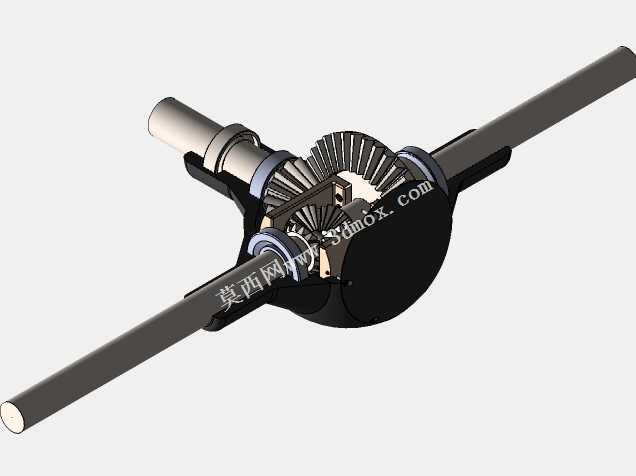

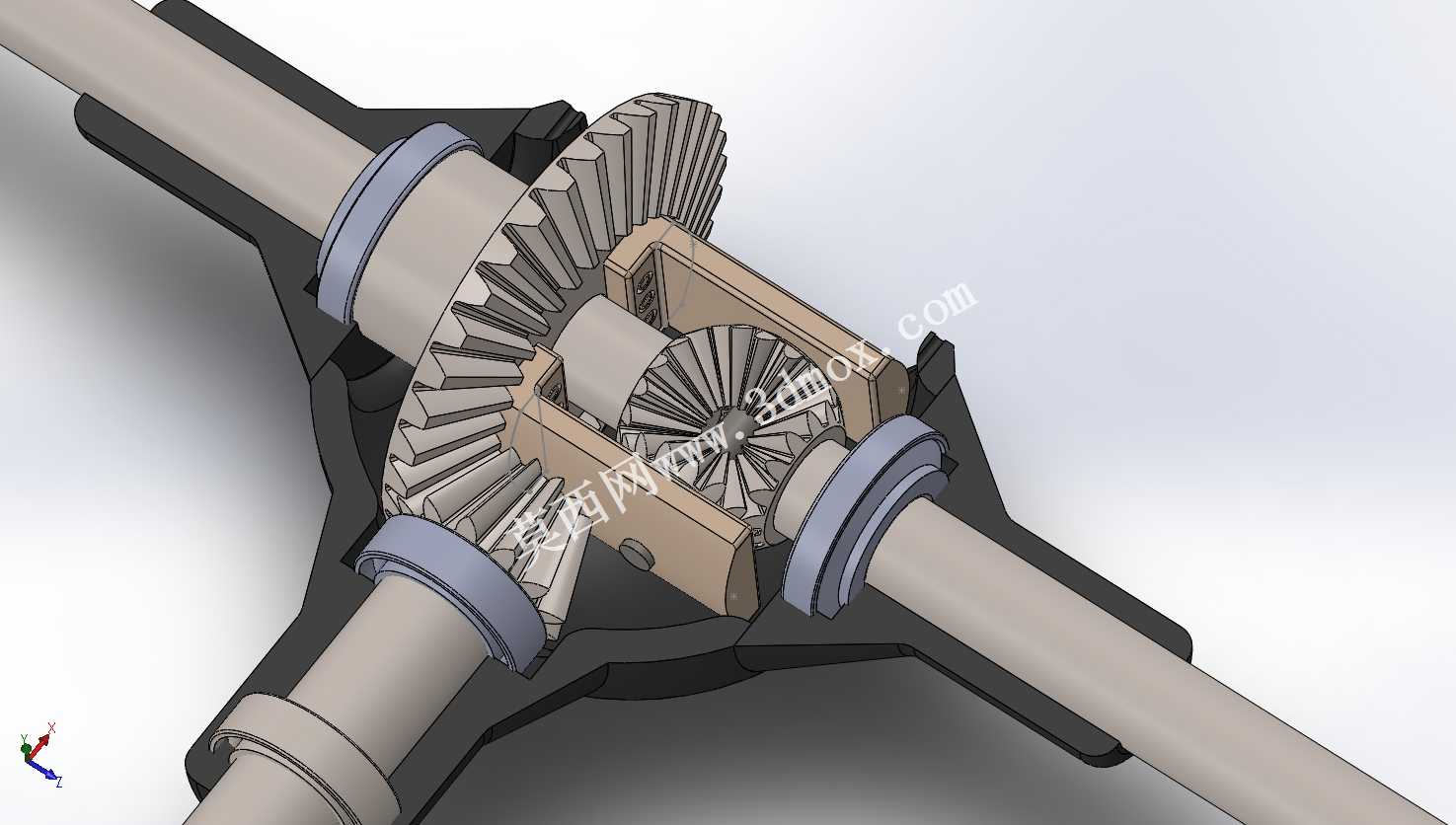

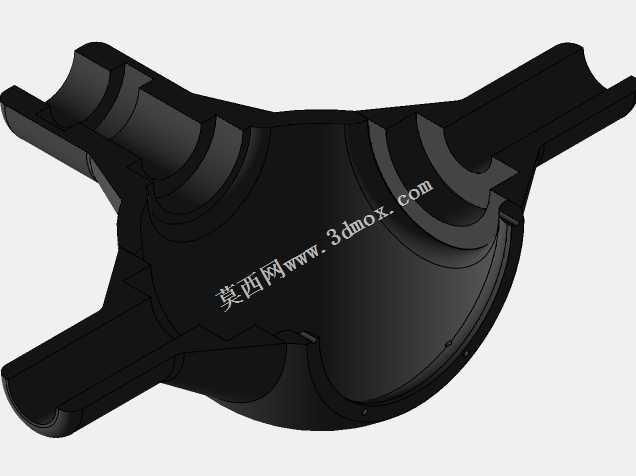

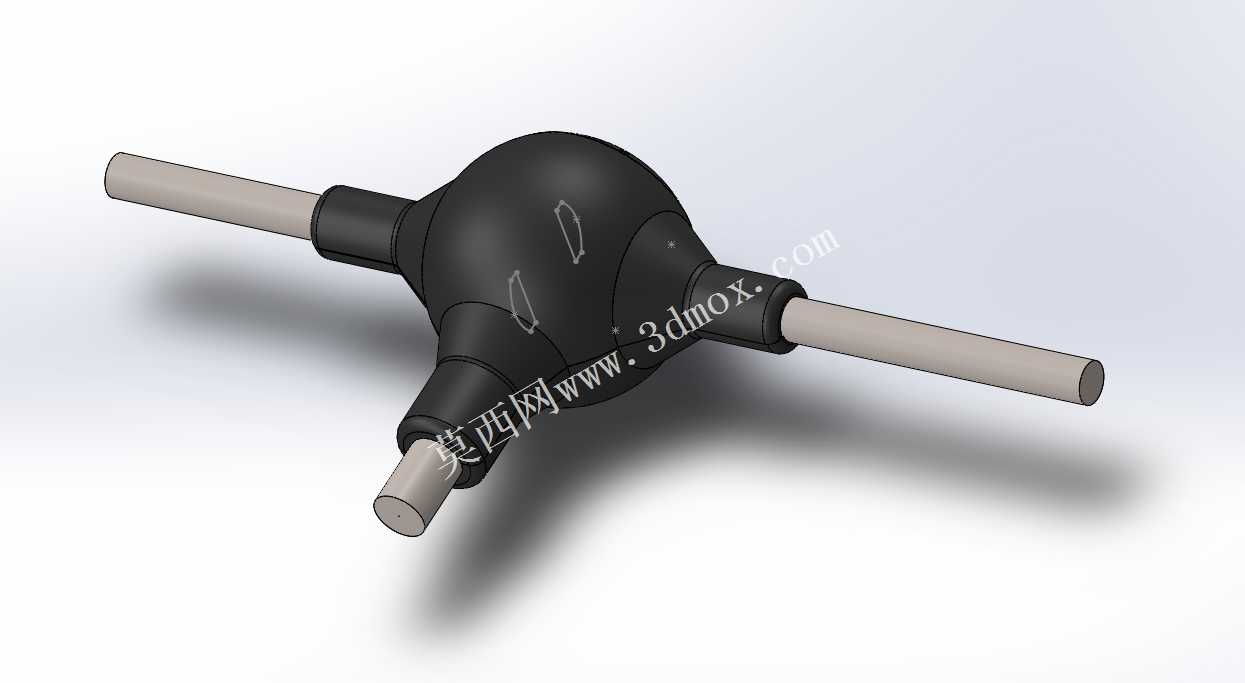

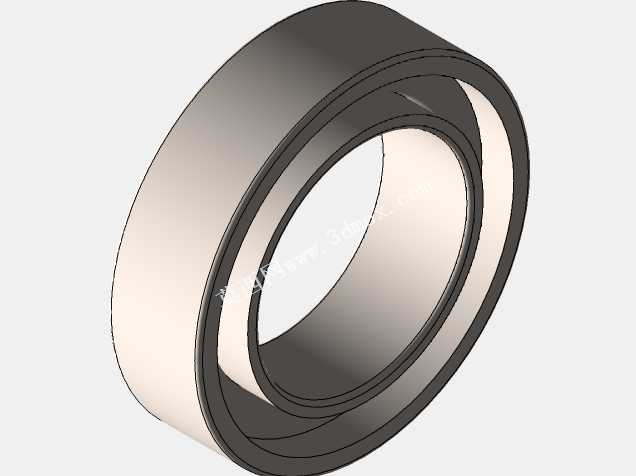

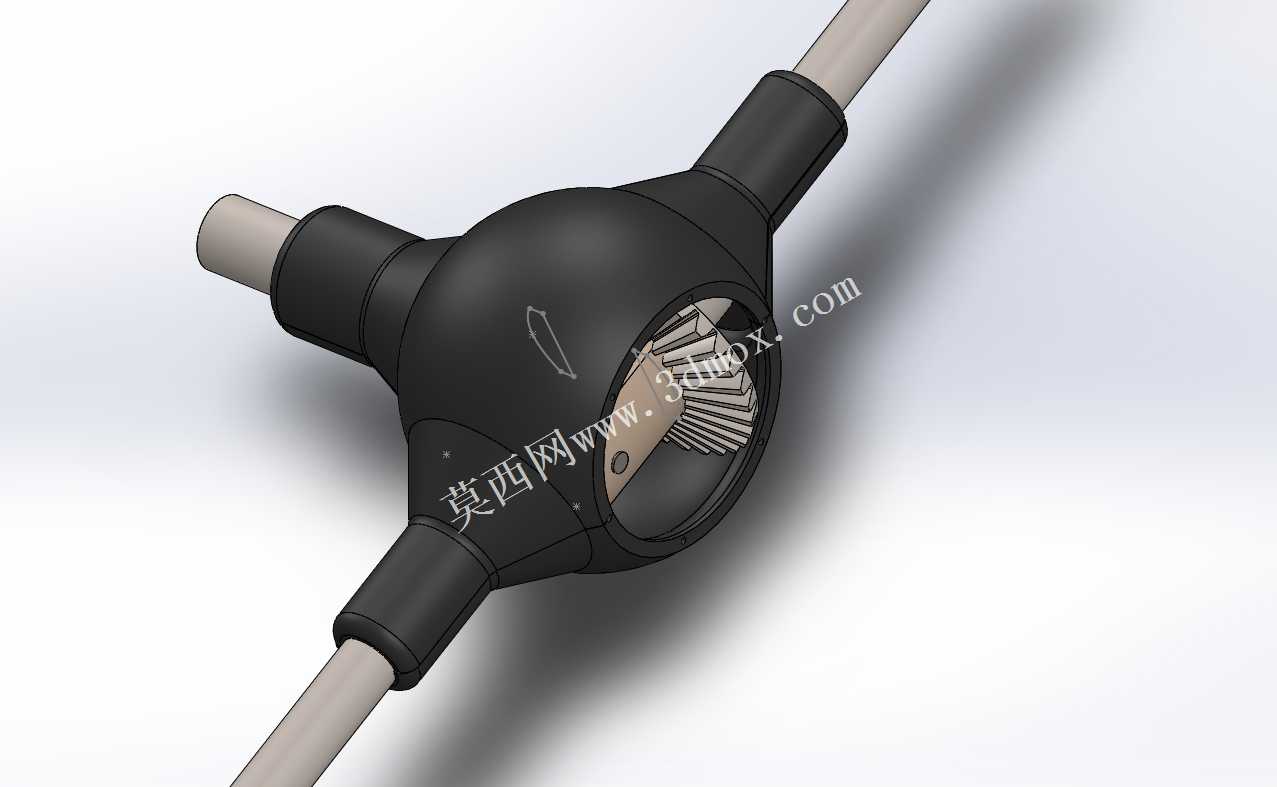

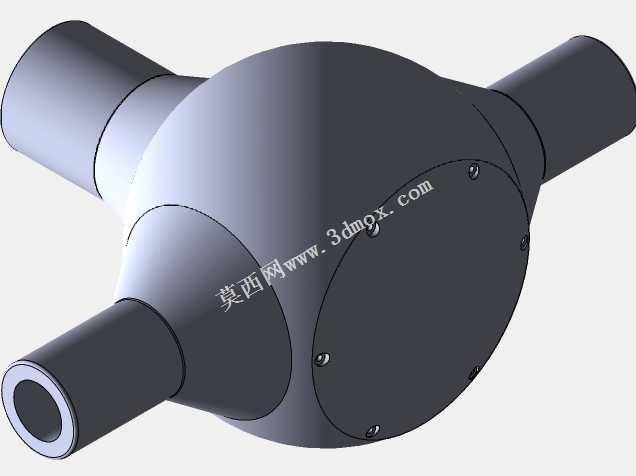

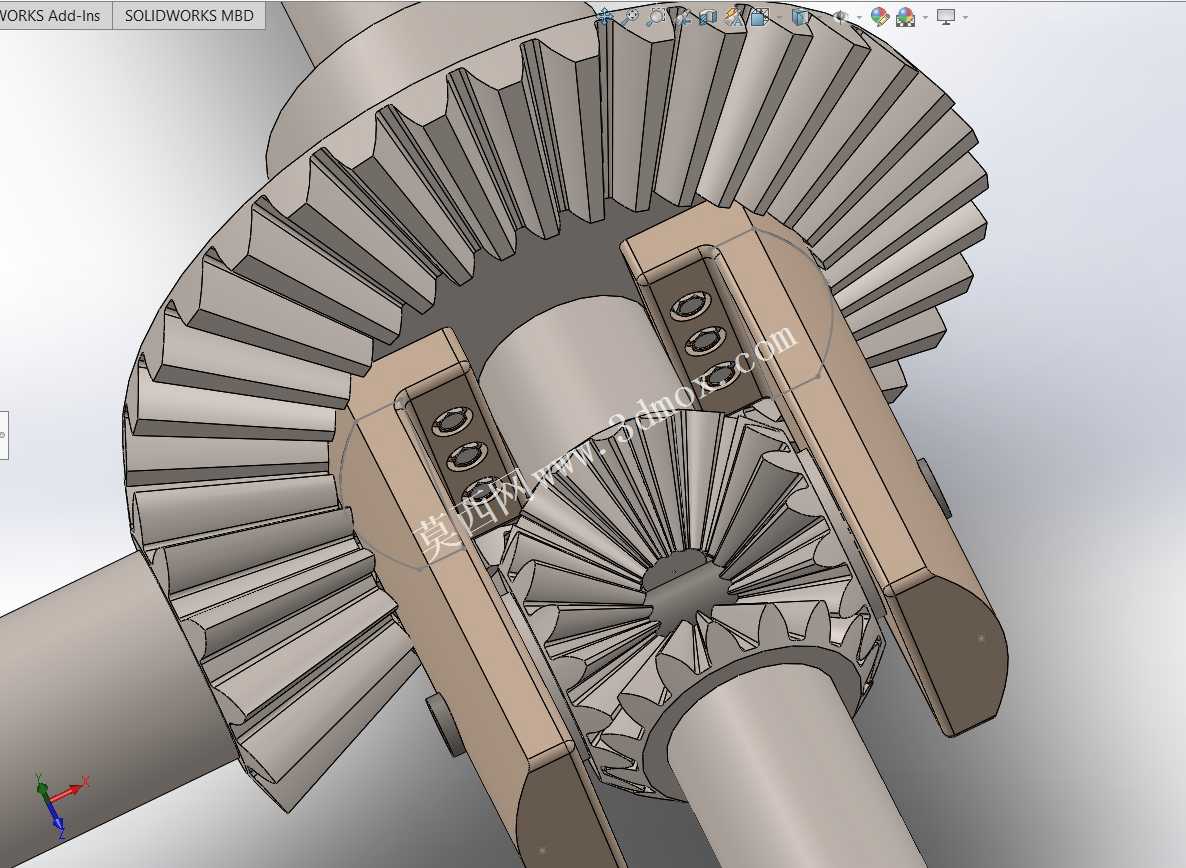

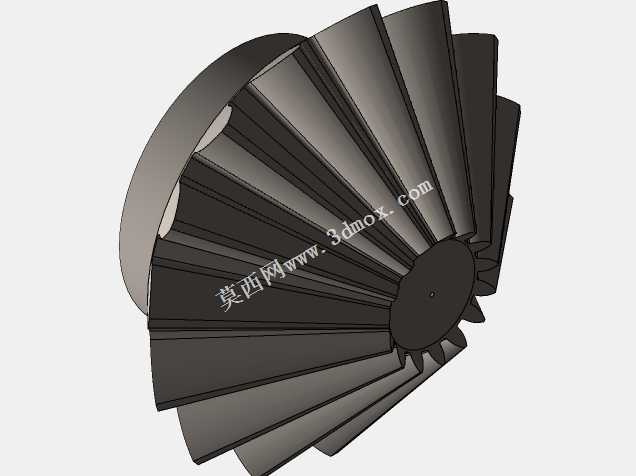

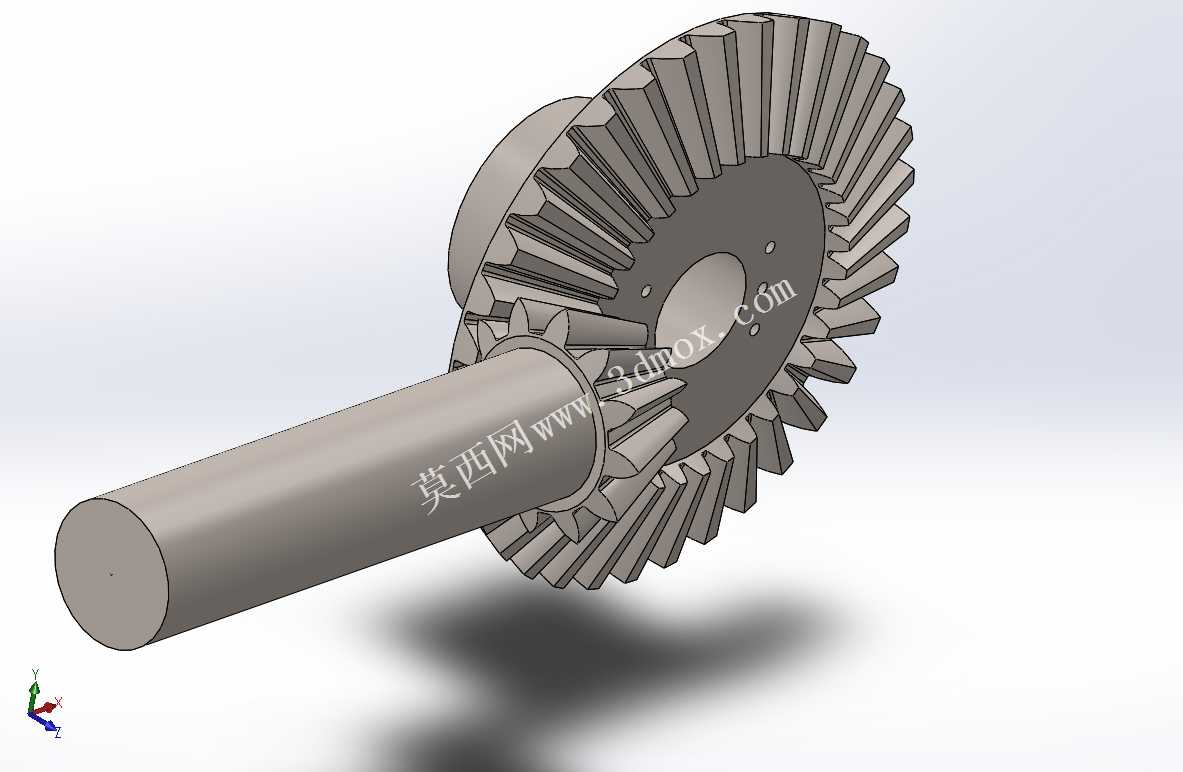

在乘用车辆、商用卡车以及越野SUV的底盘传动架构中，差速器是保障车辆转向与复杂路面行驶稳定性的核心传动部件，它的核心作用是在动力向左右两侧驱动轮传递动力的过程中，允许两侧半轴以不同的转速旋转，减少轮胎与地面的滑动摩擦，避免转弯过程中轮胎拖磨、传动部件扭损的问题。这套差速器采用对称式锥齿轮差速结构，整体由差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个左右侧半轴锥齿轮、半轴连接轴承以及壳体支撑轴承组成，整体结构围绕十字轴的中心对称布置，行星齿轮空套在十字轴的四个轴颈上，背面与差速器壳体内的球面支撑面贴合，保证齿轮啮合过程中的对中性，同时可以在车辆两侧车轮存在转速差时，绕十字轴轴颈自转，实现两侧半轴的转速差调节。从设计思路来看，这套差速器匹配前置后驱、四驱车型的主减速器输出端，主减速器的从动锥齿轮通过螺栓固定在差速器壳体的法兰端面上，主减速器传递来的动力会直接带动差速器壳体旋转，壳体通过十字轴带动行星齿轮公转，当车辆直线行驶时，两侧车轮行驶阻力一致，行星齿轮不会发生自转，两侧半轴齿轮与差速器壳体保持同转速，动力均匀分配给左右半轴；当车辆转弯或者行驶在凹凸不平的路面时，两侧车轮的滚动距离存在差异，行驶阻力更大的一侧半轴转速会降低，此时行星齿轮会在公转的同时产生自转，自动调整两侧半轴的转速差，保证两侧车轮始终处于纯滚动状态，避免轮胎异常磨损，同时降低传动系统的附加载荷。从安装边界来看，差速器整体集成在驱动桥的桥壳内部，左右两侧伸出的半轴通过花键与半轴齿轮连接，半轴的支撑轴颈与桥壳内的轴承配合，差速器壳体两端的轴颈通过圆锥滚子轴承支撑在桥壳的轴承座上，整体径向尺寸围绕主减速器从动齿轮的分度圆设计，轴向尺寸预留了行星齿轮与半轴齿轮的啮合间隙调整空间，壳体上预留有润滑油道开孔，保证齿轮啮合部位可以被齿轮油充分润滑，带走啮合过程中产生的热量与磨屑，提升部件的使用寿命。这套结构的设计充分考虑了不同工况下的载荷分布，行星齿轮与半轴齿轮采用渐开线锥齿形，啮合重合度高，传动过程中冲击小，可以承受大扭矩输入下的载荷冲击，球面支撑结构可以分散齿轮啮合时产生的轴向力，避免齿轮轴出现偏载变形，轴承的选型匹配了传动过程中的径向与轴向复合载荷，保证高速旋转过程中的支撑稳定性。
