带导向限位结构的皮带输送装置

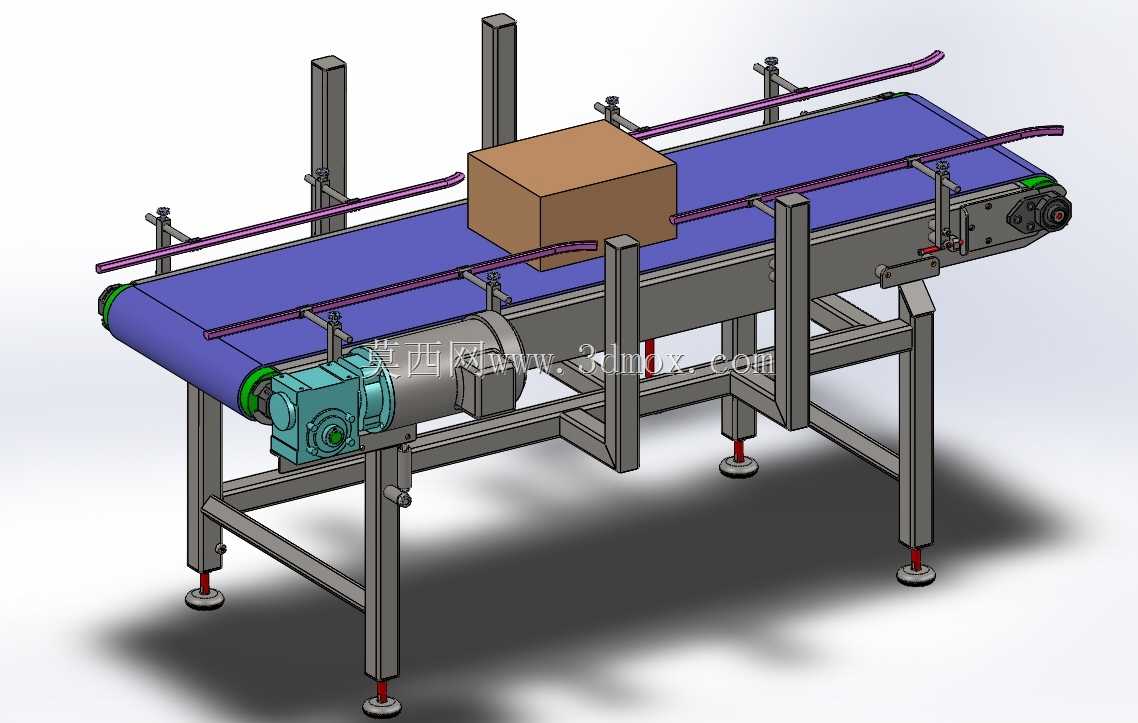

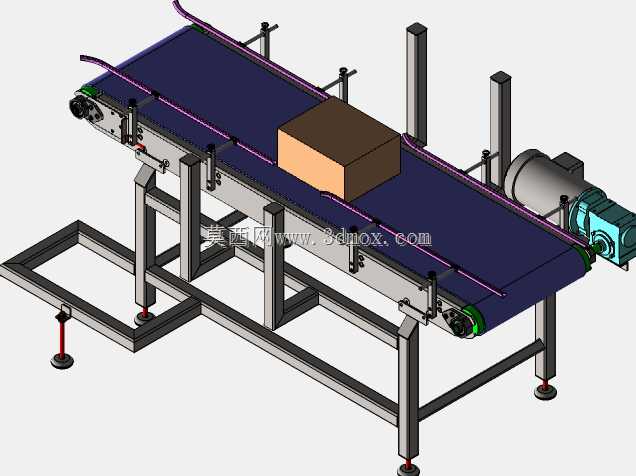

包装线末端的纸箱输送常出现跑偏剐蹭护栏的问题，传统皮带机的固定护栏无法适配不同尺寸箱体，调整时需要松脱多组螺栓反复对位，停机校准的时间往往比换型生产的准备周期还长。这款输送装置在皮带两侧设置了可滑移的紫色导向杆，杆体通过快拆式夹座固定在机架立柱上，夹座的锁紧手柄不需要额外工具，徒手就能扳动完成位置调整，导向杆的弧度顺着进料端做了外扩引导，箱体刚进入输送段时就算有轻微位置偏移，也能顺着弧面被导正到皮带中心区域，不会出现硬卡滞把纸箱边角挤变形的情况。驱动端的减速电机直接通过法兰对接主动辊筒，省去了链传动或者皮带传动的中间环节，没有外露的传动部件也就不需要额外加装安全防护罩，机架下方的支脚带可调橡胶垫，地面不平整时旋转支脚就能调整整机水平，不需要垫塞铁片，橡胶垫还能吸收电机运行时的轻微振动，避免皮带运行时因为共振出现周期性跳带。机架的腿柱和横梁之间用角件加螺栓锁紧，不是满焊结构，运输时可以拆成扁平模块打包，到现场只需要拧十几组螺栓就能完成组装，不需要焊接设备，后期如果要改输送线长度，只需要更换对应长度的皮带和横梁型材，腿柱、驱动单元、导向组件都能直接复用。皮带表面做了哑光蓝色处理，视觉上和棕色纸箱、金属机架形成明显色差，现场操作人员能快速识别皮带边缘位置，巡检时一眼就能发现皮带上是否有遗留杂物，辊筒两端的轴承座带注油嘴，日常维护不用拆开机架侧板，直接在外侧就能加注润滑脂，减少停机保养的工作量。两侧的导向杆用的是圆截面型材，和纸箱接触时是线接触不是面接触，不会像扁钢护栏那样刮花纸箱表面的印刷图案，杆体的安装高度刚好对齐纸箱的中部位置，不会碰到纸箱顶部的封箱胶带，也不会因为位置太低卡到纸箱底部的折边。
