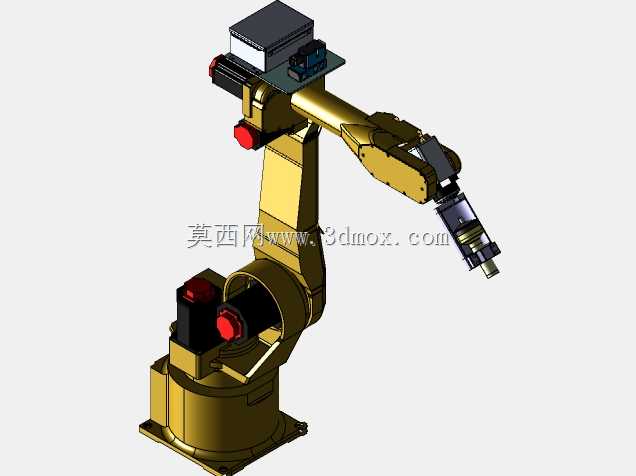

六轴铰接式工业机械臂结构设计

　　这款铰接式工业机械臂的结构设计，核心围绕多自由度旋转关节的运动协同展开，从底座安装面到末端执行器接口，每一段臂体的长度配比、关节旋转角度限位都经过实际工况适配。底座采用方形法兰安装结构，安装孔位按照工业现场常用的地装、机架装两种场景做了兼容设计，底座内部预留了伺服驱动模块、线缆走线的腔体空间，避免运动过程中线缆与臂体结构产生干涉。腰座关节可实现整周360度旋转，旋转支撑采用交叉滚子轴承的承载结构，能够承受臂体全伸展状态下的倾覆力矩，适配大跨距作业的负载需求。大臂与腰座的铰接关节、大臂与小臂的铰接关节均采用侧置伺服电机配合谐波减速器的传动结构，关节处的红色端盖为手动调试接口，可在设备断电状态下手动解锁关节，

　　完成初始位姿校准或者故障状态下的臂体复位操作。小臂末端的三个关节依次实现俯仰、旋转、末端执行器偏转的动作，六个关节的运动组合可覆盖半径1.2米到1.8米的球形作业空间，能够适配机床上下料、工件搬运、焊接工位辅助、装配工位精准对位等多种工业场景。从设计思路上看，这款臂体采用了铸铝壳体的轻量化结构方案，臂体内部设计有贯通的走线槽，所有动力线缆、信号线缆均从臂体内部穿过，既避免了外部拖链在复杂工位环境下被剐蹭损坏的风险，也让整体外观更整洁，减少了运动过程中的外部挂扯隐患。末端执行器接口采用标准法兰连接结构，可快速更换夹爪、焊枪、吸盘、打磨头等不同作业工具，无需对臂体本体结构做额外改造。关节处的密封结构采用多层迷宫密封设计，

　　能够阻挡车间环境中的金属碎屑、切削液、粉尘进入关节内部，延长传动部件的使用寿命，适配机加工车间、焊接车间、装配流水线等不同的现场环境。安装边界方面，底座安装面的平面度要求控制在0.1mm以内，安装时需要保证底座与安装基面的贴合度，避免长期运行过程中因为基面不平导致关节轴承偏磨。臂体全伸展状态下的最大回转半径需要在工位布局时预留至少100mm的安全间隙，周边不能有固定障碍物阻挡臂体的运动路径，防止运行过程中发生碰撞。在实际应用中，这类铰接臂可搭配视觉识别系统完成无序工件的抓取作业，也可搭配离线编程系统完成复杂轨迹的焊接、涂胶作业，相比直角坐标机械手，其运动灵活性更高，能够绕过障碍物到达指定作业位置，在空间受限的工位场景下适配性更强。

　　臂体的各段关节都设计有限位块与软限位双重保护，当关节旋转到极限角度时会先触发软限位信号停止运动，若软限位失效则机械限位块会硬性阻挡关节继续转动，避免关节过转导致内部线缆扯断或者传动部件损坏。从结构细节上看，臂体上部的电控安装平台可搭载末端工具的控制模块、气路接口组件，将附属元件集成在臂体上，减少外部管线的拖拽长度，提升运动过程的稳定性。整体结构的配重经过反复核算，大臂与小臂的重量配比保证了关节电机在常用作业位姿下处于最优负载区间，降低电机长时间高负载运行的发热情况，提升设备连续运行的可靠性。
