铝型材框架式三轴数控加工设备结构设计

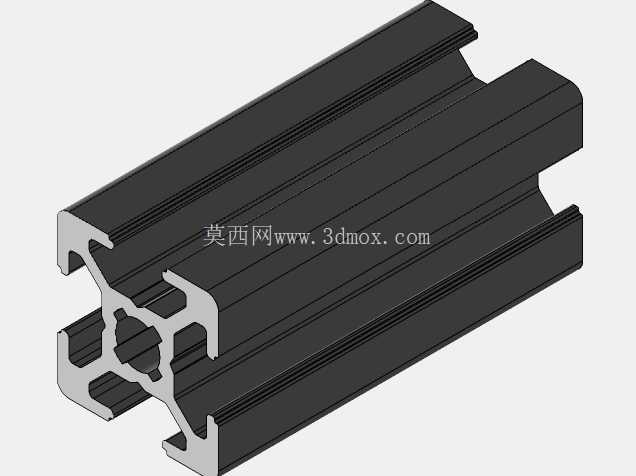

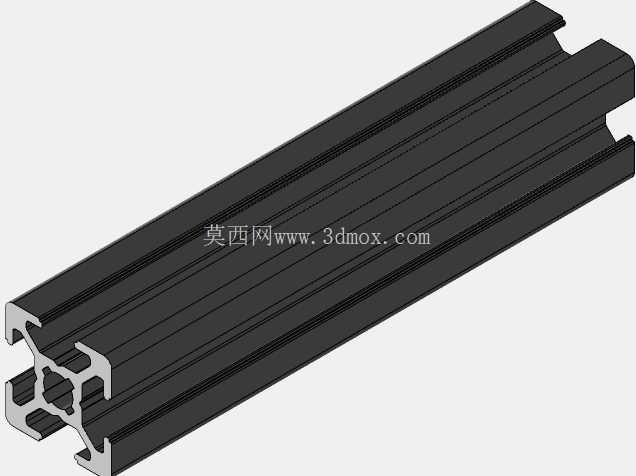

这套铝型材搭建的三轴数控加工结构，在小批量非标零件加工、创客空间试制、教学实训场景中有着极高的适配性，不同于传统铸铁床身的重型机床，它的框架全部采用工业铝型材拼装，不需要大型铸造、机加工工序就能完成主体搭建，对于需要快速搭建加工工位、频繁调整加工行程的场景来说，拆装调整的灵活性远高于传统焊接床身设备。从实际用途来看，这套结构可以适配软金属、塑料、木材等切削力不大的材料加工，也可以通过更换末端执行头，拓展成点胶、涂覆、简易3D打印的运动载体，在小型加工坊、院校工程训练中心、新产品打样车间里，这类轻量化数控结构的投入成本低，改造空间大，能够覆盖多数低载荷的自动化加工需求。

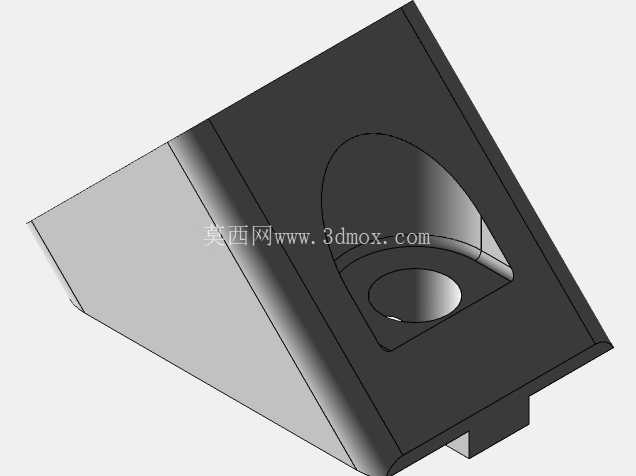

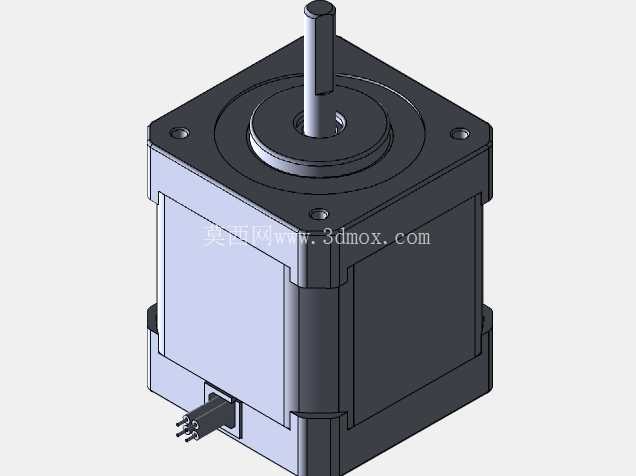

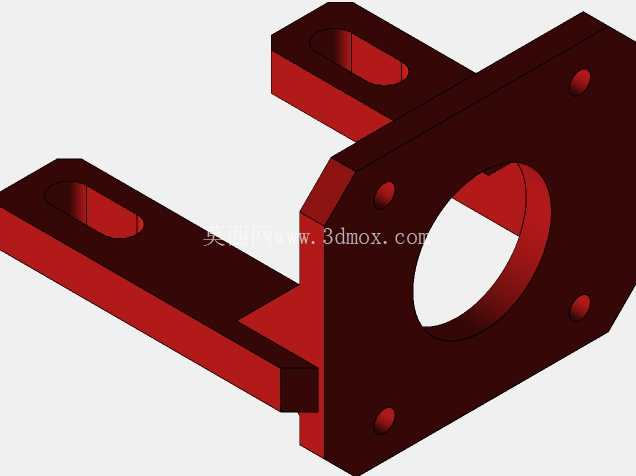

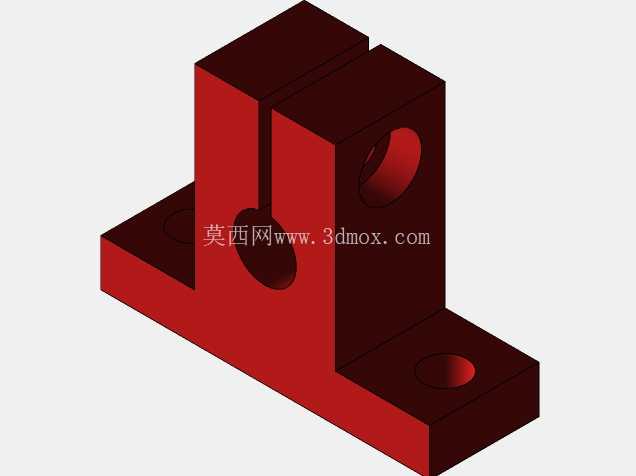

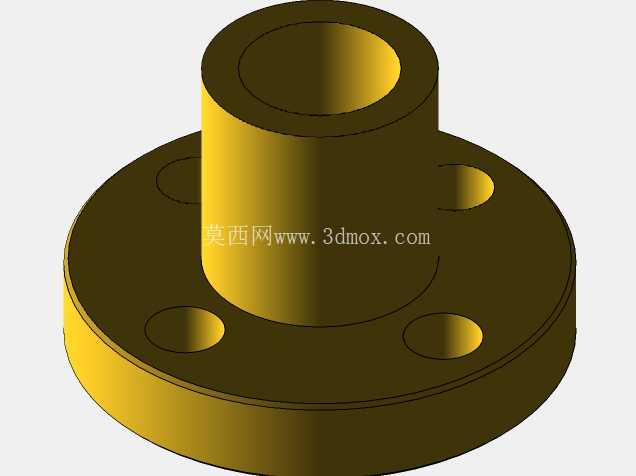

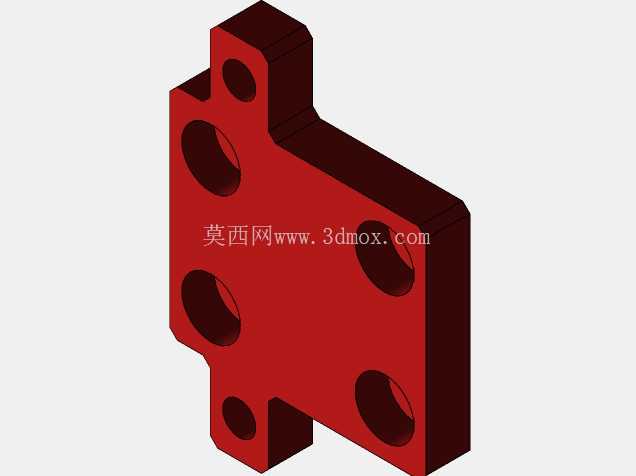

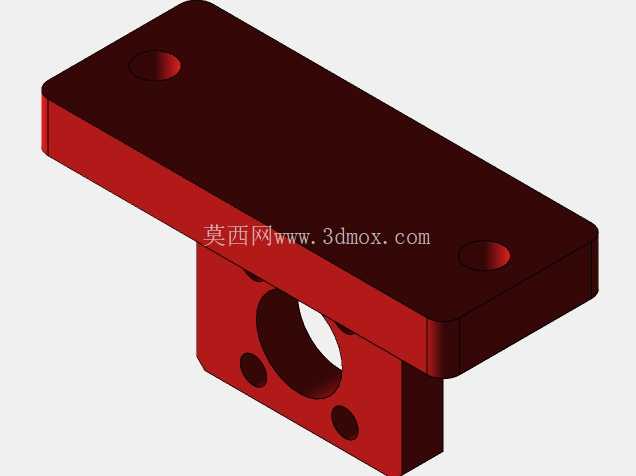

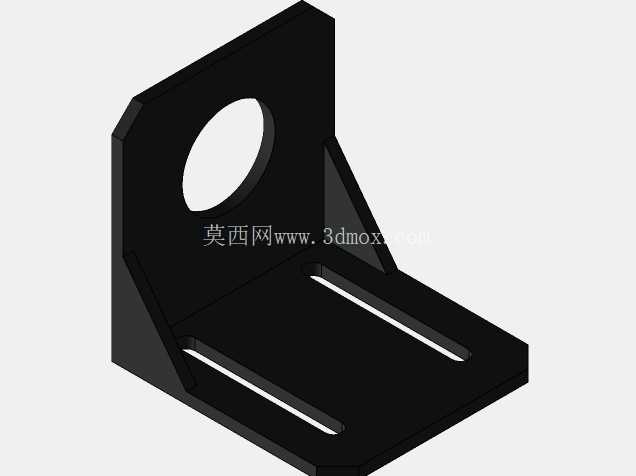

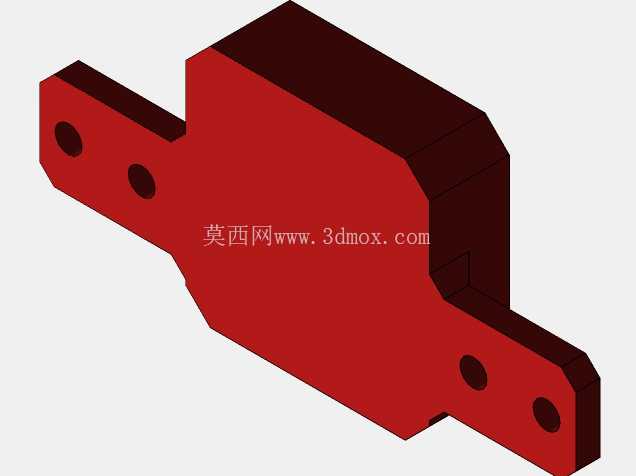

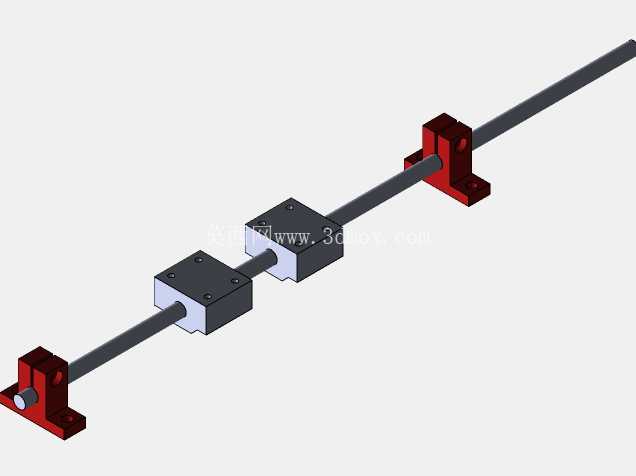

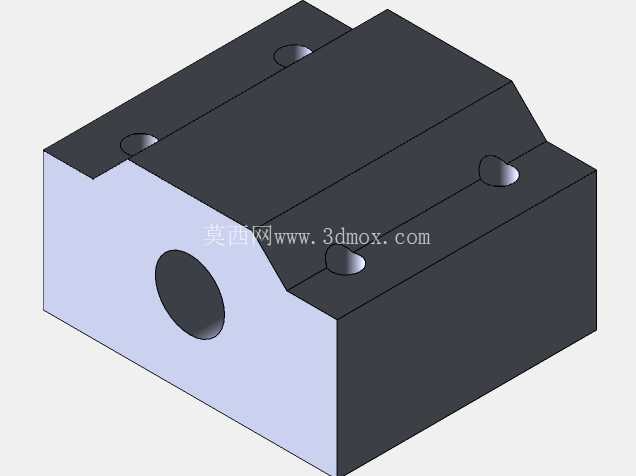

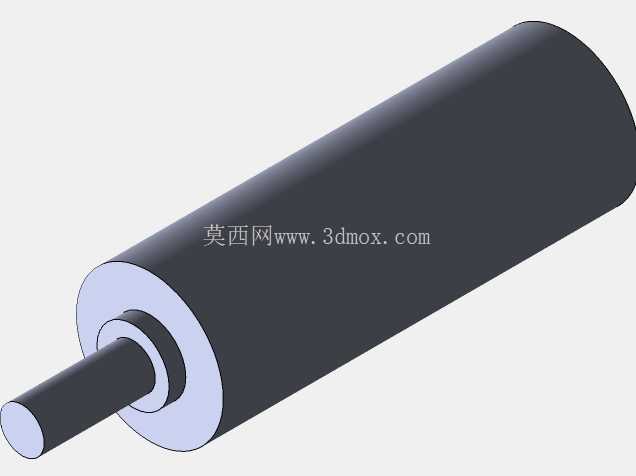

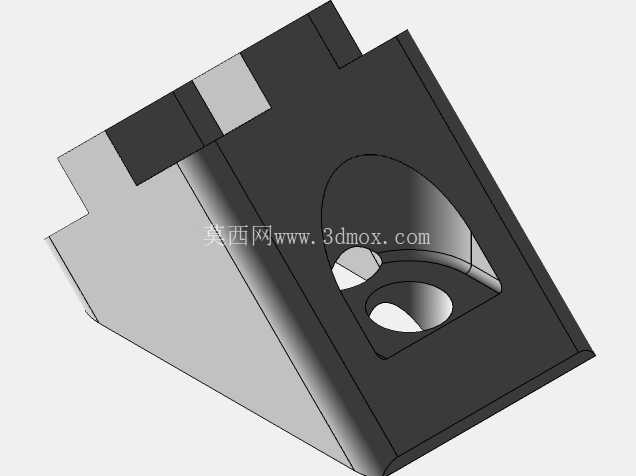

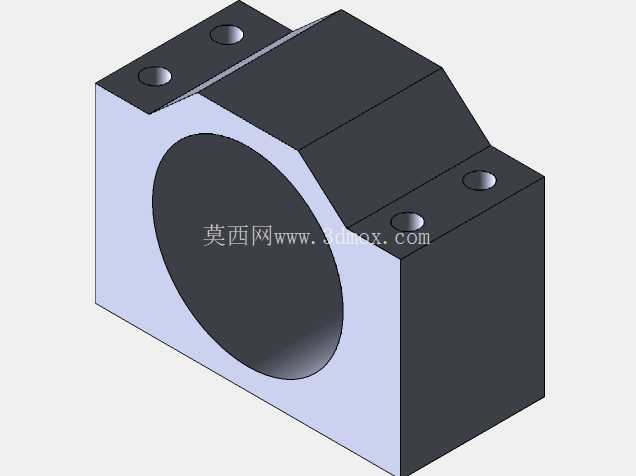

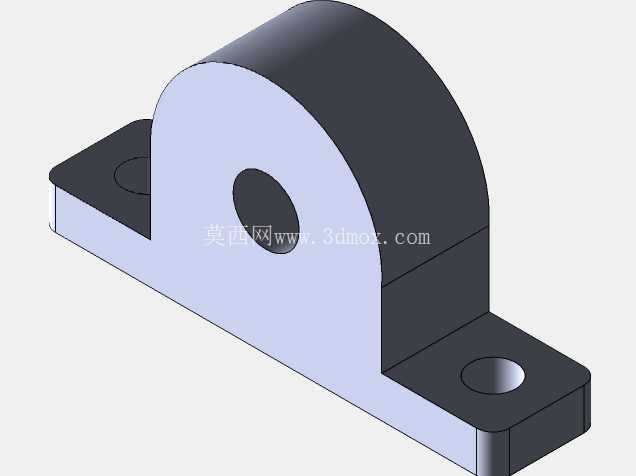

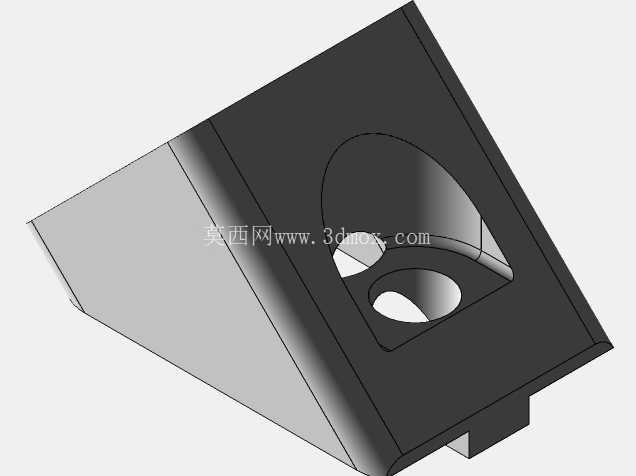

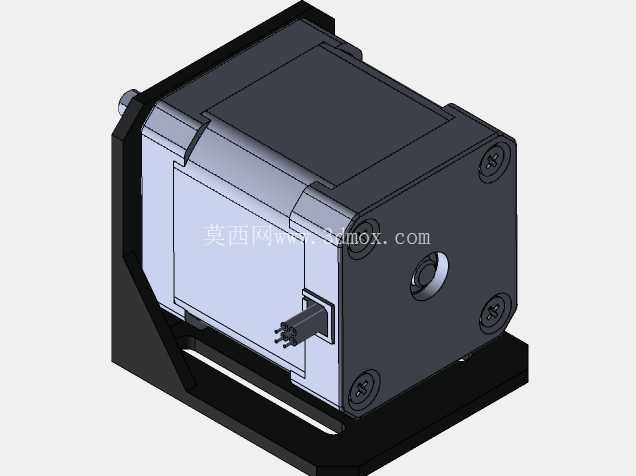

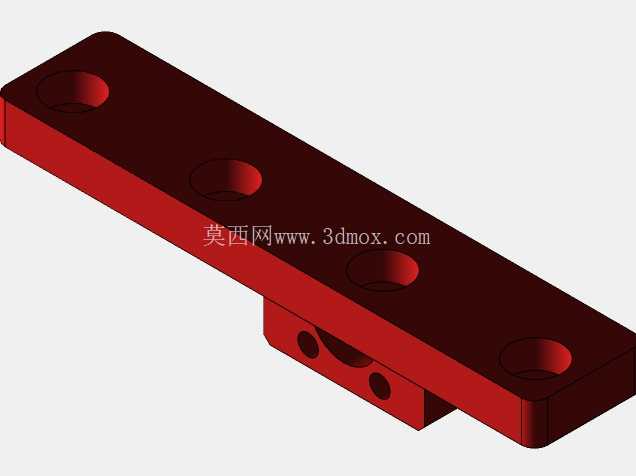

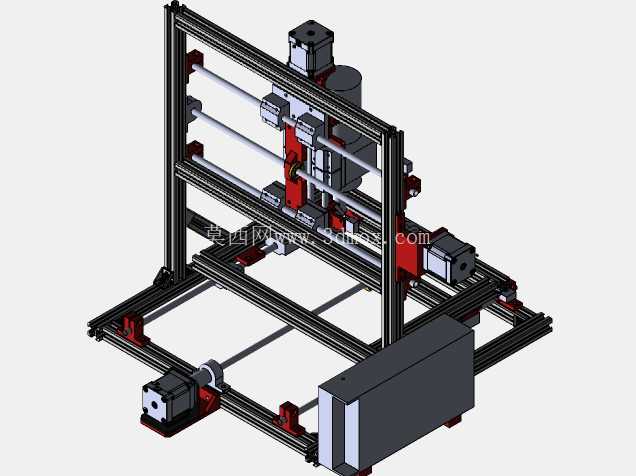

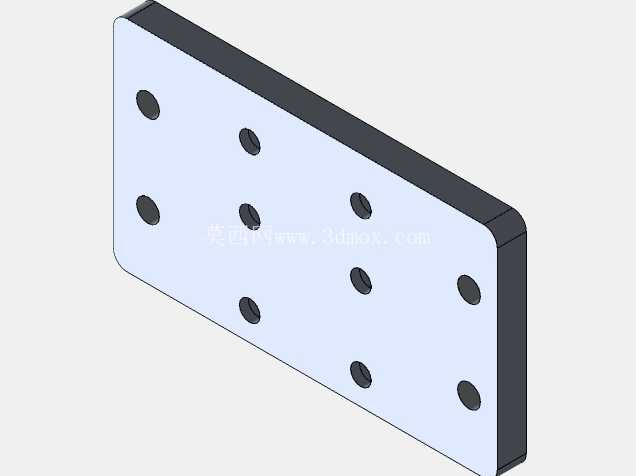

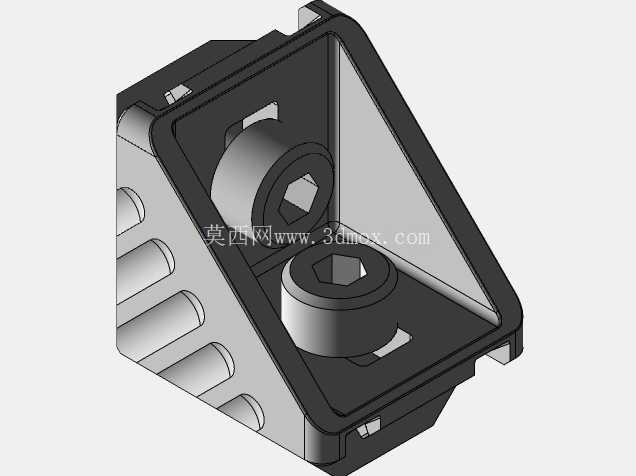

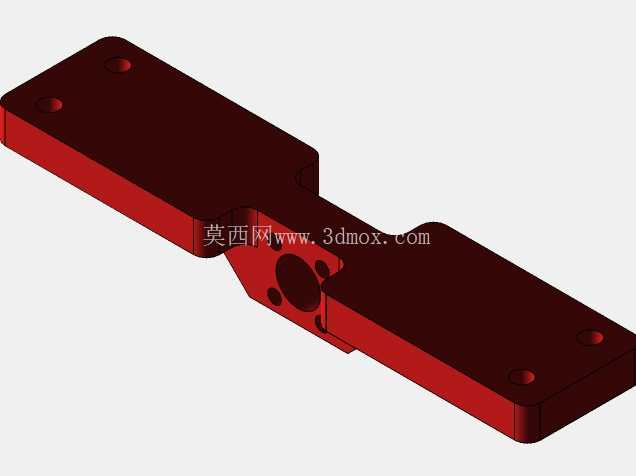

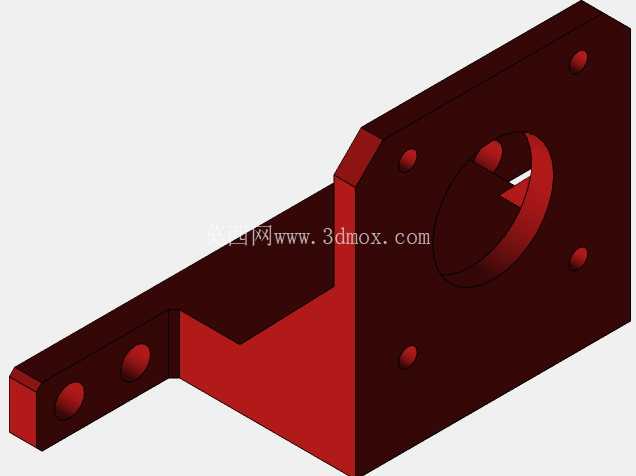

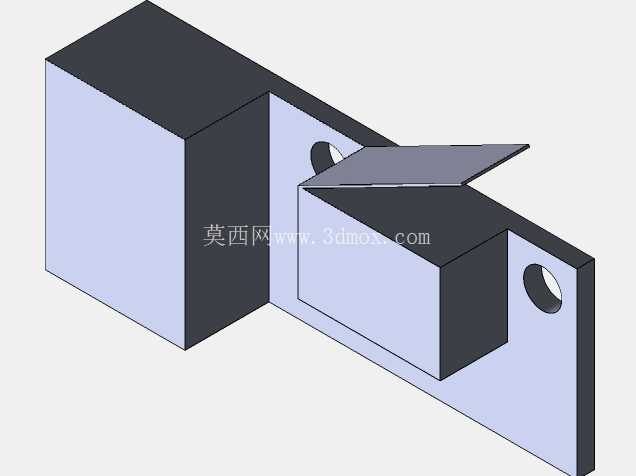

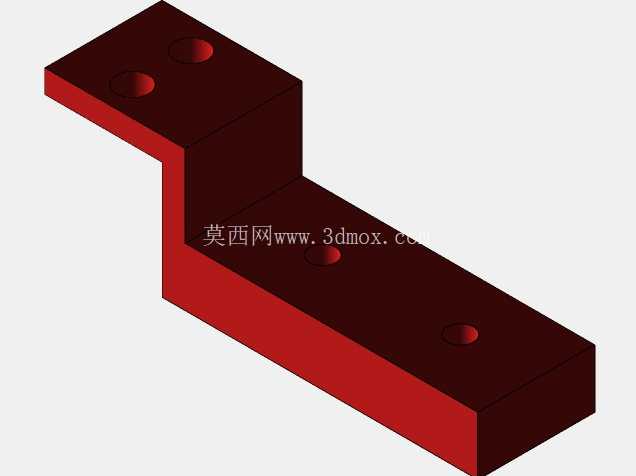

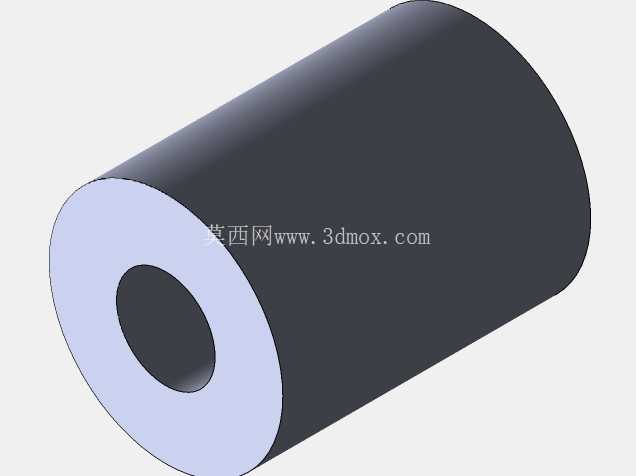

从功能特性上看，三个直线运动轴分别采用光轴搭配直线轴承作为导向，丝杠传动作为动力传递路径，每个轴的驱动端都预留了伺服电机或者步进电机的安装位，传动部件的固定座都采用了标准化的连接块与铝型材框架锁紧，不需要额外焊接支座，装配时只需要通过型材槽内的T型螺栓就能完成所有部件的位置固定。X轴采用双光轴平行布置的导向结构，横跨在Y轴的两个平行滑台上，能够平衡Z轴模组移动时的倾覆力矩，避免单导轨支撑带来的偏载问题；Y轴的两个传动单元分别布置在框架底部的两侧长型材上，通过传动轴或者双电机同步驱动的方式保证两侧滑台的运动同步性，防止X轴横梁运动时出现卡滞；Z轴模组垂直安装在X轴的滑台上，末端预留了主轴安装位，可以根据加工需求装夹不同功率的电主轴，完成铣削、钻孔、雕刻等不同工序。

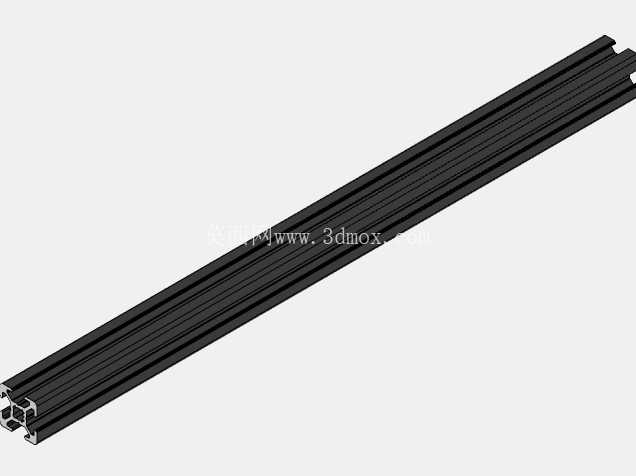

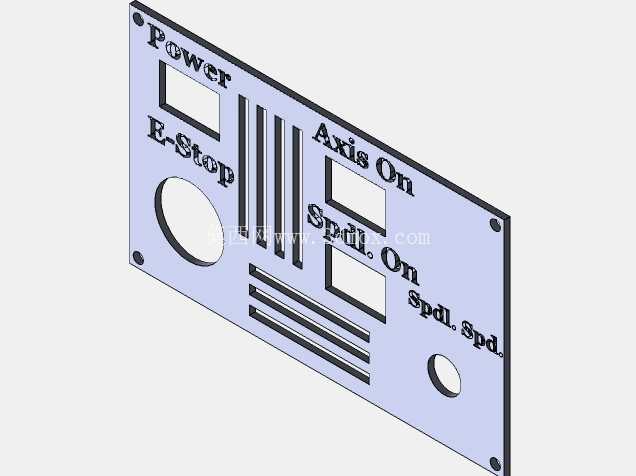

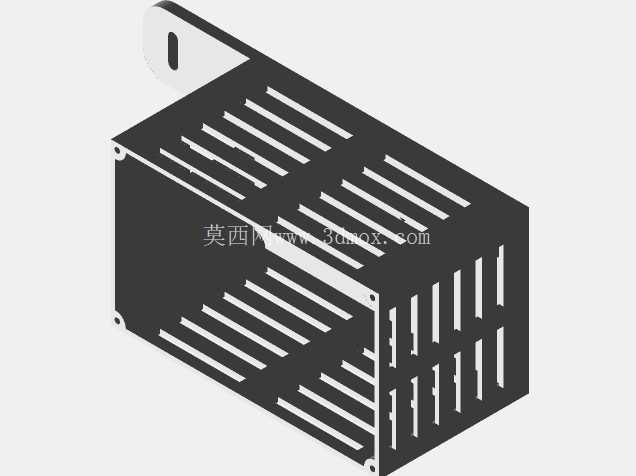

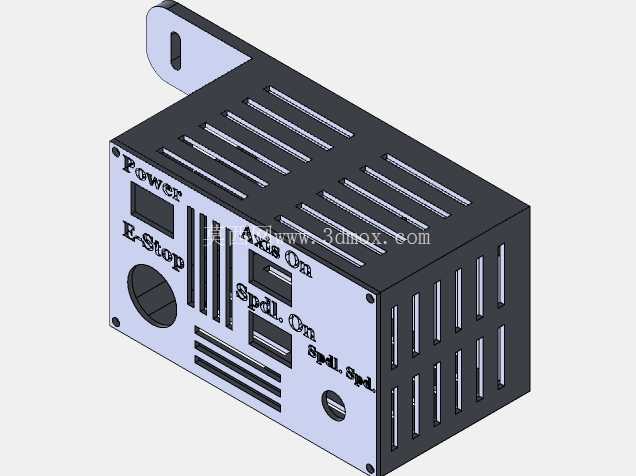

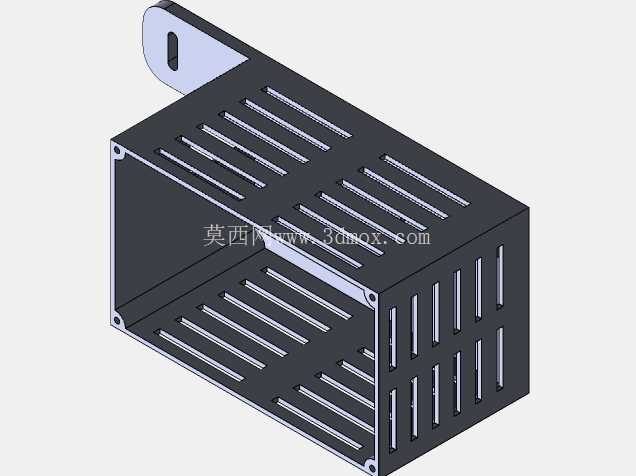

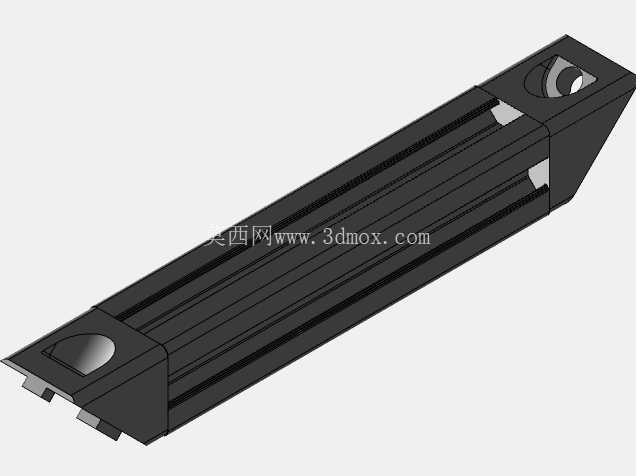

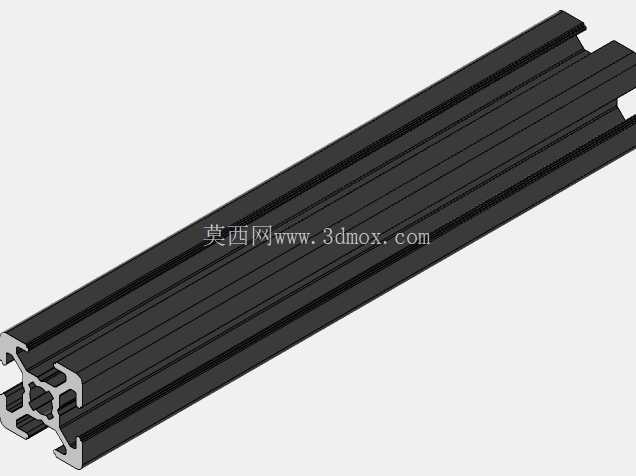

设计思路上，这套结构全程采用模块化拼装逻辑，所有的型材切割都可以按照标准长度下料，不需要复杂的二次加工，连接部位的固定件全部采用市售标准件，后期维护更换配件的成本极低。框架底部预留了电气控制箱的安装空间，所有的线缆都可以沿着铝型材的槽内布置，通过线槽盖板遮挡，既能够避免加工过程中切屑、切削液飞溅损坏线缆，也能让整体设备的外观更整洁，没有杂乱的明线外露。在运动行程的设计上，三个轴的有效行程都可以通过调整型材长度、光轴长度、丝杠长度来灵活变更，不需要重新设计主体连接结构，比如需要加工更大幅面的工件时，只需要更换更长的Y轴型材和传动部件，就能拓展设备的加工范围，这种设计对于非标定制场景来说，能够大幅缩短设计和制造周期，减少非标件的设计工作量。

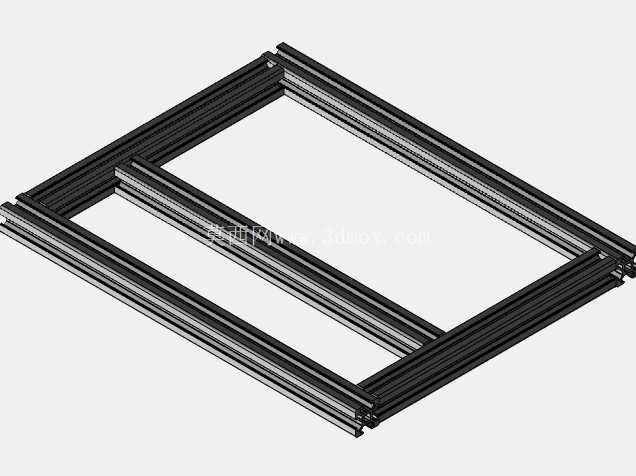

从外形尺寸与安装边界来看，这套结构的整体占地尺寸由底部框架的型材长度决定，常规配置下的占地长度在1.2米左右，宽度在0.9米左右，整体高度在1米上下，不需要专门的设备基础，放置在水平的硬质地面或者标准工作台上就可以完成安装调平，设备运行时的动载荷较小，不会对地面产生大的冲击，对安装场地的承重要求远低于传统重型机床。安装时需要注意的边界条件是，设备后侧需要预留至少150mm的空间用于电气线缆的弯折和散热，左右两侧需要预留200mm以上的操作空间，方便工件上下料和日常的设备维护，Z轴向下运动的最低位置距离工作台面的距离可以通过调整Z轴的限位块位置来设定，避免主轴下行超程碰撞工作台。

在结构细节的处理上，所有运动部件的限位位置都安装了物理限位块，搭配电气限位开关，能够避免运动轴超程脱轨，每个直线轴承的安装座都预留了润滑脂注油口，日常维护时不需要拆解结构就能完成导向部件的润滑保养。框架底部的四个角都预留了脚轮或者可调脚杯的安装孔，用户可以根据自身的使用需求选择安装脚轮方便设备移位，或者安装可调脚杯来调平设备，保证运动平面的水平度，避免因为框架倾斜导致加工精度下降。这套结构的设计没有追求过高的加工精度，而是把重点放在了搭建成本、改造灵活性、装配便捷性上，非常适合作为入门级数控加工设备的基础框架，也可以作为自动化生产线里的移载、点胶工位的运动载体，通过更换不同的末端执行部件，就能适配不同的生产工序需求。
