便携折叠式桌面级FDM熔融沉积打印机

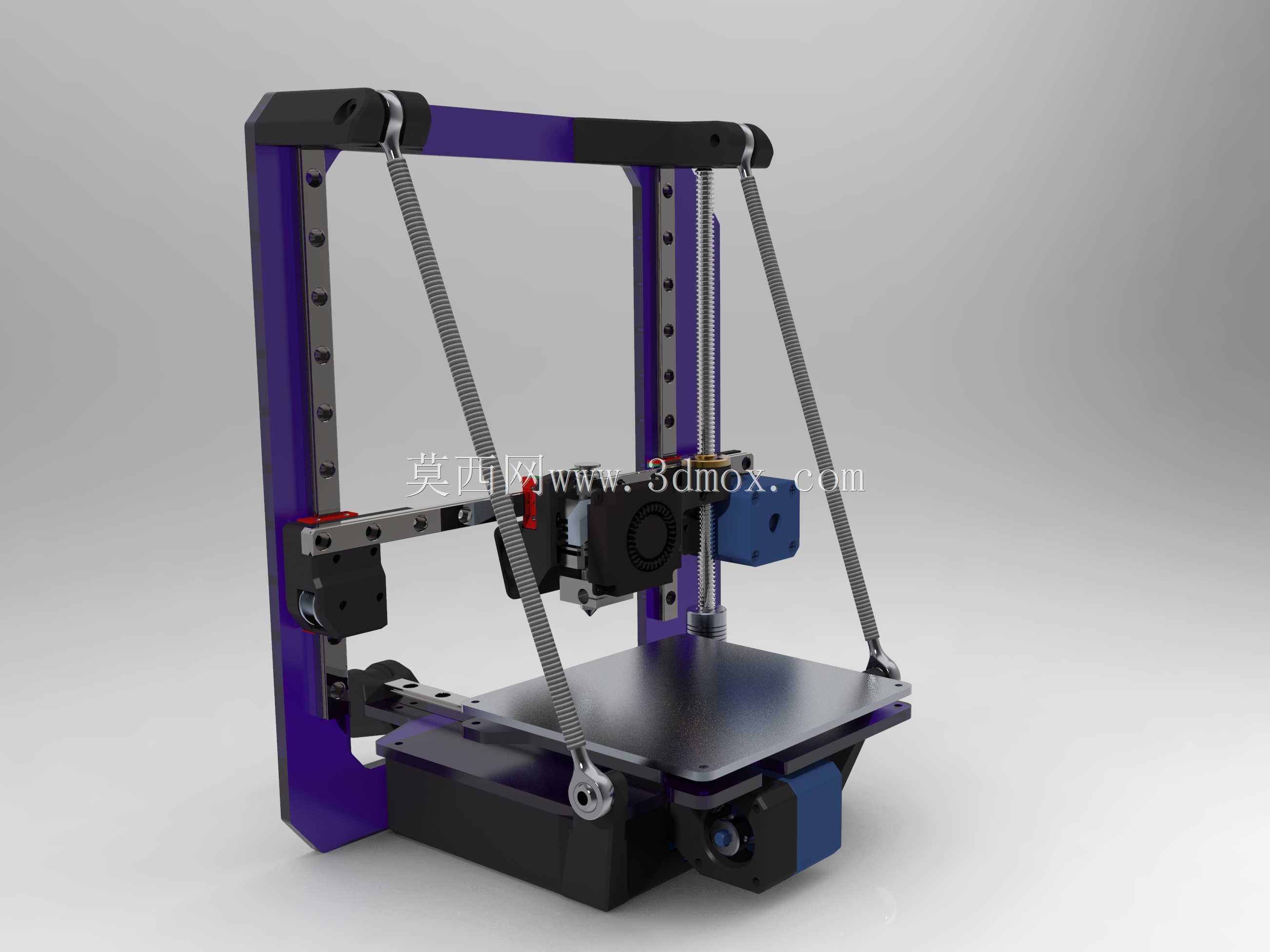

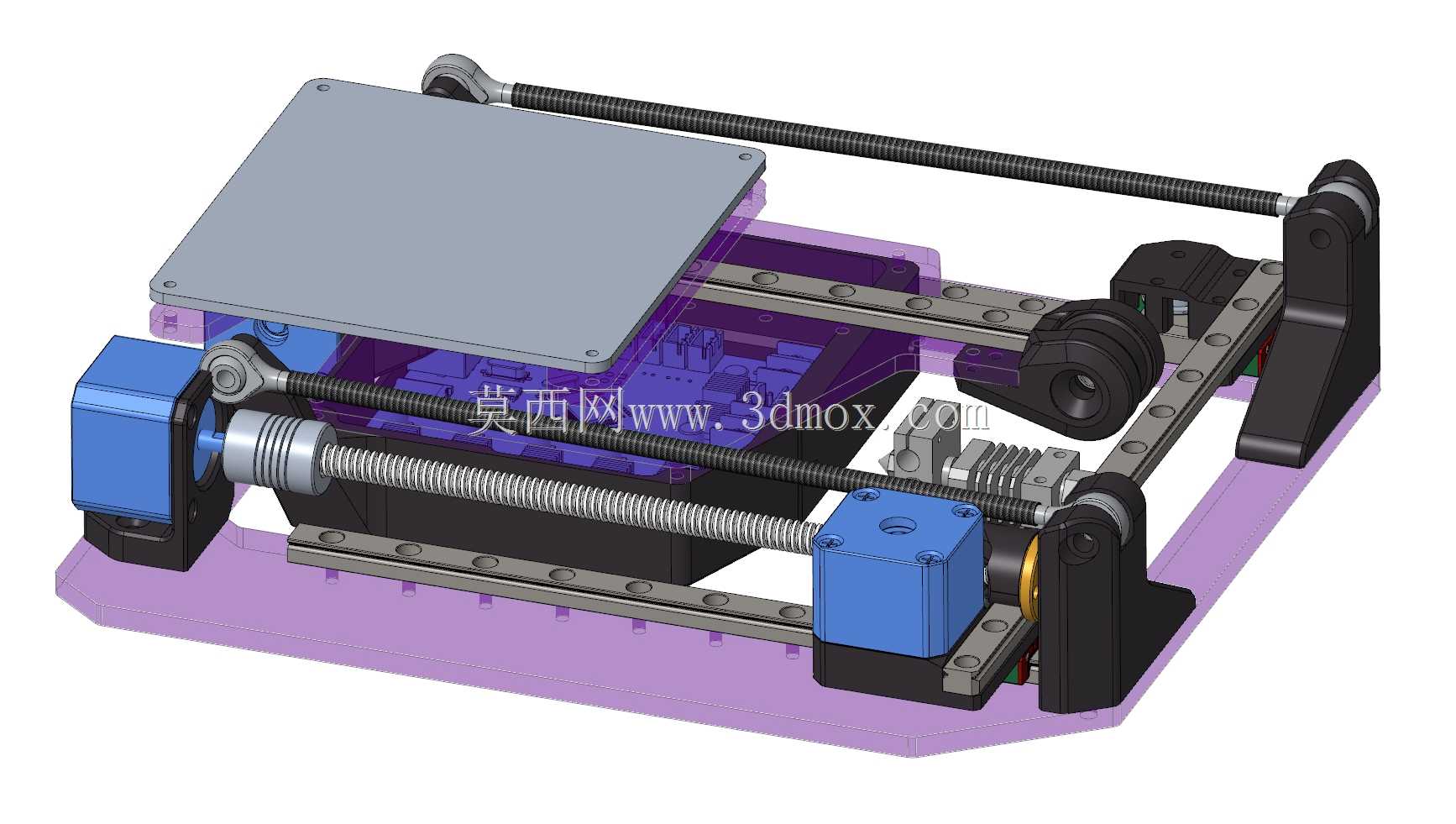

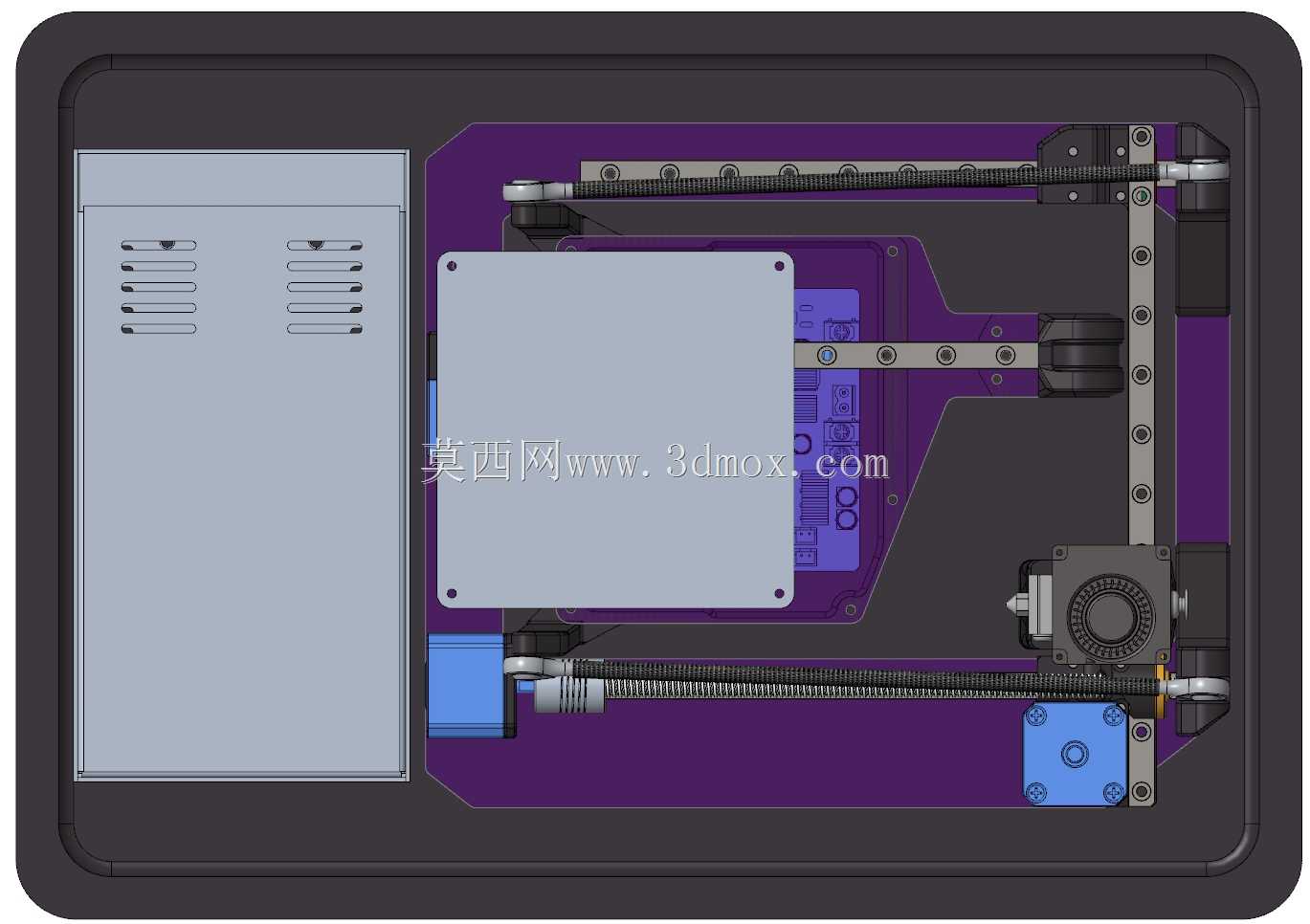

常规桌面FDM设备的框架多为刚性固定型材结构，搬运时需要拆解多根型材、同步带与丝杆组件，重装后还要重新校准Z轴垂直度与平台水平度，反复拆装带来的公差累积会直接导致首层打印失败，甚至出现运动卡滞的问题。这款折叠式结构的设计，直接把Z轴立柱与底座的连接改为铰接式转动副，两侧加装的张紧钢索在展开后直接锁止立柱的竖直姿态，不需要额外的紧固件拆装，折叠后整机体积缩小近六成，能直接塞进常规双肩包的隔层里。

钢索的固定端做了鱼眼关节轴承设计，能自动适配立柱展开时的角度偏差，不会出现钢索别劲、张紧力不均的情况，避免长期使用后钢索疲劳松弛导致的立柱晃动。打印头的运动模组直接集成在X轴横梁上，横梁与两侧Z轴滑块的连接没有多余的外接走线，折叠时线缆随立柱转动自然弯折，不会出现线缆拉扯、接插件松脱的隐患。热床平台采用薄型铸铝基板加磁吸PEI膜的组合，重量比常规玻璃平台轻近一半，折叠时不需要拆卸平台，也不会因为重心偏移导致铰接部位受力过大出现磨损。

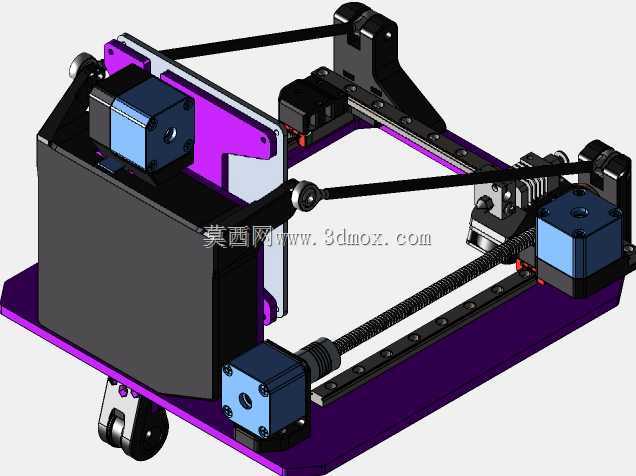

挤出机的送丝机构做了近程集成设计，直接固定在打印头滑座上，送丝路径缩短到35毫米以内，打印柔性耗材时不会出现送丝滞后、堵头的问题，折叠时挤出机的进料口刚好对准底座上的预留空位，不会和其他结构发生磕碰。Z轴传动采用单丝杆加双侧光杆导向的布局，丝杆的固定端做了浮动支撑设计，哪怕立柱展开后存在微小的角度偏差，浮动支撑能自动补偿同轴度误差，不会出现丝杆卡顿、层纹不均的问题。整机的电控板直接集成在底座内部，所有接线都做了航插式固定，折叠过程中没有外露的活动线缆，彻底避免了搬运时线缆勾挂、扯断的风险。

这种结构设计没有为了折叠牺牲打印刚性，展开锁止后整机的固有频率和常规固定框架设备相差无几，高速打印时不会出现共振导致的表面振纹，打印精度能稳定控制在0.1毫米以内。对于需要在不同场地开展打印作业的创客、实训教学场景来说，不需要反复拆装校准，展开后只需要做简单的平台调平就能直接开始打印，省去了大量的准备时间，也降低了非专业人员拆装设备导致的故障概率。
