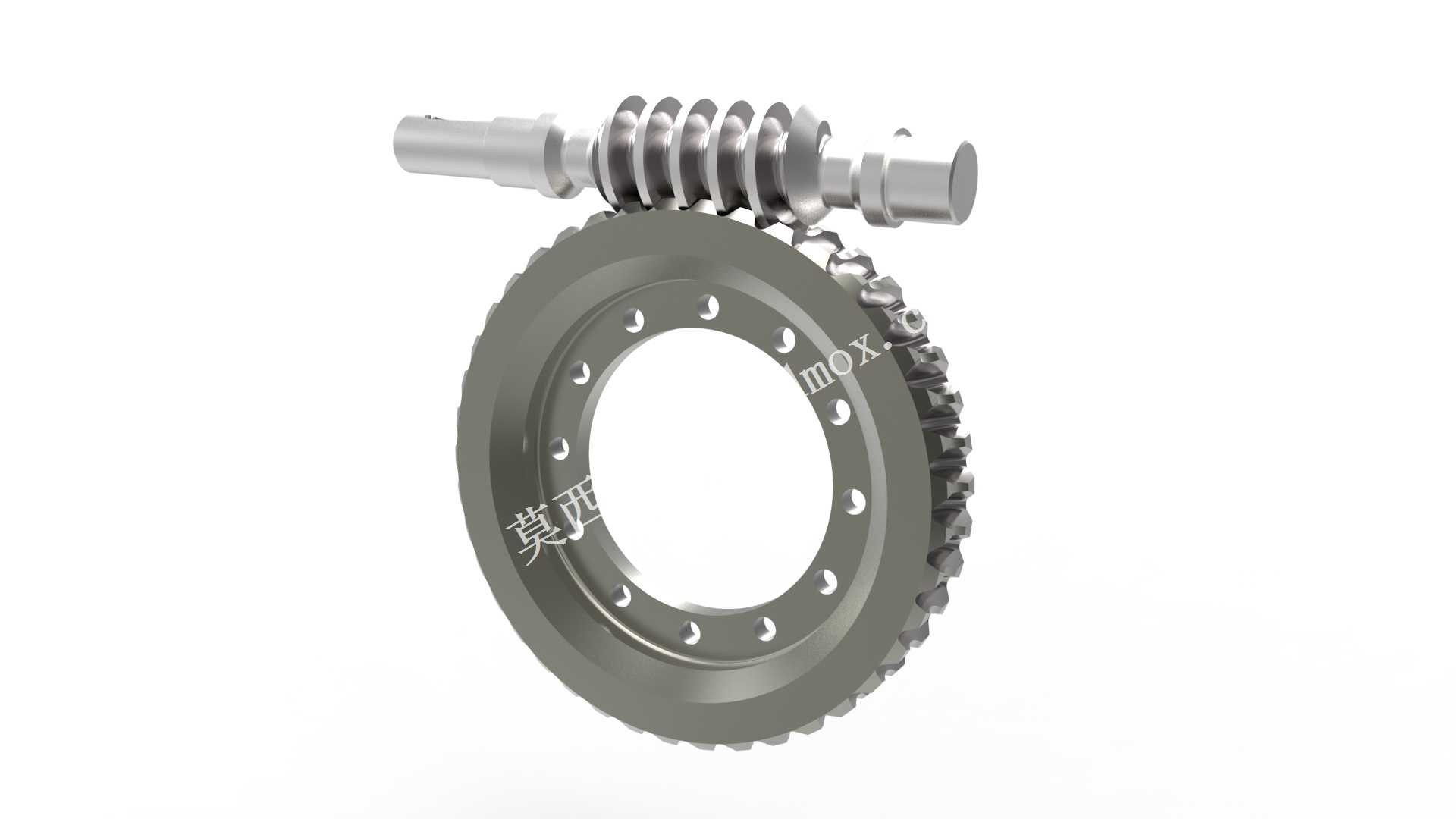

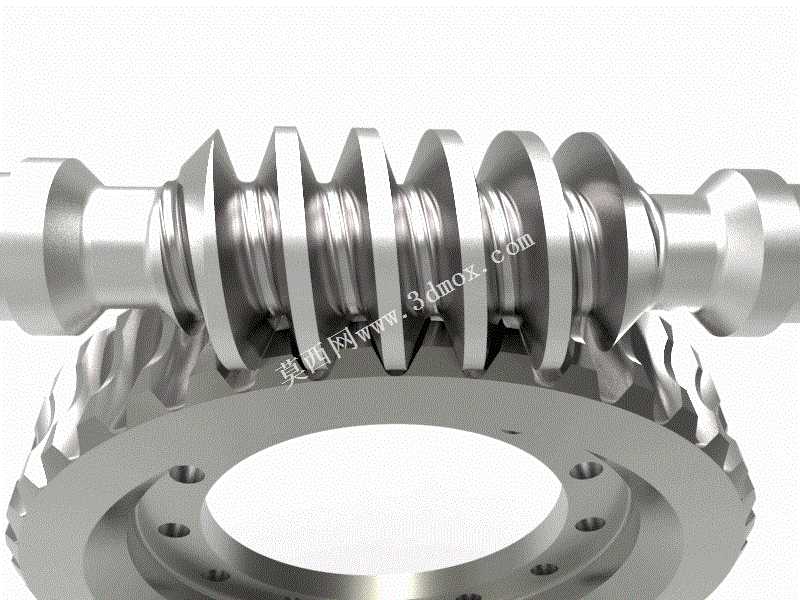

修正版弧面齿轮配套ZA蜗杆传动组件

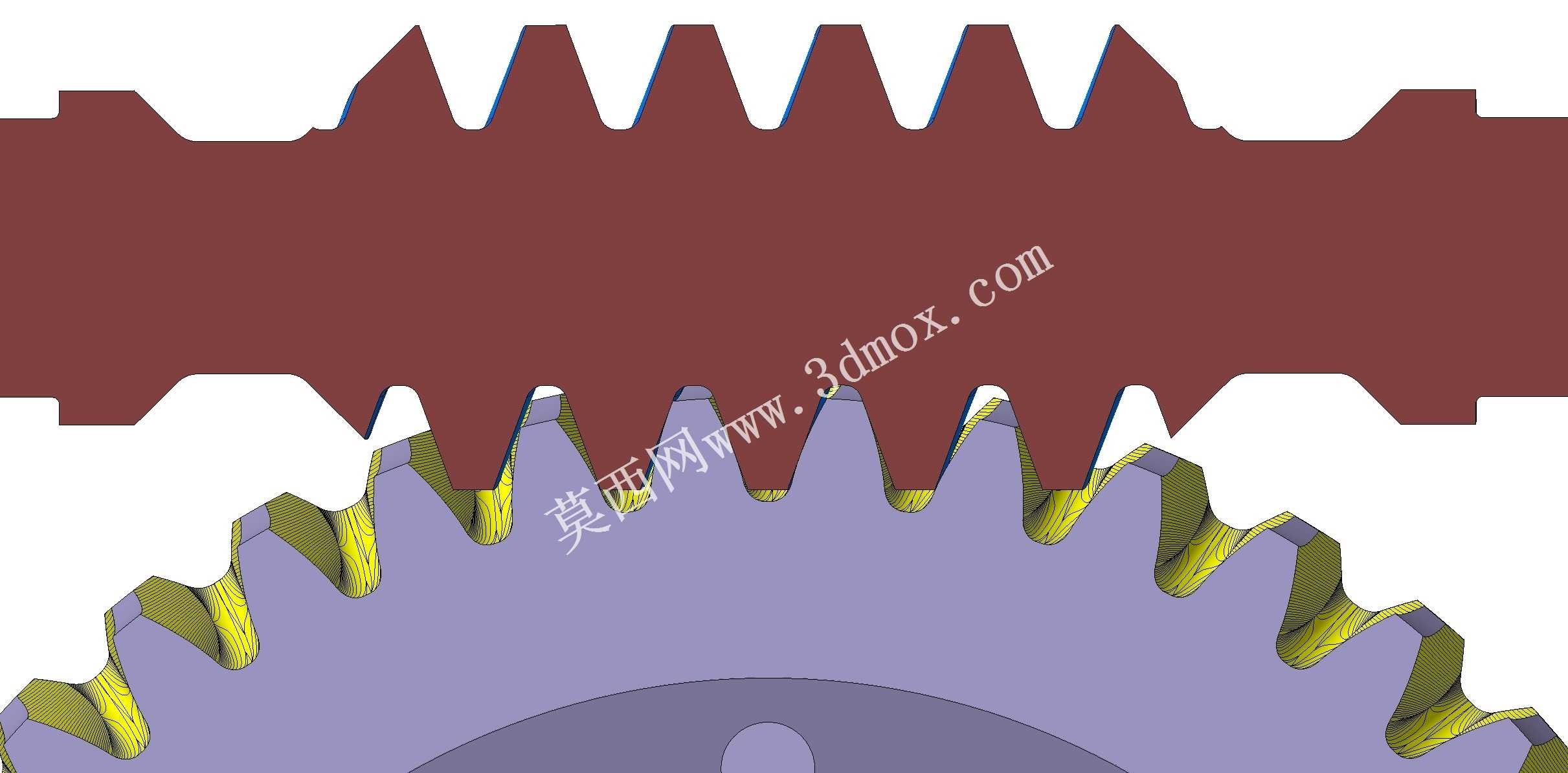

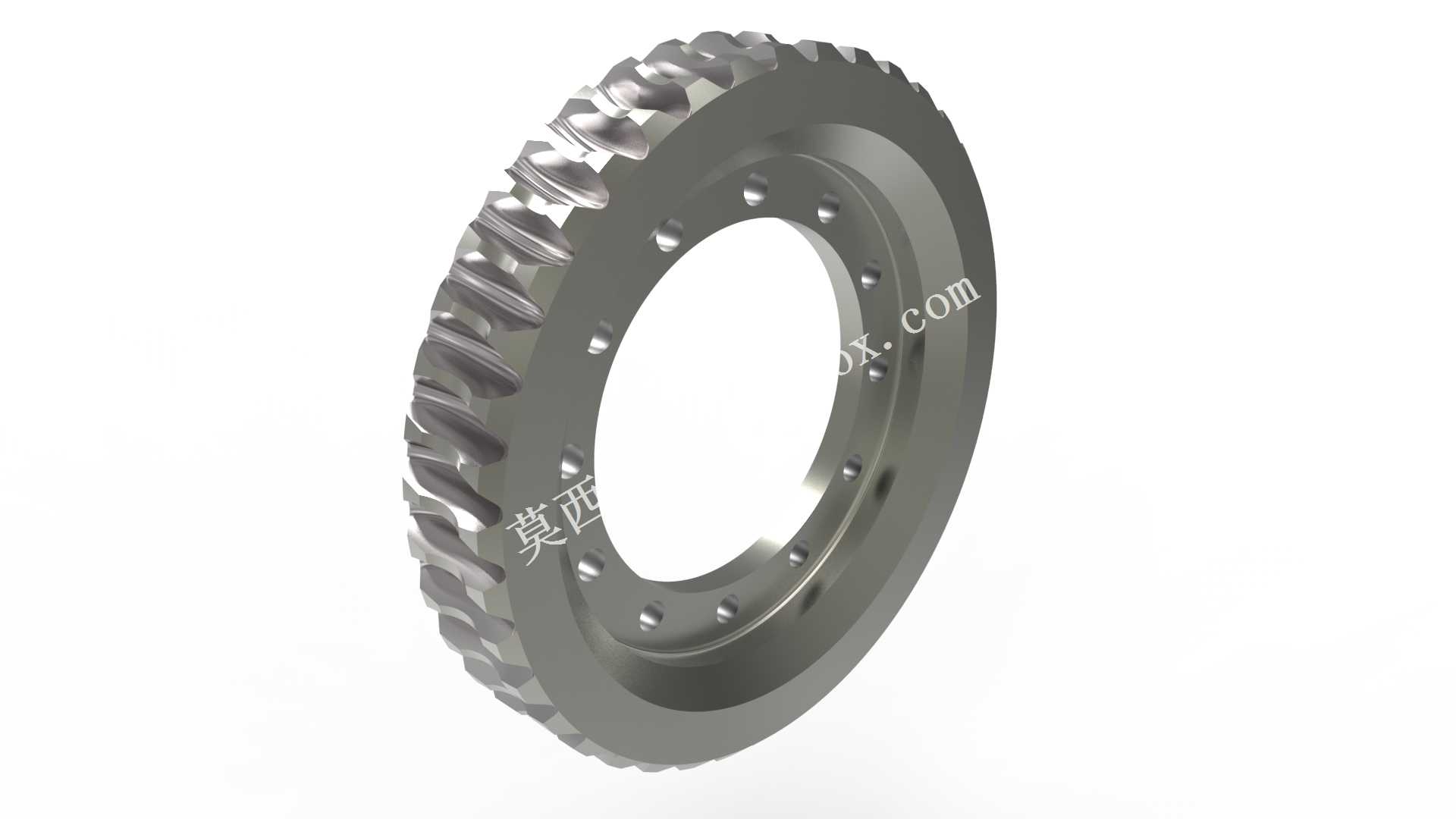

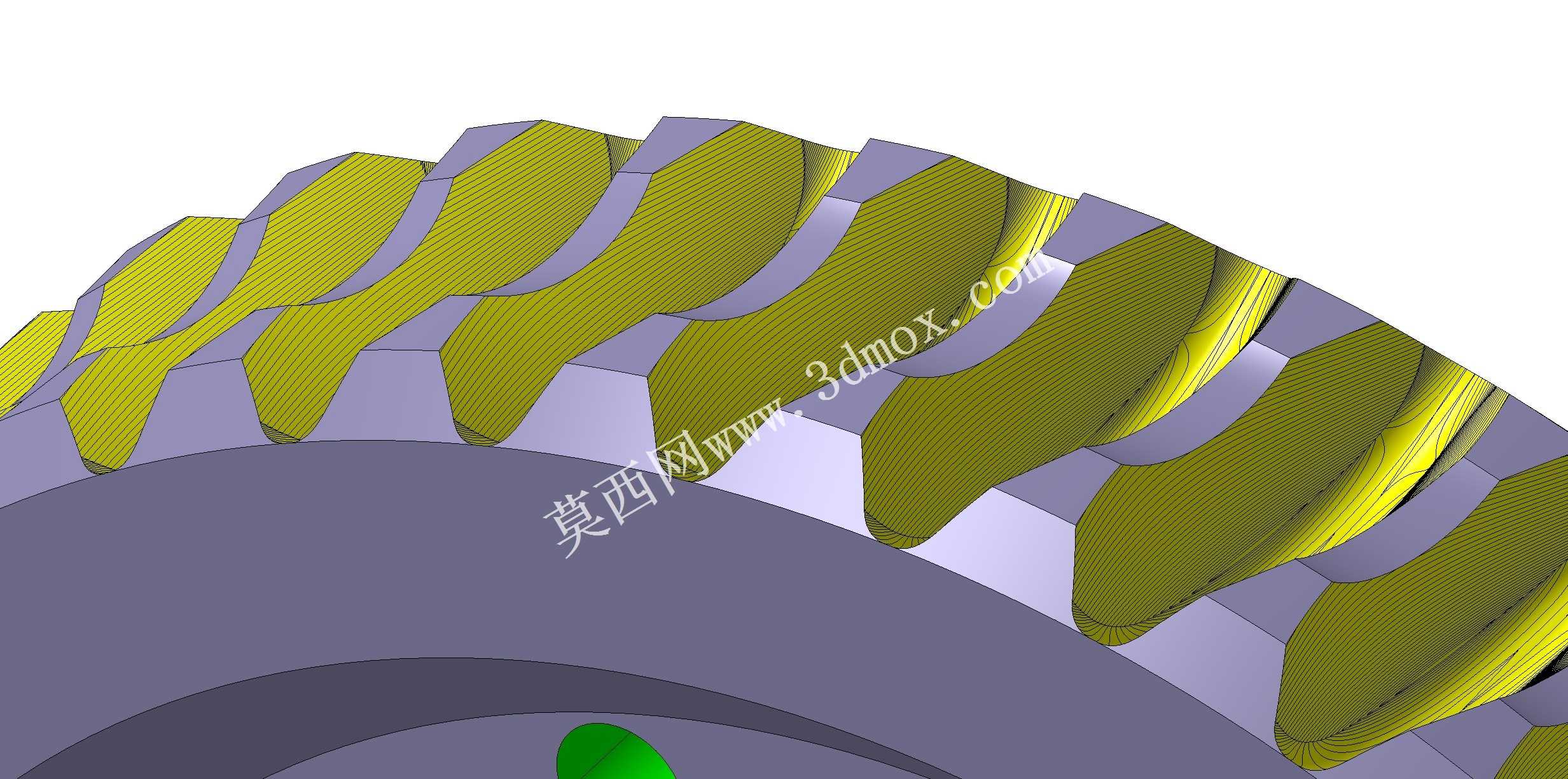

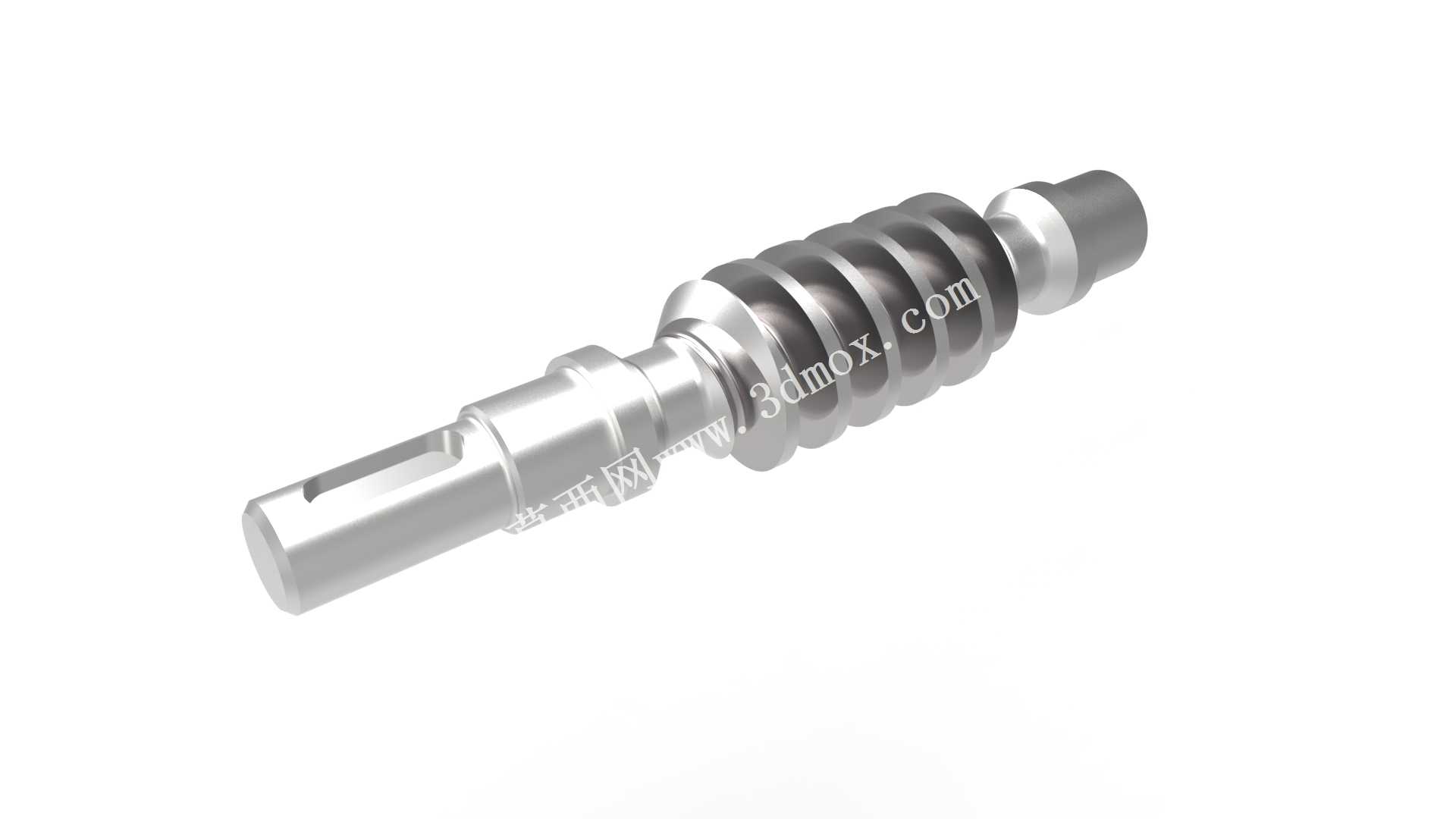

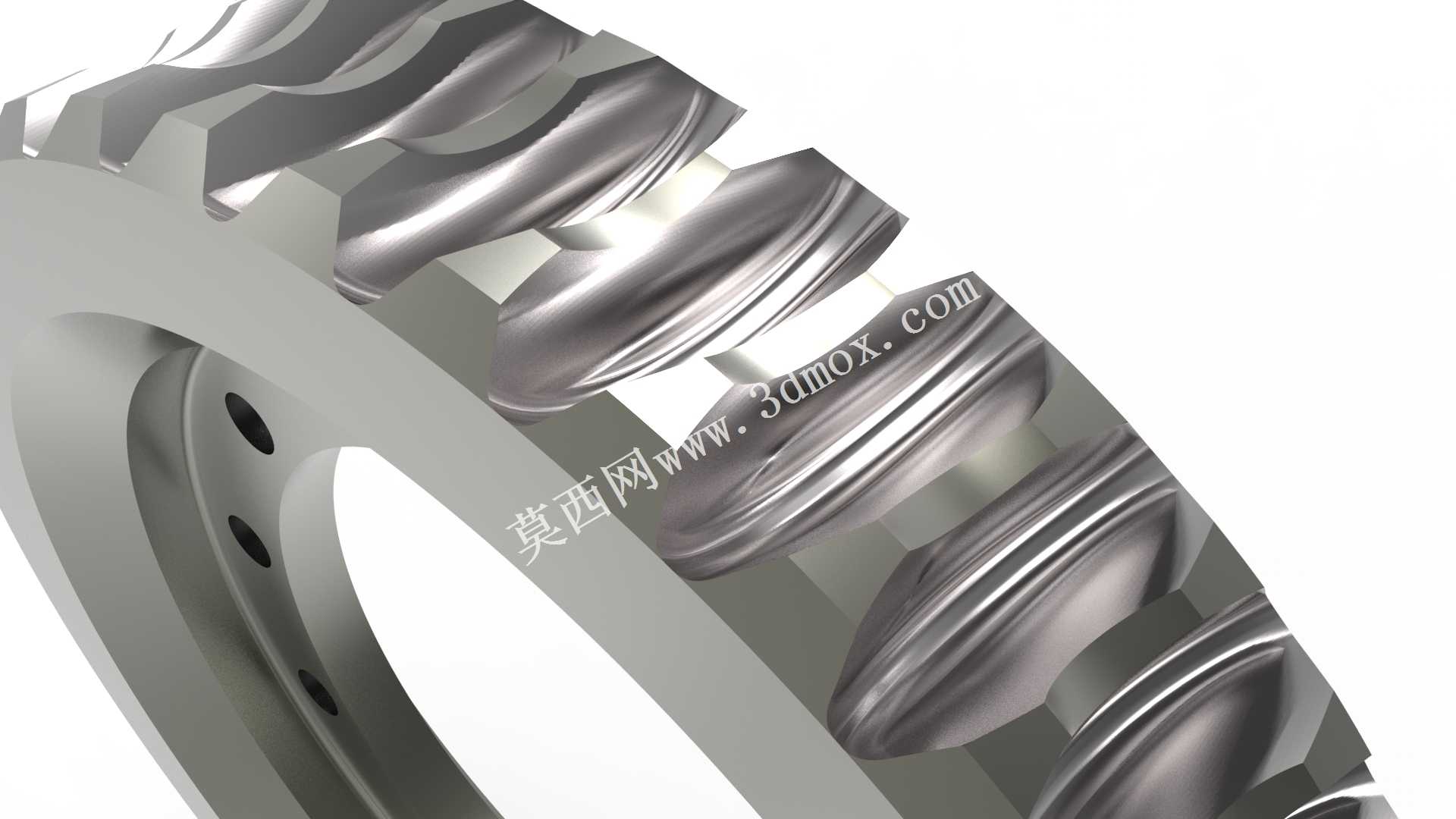

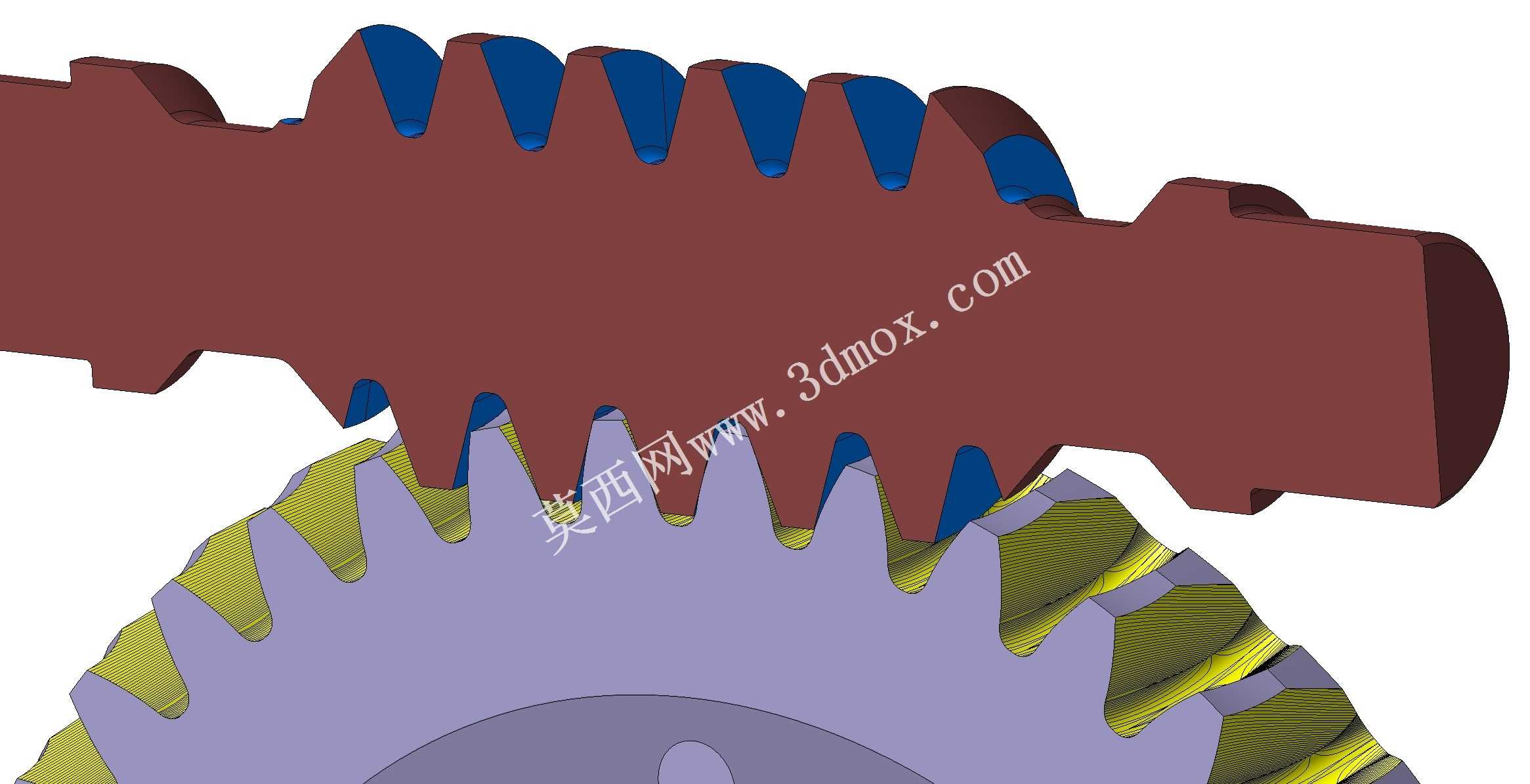

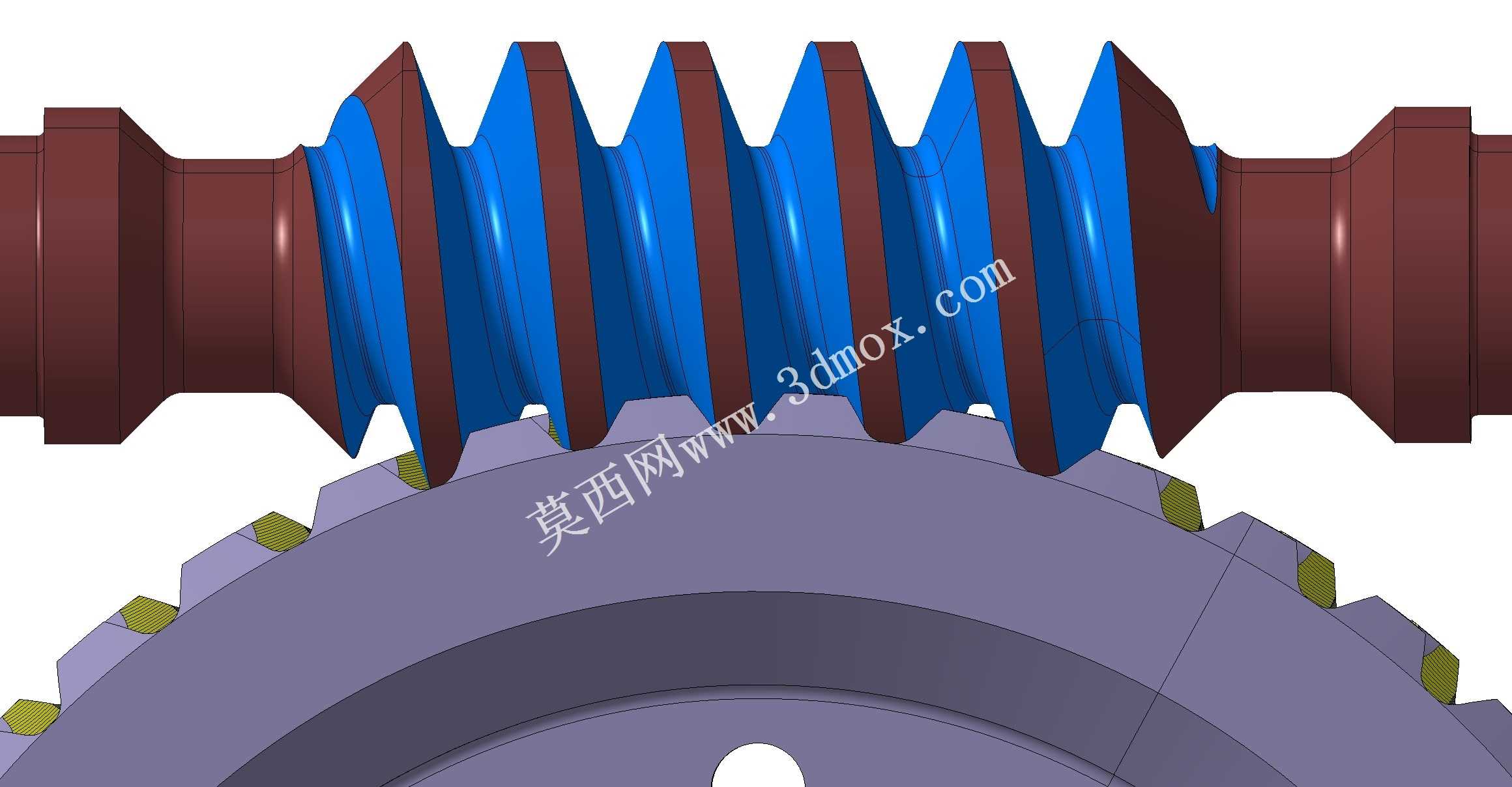

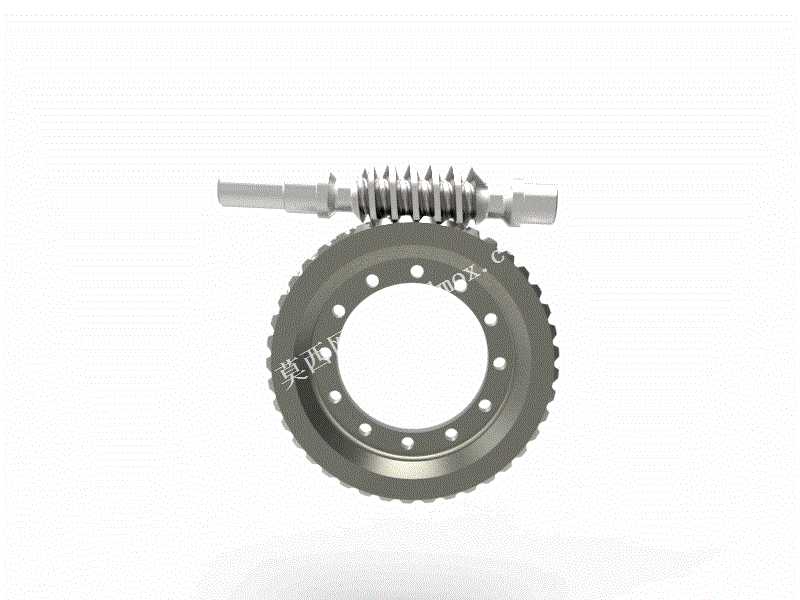

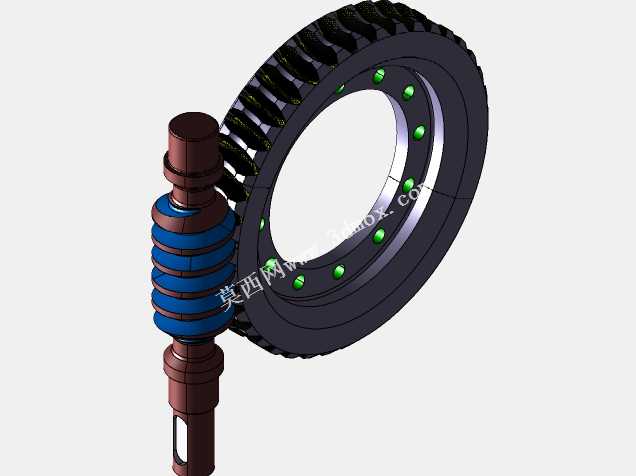

这套弧面齿轮与ZA蜗杆组成的传动副，主要应用在需要大传动比、低运行噪音、高传动平稳性的机械传动场景中，常见于精密输送设备、中小型回转工作台、自动化分度机构、轻工包装机械的动力传递环节，也可适配对反向自锁有需求的升降类传动结构，能够在单级传动结构下实现大速比动力转换，相比传统圆柱齿轮交错轴传动，啮合接触面积更大，单位面积承载的齿面压力更低，长期运行下的齿面磨损更均匀，传动过程中的冲击与振动更小，适合中低速重载的连续运转工况。设计过程中针对前期啮合匹配度不足的问题做了针对性修正，调整了蜗杆的齿厚、齿距与齿形升角参数，重新匹配了弧面齿轮的齿向修形量，让蜗杆与蜗轮啮合时的接触印痕能够均匀分布在齿面中部，避免边缘接触带来的应力集中问题，同时优化了蜗杆两端的轴颈尺寸，预留了标准轴承安装位、轴肩定位面与密封件安装空间，能够直接适配常规的轴承座安装结构，不需要额外做轴端改造。弧面齿轮的端面预留了均匀分布的安装螺栓孔，中心孔尺寸适配常用的传动轴配合公差，既可以通过螺栓连接固定在回转法兰上，也可以通过键连接与传动轴实现扭矩传递，安装边界符合通用机械传动的尺寸规范，能够直接替换同参数规格的常规蜗轮蜗杆副，不需要对配套的安装机架做大规模改动。蜗杆采用阿基米德齿形设计，加工工艺性更好，在普通车床上即可完成齿形加工，不需要专用的复杂成型刀具，后期维护更换的成本更低，齿面的螺旋升角经过匹配调整，既保证了正向传动的效率，也能在特定安装场景下实现可靠的反向自锁，避免负载端倒转带来的安全隐患。整套传动组件的啮合间隙经过优化控制，空载下的回程间隙更小，适合需要精准分度的传动场景，在运行过程中齿面的润滑油脂能够沿着螺旋齿面均匀分布，不会出现局部缺油导致的干磨问题，能够有效延长整套传动副的使用寿命，适配油脂润滑或者稀油飞溅润滑的不同润滑方案，满足不同工况下的使用需求。
