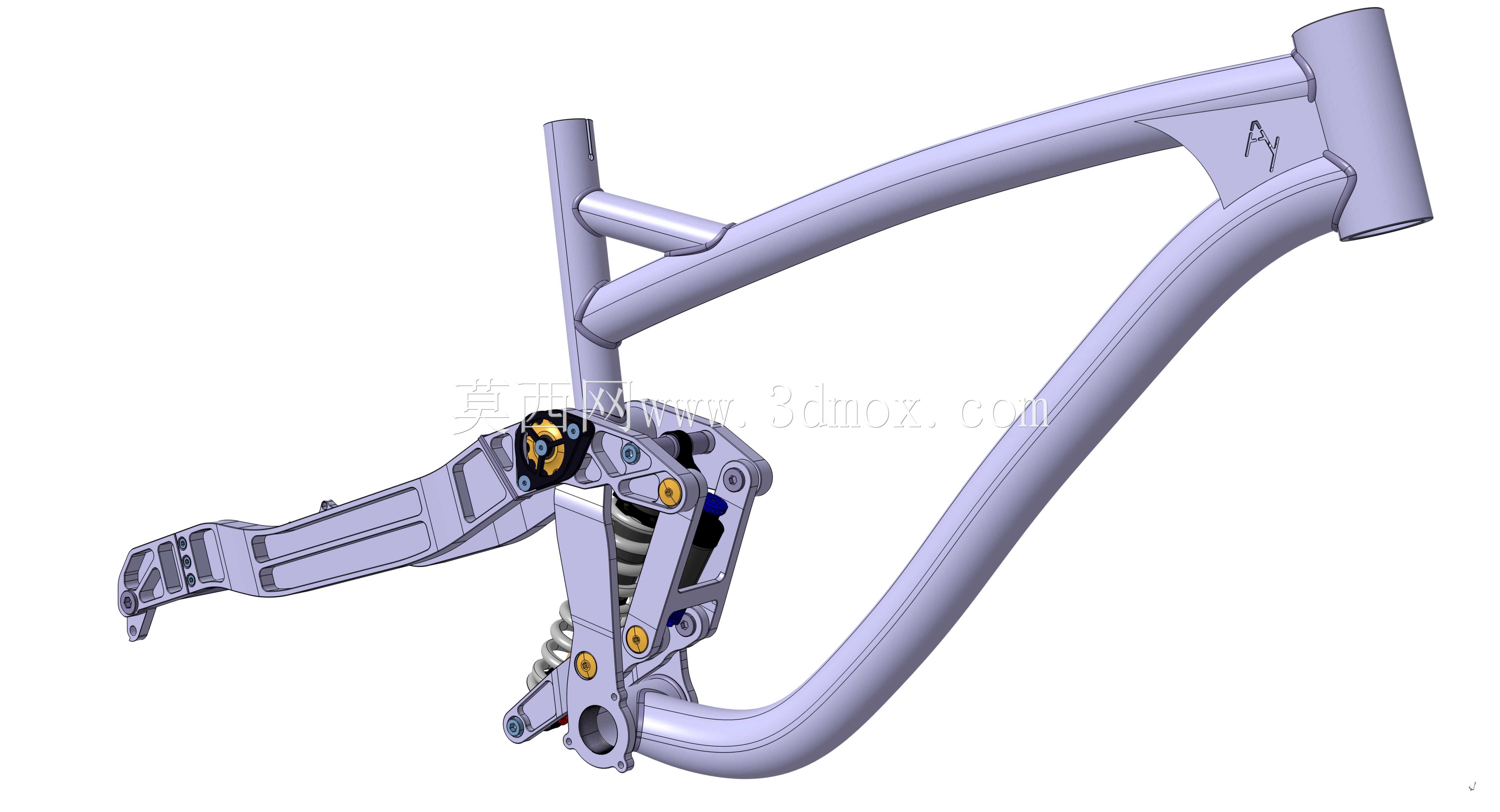

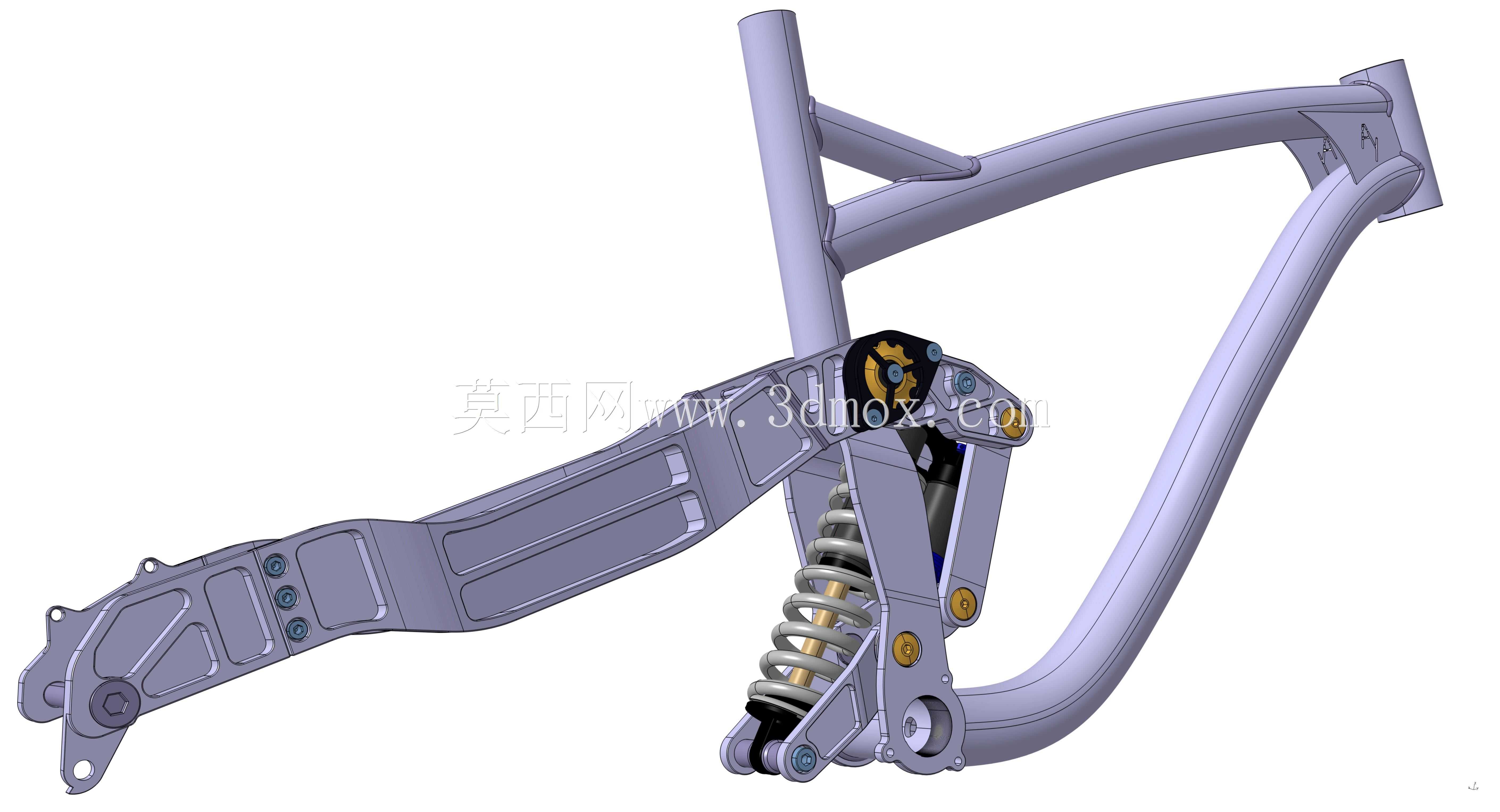

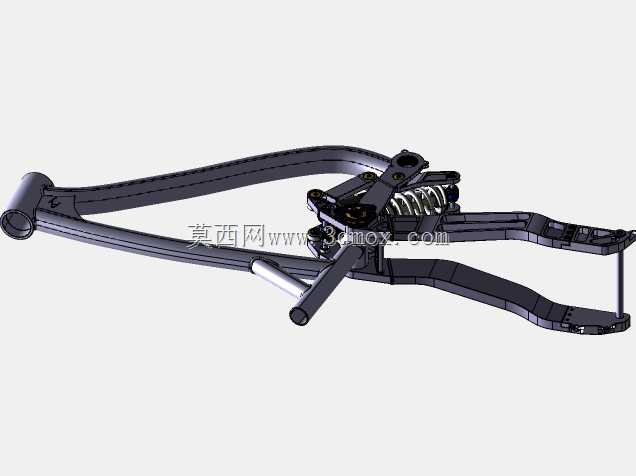

速降山地车后悬架概念车架结构设计

该结构面向山地速降骑行场景设计，是全避震山地车的核心承载主体，主要适配高强度越野、陡坡速降、崎岖林道穿越等极限骑行工况，能够在骑行过程中承接骑行者体重、路面冲击载荷与传动系统作用力，同时通过悬架结构化解大落差落地、颠簸路面带来的冲击力，降低骑行者的肢体负荷，提升极端路况下的操控稳定性与骑行安全性。在功能特性层面，这款车架采用虚拟转点多连杆悬架结构，搭配螺旋弹簧与阻尼减震芯体，可在车轮受地面冲击向上位移时，通过连杆机构的预设运动轨迹带动减震器压缩，吸收冲击能量；同时设计阶段针对制动干扰问题做了专项运动学优化，将制动力矩对悬架动作的影响降到最低，避免刹车时悬架出现异常锁死或过度压缩的问题，保证制动过程中车轮依旧可以贴合路面，不会因为冲击出现弹跳失控的情况，后轮有效行程设定为200mm，足以覆盖大落差飞包、连续乱石路等极端路况的冲击吸收需求，整体车架重量控制在4.2kg，在保证结构强度的前提下尽可能降低簧下质量与整车重量，提升骑行时的操控灵活度。设计思路上，这款车架突破了传统山地车悬架的杠杆率曲线设定，将悬架压缩过程的阻尼变化调整为略微渐进的特性，在初段保留足够的灵敏度来过滤路面细碎震动，中段提供充足的支撑性应对连续起伏路面的泵道骑行，末段则通过渐进的杠杆率提升抗打底能力，应对大落差落地的强冲击，同时全程保证悬架压缩与回弹过程无运动干涉、无硬冲击，让减震器的工作区间始终处于最优效率范围。在安装边界与尺寸适配层面，车架头管采用标准山地车椎管规格，可适配不同行程的双肩速降前叉；五通位置采用通用螺纹中轴规格，可兼容主流的山地车曲柄、变速传动组件；后叉开档符合速降车通用桶轴标准，可适配大尺寸碟刹轮组与多活塞刹车卡钳；减震器安装点位采用标准耳轴固定结构，可替换不同规格的后减震器来调整悬架整体刚度与阻尼特性；后三角的连杆铰接点位全部采用密封轴承结构，可承受高强度径向与轴向载荷，同时降低长期使用的磨损框量，整车的走线孔位预留了变速、刹车油管的内置走线路径，既可以降低线管被户外树枝剐蹭的风险，也能让整车外观更加简洁流畅，车架各管材之间的焊接衔接位置做了应力分散优化，在高载荷冲击的区域做了局部补强，避免长期高强度使用出现结构疲劳开裂的问题。
