直列六缸发动机曲柄连杆活塞组结构

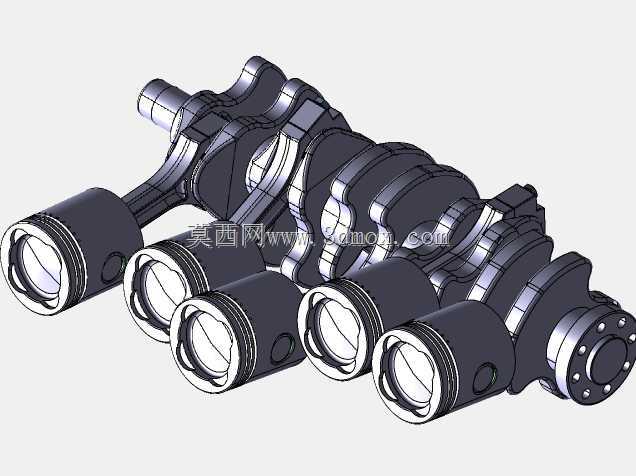

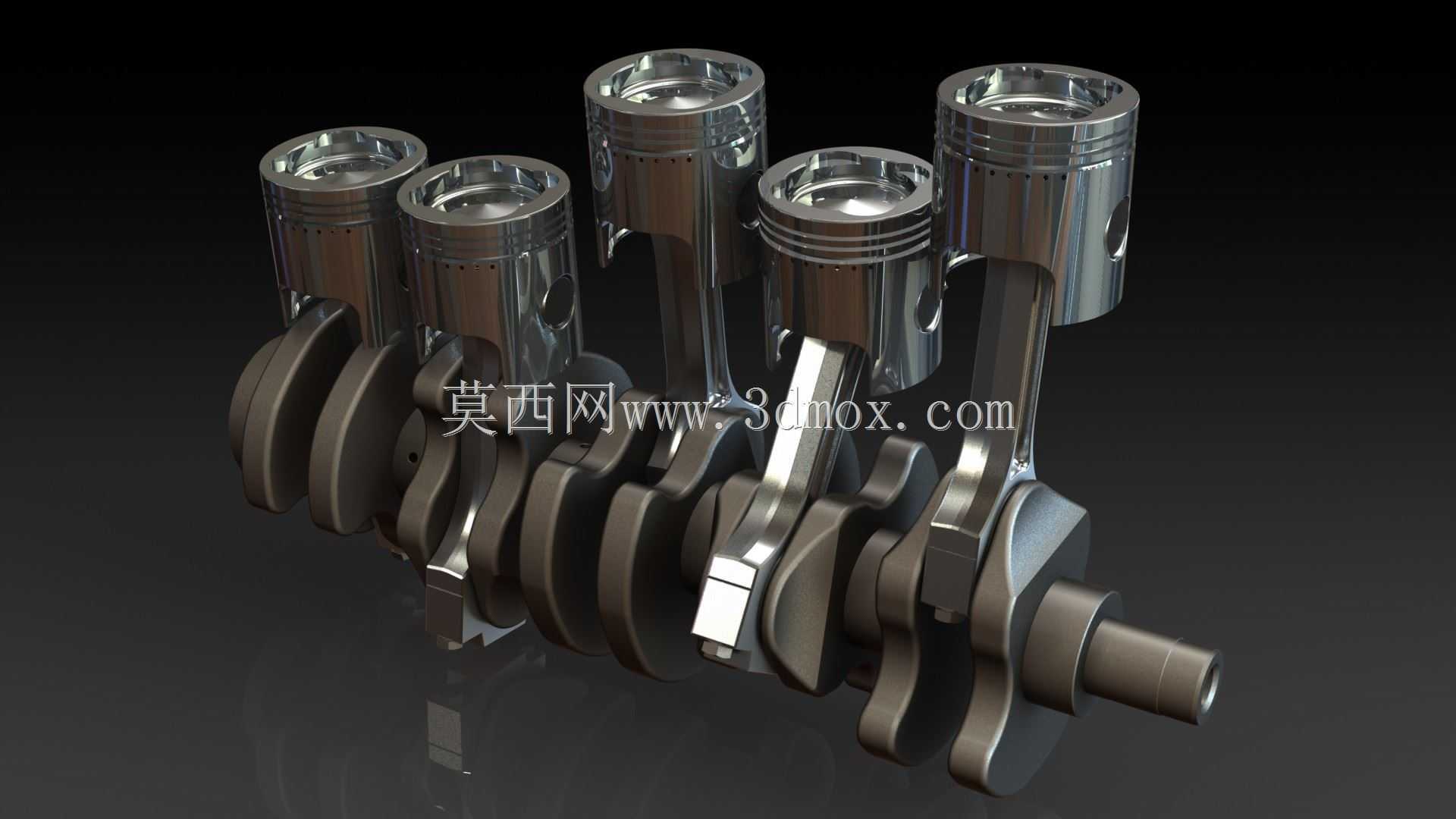

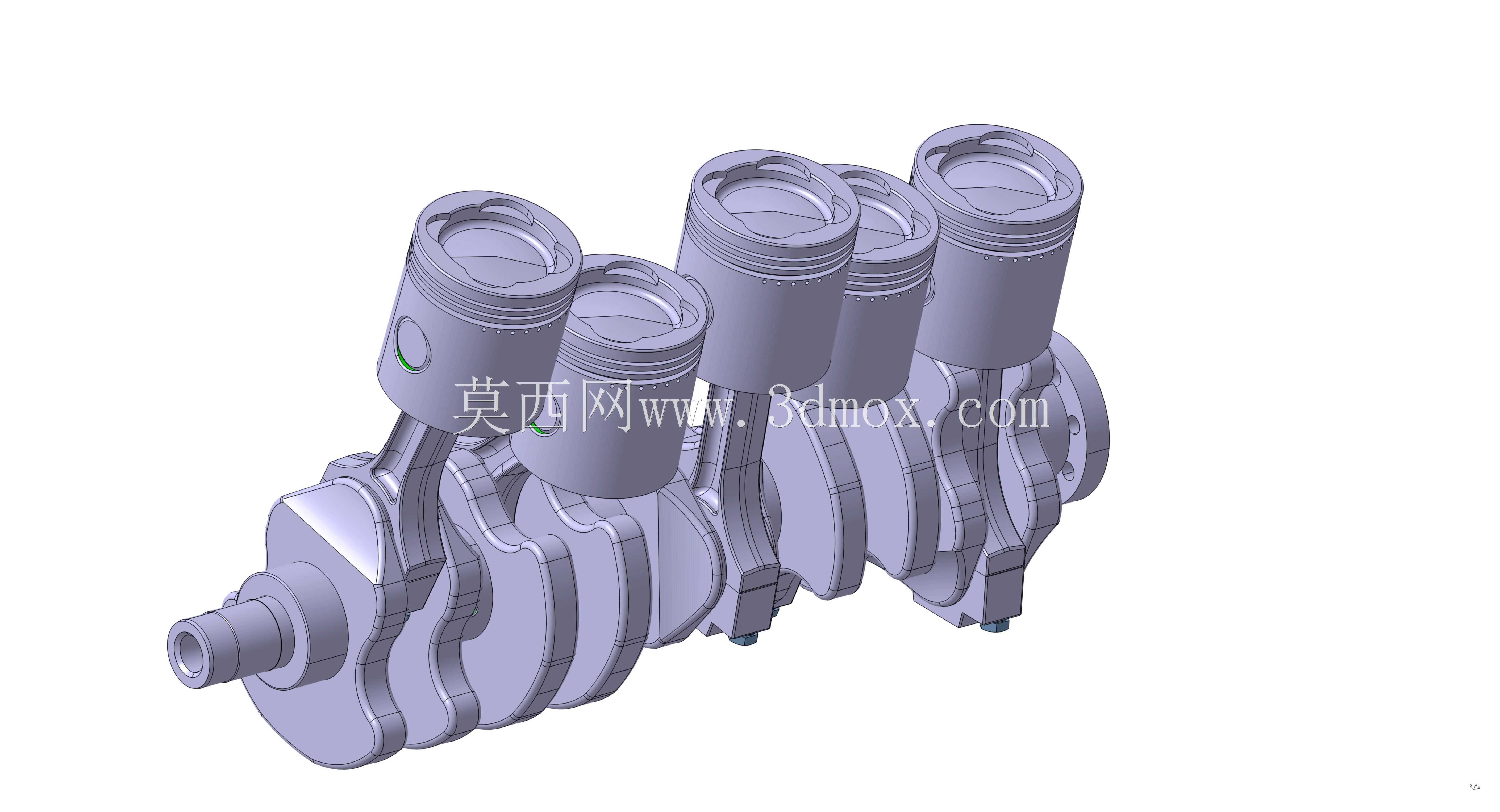

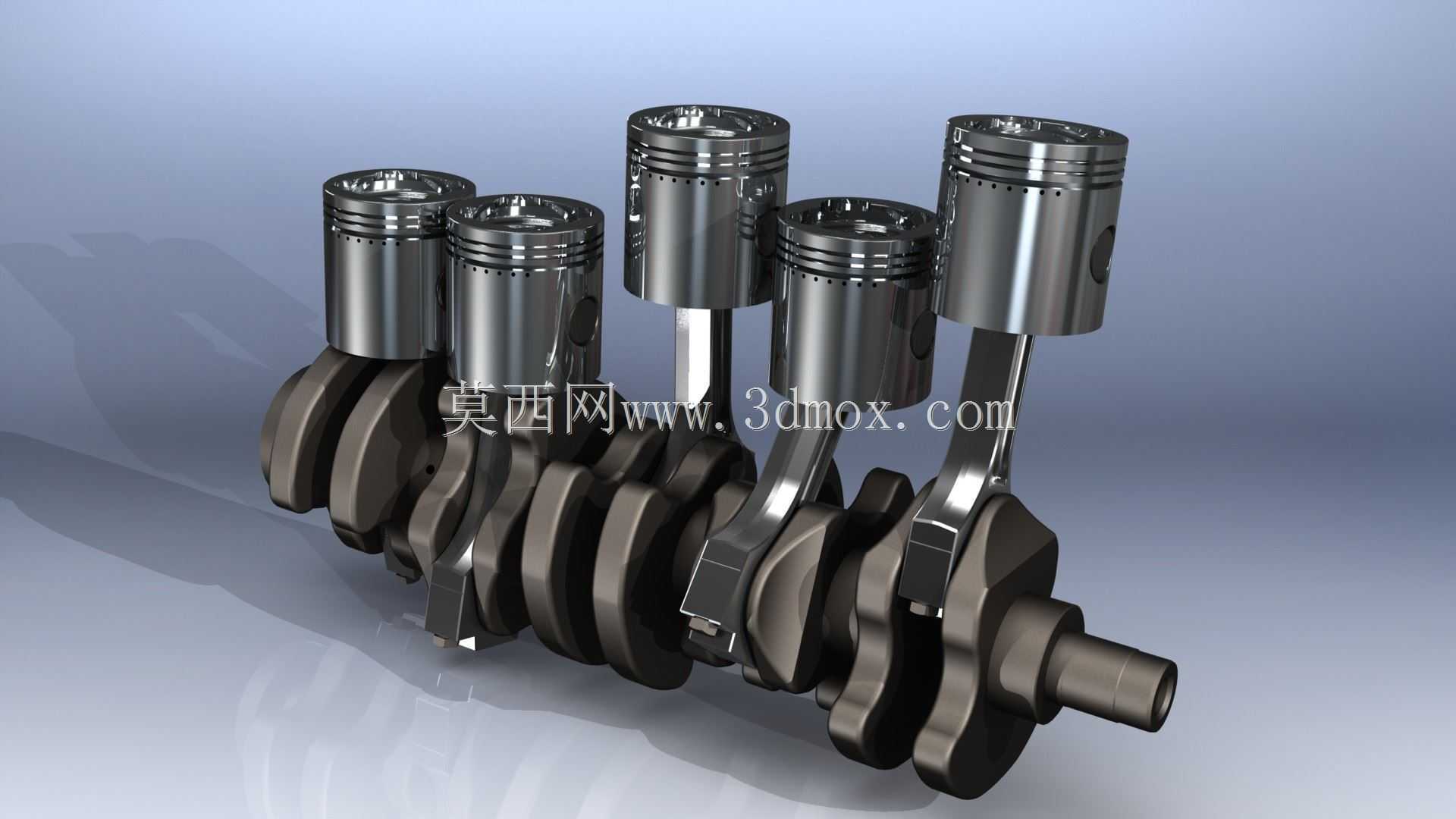

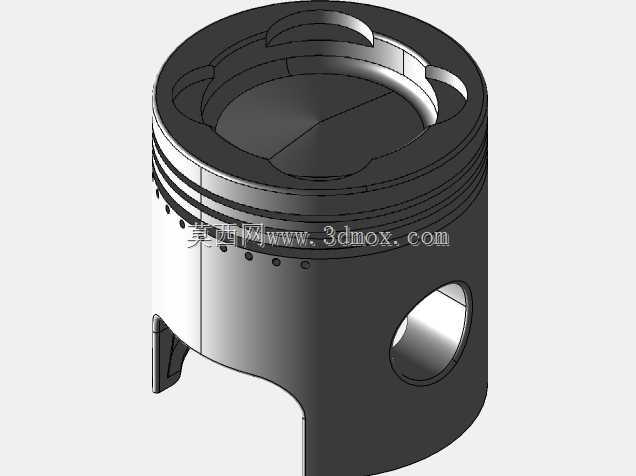

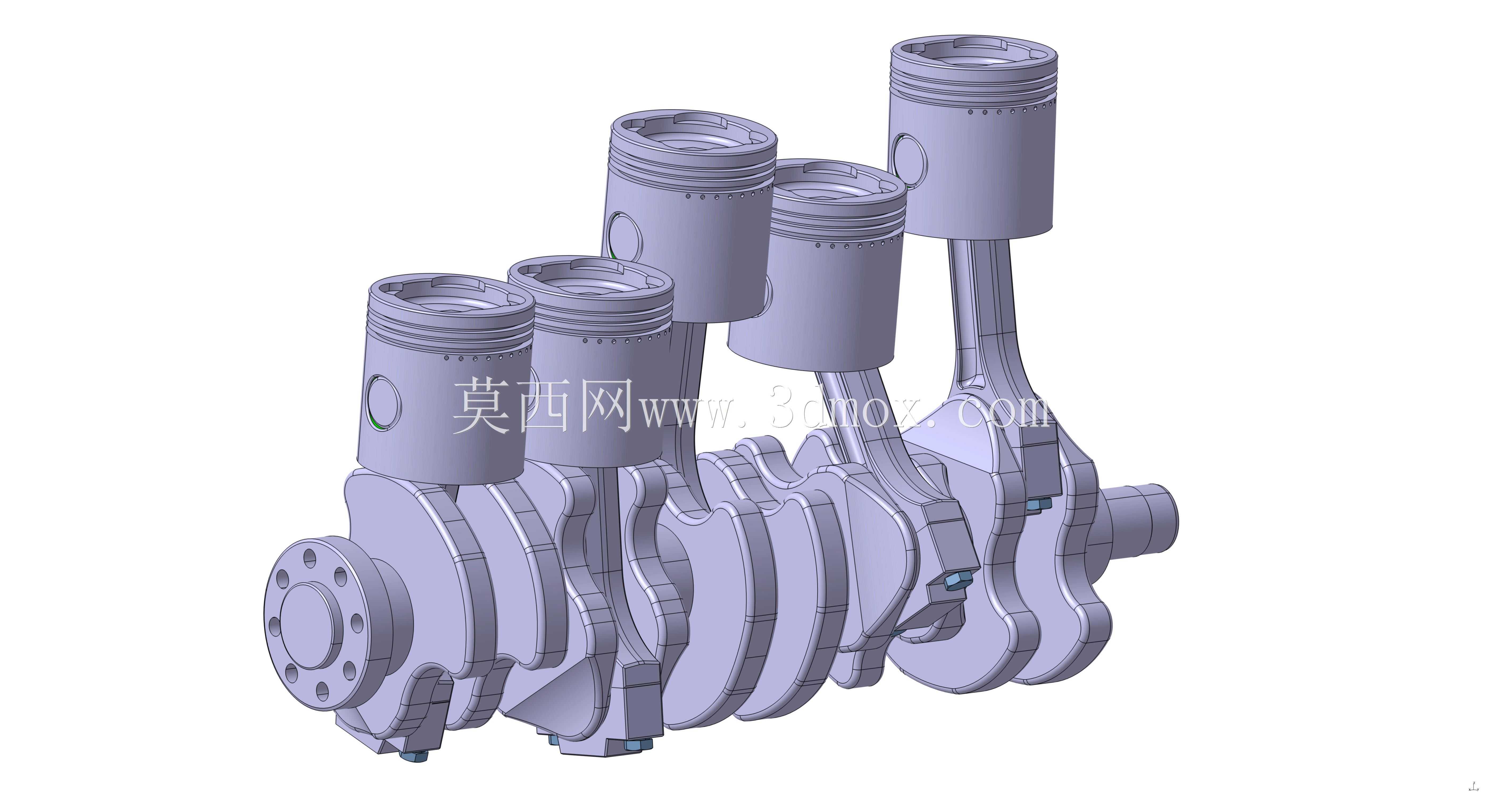

该结构是内燃机核心动力转换组件，主要应用于大排量乘用车辆、商用载重车辆、工程机械动力单元以及固定式发电机组的动力输出端，承担着将燃料燃烧产生的热能通过活塞往复运动转换为曲轴旋转扭矩的核心职能，是整套动力系统实现动力输出的核心执行部件。整套组件由活塞组、连杆总成、曲轴本体三大部分构成，其中活塞采用裙部微椭圆型线设计，顶部设置有适配燃烧室构型的凹陷结构，环带部分预留了气环与油环的安装槽位，可在气缸内完成往复直线运动时保证燃烧室密封，同时将燃烧爆发压力均匀传递至连杆部件。连杆采用变截面工字梁结构，大小端分别设置活塞销安装孔与曲轴连杆轴颈配合孔，孔位内部预留了轴瓦安装边界，可在往复运动与旋转运动的转换过程中承受交变的拉压载荷与冲击载荷，同时保证动力传递的同轴度偏差控制在合理区间。曲轴采用整体锻造式多曲拐布局，曲拐夹角按照120度均布设计，可保证六缸做功顺序交替衔接时动力输出的平顺性，主轴颈与连杆轴颈之间设置有圆滑过渡的圆角结构，可有效降低应力集中带来的疲劳断裂风险，曲轴前端预留了正时系统、皮带轮的安装定位面，后端设置有飞轮连接法兰与油封配合轴颈，可满足整机前端附件驱动与后端动力输出的安装需求。在设计过程中，整套组件严格遵循内燃机动力学平衡要求，对活塞组的往复质量、连杆的摆动质量、曲轴的旋转质量进行了精准的配重平衡设计，曲轴平衡块的外形轮廓经过反复迭代优化，可在高速运转时抵消大部分一阶与二阶往复惯性力，降低整机运转过程中的振动与噪声水平。各配合面的尺寸公差经过严格校核，活塞与气缸壁之间预留了适配热膨胀的配合间隙，连杆大小端孔与对应配合轴颈的间隙满足流体动压润滑的形成条件，曲轴轴向定位台阶的尺寸可限制曲轴运转过程中的轴向窜动量，保证整套机构在高温、高转速、高负荷的工况下能够长期稳定运行，不会出现卡滞、异响、异常磨损等故障问题。整套结构的安装边界完全适配直列六缸发动机的缸体曲轴箱布局，曲轴主轴颈的安装位置与缸体主轴承座完全对应，活塞在上止点与下止点的运行行程匹配燃烧室压缩比设计要求，连杆摆动过程中不会与缸筒内壁、曲轴箱内壁发生运动干涉，可直接作为直列六缸内燃机核心组件的设计参考，用于动力系统的结构验证、装配模拟以及动力学仿真分析工作。
