高扭矩多片式限滑差速器结构设计

项目分类:汽车 发布时间:2021-04-15 ID:138822
  • 高扭矩多片式限滑差速器结构设计
  • 高扭矩多片式限滑差速器结构设计
  • 高扭矩多片式限滑差速器结构设计
  • 高扭矩多片式限滑差速器结构设计
  • 高扭矩多片式限滑差速器结构设计

这款限滑差速器主要应用于高性能乘用车辆、越野车辆以及重载商用车辆的驱动桥传动系统中,核心作用是在车辆行驶过程中,既能够满足两侧驱动轮差速转动的基础需求,保障车辆转向时的行驶平顺性,减少轮胎异常磨损,又能够在单侧驱动轮出现打滑工况时,自动限制两侧车轮的转速差,将足够的驱动力传递至有抓地力的车轮,避免动力空耗,大幅提升车辆在湿滑路面、非铺装路面、泥泞越野路段的通过能力,同时在车辆急加速出弯时,也能平衡两侧轮端扭矩输出,提升操控稳定性与行驶安全性。

在功能特性设计上,这款限滑差速器可承受的半轴端峰值扭矩可达5000Nm,能够适配大马力动力总成的扭矩输出需求;压力环设置了55°/35°两种不同的凸轮斜面角度,分别对应加速锁止与减速锁止的不同工况,可根据车辆的动力特性与使用场景匹配对应的锁止响应特性;凸轮结构采用60%/120%锁止率、-45°/45°的凸轮型线设计,搭配80%预紧力的锥形弹簧提供初始锁止力矩,自带的扭矩衰减补偿特性,能够在离合器片出现正常使用磨损后,依然保持稳定的预紧锁止力,大幅延长机构的维护周期与使用寿命;大尺寸圆锥滚子轴承的选型设计,能够承受更大的径向与轴向复合载荷,让差速器在大扭矩输出工况下的齿轮啮合更加平稳,有效降低传动噪音与齿轮冲击载荷。

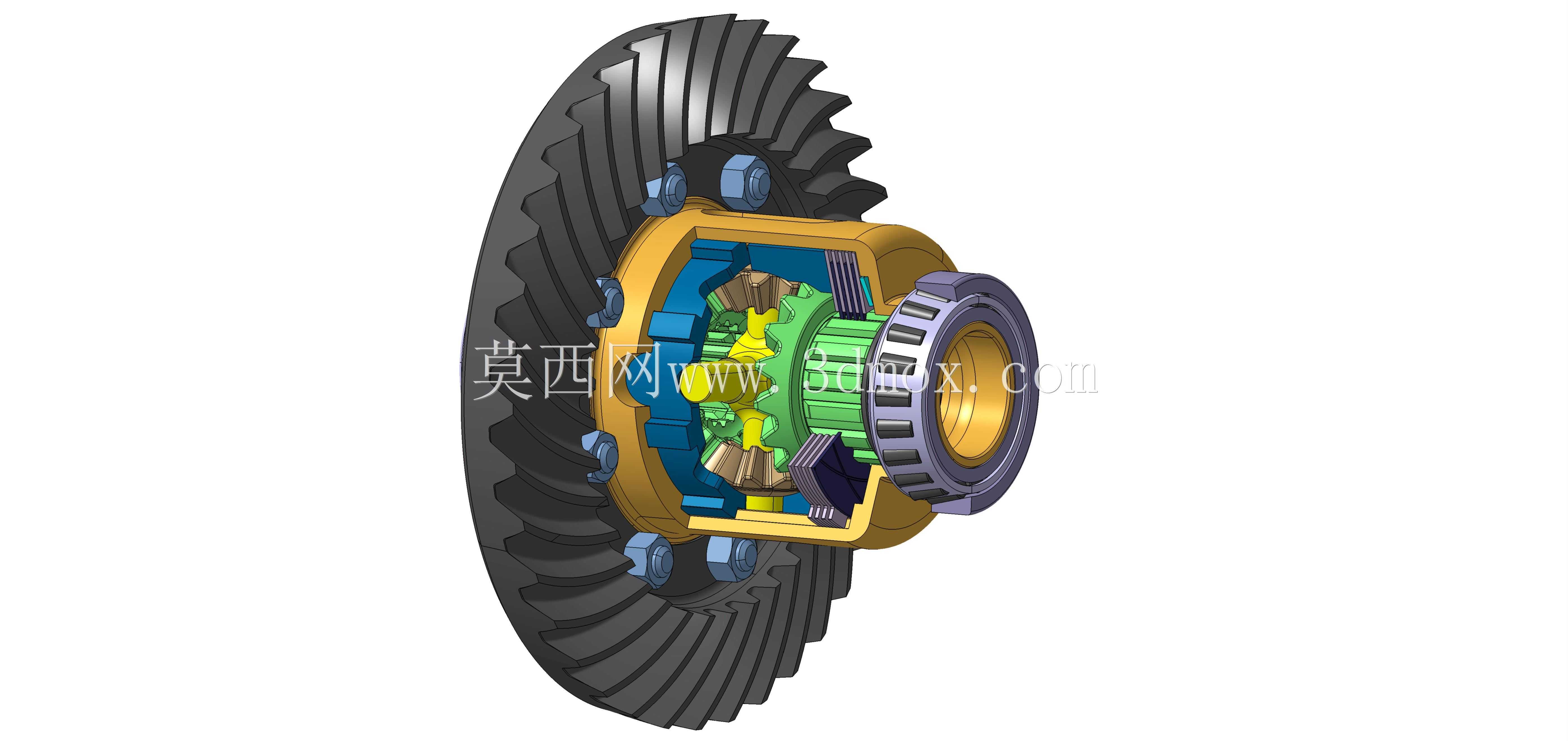

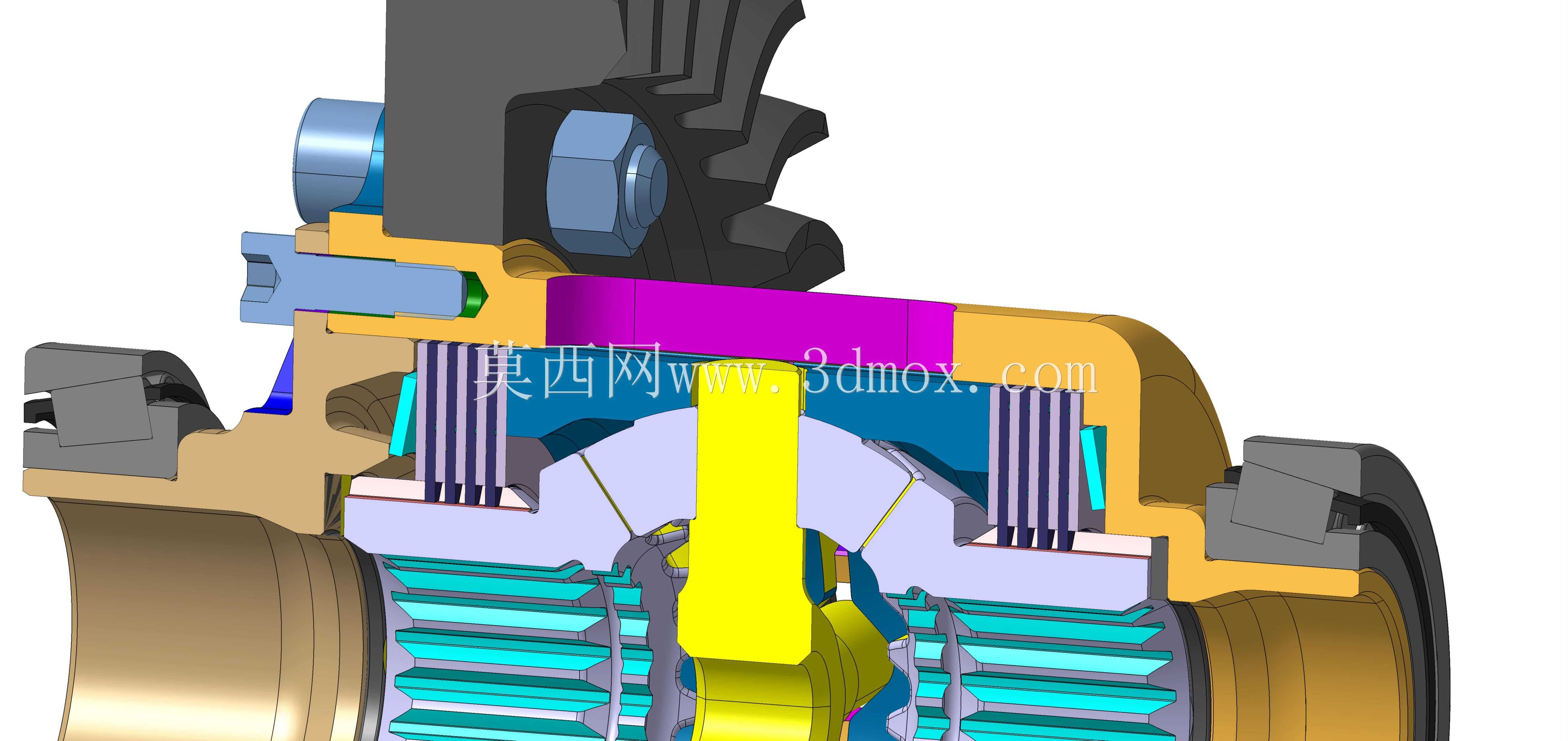

在整体结构设计思路上,这款限滑差速器采用集成式壳体设计,将主减速从动盆齿、差速器壳体、多片离合器组、行星齿轮机构、凸轮压力机构、预紧弹簧整合为一体化总成,外围的大直径盆齿与主减速主动齿轮啮合,承接变速箱传递来的动力,内部十字轴搭载的四个行星齿轮分别与两侧半轴齿轮啮合,实现基础差速功能;多片离合器组分别布置在两侧半轴齿轮与差速器壳体之间,当两侧车轮出现转速差时,凸轮压力环会在相对转动的作用下产生轴向推力,压紧离合器片组,让半轴齿轮与差速器壳体形成刚性连接趋势,从而实现锁止限滑功能。

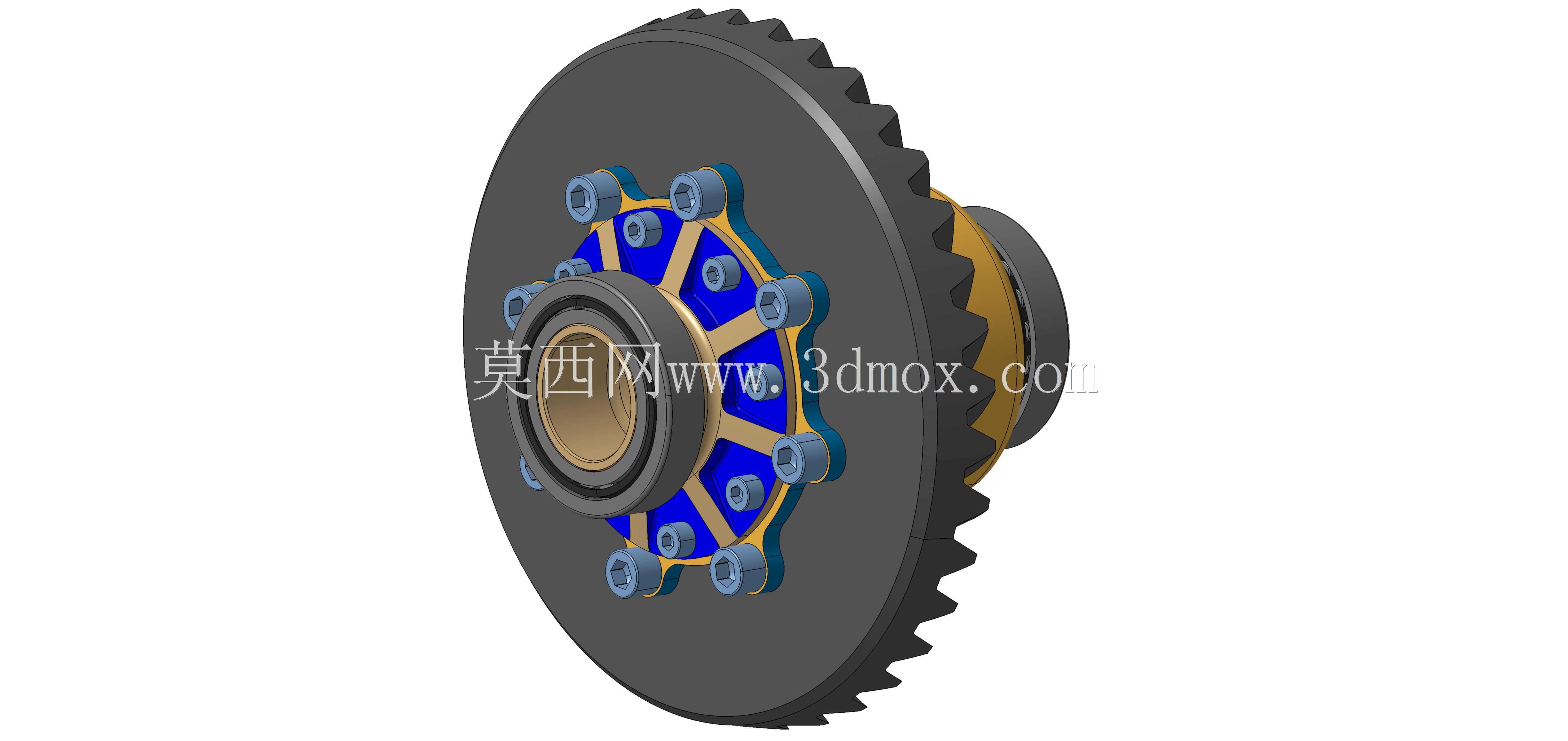

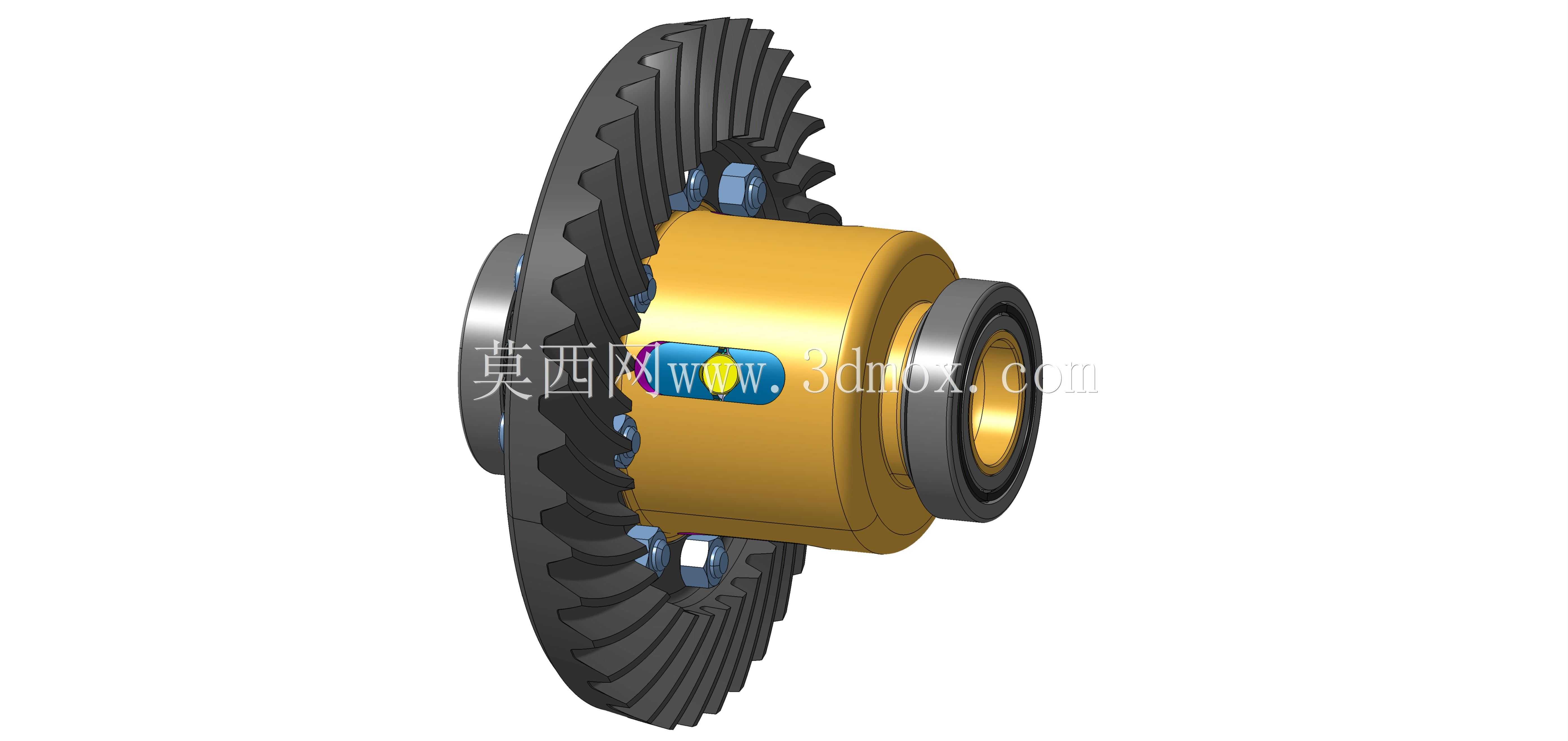

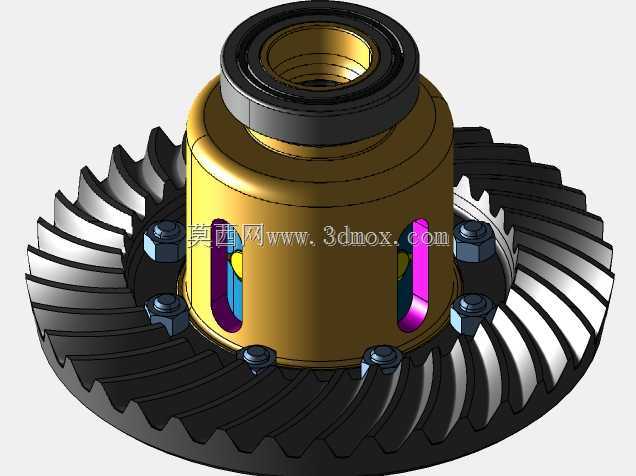

在安装边界与外形尺寸设计上,这款差速器总成的轴向安装尺寸与同规格开放式差速器保持一致,外围盆齿的安装孔位、轴承位直径、半轴花键规格均匹配对应车型的驱动桥安装标准,无需对桥壳、半轴、主减壳体进行额外改装即可直接替换安装;总成外围的螺栓全部采用标准六角法兰面螺栓,便于后期拆装维护,离合器片组采用耐磨摩擦材料,能够承受频繁结合带来的热负荷,满足日常公路行驶、赛道驾驶、越野穿越等多场景的使用需求。
